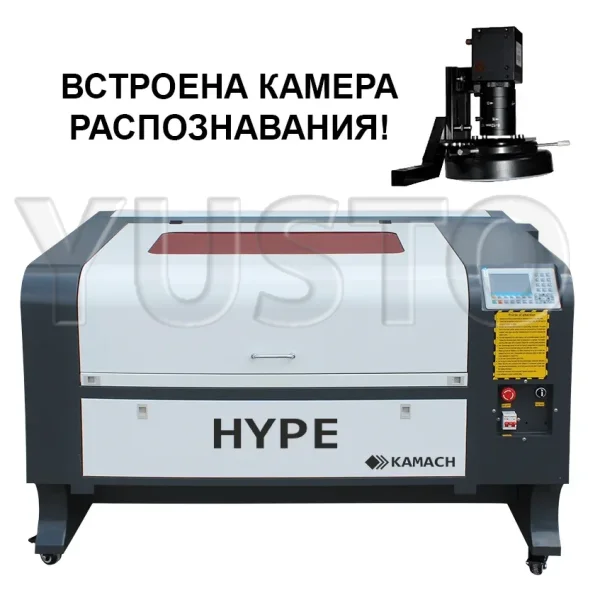

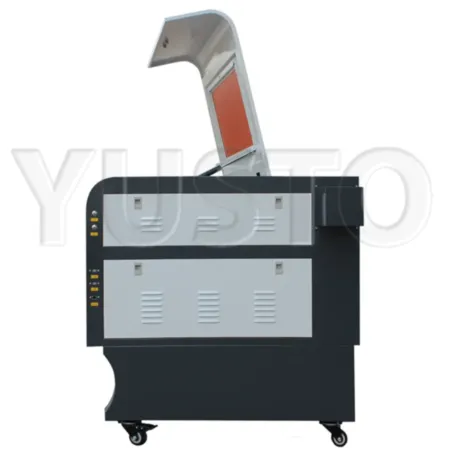

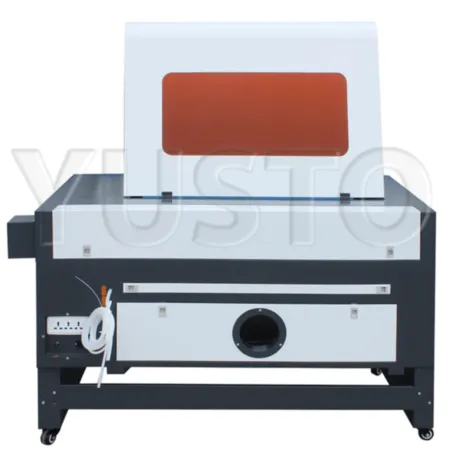

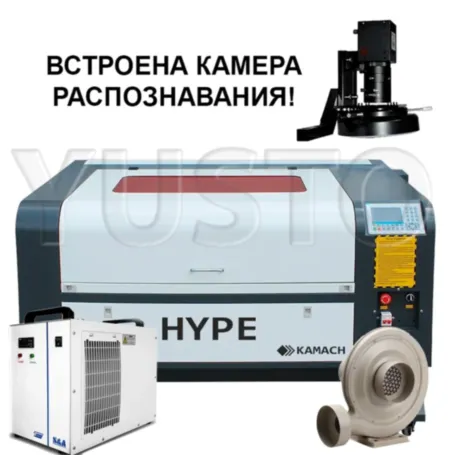

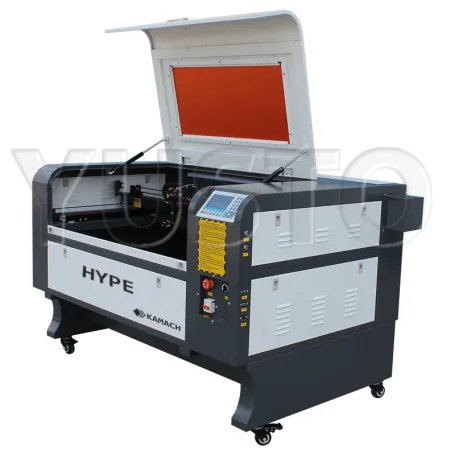

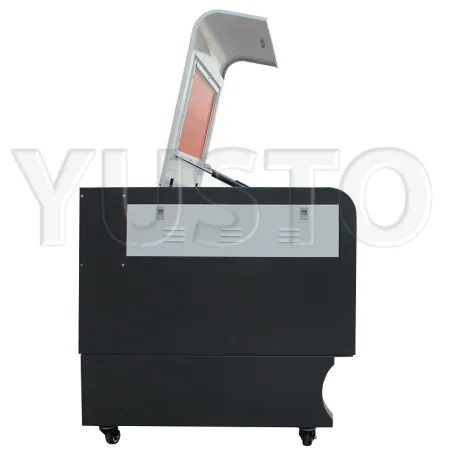

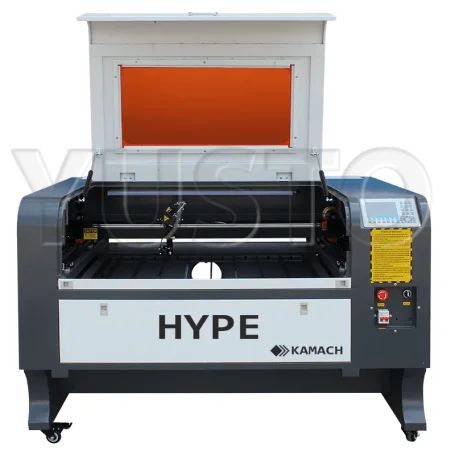

Лазерный станок KAMACH 6090 HYPE с камерой распознавания CCD

Лазерный станок KAMACH 6090 HYPE с камерой распознавания CCD

Рабочее поле: 900х600 мм. Мощность: 100 Вт. Лазерная трубка RECI T2. Система управления: RuiDa RDV6445G. Сканирующая камера CCD - RUIDA SV300
Смотреть все характеристики
447 355
  • Самовывоз бесплатно
492 100
  • Самовывоз бесплатно
  • Гарантия 12 мес
  • Настройка, запуск, обучение

Лазерный станок CO2 KAMACH 6090 HYPE CCD ® - станок нового поколения, который позволит вам сделать привычную лазерную резку ещё более простым и технологичным процессом! Надоело самому перерисовывать простые макеты? CCD камера модели RUIDA SV300 сделает это за вас, благодаря чему работать теперь станет ещё проще, а сам этап от получения заказа с эскизом до его реализации - будет занимать минимум времени! И всё это благодаря одному технически сложному, но удивительно простому в эксплуатации инструменту - которым пользоваться не сложнее, чем любым другим оборудованием! Лазерный станок с камерой - это новая веха в развитии станков с ЧПУ и хотя, на самом деле, технология отнюдь не является чем-то иновационным, это даже плюс, так как вы можете внедрить в своё производство станок, который уже показал себя с лучшей стороны.

Принцип работы станка:

На рабочем столе лазерного станка размещается материал с нанесенным на него (вышитым, нарисованным, награвированным и др.) изображением. Для максимально быстрой и качественной вырезки по заданным параметрам необходимых изображений используется встроенная цифровая камера, расположенная рядом с лазерной головкой, которая сканирует изображенные на материале объекты и передает рисунок на экран монитора компьютера. Оператор выбирает объект, при необходимости - редактирует, вносит корректировки и устанавливает параметры резки. Далее лазерный луч вырезает все объекты, соответствующие заданным ранее контурам изображения, используя при этом параметры резки, установленные оператором лазерного станка. Те объекты на материале, которые не соответствуют заданным контурам изображения, останутся нетронутыми. Функция оптического распознавания объектов незаменима для производителей, которым для обеспечения технологического процесса необходимо вырезать большое количество элементов к примеру: шильд, аппликаций, ярлычков, этикеток, нашивок и пр.

Лазерный станок с камерой работает в трех вариациях:

1. Без участия камеры, когда необходима обычная резка и гравировка и раскроя материала.

Данная работа выполняется в стандартной программе RDWorks (Laser Work). Иными словами, приобретая KAMACH 6090 HYPE CCD - вы не ограничиваете себя резкой исключительно контурных объектов под сканирование. Это полноценный лазерный станок, расчитанный на широкий спектр работ и манипуляций с самыми различными материалами. Принцип работы в данном случае аналогичный стандартному алгоритму - векторный файл с необходимыми параметрами загружается в станок (с компьютера, либо с USB-флешки). Затем задаются параметры мощности лазерного луча и скорости движения лазерной головы. После нажатия на старт станок производит резку по заданному вектору.

2. С использованием камеры в случае необходимости распознавания меток. Данная работа выполняется в программе RDCMarkVision.

Эта функция используется для вырезания крупных объектов, которые могут попасть в поле сканирования камеры только частями. То есть, используется для вырезания крупных объектов, которые не влезают в область рабочего поля целиком. Для вырезания таких объектов необходимо заранее разместить (нашить, напечатать) на материале изображение двух меток, между которыми размещен нужный объект. Метки могут быть любой формы и размера (точки, крестики, кружки). Далее, оператор задает в векторном файле все параметры объекта, который необходимо вырезать (длина, ширина, количество, контур и т.д.), а также, сканирует в векторный файл обе метки. По этим меткам задается позиционирование в программе. Далее, при резке файла станок находит заданные метки на материале, и, определив по ним вектор резки (с учетом ранее заданных параметров), вырезает нужные объекты. Эта функция значительно облегчает работу с крупногабаритными материалами, что особенно полезно в цехах с ограниченным рабочим пространством.

3. С использованием камеры в случае работы с векторным изображением. Данная работа выполняется в программе RDVision.

Эта функция используется для вырезания небольших повторяющихся объектов (нашивок, шевронов, аппликаций, вышивок и прочих мелких изображений).В данном случае заготовка с изображением размещается на рабочем столе лазерного станка. Камера фиксирует нужный объект и отображает его на экране компьютера. Оператор в программе создает для указанного объекта вектор, вручную задавая его края. Далее, оператор задает параметры резки и сохраняет данный векторный файл. Следующим шагом оператор определяет количество вырезаемых объектов по горизонтали и по вертикали, а также, указывает размер объекта. После запуска станка в режиме резки, необходимые оператору объекты обнаруживаются программой самостоятельно по ранее заданным параметрам, после чего вырезаются по тем размерам, которые были заданы в программе.

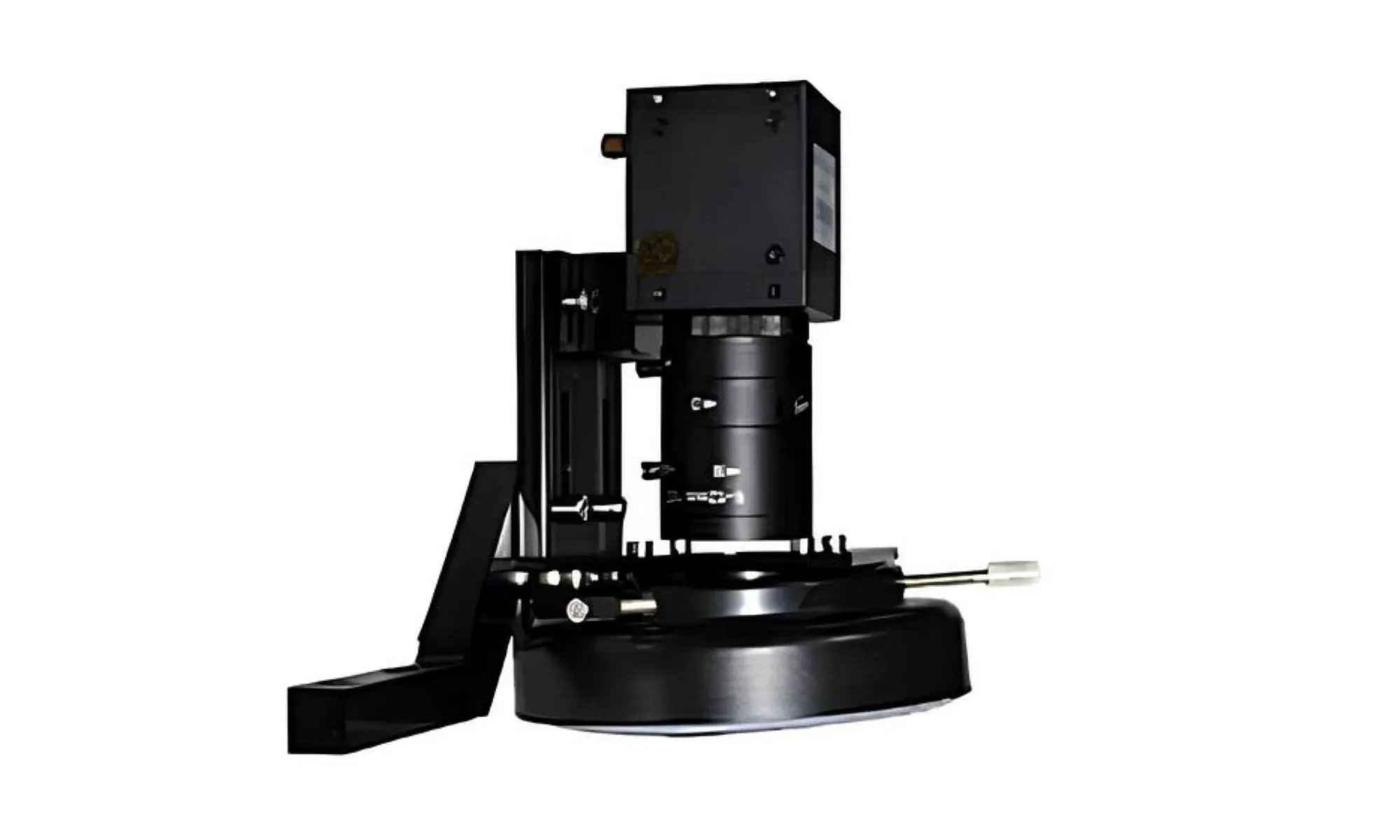

Камера CCD - RUIDA SV300

Камера CCD - RUIDA SV300


Особенность данного лазерного станка заключается в CCD-камере, которая идёт в комплекте и упрощает процесс обработки;

Камера позволяет системе управления самостоятельно считывать контуры рисунка на заготовке и передавать его оператору;

После внесения корректировок можно запускать резку материала.





пневматический электромагнитный клапан пневматический электромагнитный клапан

Воздушный электромагнитный клапан

Установка электромагнитного пневматического клапана нужна для перекрытия потока воздуха из компрессора, когда станок не выполняет задачу. Подробнее...

Повышает производительность сотрудников, уменьшая усталость за счет снижения шума;

Снижает расход электроэнергии на 15%, за счет снижения времени работы компрессора;

Позволяет реже проводить межсервисное обслуживание (выгода от 5000 руб в год);

Сокращает расход воздуха из компрессора и увеличивает его моторесурс до 60%;

Создаёт комфортную рабочую среду. Проще найти сотрудника;

Снижает риски выхода компрессора из строя на 60%.


Клапан уже установлен в вашем станке KAMACH, делая его эксплуатацию выгоднее за счёт получения продукции с меньшей себестоимостью и в большем количестве.

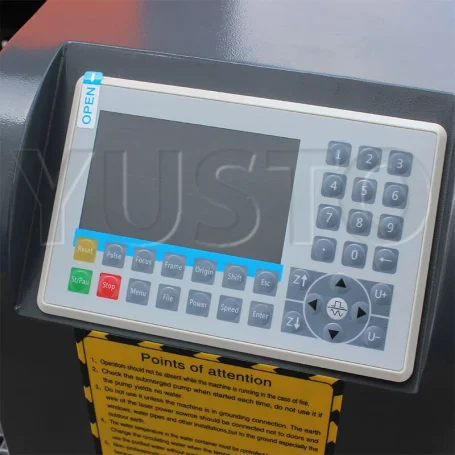

Дисплей Ruida RDC6445 Дисплей Ruida RDC6445

Дисплей RuiDa

Большой дисплей 5 дюймов

Отображение загружаемого файла

Русский, Английский язык

Выделенные функциональные кнопки

Удобное взаимодействие оператора с дисплеем для управления станком.

Важная информация отображается на экране: название файла, перемещение лазера, процент исполнения задания, скорость, мощность и тд.

Интуитивно понятный интерфейс для работы и освоения.

Контроллер Ruida RDC6445 Контроллер Ruida RDC6445

Контроллер RUIDA RDC6445

Совместим с RDWORK 8 и LightBurn

Загрузка макетов по USB, LAN, WIFI, флэшка

126 мб внутренней памяти для хранения макетов

4 оси управления

Световая индикация об ошибках и общей работе контроллера.

WAGO надежные и качественные разьемы. Пластиковый и изолированный корпус. Все интерфейсы подписаны. Постоянно обновляется программа RDWORK 8

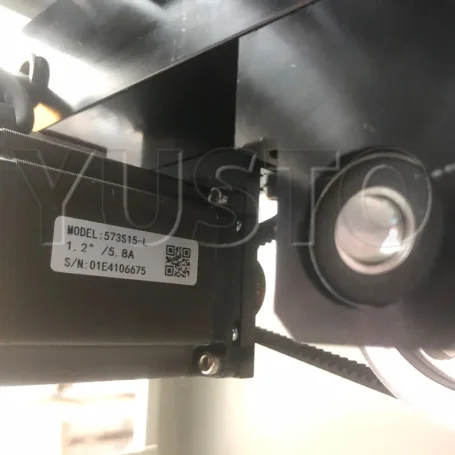

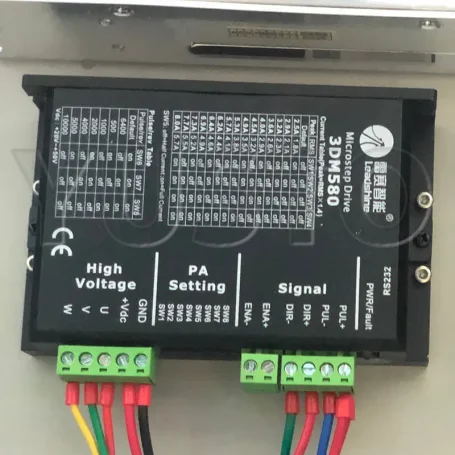

Шаговый мотор

Шаговые моторы

Очень надежные и неприхотливые

Тип мотора:

Скорость резки: 0 — 100 мм/с

Скорость гравировки: 0 — 500 мм/с

Мотор не имеет трущихся элементов, что обеспечивает его долгий срок службы.

За счет точного управления контроллером шагами и направлением, станок точно исполняет задание.

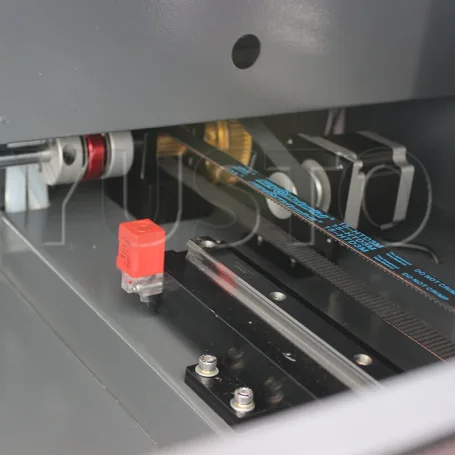

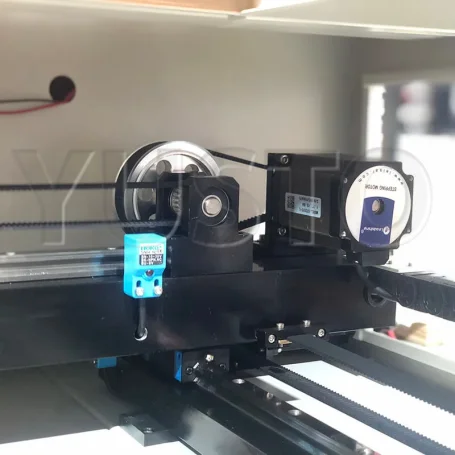

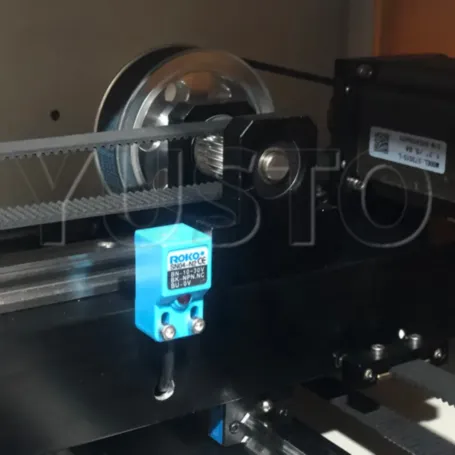

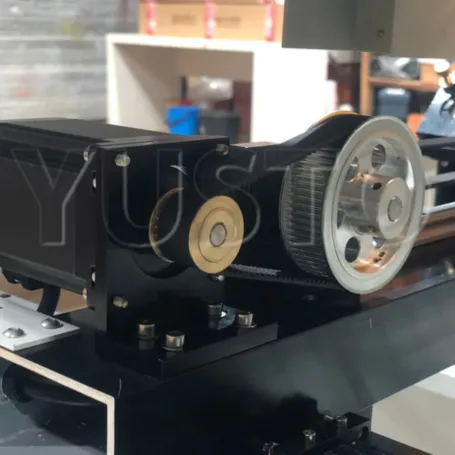

Ременой редуктор

Ременной редуктор

Увеличивает крутящий момент до 3 раз

Уменьшает дискретность до 3 раз

Улучшает динамику работы до 3 раз

Увеличение крутящего момента позволяет быстрее перемещать портал и лазерную голову.

Снижение нагрузки на мотор - за счет увеличения крутящего момента улучшается динамика, что сокращяет время обработки.

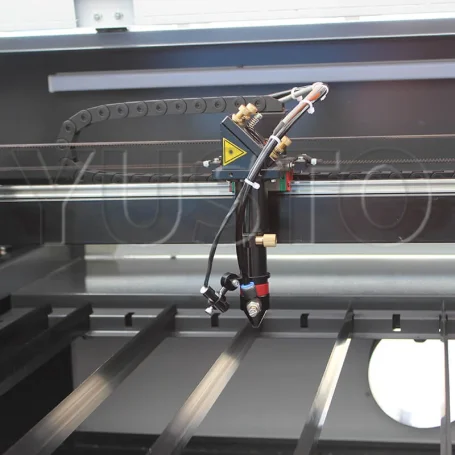

Линейные направляющие

Линейные направляющие

Профильные рельсовые напрвляющие

Срок службы до 7 лет

Высокая скорость перемещения

Высокая точность

Зубчатый ремень HTD 3M - 15 мм, Линейные рельсовые направляющие - 15 мм в связке обеспечивают высокую скорость перемещения и точность.

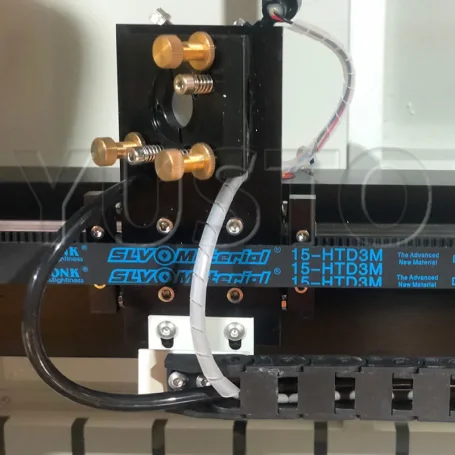

Зубчатые ремни

Зубчатые ремни

Усилены металлическим кордом

Долгий срок службы до 36 месяцев

Высокая степень точности даже при самой тонкой обработке материалов

Не требуют особого ухода, а замену может осуществить даже оператор станка

Зубчатые ремни обеспечивают передачу крутящего момента с мотора на портал и лазерную голову, обеспечивая точное перемещение.

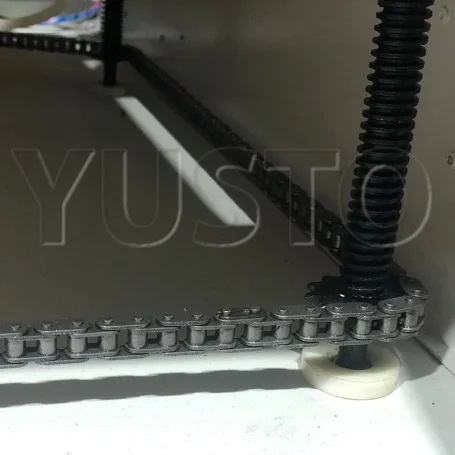

Подъёмный стол

Моторизированный подъёмный стол


Функция позволяет обрабатывать различные габаритные материалы;

Предотвращает лишние временные затраты на настройку станка под толщину заготовки;

Моторизированный подъёмный стол идеально подходит для гибкого, непрофильного производства.

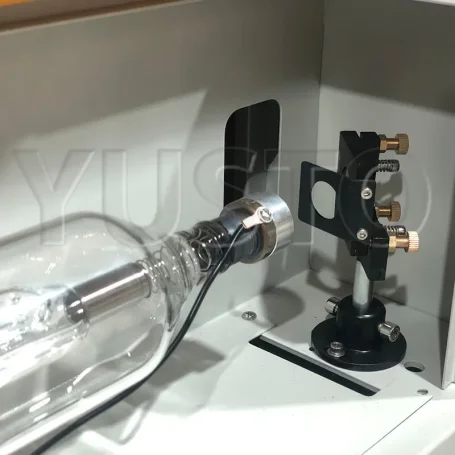

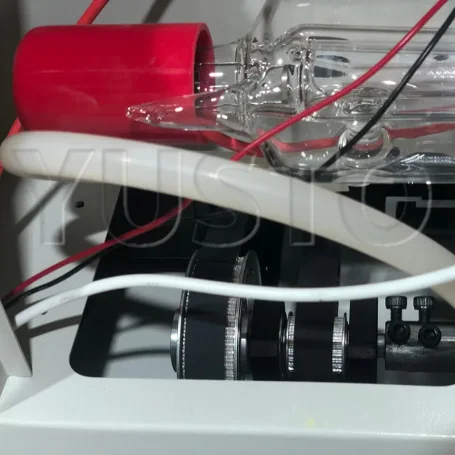

Пример внешнего вида лазерной трубки

Лазерная трубка Yongli R3

Лазерный излучатель - режущий инструмент лазерного станка, ведь именно в нём создаётся тот самый лазер, который применяется для воздействия на материал, с целью его резки или гравирования. От параметра мощности лазерного излучателя напрямую зависит эффективность станка, ведь мощность трубки определяет, материал какой толщины и насколько быстро вы можете резать. Лазерные трубки проще выбирать акцентируя внимание на характеристику срока службы, так как при поточной, посменной работе оборудования, именно он будет определять, насколько выгодно вам покупать в будущем именно данную лазерную трубку.

Таблица сравнения лазерных трубок Reci

Данные / Модель W1 W2 W4 W6 W8 T1 T2 T4 T6
Номинальная выходная мощность (Вт) 75 90 100 130 150 75 90 100 130
Максимальная выходная мощность (Вт) 90 100 130 160 180 90 100 130 160
Длина (мм) 1100 1250 1400 1650 1850 1110 1250 1400 1650
Внешний диаметр (мм) Ф80 Ф90 Ф65
Срок службы (ч) > 15000 > 10000 > 8000

Сравнение производительности лазерных трубок


150‑180 Вт
9.5х
130‑150 Вт
7.5х
100‑130 Вт
6.5х
90‑100 Вт
5.0х
80‑95 Вт
3.5х
75‑90 Вт
3.0х
65‑75 Вт
2.3х
40‑50 Вт
1.3х
30‑40 Вт
1.0х


* В таблице приведены усредненные относительные значения скорости резки основных материалов.


Что может лазерный станок? Подскажем и поможем начать зарабатывать!

Обрабатываемые материалы


  • Фанера

    Резка и гравировка

  • Дерево

    Резка и гравировка

  • Оргстекло

    Резка и гравировка

  • Бумага

    Резка и гравировка

  • Кожа

    Резка и гравировка

  • Акрил и полистирол

    Резка и гравировка

  • Картон

    Резка и гравировка

  • Ткань

    Резка и гравировка

  • Список

    Развернуть/свернуть

Программа для управления лазерным станком RdWorks

Компания RUIDA,производитель контроллером для лазерных станков CO2, постоянно развивает и оптимизирует программу RdWorks, которая последние 10 лет является лидером рынка. Программа обладает интуитивным интерфейсом и легким доступом к основным и продвинутым функциям.

Программа работает с опeрационными системами Windows 7-11, а также может работать в Linux.

Инструменты для создания макета в Rdworks

Инструменты для создания макета в Rdworks

Инструменты рисования, выравнивания, клонирования, представленные в программе, позволяют создавать макеты не прибегая к сторонним графическим редакторам.

Передача файлов в RdWorks

Передача файлов

Программа позволяет с одного ПК управлять множеством станков передавая, удобным для вас способом, данные используя порты: USB, LAN, WIFI.

Встраивание в сторонние графические редакторы CorelDraw, Illustrator, AutoCAd

Встраивание в графические редакторы

Программа позволяет встраиваться в графические редакторы CorelDraw (11-21), Illustrator (CS5-CS2020), AutoCad (2002-2020), тем самым упростит освоение станка и облегчит созданиt макетов, если вам удобнее творить в их среде (актуально для версии 8.01.60).

Массимы графических объектов Rdworks

Массимы графических объектов

Создания массивов в заданных границах материала упрощает заполнение заготовки в заданных граница, тем самым экономя время дизайнеру, конструктору, оператору станка позволяя быстрее запустить станок в работу.

Многозадачность в параметрах Rdworks

Многозадачность в параметрах

Система позволяет в одном задании для станка объединить задачи по резке, гравировке, пунктиру и тд, что позволяет производить разнообразную продукцию с минимальными операцонными затратами. Количество объедиенных задач мождет достигать 255.

Оптимизация реза Rdworks

Оптимизация реза

Повышает производительность станка за счет встраивание более оптимальной стратегии перемещения лазерной головки, особено с вложеными малыми элементами и большими, где вложенных объект будет обрабатываться первым и потом последующие.

Порядок обработки Rdworks

Порядок обработки

Выстраивание порядка обработки позволяет достичь оптимального перемещения лазерного луча и нужной производительности. Есть возможность автоматической и ручной настройки.

Врезки в программе Rdworks

Врезки

Оптимальная расстановка врезов повышает качество обработки за счет возможности спрятать "точку входа" в заготовке.

Автоматическое замыкания линий в RdWorks

Автоматическое замыкания линий

Позволять упростить конструктору или оператору станка рутинные операции и уменьшить риск получения брака из-за ошибки в макете.

Мосты и перемычки в RDWORKS

Мосты и перемычки

Дает возможность резать лист без остановок не останавливаясь из-за не выпавших и мешающих движению заготовок, а так же эта функция существенно сокращает простой до 20%.

Диагностика файла в программе RDWORKS

Диагностика файла

Уменьшает риск ошибок в макете и позволяет его предварительно проанализировать на наличие ошибок, таких как: замыкание линий, наложение, пересечения, перекрытие.

Симуляция в rdworks

Симуляция

Перед началом резки позволяет "прогнать" процесс обработки и просчитать время обработки.


Лазерный станок CO2 интересен высокой точностью и разработан для работы в отраслях, где именно позиционирование лазера играет важную роль. В отличие от простых ЧПУ лазеров, такие станки отличаются компактностью и повышенной массой, а также укреплёнными направляющими и трёхфазными шаговыми двигателями, позволяющими обрабатывать материалы с повышенной степенью точности. Так для чего объективно используется подобный лазерный станок? Купить его можно нажав на карточку товара, ну а детальнее о применимости оборудования мы расскажем далее. Обычно лазерные станки приобретаются для резки привычных материалов, к примеру: фанера, но в данный момент, когда большая доля рынка уже занята, имеет смысл продумать другие интересные направления лазерной резки.

Лазерный станок СО2

Наиболее часто ЧПУ станки этого типа используются для раскроя древесных листов и пластиков. Лазер с ЧПУ в стандартной комплектации справляется с вышеперечисленными материалами достаточно качественно. Лазерный станок для акрила - создан для реализации именно этих заказов! Его массивный корпус и лучшие комплектующие позволяют ему с высокой точностью резать почти любые материалы с акцентом именно на качество наносимого изображения, вне зависимости от его размера.
