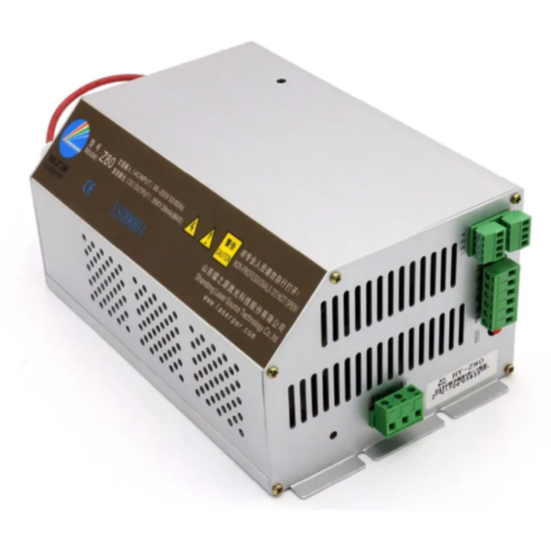

Блок высокого напряжения LaserPWR Z-80 (60-100 Вт)

Блок высокого напряжения LaserPWR Z-80 (60-100 Вт) последнее поколение блоков питания для лазерных трубок мощностью до 100 Вт представленных компанией LaserPWR в 2017 году.

Блок обеспечит качественную работу лазерных трубок таких как: LASEA CL1200 (60-70 Вт), LASEA CL1600 (80-90 Вт), LASEA F2 (80-95 Вт), RECI T1 (75-90 Вт), RECI T2 (90-100 Вт), RECI W1 (75-90 Вт), RECI W2 (90-100 Вт), YONGLI 1200-G (65-75 Вт), YONGLI R1 (60-70 Вт), YONGLI R3 (80-90 Вт), YONGLI A2s (90-100 Вт) и аналогичных.

Блок имеет алюминиевый корпус, который выполняет функцию пассивного радиатора, отводя тепло от электронных компонентов. В качестве активного охлаждения используется вентилятор, который принудительно охлаждает трансформаторы и электронные компоненты.

• Передача параметров работы на дисплей RuiDa
• Внутренняя функция разряда остаточного высокого напряжения (безопасность).
• Передача данных об ошибках в работе
• Последовательная установка нескольких блоков серии Z для работы нескольких лазерных трубок
• Подключение внешнего дисплея

На дисплей системы управления RuiDa передается следующая информация:

Блок совместим с RuiDa RDC 6442 и более поздними.

• Выходное напряжение
• Выходная сила тока
• Вкл/Выкл лазерное излучение

Передаваемые ошибки:

• Высокое напряжение на лазерной трубке
• Высокое сопротивление лазерной трубки
• Датчик воды
• Разрыв кабеля

Принцип работы

С контроллера управления поступает сигнал на БВН. В зависимости от поступившего сигнала блок подаёт требуемое напряжение и силу тока на лазерную трубку. Происходит испускание лазерного излучения.

Блок высокого напряжения LaserPWR Z-80 (60-100 Вт) работает с разными системами управления, а так же может работать автономно.

Подключение:

Для подключения блок имеет две клеммы: первая - трёх контактная клемма - для подключения электропитания 220 Вольт и заземления, а вторая - шести контактная - для управления. Для подключения внешнего дисплея используется специальный разъем.

Схема подключения представлена в паспорте оборудования.

Внимание:

Блок высокого напряжения LaserPWR Z-80 (60-100 Вт) необходимо заземлить во избежание потери гарантии.

Неправильная настройка блока тока может привести к преждевременному выходу лазерной трубки или блоки из строя.
