Системы управления для фрезерных станков

Подбор по параметрам

Язык дисплея
Объем памяти
Поддерживаемое программное обеспечение
Производитель
Цена, руб.
от
до

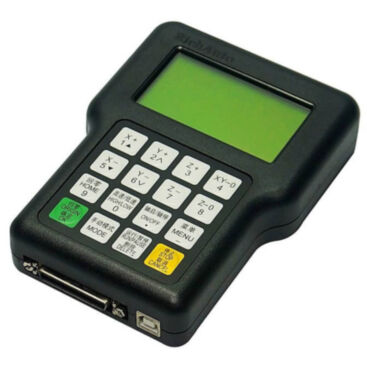

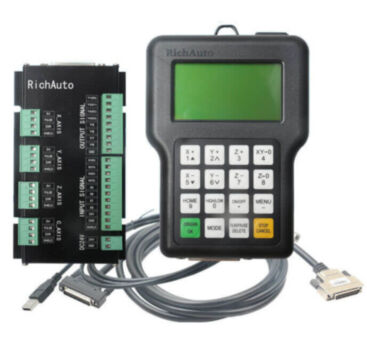

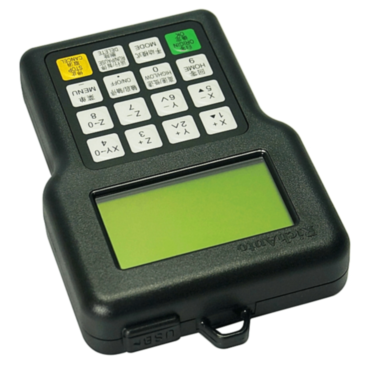

Контроллер для фрезерного станка RichAuto A11
Контроллер для фрезерного станка RichAuto A11
DSP контроллер DSP A11 (RichAuto AutoNow A11) для фрезерного станка ЧПУ.
42 900
Быстрый заказ

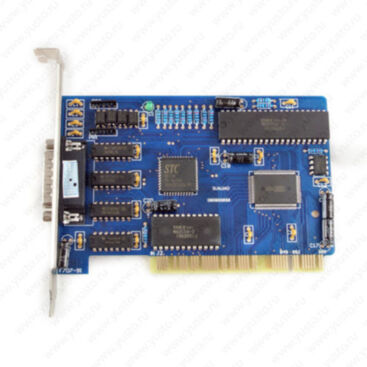

Контроллер для фрезерного станка NCStudio 5.5.60
Контроллер для фрезерного станка NCStudio 5.5.60
Система управления NCStudio 5.5.60 для фрезерного станка ЧПУ. Интерфейс: PCI.
3 000
Быстрый заказ
Товар добавлен в корзину

Назначение и виды контроллеров DSP

DSP контроллер – электронное устройство управления для оперативной обработки и буферизации данных со встроенным цифровым сигнальным процессором (DSP - от англ. digital signal processor). Контроллер DSP предназначен для эффективного управления приводами электродвигателей фрезерного станка с ЧПУ посредством передаваемых импульсов. В зависимости от способа установки и исполнения контроллера предоставлена возможность управления станком с помощью:

  • встроенной системы с графическим монитором, клавиатурой и функциональными кнопками
  • периферийного самостоятельного DSP контроллера в виде компактного пульта с графическим дисплеем, функциональными кнопками управления и интерфейсом для подключения к внешним устройствам;
  • встроенной в персональный компьютер системы управления, состоящей из DSP-PCI платы и комплекта программного обеспечения.

Базовые возможности DSP контроллера

Автоматическое управление приводами электродвигателей станка происходит при поступлении специальных сигналов от DSP контроллера. Система управления считывает данные для преобразования программных кодов в сигналы управления из энергонезависимой встроенной памяти контроллера или внешнего накопительного flash-устройства. Электропитание контроллера осуществляется при подключении станку через кабель или при помощи USB интерфейса через персональный компьютер. Кнопочный блок управления пульта DSP контроллера позволяет автономно выполнять следующие операции:

  • прямой и обратный ход приводных электродвигателей;
  • управление частотой вращения шпиндельного вала;
  • установка нулевых значений по осям;
  • возврат к позиции HOME (к нулевым значениям оборудования);
  • запуск, остановка и временное прерывание исполняющих программ;
  • доступ к сервисному меню настроек;
  • редактирование и удаление данных.

Система управления, встроенная в DSP контроллер, оперирует стандартными HPGL-3D и G-кодами, которые позволяют создавать алгоритмы работы станка в среде наиболее популярных программных пакетов (MasterCAM, Pro-E, ArtCam, AlphaCam и другие).
