Лазерные трубки CO2 для станка с ЧПУ (Reci, Lasea и т.п.)

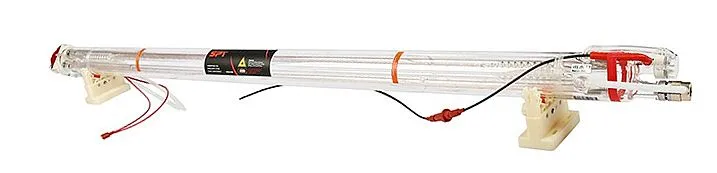

Что такое лазерная трубка CO2?

Лазерная трубка CO2 — это стеклянная колба, выполненная из трёх внутренних контуров. Внутренний (газоразрядная трубка) и внешний контур заполнены газовой смесью. К внутреннему контуру подведены контакты (Анод и Катод) с блока высокого напряжения. На них подаётся ток, контролируемый при помощи системы управления. При подаче тока происходит возбуждение инертного газа, за счёт этого генерируется поток фотонов - лазерный луч. Внешний и внутренний контуры разделены охладителем, по которому циркулирует охлаждающая жидкость, чаще всего это дистиллированная вода. Такой тип охлаждения является более оптимальным и предотвращает быструю деградацию газовой смеси. Кроме того, внутри лазерной трубки CO2 находятся два зеркала - внутреннее отражающее и выходное полупрозрачное. Их целостность и качество напрямую влияет на общее качество лазерной резки.

В среднем срок службы лазерной трубки составляет 1-1.5 года, в некоторых случаях до 3-х лет. Для долгой эксплуатации лазерной трубки необходимо обеспечить её эффективное охлаждение, как правило, с данной задачей прекрасно справляется чиллер.

Кстати, данные лазерные излучатели называют «трубками» из-за их продолговатой формы в виде трубы.

Какой газ находится внутри трубки?

Из названия «лазерная CO2 трубка» можно предположить, что внутри трубки содержится лишь углекислый газ, но это ещё не вся правда. Если быть точнее – внутри трубки закачана газовая смесь СO2-N2-He (углекислый газ, азот и гелий). Углекислый газ отвечает за выделение энергии в виде фотонов, а азот позволяет запустить этот процесс. Гелий необходим для повышения общего ресурса газовой смеси за счёт своей высокой теплопроводности. В зависимости от производителя доля того или иного газа в смеси может быть разной, а также в неё могут быть включены некоторые дополнительные вещества. Например, смесь газов в лазерных трубках CO2 Reci является смесью из 6 газов CO2, N2, He, O2, H2, XE.

Выбор лазерной трубки по производителю

Несмотря на то, что большинство лазерных трубок производится в Китае, это не значит, что все они одинаковы, поэтому выбор трубки по производителю все ещё имеет огромное значение. Среди них мы выделим следующие трубки:

• Лазерные трубки от малоизвестных производителей – стеклянные трубки малой стоимости и, соответственно, очень низкого качества. Как правило, срок службы таких трубок составляет от 10 до 1500 часов. Кроме того, от производителя будет зависеть способ подключения трубки, поэтому сэкономив на трубке от неизвестного производителя вы можете оказаться в ситуации, где вам придётся самостоятельно припаивать провода высоковольтного блока питания к оголённым электродам;

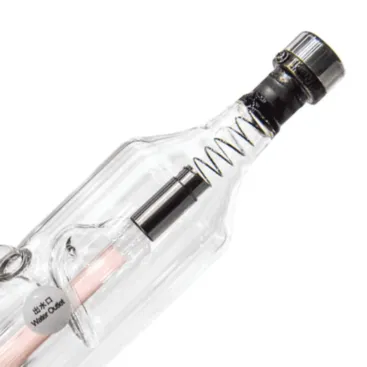

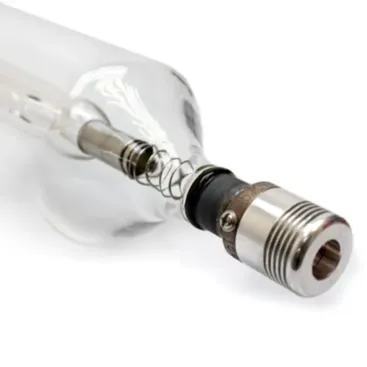

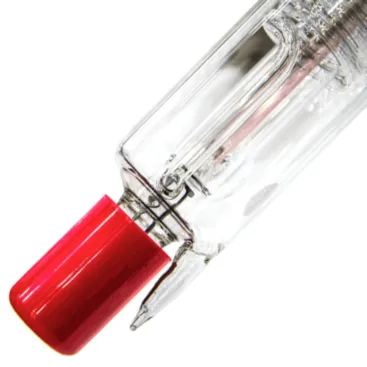

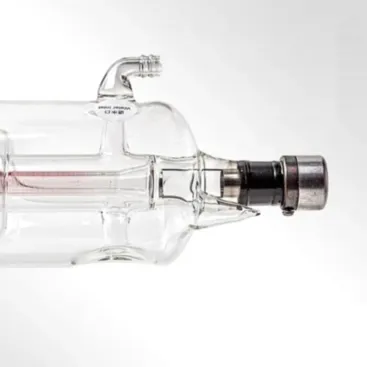

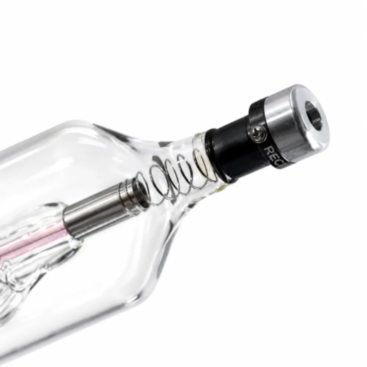

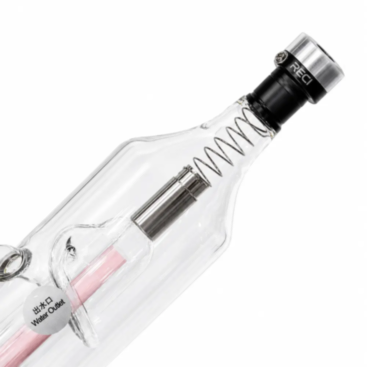

• Лазерные трубки RECI – поставляются без охлаждения оптики, от предыдущих трубок отличаются укороченным корпусом большего диаметра (габариты стоит учитывать при установке на конкретный станок). Эти излучатели чувствительны к температуре охлаждающей жидкости (для охлаждения этих видов трубок рекомендуется использовать чиллер), контакты трубок RECI крепятся к специальным клеммам, что обеспечивает лёгкий монтаж. Мощность таких трубок, как правило, немного выше аналогов, а срок службы составляет до 15 000 часов;
• Лазерные трубки Yongli аналогичны изделиям фирмы RECI, но отличаются более низкой ценой. Сопоставимы по качеству и ресурсу.

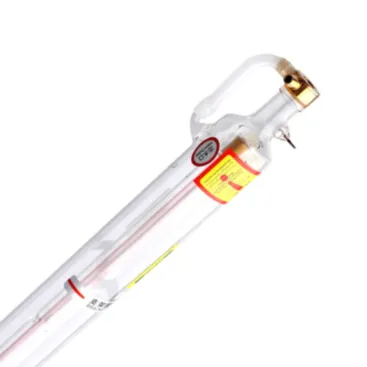

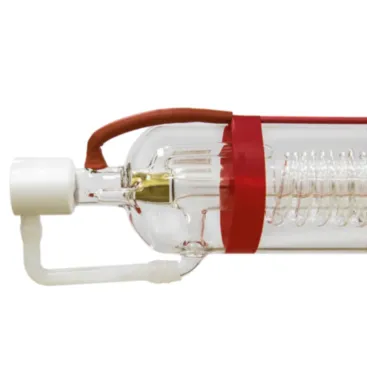

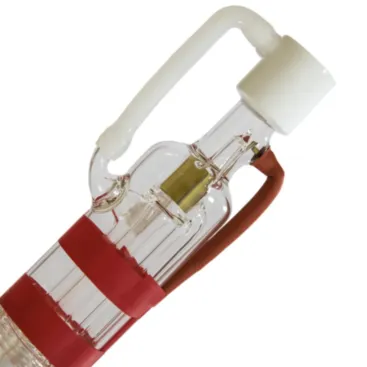

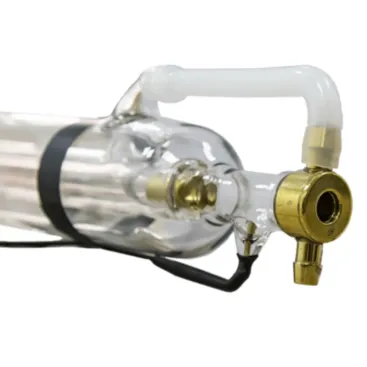

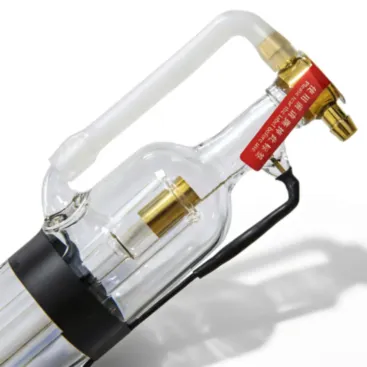

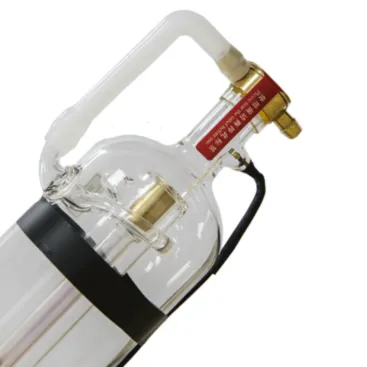

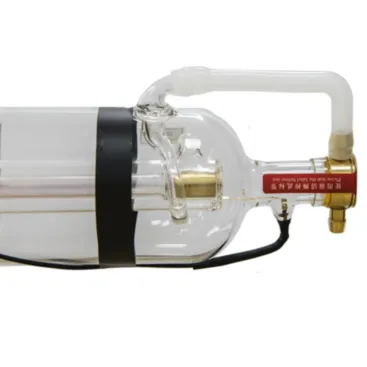

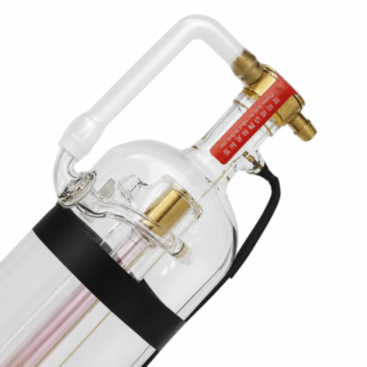

• Лазерная трубка Lasea. Данный производитель пользуется большой популярностью на рынке и хорошим качеством за свою цену. При правильном подключении и бережной эксплуатации срок службы таких трубок может достигать 10000 часов.

Выбор лазерной трубки по мощности

Показатель мощности лазерного излучателя может отличаться в зависимости от модели трубки, при этом стоит помнить о том, что показатели номинальной и максимальной мощности различаются друг от друга (и часто указываются как диапазон). Наиболее важное значение при выборе имеет именно показатель номинальной мощности. По мощности трубки подбираются исходя из поставленных производственных задач:

• Лазерные трубки с небольшой мощностью (40-60 Вт) потребляют меньше энергии и подходят для небольших производств, где нет необходимости в обработке материала с большой толщиной. Они хорошо подойдут для обработки бумаги, картона и фанеры (до 4 мм) и других материалов с небольшой толщиной. Как правило, маломощные излучатели используют для гравировки, а также в производстве изделий, для которых требуется минимальный размер лазерной точки, например для печатей и штампов;
• Высокомощные лазерные трубки (80 Вт и выше), напротив, применяются там, где необходимо обрабатывать материал больших толщин (от 20 мм акрил, фанера и т.п.), или нужна высокая скорость работы, т.к. трубки большей мощностью трубки могут разрезать материал быстрее, чем трубки меньшей мощности. При подборе лазерной трубки под определённую толщину фанеры (или наоборот) вы можете примерно ориентироваться на следующее правило: 10 Вт номинальной мощности лазерного излучателя хватит на каждый 1 мм фанеры.

Ниже вы можете ознакомиться с видео с подробным и наглядным разбором составляющих лазерной трубки CO2:

https://www.youtube.com/watch?v=TQufcM29K8U

Лазерная трубка для лазерного станка CO2 китайского производства представляет собой стеклянную колбу, имеющую 3 внутренних контура выполненных из стекла. Внутренний и внешний контуры соединены между собой и заполнены смесью газа основными компонентами которого являются СO2-N2-He. Во внутреннем контуре есть электроды (Анод и Катод) на которые подается электрический ток с блока высокого напряжения, который контролируется системой управления. При подаче тока происходит вынужденное возбуждение и появляется лазерное излучение. Между внутренним и внешним контурами находится охладитель, как правило это дистиллированная вода, которая циркулируя не дает перегреваться лазерной трубки и как следствие замедляет деградацию газовой смеси.

Срок службы лазерной трубки составляет от 1 500 до 15 000 часов в зависимости от производителя и модели. Срок эксплуатации может достигать 3 лет. Это зависит от режимов эксплуатации и качества охлаждения. Для того чтобы использовать лазерную трубку долго, мощность излучения не должна превышать 70% от номинала. В компании "Юсто" представлены лазерные трубки Yongli производства компании Jilin Yongli Laser technology Co., Ltd, RECI производства компании Beijing Reci Laser Technology Co., Ltd , и Lasea производства компании Beijing EFR Laser S&T Co., Ltd.

Лазерную трубки в зависимости от мощности имеет разную длину и диаметр. Китайские производители в большей своей массе имеют одинаковые габаритные размеры в зависимости от мощности, это позволяет без особого труда найти лазерную трубки необходимую для вашего лазерного станка.

Для долгой и качественной работы лазерной трубки важно соблюдать температурный режим ее работы. Минимальный режим работы составляет 10°С, а максимальный 25°С. При превышении температурного режима срок службы лазерной трубки сильно снижается. Для постоянного контроля за температурным режимом работы используются чиллеры, которые освобождают оператора от необходимости постоянного контроля уровня воды и температуры.

Лазерная трубка и блок питания должны быть соответствующей мощности.
Установка лазерной трубки должна производится только представителем сервисной службы.
После установки лазерной трубки необходимо произвести юстировку оптической системы.

Лазерная трубка может разбиться при доставке. Поэтому трубки при отправке страхуются и хорошо упаковываются. Обязательно досматривайте груз при получении в присутствии представителя транспортной компании с последующим составление акта. В случае повреждения целостности товара просьба обращаться за компенсацией по страховке в транспортную компанию.
Гарантировать целостность лазерной трубки мы можем только при передачи товара Покупателю на складе Продавца.
