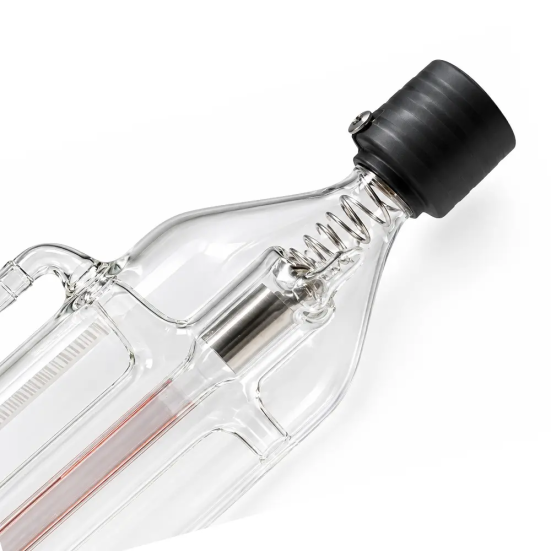

Лазерная трубка CO2 YONGLI A2s (90–100 Вт) — стеклянный газовый излучатель для лазерных станков, предназначенный для резки и гравировки неметаллических материалов. Номинальная мощность составляет 90 Вт, пиковая — до 100 Вт. Трубка подходит для обработки фанеры, древесины, акрила, МДФ, кожи, ткани, бумаги и других материалов, совместимых с CO₂-лазером.
YONGLI A2s относится к серии A производителя Yongli Laser. При выборе необходимо учитывать длину трубки, допустимый рабочий ток, систему водяного охлаждения и совместимость с блоком питания станка.
Преимущества YONGLI A2s
- Мощность до 100 Вт. Позволяет выполнять резку и гравировку в диапазоне задач, характерном для CO₂-станков соответствующего класса.
- Стекло SCHOTT. По данным производителя, в трубках применяются стеклянные компоненты немецкого производства SCHOTT.
- Оптические компоненты II-VI Infrared. Производитель указывает оптические компоненты из Сингапура в конструкции резонатора.
- Покрытие Island Structural. Специальная технология золотистого структурного покрытия используется для повышения эффективности и стабильности работы излучателя.
- Стабильность выходной мощности. Заявленная производителем нестабильность выходной мощности — не более ±5%.
- Ресурс до 12 000 часов. Заявленный срок службы зависит от режима эксплуатации, охлаждения и соблюдения допустимого рабочего тока.
- Возможность установки указателя красного луча. Наличие этой опции необходимо уточнять при заказе.
Сравнение производительности Yongli серии A
Акрил, 3 мм
Скорость резки, мм/с
Рекомендуемые режимы резки для CO₂-трубки 90–100 Вт
Ниже приведены значения из таблицы производителя для диапазона мощности 90–100 Вт. Скорость указана в мм/с. Фактический результат зависит от материала, его состава и толщины, настройки станка, юстировки лазерного луча и состояния оптики.
| Материал | Толщина | Максимальная скорость, мм/с | Рекомендуемая скорость, мм/с |
|---|---|---|---|
| Акрил | |||
| Акрил | 3 мм | 30 | 25 |
| Акрил | 5 мм | 15 | 10 |
| Акрил | 8 мм | 10 | 6 |
| Акрил | 10 мм | 7 | 4 |
| Акрил | 15 мм | 4 | 2 |
| Акрил | 20 мм | 2 | 0.7 |
| МДФ | |||
| МДФ | 3 мм | 23 | 18 |
| МДФ | 5 мм | 15 | 13 |
| МДФ | 10 мм | 7 | 5 |
| Кожа | |||
| Кожа | Один слой | 30 | 25 |
| Древесина (кроме твёрдых пород) | |||
| Древесина | 3 мм | 25 | 22 |
| Древесина | 5 мм | 20 | 18 |
| Древесина | 10 мм | 12 | 10 |
| Древесина | 15 мм | 8 | 5 |
| Ткань | |||
| Ткань | Один слой | 200 | 195 |
| ПВХ | |||
| ПВХ | 2 мм | 70 | 68 |
| ПВХ | 3 мм | 60 | 58 |
| ПВХ | 4 мм | 55 | 50 |
| Двухцветный пластик | |||
| Двухцветный пластик | 2 мм | 40 | 35 |
| Искусственная резина (два слоя) | |||
| Искусственная резина | 4 мм + 1 мм | 30 | 27 |
| Искусственная резина | 6 мм + 2 мм | 18 | 15 |
Как повысить производительность лазерной трубки
Производительность CO₂-лазера зависит не только от состояния трубки, но и от оптической системы станка. Зеркала передают лазерный луч, а фокусирующая линза концентрирует его на поверхности материала. Загрязнение и повреждение оптики снижают эффективность обработки, скорость резки и качество кромки.
В процессе работы и очистки на оптических поверхностях могут появляться микроповреждения, а также оставаться загрязнения. Даже если линза или зеркало не разрушены физически, их оптические свойства могут ухудшиться. В зависимости от состояния оптики потери производительности могут достигать 20%.
Рекомендуется регулярно проверять состояние зеркал и линзы, а плановую замену оптических элементов предусматривать не реже одного раза в 6 месяцев. При интенсивной эксплуатации или ухудшении качества резки замена может потребоваться раньше.
При установке новой трубки также стоит проверить состояние оптики и юстировку луча: это помогает использовать возможности нового излучателя без потерь из-за изношенных компонентов.
Подобрать линзы и зеркала
Блок высокого напряжения: почему со временем снижается мощность лазерного станка
Блок высокого напряжения обеспечивает питание CO₂-лазерной трубки. От его исправности зависят стабильность работы излучателя и возможность получать необходимую мощность для резки и гравировки.
Внутри блока установлены электролитические конденсаторы. В процессе эксплуатации их характеристики постепенно меняются: снижается ёмкость, растёт внутреннее сопротивление. Ориентировочный срок службы таких компонентов может составлять около 5 лет, но фактический ресурс зависит от конструкции блока, нагрузки и температуры.
Пыль, перегрев и отсутствие регулярного обслуживания также ускоряют износ электронных компонентов. В результате блок может работать нестабильно или перестать обеспечивать параметры, необходимые для нормальной работы лазерной трубки.
Если станок стал хуже резать при прежних настройках, не стоит сразу менять лазерную трубку. Причина может быть в блоке высокого напряжения, оптике или настройках оборудования. Диагностика поможет определить неисправный узел и избежать ненужных расходов.
Проверку и замену блока должен выполнять квалифицированный специалист: внутри могут сохраняться опасные электрические заряды даже после отключения станка от сети.
Проверьте состояние блока, если мощность резки снизилась или оборудование работает нестабильно.
Какой чиллер выбрать для лазерной трубки 60–100 Вт
CO₂-лазерная трубка мощностью 60–100 Вт выделяет тепло во время работы. Система охлаждения должна непрерывно отводить его и поддерживать температуру жидкости в заданном диапазоне. Недостаточное охлаждение приводит к перегреву, нестабильной работе и сокращению срока службы излучателя.
Для такой трубки оптимальным вариантом может быть S&A CW-5000TG — термостабилизатор рефрижераторного типа с компрессорным охлаждением. В отличие от обычной ёмкости с водой, он не просто отводит тепло, но и охлаждает жидкость до установленной температуры. Это позволяет поддерживать более стабильные условия работы при длительной резке и гравировке.
При выборе важно учитывать не только мощность трубки, но и тепловыделение оборудования, температуру в помещении, расход охлаждающей жидкости и требования производителя излучателя. Также необходимо обеспечить правильное подключение контура, постоянную циркуляцию воды и контроль её температуры. Обычный насос без холодильного контура постепенно нагревает воду и не обеспечивает её активное охлаждение.
Упаковка и установка
Стеклянная лазерная трубка требует бережного обращения при перевозке, хранении и монтаже. При получении необходимо проверить целостность стеклянного корпуса и патрубков охлаждения. Размер посадочного места и креплений следует сверить с конструкцией станка.
Для установки YONGLI A2s необходимо проверить совместимость высоковольтного блока питания, системы водяного охлаждения и электрических соединений. При работе важно поддерживать допустимую температуру охлаждающей жидкости и не превышать рекомендуемый рабочий ток.
