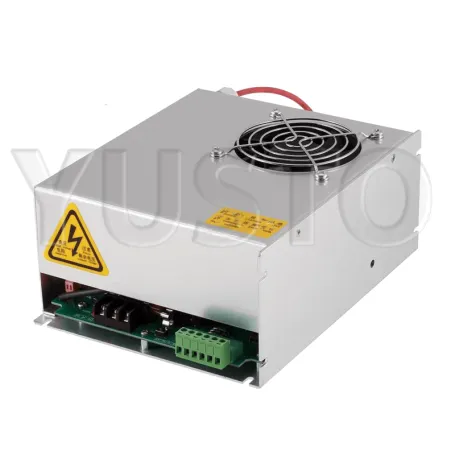

Блок высокого напряжения DY20 (150-180 Вт)

Блок высокого напряжения (БВН) DY-20 предназначен для обеспечения правильной работы лазерного излучателя в заданных режимах.

Блок может работать с лазерными трубками RECI Z/W/S6,8 (130-180 Вт), Lasea F6,8 (130-180 Вт), Yongli A6,8 и др. аналогичные. Также, предварительно понизив силу тока на БВН можно использовать с лазерными трубками меньшей мощности: 130 Вт.

Использование лазерной трубки меньшей мощности, без предварительного понижения силы тока, приведет к быстрому выходу её из строя.

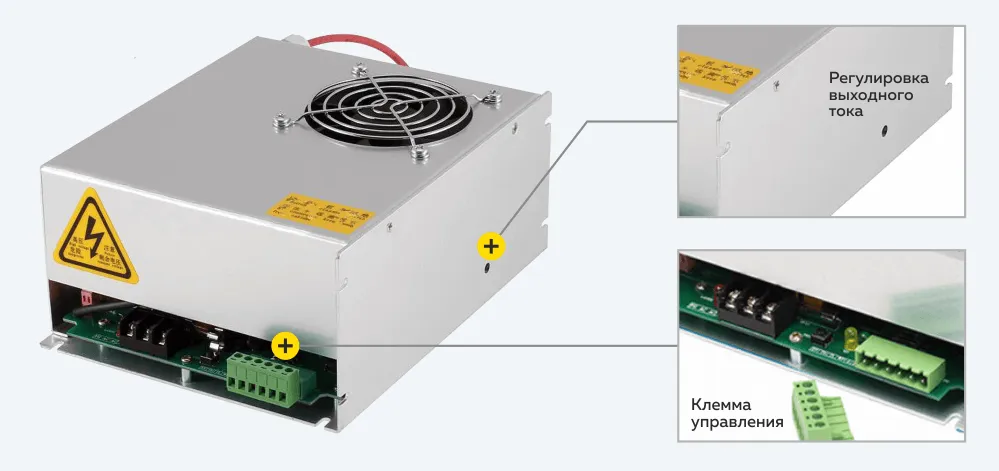

Блок имеет алюминиевый корпус, который выполняет функцию пассивного радиатора, отводя тепло от электронных компонентов. В качестве активного охлаждения используется вентилятор, который принудительно охлаждает трансформаторы и электронные компоненты.

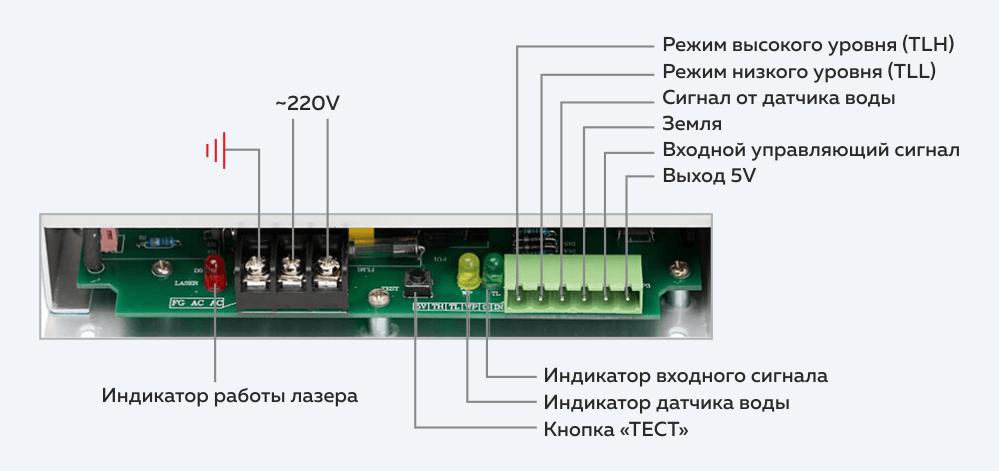

Для подключения у блока имеется две клеммы: первая - трёхконтактная клемма - для подключения электропитания 220 В и заземления, а вторая - шестиконтактная - для подключения управляющих проводов.

Для настройки силы тока блок имеет переменное сопротивление, которым можно произвести настройку. Неправильная настройка силы тока может привести к преждевременному выходу лазерной трубки из строя.

ПРИНЦИП РАБОТЫ

С контроллера управления, типа RuiDa RDC 6442, поступает сигнал на БВН. В зависимости от поступившего сигнала блок подаёт требуемое напряжение и силу тока на лазерную трубку, что приводит к возбуждению газовой среды и испусканию лазерного излучения.

Блок DY20 может работать без системы управления, для этого к клемме управления подключается переменное сопротивление.

ПОДКЛЮЧЕНИЕ

Блок питания может работать как с системой управления, так и без неё.

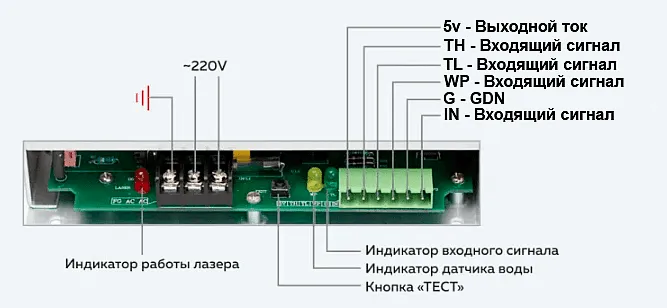

Для подключения систем управления, типа RuiDa RDC 6442, используются клеммы TLL-G-IN. В некоторых случаях используются клеммы TLH-G-IN. К клеммам P(W)-G подключается датчик воды или устанавливается перемычка, если датчик подключен к системе управления.

Для подключения без системы управления к клеммам G-IN-5V подключается потенциометр. К клеммам P(W)-G подключается датчик тока воды для обеспечения защиты лазерной трубки.

Для правильного функционирования защиты блока DY20 должно быть подключено заземление.
