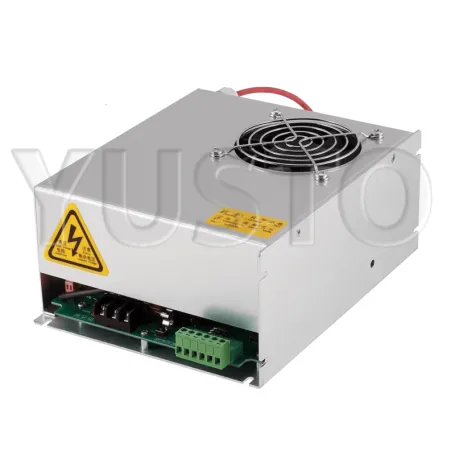

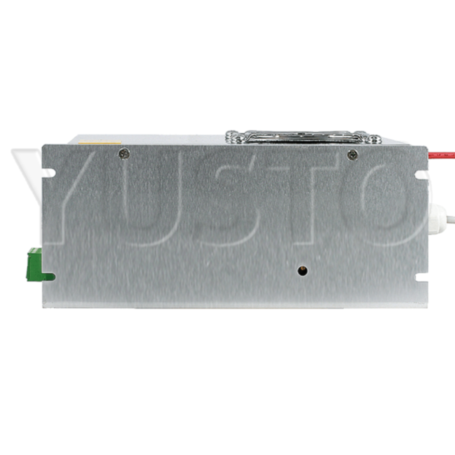

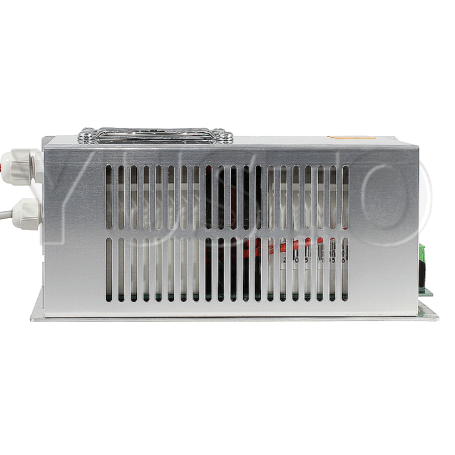

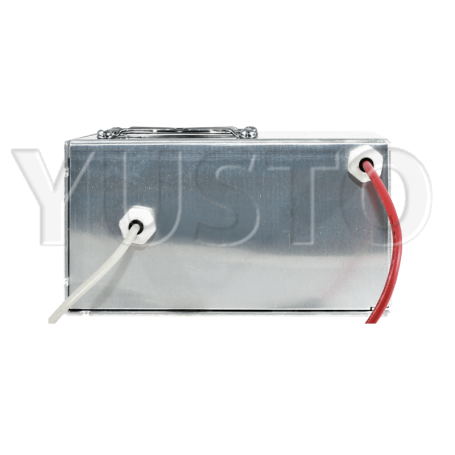

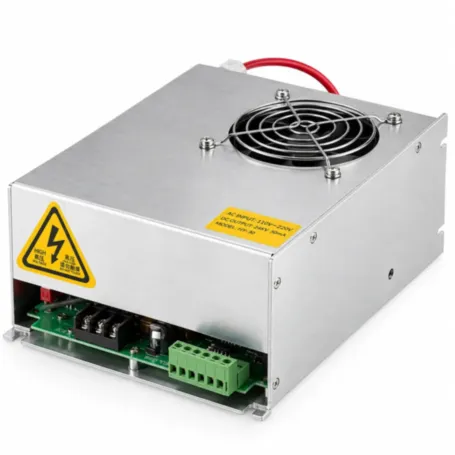

Блок высокого напряжения LaserPWR DY10 (60-100 Вт)

Блок высокого напряжения LaserPWR DY10 (60-100 Вт)

Модель лазерного источникаLASEA CL1200 (60-70 Вт), LASEA CL1600 (80-90 Вт), LASEA F2 (80-95 Вт), RECI W1 (75-90 Вт), RECI W2 (90-100 Вт), YONGLI 1200-G (65-75 Вт), YONGLI R1 (60-70 Вт), YONGLI R3 (80-90 Вт)
Электропитание220 Вольт
ПроизводительLaserPWR
Смотреть все характеристики
Санкт-Петербург (Новочеркасский пр-т): Под заказ
Санкт-Петербург (м. Ладожская): В наличии
Москва: Под заказ
Ярославль: В наличии
Краснодар: Под заказ
9 500
Быстрый заказ
Блок высокого напряжения LaserPWR DY10 (60-100 Вт) теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кратчайшие сроки

Оплата

  • Наличные при получении в офисе
  • Банковская карта
  • Безналичный платеж

Блок высокого напряжения для лазерных трубок до 100 Вт

Блок высокого напряжения LaserPWR DY10 (60-100 Вт) используется для питания CO2 трубок LASEA, RECI, YONGLI и др., применяемых в лазерных станках для резки и гравировки неметаллических материалов.

Запуск и отключение лазера контролируются простой и надежной TTL-системой обратной связи, которая снижает пиковые нагрузки, обрабатывает нештатные ситуации (обрыв цепи, отсутствие воды в системе охлаждения) и увеличивает продолжительность срока эксплуатации лазерной трубки, а встроенная система тестирования позволяет легко проверить исправность, работоспособность и правильность подключения блока.

Блок высокого напряжения LaserPWR DY10 (60-100 Вт) надежен и долговечен - гарантированное время работы на отказ составляет 10000 ч. Прибор отличается высокой экономичностью - его КПД составляет порядка 90 %.

Прибор работает от сети 220 Вольт и выдает напряжение до 35 кВ, необходимое для разогорева трубки и генерации лазерного излучения, при токе нагрузки до 28 мА.

Регулировка силы тока под мощность лазерной трубки

Блок высокого напряжения для лазерных трубок

Блок рассчитан на работу с лазерными трубками мощностью до 100 Вт. Также, предварительно понизив силу тока, прибор можно использовать и с лазерными трубками меньшей мощности.

Для настройки силы тока блок имеет переменное сопротивление, которым можно произвести настройку. Неправильная настройка силы тока может привести к преждевременному выходу лазерной трубки из строя.

Использование лазерной трубки меньшей мощности без предварительного понижения силы тока приведет к быстрому выходу ее из строя!

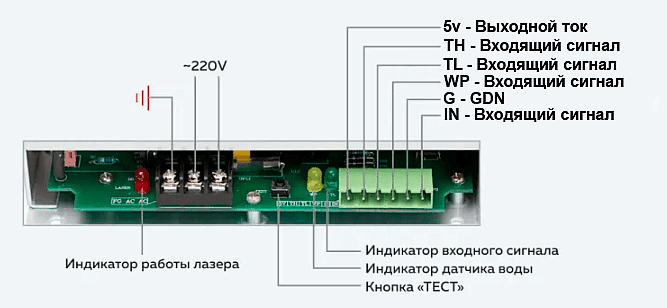

Клеммы и индикаторы высоковольтного блока питания для лазерных трубок

Блок высокого напряжения для лазерных трубок клеммы

Особенности и преимущества блоков LaserPWR DY


Работа с трубками мощностью до 100 Вт от различных производителей.

Легкое управление: старт и стоп лазера контролируется сигналом TTL.

Защита выходной цепи от обрыва, способного привести к пробою.

Встроенная система тестирования работоспособности и подключения.

Индикация сигнала TTL, выходного напряжения и наличия воды.

Удобная установка в корпус лазерного станка.

Схемы подключения блока LaserPWR DY и лазерной трубки

Блок высокого напряжения для лазерных трубок схема соединения

Общая схема соединения

Блок высокого напряжения для лазерных трубок подключение TLH

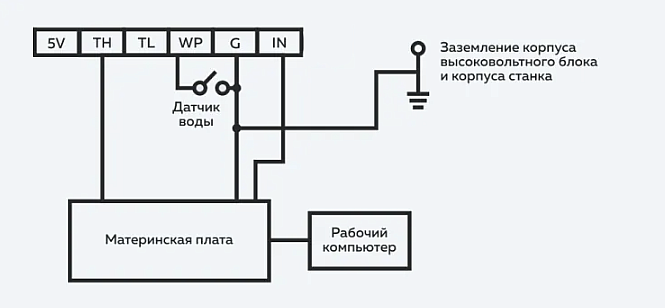

Схема для режима высокого уровня (TLH)

Блок высокого напряжения для лазерных трубок подключение TLL

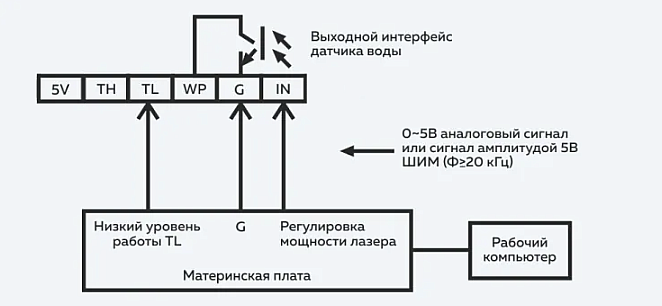

Схема для режима низкого уровня (TLL)

Сервис ЮСТО поможет в монтаже, запуске и обучении. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле и оперативно приедем к вам в России и страны ЕАЭС.
Форма обратной связи | Телефон: 8-800-555-29-39 | support@yusto.ru

Максимальная мощность100 Вт
Модель лазерного источникаLASEA CL1200 (60-70 Вт), LASEA CL1600 (80-90 Вт), LASEA F2 (80-95 Вт), RECI W1 (75-90 Вт), RECI W2 (90-100 Вт), YONGLI 1200-G (65-75 Вт), YONGLI R1 (60-70 Вт), YONGLI R3 (80-90 Вт)
Сигнальные лампыРабота лазера, Работа датчика воды, Режим работы TLL
УправлениеTLL регулирование низкого уровня работы, TLH регулирование высокого уровня работы
Скорость отклика1 °
Время работы на отказ10000 ч
Эффективность90 %
Тестовый режимКнопка "ТЕСТ"
Максимальное выходное напряжение35 кВ
Максимальный рабочий ток28 мА
Рабочая температура10 — 40 °C
Электропитание220 Вольт
Потребляемая мощность450 Вт
ПроизводительLaserPWR
Размер без упаковки198 × 159 × 84 мм
Масса нетто1.75 кг
Масса брутто2.5 кг
Страна производстваКНР

*Установка сервисным инженером ЮСТО — это:

  • Быстрый ввод оборудования в работу
  • Профессиональная установка и настройка
  • Обучение
  • Профессиональные консультации по эксплуатации оборудования
  • Увеличенная гарантия
Клемма 2EDGK-5.08-06P1 шт
Высоковольтный провод 1,5 м с клеммой1 шт
Блок высокого напряжения1 шт
