Шаблон расчета лазерной резки и гравировки.

Расчет лазерной резки и гравировки

Шаблон расчета для определения матрицы цен находится по ссылке: Открыть шаблон расчета от YUSTO

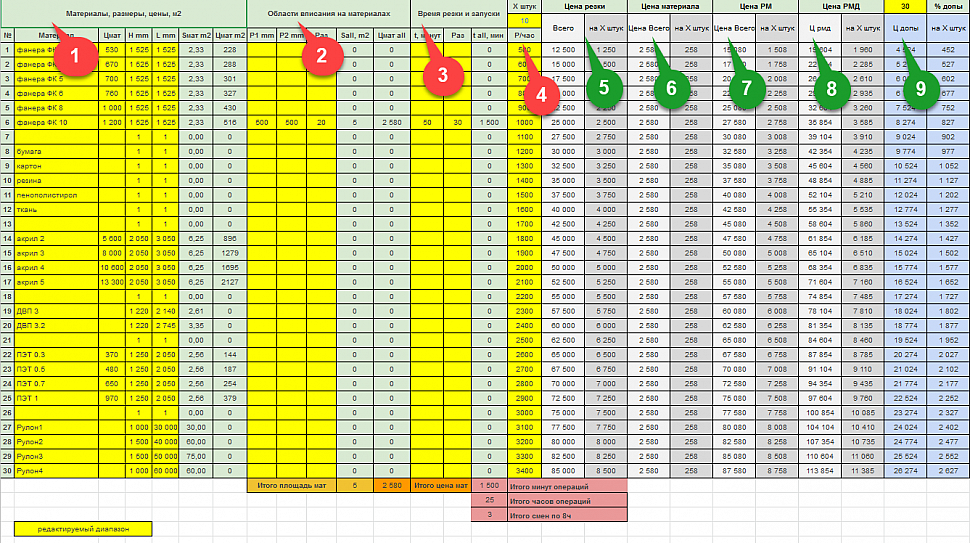

Структура калькулятора лазерной резки и гравировки

Редактируемые модули, куда вводятся первичные данные.

Желтым цветом окрашены ячейки для самостоятельного ввода данных.

1. Модуль – материалы для лазерной и фрезерной резки.
2. Модуль – области раскладок макетов для лазерной резки.
3. Модуль – время резки и количество запусков.
4. Модуль – диапазон цен лазерной резки из расчета рублей/час.

Блоки вывода информации и цен.

Ячейки других цветов предназначены для вывода готовых результатов расчета.

5. Блок – цена резки общая/на единицу изделия в партии.
6. Блок – цена материала общая/на единицу изделия в партии.
7. Блок – цена резки и материала общая/на единицу изделия в партии.
8. Блок – цена резки, материала, дополнительных операций и расходов общая/на единицу изделия в партии.
9. Блок – цена допов (дополнительных операций и расходов) общая/на единицу изделия в партии.

Иллюстрация

Материалы для лазерной и фрезерной резки

Материал – столбец для ввода названия материала, текстовый формат.
Цмат – цена материала, столбец, для ввода цены листа, цены рулона материала для резки, либо гравировки.
Hmm, Lmm – столбцы размеров материала, длина и ширина. Как для листового, так и для рулонного материала. Данные вносятся в миллиметрах.
Sмат m2 – площадь листа, рулона, диапазон выдачи результата.
Цмат m2 – цена за метр квадратный материала для резки, диапазон выдачи результата.


Иллюстрация

Области раскладок макетов для лазерной резки

P1mm - первый размер области вписания макета или раскладки для резки, в миллиметрах
P2mm - второй размер области вписания макета или раскладки для резки, в миллиметрах
Раз – количество запусков или повторов этого макета, раскладки на станке
Sall, m2 – суммарная площадь в метрах квадратных всех запусков раскладок макетов, диапазон вывода данных.
Цмат all – цена суммарной площади всех запусков раскладок, диапазон вывода данных.


Иллюстрация

Время резки, гравировки и количество запусков

t, мин – столбец времени на одну раскладку в минутах, вводим данные сами
Раз – количество запусков, повторений раскладки, вводим данные сами
t all, мин – суммарное время всех запусков в минутах, авто вывод данных.

Диапазон цен лазерной резки из расчета рублей/час

Р/час – столбец цен лазерной резки за час. Данные вводим сами. Минимальное значение, как и шаг цены, определяете самостоятельно и вводите в столбец.
Х штук – количество изделий в партии лазерной или фрезерной резки. Вводим данные сами.


Лазерная резка цена

Иллюстрация

Цена резки общая/на единицу изделия

Цена резки Всего – отображает цену резки всей партии, исходя из цены резки за час.
Цена резки на Х штук – отображает цену резки каждого изделия в партии, исходя из цены резки за час.

Цена материала общая/на единицу изделия

Цена материала Всего – отображает цену материала всей партии.
Цена материала на Х штук – отображает цену материала каждого изделия в партии.

Цена резки и материала общая/на единицу изделия

Цена РМ Всего – отображает цену резки и материала всей партии.
Цена РМ на Х штук – отображает цену резки и материала каждого изделия в партии.

Цена резки, материала, дополнительных операций и расходов общая/на единицу изделия

Цена РМ Всего – отображает цену резки и материала всей партии.
Цена РМ на Х штук – отображает цену резки и материала каждого изделия в партии.

Цена дополнительных операций и расходов общая/на единицу изделия

Ц допы – общая цена дополнительных операций и расходов на партию
Ц допы на Х штук - общая цена дополнительных операций и расходов на единицу изделия в партии.
% допы – это надбавка в процентом соотношении от позиции цена РМ (цена резки и материала). Величину процента следует вводить цифрами.



Лазерный станок по ткани KAMACH 1390 TEX
Лазерный станок по ткани KAMACH 1390 TEX
Лазерный станок с ЧПУ KAMACH 1390 TEX ориентирован на раскрой текстильных материалов, меха, кожи,...
0
Нет отзывов
Настольный лазерный гравер MINIMO 320
Настольный лазерный гравер MINIMO 320
Рабочее поле: 300х200 мм. Мощность лазерного излучателя: 40 Вт. Подключение к ПК через USB.
59 000
Нет отзывов
Лазерный станок по металлу VENO 1530 GE II 1000
Лазерный станок по металлу VENO 1530 GE II 1000
Мощность лазера, Вт: 1000. Рабочее поле, мм: 3000х1500. Источник: Maxphotonics. Раскрой стали до...
2 790 000
Нет отзывов
Товар добавлен в корзину

Как определить процент дополнительных операций после лазерной резки?

Более опытные резчики примерно знают, что и в какой пропорции у них находится в ценообразовании и в после станочных операциях, дополнительных расходах. Сам же процент допов, расходов варьируется от самих заказов, сложности и длительности времени операций после станка. В заказе могут быть крупногабаритные изделия, это значит, что % на шлифовку, грунтовку, покраску будет выше, чем % на сборку. Либо это могут быть декоративные изделия средних габаритов, но каждое состоящее из 50 и более деталей, тогда тут большой % времени сборки и склейки, в случае если изделия не красятся, а обрабатываются морилкой.

Либо % допов может быть равен нулю, если это просто лазерная или фрезерная резка давальческого материала по макетам и эскизам заказчика. Сам клиент привозит материал, оставляет упаковку или тару для складирования деталей, а позже сам приезжает за заказом. Поэтому % допов варьируется от содержания заказа и сложности, длительности включенных дополнительных операций и расходов. Универсального постоянного процента надбавки не существует.

Состав процента надбавки к цене после резки

Условно мы выделили 10 позиций, на что стоит обратить внимание и каждой по умолчанию присвоили по 3%, итого надбавка 30%

1.Транспортные расходы 3%

Индивидуальный процент у каждого. Кто-то сразу вносит в цену материала, кто-то отдельно добавляет, кто-то привозит цельными поддонами, а кто-то по листам закупает материал.

2.Распил и шлифовка 3%

Тоже все по разному у всех, кому-то на месте делают распил бесплатно или платно. Кому-то могут сделать шлифовку, после распила, кто-то делает ее сам заранее или после, это все время или деньги.

3.Грунтовка 3%

Время на грунтовку, сушку плюс цены самих грунтов.

4.Покраска и материал 3%

Время на покраску и сушку плюс цены на расходники.

5.Сушка 3%

У кого заказывают средние или крупные партии изделий, то этот этап отдельно. Присутствуют специально организованные сушильные камеры, здесь затраты времени, электроэнергии, расходников нагревательных элементов.

6.Печать и краска 3%

Время самой печати на деталях после или до лазерной резки и цена расходников.

7.Сортировка 3%

Время на сортировку готовых деталей, в соответствии с позициями заказов. Когда заказчику важно получить все по артикулам заказа, а не вперемежку.

8.Сборка и склейка 3%

Позиция изготовления конечных изделий после лазерной или фрезерной резки. Чем больше деталей в изделиях, тем выше рекомендуем ставить процент в этой позиции.

9.Упаковка 3%

Время и цена упаковки. Величина процента надбавки зависит от габаритов и веса деталей, либо конечных изделий.

10.Доставка 3%

Время и цена доставки. Либо самостоятельно доставляете, либо транспортная компания. Величина процента зависит от веса, габаритов упаковки и расстояния доставки.

Пример расчета лазерной резки и определение цен.

Иллюстрация

Пришел заказ на изделия из фанеры ФК 6мм. Вносим цену листа 760 руб., добавляем размеры листа 1525х1525 мм. Табличка нам сразу показывает, площадь листа 2,33 м2 и цена за м2 327 руб.

Далее вносим размеры области раскладки для резки в миллиметрах обе стороны 500х500 мм и количество запусков пишем 40 раз.

Теперь заполняем диапазон время резки каждой раскладки, можете считать заранее по CorelDraw, если есть гравировка, то опция симуляция через станочное ПО, либо по замеру первой резки. В нашем случае это 50 минут на раскладку и запусков у нас будет 40. Внизу нам таблица сама подсчитывает общее время - это 2000 минут, либо 33 часа, либо примерно 4 смены по 8 часов чистой резки.

Вверху таблички вносим количество Х штук изделий, которые нужно будет собрать после резки. В нашем случае это 10.

Дальше столбец рублей/час - цена услуги резки, если есть ваша цена, пользуемся ей из столбца и ориентируемся дальше, если нет, то вносим.

Процент допов для примера взяли 30%, вы можете внести свое значение.

Цену за час резки в примере выбрали 2000 руб/час. Далее мы видим по позициям сразу все цены, как на общую партию, так и на единицу изделия. Если то, что мы видим в таблице по ценам, устраивает, то озвучиваем заказчику.

Если считаете, что из расчета 2000 руб/час это дорого для заказчика и он не согласится, то можно увидеть сразу все строки цен ниже по значению 1900, 1800, 1700, 1600 руб/час, либо изменить % доп работ и расходов в меньшую сторону.

Если наоборот, из расчета 2000 руб/час это слишком мало для данного заказа, то смотрите строки цен 2100, 2200, 2300, 2400 руб/час, либо увеличиваете % доп работ и расходов.

Данный шаблон таблицы расчета лазерной и фрезерной резки был создан, с учетом практического опыта резки. В упрощенной форме уже оправдал себя на многих производствах, экономя время на расчетах, как больших партий, так и на производстве штучных изделий.

Надеемся, что вам шаблон тоже будет полезен и сэкономит ваше время и оптимизирует работу Открыть шаблон расчета от YUSTO.
