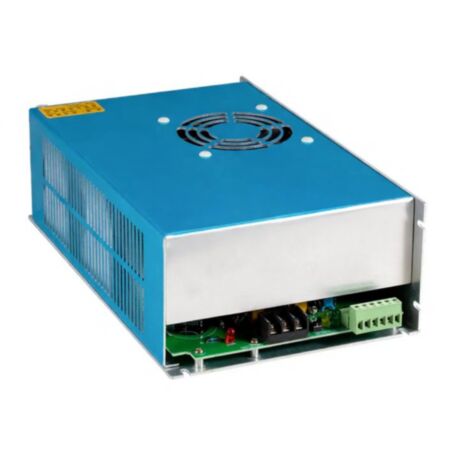

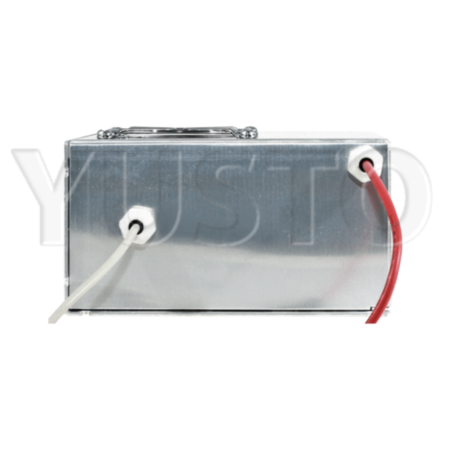

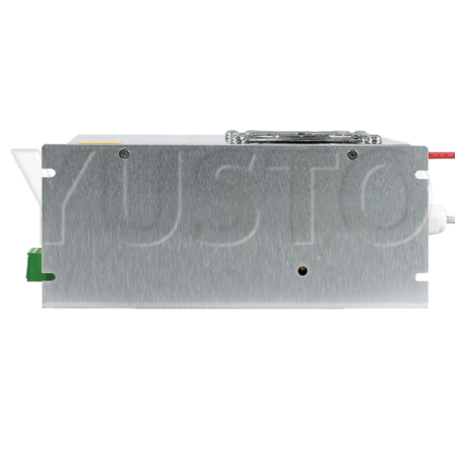

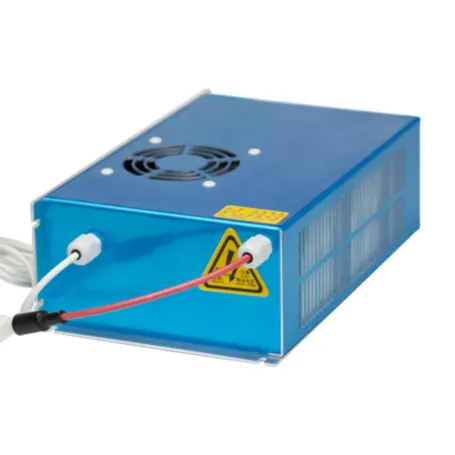

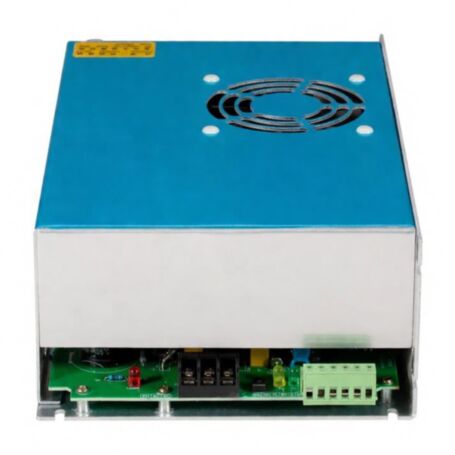

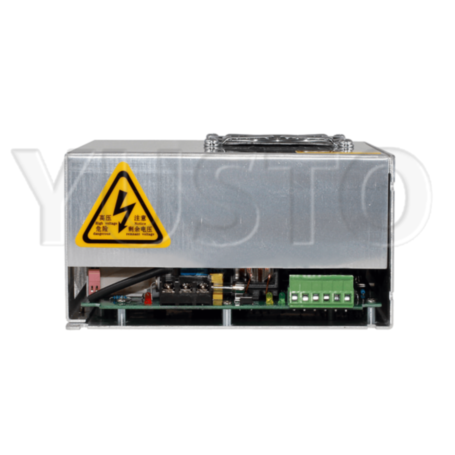

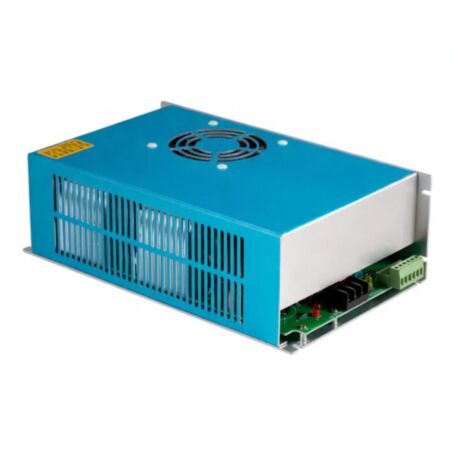

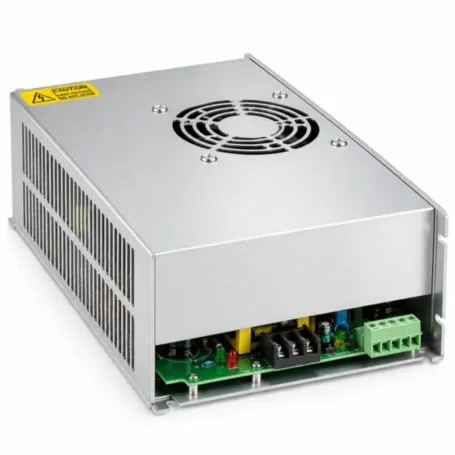

Блок высокого напряжения LaserPWR DY13 (80-130 Вт)

Блок высокого напряжения LaserPWR DY13 (80-130 Вт)

Блок высокого напряжения для лазерных трубок RECI W4, LASEA F4, RECI T4, YONGLI A4, Yongli R5. Может работать с трубками мощностью от 100 до 130 Вт
Смотреть все характеристики
13 775
  • Самовывоз бесплатно
15 200
  • Самовывоз бесплатно
  • Гарантия 6 мес
  • Настройка, запуск, обучение

Блок высокого напряжения LaserPWR DY13 (80-130 Вт) - краткий обзор

Лазерный луч не формируется в излучателе из ничего. Чтобы его получить, необходим специальный элемент комплектации устройства, который называется блоком высокого напряжения. Что это за блок? Элемент оборудования, отвечающий за "розжиг" лазерной трубки. Проще говоря, конкретно в нём формируется первичное напряжение для перевода электричества в луч лазера. Блок питания необходимо выбирать строго в соответствии с мощностью излучателя, так как начальный импульс напряжения формируется в зависимости от газовой среды и для излучателей большей мощности, следовательно, потребуется более производительный блок розжига. Любая замена излучателя на более производительный потребует от вас купить блок высокого напряжения для лазерной трубки такой же мощности. Перед тем, как купить БВН - обязательно поговорите с нашими специалистами!

Блок высокого напряжения LaserPWR DY13 (80-130 Вт) используется для питания CO2 трубок LASEA, RECI, YONGLI и др., применяемых в лазерных станках для резки и гравировки неметаллических материалов.

Запуск и отключение лазера контролируются простой и надежной TTL-системой обратной связи, которая снижает пиковые нагрузки, обрабатывает нештатные ситуации (обрыв цепи, отсутствие воды в системе охлаждения) и увеличивает продолжительность срока эксплуатации лазерной трубки, а встроенная система тестирования позволяет легко проверить исправность, работоспособность и правильность подключения блока.

Блок высокого напряжения LaserPWR DY13 (80-130 Вт) надежен и долговечен - гарантированное время работы на отказ составляет 10000 ч. Прибор отличается высокой экономичностью - его КПД составляет порядка 90 %.

Прибор работает от сети 220 Вольт и выдает напряжение до 40 кВ, необходимое для разогорева трубки и генерации лазерного излучения, при токе нагрузки до 28 мА.

Регулировка силы тока под мощность лазерной трубки

Блок высокого напряжения для лазерных трубок

Блок рассчитан на работу с лазерными трубками мощностью до 130 Вт. Также, предварительно понизив силу тока, прибор можно использовать и с лазерными трубками меньшей мощности.

Для настройки силы тока блок имеет переменное сопротивление, которым можно произвести настройку. Неправильная настройка силы тока может привести к преждевременному выходу лазерной трубки из строя.

Использование лазерной трубки меньшей мощности без предварительного понижения силы тока приведет к быстрому выходу ее из строя!

Клеммы и индикаторы высоковольтного блока питания для лазерных трубок

Блок высокого напряжения для лазерных трубок клеммы

Особенности и преимущества блоков LaserPWR DY


Работа с трубками мощностью до 100 Вт от различных производителей.

Легкое управление: старт и стоп лазера контролируется сигналом TTL.

Защита выходной цепи от обрыва, способного привести к пробою.

Встроенная система тестирования работоспособности и подключения.

Индикация сигнала TTL, выходного напряжения и наличия воды.

Удобная установка в корпус лазерного станка.

Схемы подключения блока LaserPWR DY и лазерной трубки

Блок высокого напряжения для лазерных трубок схема соединения

Общая схема соединения


5V - На выходе 5В, максимальный выходящий ток 20мА.

TH - Управление лазером, TH≥3В, при вкл лазерном луче; ТL≤0,3В, при выкл лазерном луче.

TL - Управление лазером: TH≥3В, при выкл лазерном луче; ТL≤0,3В при вкл лазерном луче.

WP - Управление лазером: TH≥3В, при выкл лазерном луче; ТL≤0,3В при вкл лазерном луче.

G - Клемма должна быть связана с управляющей платой а та с заземлением корпуса станка.

IN - Мощность лазера можно контролировать сигналом 0-5В или сигналом 5В ШИМ.

Блок высокого напряжения для лазерных трубок подключение TLH

Схема для режима высокого уровня (TLH)

Блок высокого напряжения для лазерных трубок подключение TLL

Схема для режима низкого уровня (TLL)
