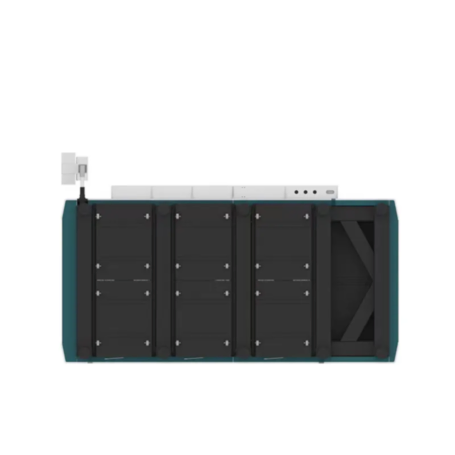

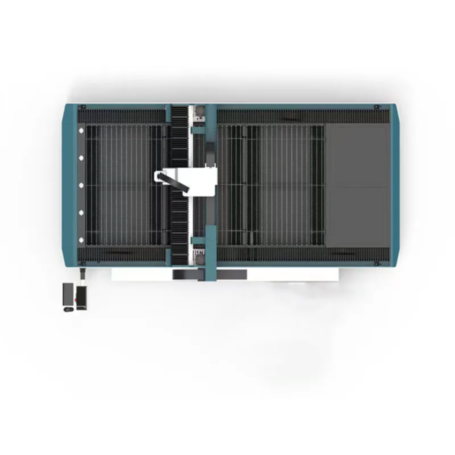

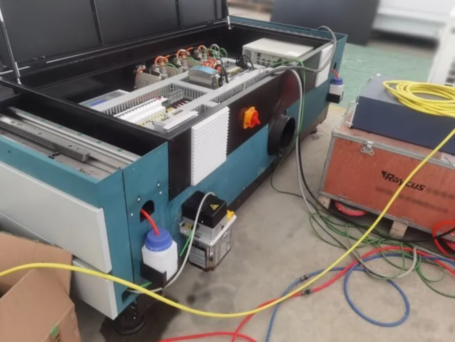

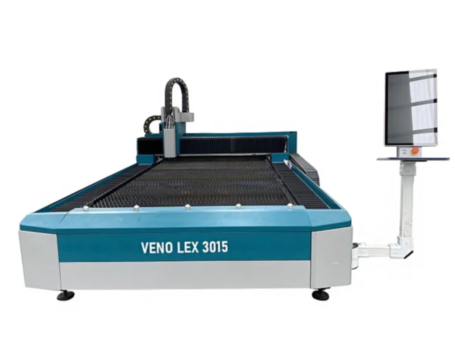

Оптоволоконный станок для резки металла Veno Lex 3015F 6000 Raycus BM114S с габаритным рабочим полем 3000х1500 мм и излучателем мощностью 6000 Вт и сроком службы 100 000 часов может применяться для эффективной резки листового металла и металлических труб (опционально), причём неважно круглого или прямоугольного сечения. Станок с лёгкостью обеспечит поточный процесс обработки таких материалов, как разные виды стали, медь, титан, алюминий и т.п. Оптоволоконный станок для резки металла Veno Lex 3015F 6000 Raycus BM114S собран на базе жесткой станины, сваренной из толстостенной профильной трубы 200x200 мм и 200x150 мм, вес которой достигает до 1,5 тонн. У такой станины центр тяжести смещён к низу, что делает ее устойчивой к вибрациям и нагрузке. Портал из сотового авиационного алюминия большого сечения, который сваривается и обрабатывается в целостную конструкцию после термообработки, в результате чего обладает высокой точностью и хорошей жесткостстью. Встроенный компьютер с программным обеспечением CypCut, CypNest (Опция) с поддержкой программ Компас 3D и их графических форматов - AI, PLT, DXF, LXDS, GERBER, а также надёжный контроллер FSCUT 2000S сделает вашу работу комфортной!
Сферы применения оборудования
-
![Авиастроительство]()
Авиастроительство
-
![Производство мебели]()
Производство мебели
-
![Медицинское оборудование]()
Медицинское оборудование
-
![Оборудование для фитнеса]()
Оборудование для спорта и фитнеса
-
![Рекламное производство]()
Рекламное производство
-
![Автомобильная индустрия]()
Автомобильная индустрия
-
![Фермерское хозяйство]()
Фермерское хозяйство
-
![Строительство и металлоконструкции]()
Строительство и металлоконструкции
-
Список
Развернуть/свернуть

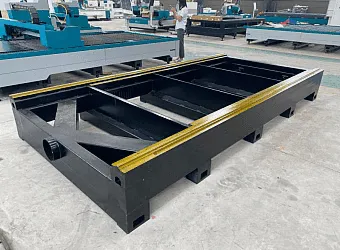

Сварная станина
Станина - это несущая все нагрузки основа конструкции, на которую навешиваются все остальные элементы станка.
Жесткость конструкции обеспечивает достаточный запас прочности на весь срок службы станка.
- ✓ Прошла термический отпуск и фрезерование
- ✓ Сегментирована и усилена
- ✓ В основе конструкции толстостенные профильные трубы большого сечения
- ✓ В основе конструкции толстостенные профильные трубы большого сечения

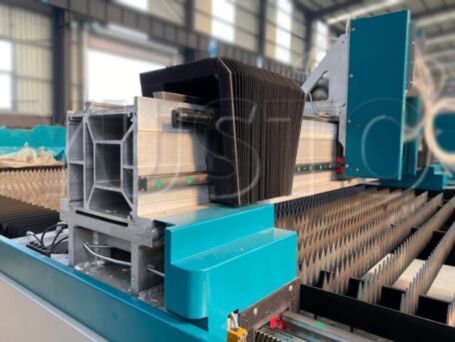

Портал из авиционного алюминия
Алюминиевый портал за счет меньшего веса в сравнении со стальным или чугунным порталом позволяет сократить инерционные массы, что обеспечивает большую скорость перемещения, а также снижает износ направляющих и уменьшает нагрузки на двигатели.
- ✓ Легкий и прочный
- ✓ Улучшает динамику перемещения
- ✓ Имеет ребра жесткости

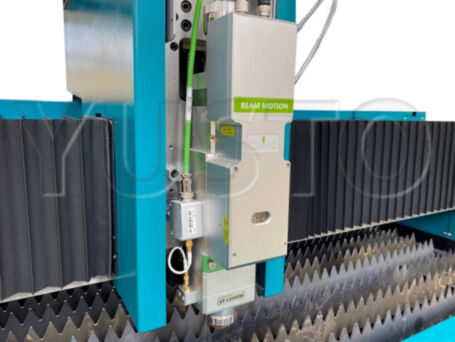

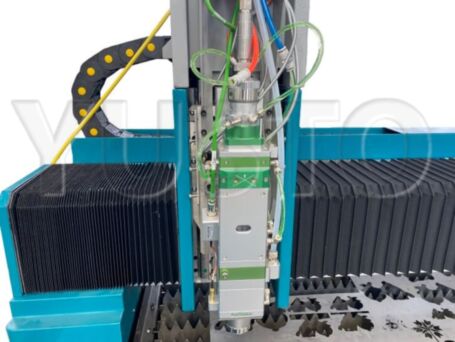

Автоматический фокус RayTools
В лазерной голове установлена система безопасности для исключения столкновений c препятствиями.
Емкостный датчик соединенный контролирует высоту от материала до дюзы и поддерживает заданное расстояние при резке.
- ✓ Автофокус в реальном времени
- ✓ Герметичный корпус
- ✓ Удобное обслуживание и настройка
- ✓ Доступные расходники (защитные стекла, линзы, дюзы)
- ✓ Конкретная модель лазерной головы устанавливается исходя из мощности лазерного источника: BM109 — до 1.5 кВт, BM 111, BM 110 — до 3,3 кВт. В данном станке - Raytools BM114S (Автофокус)
Линейные направляющие HIWIN
Структура по осям XY включает: Рельсы квадратные HIWIN 20 мм, Косозубая рейка YYC, что обеспечивает плавный ход, высокую точность, надежность и большую грузоподъемность.
- ✓ Очень надежные и неприхотливые
- ✓ Срок службы до 7 лет
- ✓ Произведены в Тайване
- ✓ Есть официальные представители в РФ

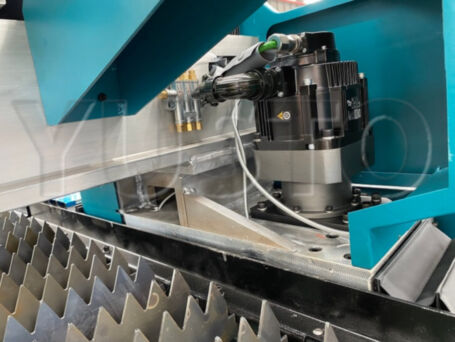

Косозубая рейка YYC
Обеспечивают передачу крутяжего момента. За счет косозубого профиля зубы имеют большое пятно контакта, что увеличивает срок службы и точность.
Структура осей по XY включает: Рельсы квадратные HIWIN 20 мм, Косозубая рейка YYC
- ✓ Высокая точность
- ✓ Долгий срок службы
- ✓ Произведены в Тайване
Шарико-винтовая пара TBI
ШВП TBI 16, Линейные направляющие HIWIN - 20 в связке обеспечивают высокую скорость перемещения и точность.
ШВП обладает высочайшей точностью и плавностью хода, важными для работы оси Z, а также длительным сроком эксплуатации в тяжелых цеховых условиях.
- ✓ Длительный срок службы
- ✓ Высокая точность
- ✓ Произведены в Тайване
Двухконтурный чиллер
Работает как климатическая установка, создавая и контролируя оптимальную температуру лазерного источника и головы.
Данный чиллер - это автономное устройство замкнутого цикла, оснащенное контрроллером и системами безопасности для обеспечения бесперебойной работы лазерного станка.
- ✓ ±1°C точность
- ✓ Два контура охлаждения
- ✓ Охлаждение и нагрев

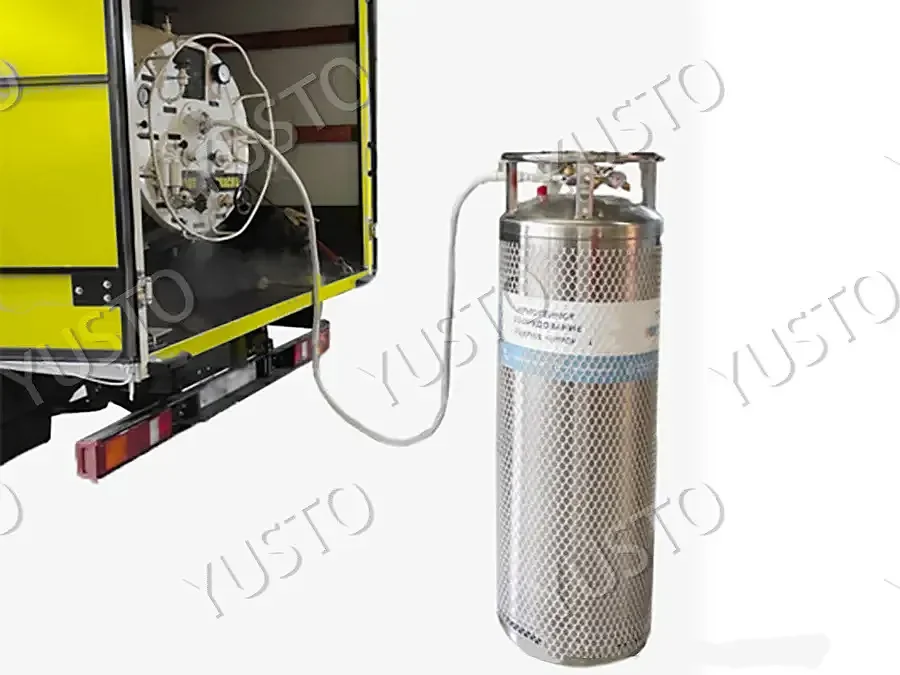

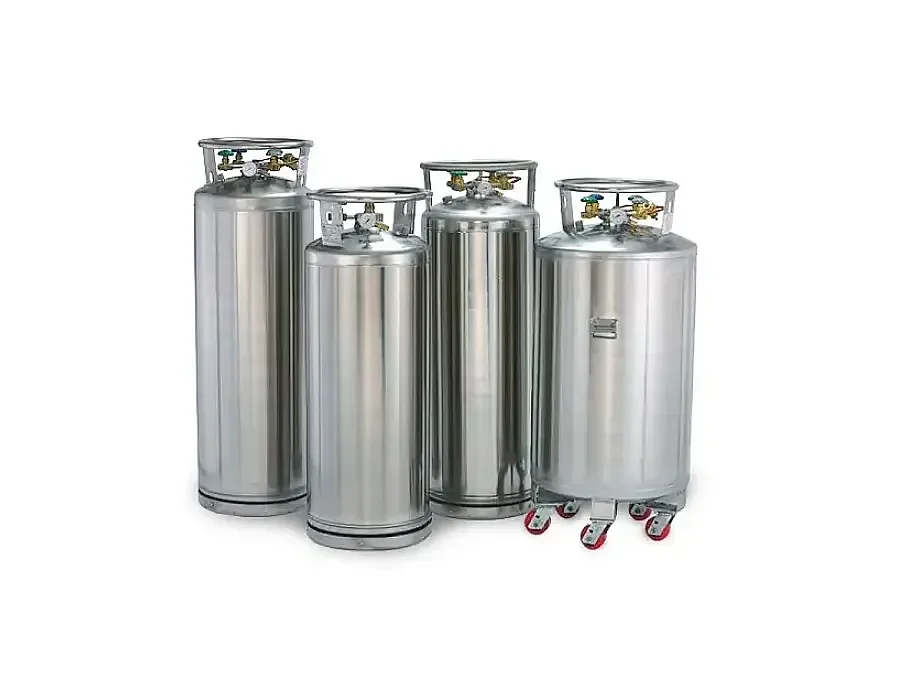

Опционально: Криоцилиндр - стабильная подача газа и высокое качество реза
Преимущества криоцилиндра
- ✓ Всего один бак: заменяет палету баллонов;
- ✓ Сжиженный газ: заправка больше, расходы меньше;
- ✓ Комфортная заправка: объем больше, заправка реже. Больше работы - меньше простой;

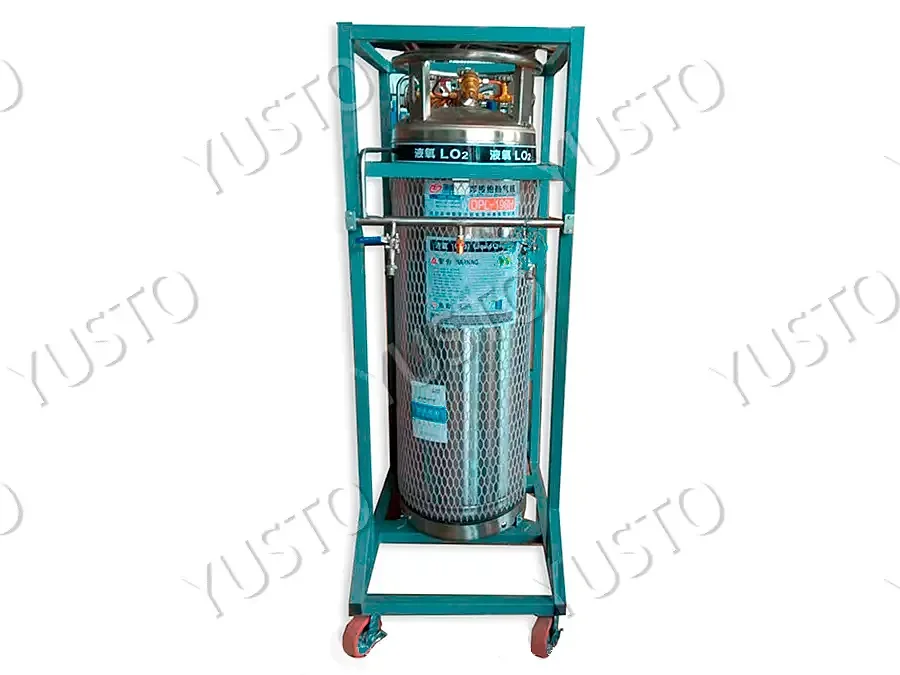

- ✓ Удобно перемещать: криоцилиндр оснащен рамой на колёсах, которую легко перемещать;
Уменьшает время простоя за счет сокращения времени обслуживания. Меньше затрат на администрирование и контроль сервисного обслуживания. Меньше рисков, связанных с перемещением баллонов для заправки, так как машина-заправщик приедет к вам и заправит на месте. Значительно экономнее и технологичнее, чем установка палета с баллонами. Чище газ и качественнее рез.
Криоцилиндр - это опция! Менеджеры проконсультируют Вас и подберут подходящий Вам криоцилиндр.
Оптоволоконный станок для резки металла Veno Lex 3015F 6000 Raycus BM114S - особенности

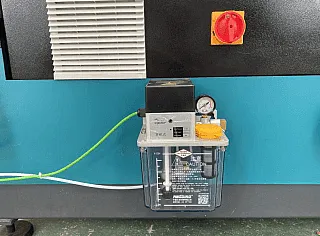

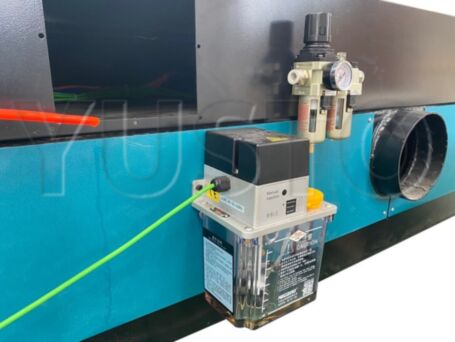

Автосмазочная система
Продвинутая система автоматической смазки замкнутого типа, самостоятельно подаёт смазочный материал к связанным узлам станка и собирает отработанное масло, заметно снижая риск возникновения возгорания и износ узлов.
Усиленная станина
Станина станка усилена дополнительными балками, размещёнными по диагонали, между основными балками, что увеличивает плотность и грузоподъемность и влияет на поглощение вибраций оборудования за счёт увеличения массы.

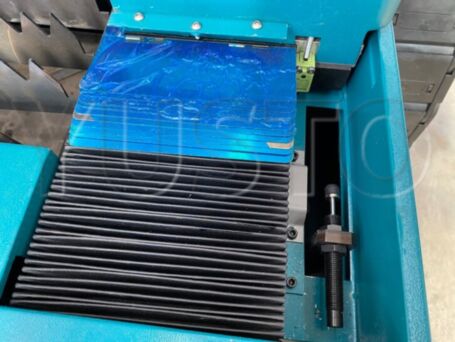

Защитный гофрокороб
Защитный гофрокороб надежно укрывает направляющие и минимизирует возможность их повреждения в ходе работы, а также снижает риски поломок из-за непредвиденных обстоятельств.

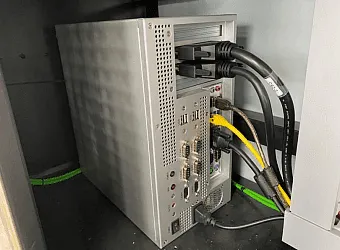

Встроенный компьютер
Вам не нужен дополнительный, рабочий ПК, нет необходимости возиться с подключением, софтом и так далее - всё необходимое уже встроено в станок с момента поставки.
ПО CYPCUT на русском языке
Программное обеспечение CypCut предназначено для управления лазерными станками для резки металла, но включает в себя не только системы контроля лазерной резки, но и широкий функционал редактирования графических изображений. А ещё ПО CypCut автоматически анализирует элементы изображения перед резкой и разделяет потенциально опасные области на составляющие отрезки. И теперь весь этот функционал доступен на русском языке!

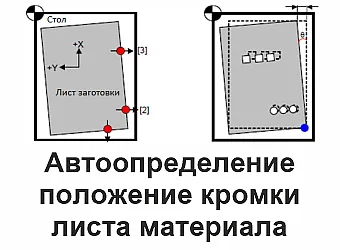

Определение положения листа
Данная функция способна самостоятельно, автоматически вычислять кромку листа и то, под каким углом лежит заготовка на рабочем поле (угол поворота) что позволяет более точно скорректировать программу резки. Даже в ситуации, когда материал для резки расположен на рабочем столе не ровно, его кромки будут автоматически отсканированы с помощью емкостного датчика, и положение будет програмно повёрнуто в необходимые координаты.
Радар 360 - Объезд препятствий
Позволяет програмно задавать зоны безопасности, маркировать участки в области резки, которых следует избегать при перемещении лазерной головки. Это могут быть прижимные магниты или другие фиксаторы листа на рабочем поле. Система способна автоматически отслеживать на своём пути препятствия и обходить их: если в процессе резки какой-либо элемент детали встанет креном - это не повредит лазерной головке благодаря функции 360-градусного радара генерировать безопасные проходы.

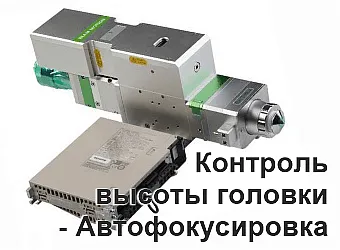

Контроль высоты головки - Автофокус
Ёмкостный контроллер высоты головки, работая в тандеме с системой управления и иными элементами станка, позволяет не просто автоматически, но и более точно позиционировать положение и высоту лазерной головки станка в области обработки, что позволяет осуществлять резку более качественно. Сокращение времени резки является дополнительным пунктом эффективности, так как напрямую влияет на экономичность и простоту настройки оборудования.
Производительность лазерной резки металла от 1500 Вт до 20000 Вт
| Толщина материала, мм | Скорость резки алюминия, м/мин | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1500 Вт | 3000 Вт | 6000 Вт | 12000 Вт | 20000 Вт | ||||||
| N₂ | Воздух | N₂ | Воздух | N₂ | Воздух | N₂ | Воздух | N₂ | Воздух | |
| 1 | 10~15 | 10~15 | 25~30 | 25~35 | 42~55 | 35~45 | 60~85 | 40~60 | 70~100 | 50~70 |
| 2 | 5~7 | 5~7 | 13~20 | 10~15 | 20~40 | 20~30 | 38~50 | 22~40 | 40~70 | 35~45 |
| 3 | 2~2.6 | - | 6.5~7.5 | 6~8 | 15~25 | 15~25 | 30~40 | 22~30 | 35~60 | 30~35 |
| 4 | 1~1.4 | - | 3.5~5 | 3.5~5 | 9.5~12 | 6~15 | 20~30 | 18~25 | 30~43 | 30~45 |
| 5 | 0.5~0.7 | - | 2.5~3.5 | - | 5~8 | 5~8 | 15~25 | 15~18 | 22~35 | 18~26 |
| 6 | 10~15 | - | 1.5~2.5 | - | 3.8~5 | 3~5 | 10~15 | 10~20 | 18~28 | 20~28 |
| 8 | - | - | 0.7~1 | - | 2~2.5 | - | 7~12 | 4~8 | 12~20 | 6~9 |
| 10 | - | - | 0.5~0.6 | - | 1~1.5 | - | 4.5~8 | 3.5~5.5 | 7~12 | 5~6 |
| 12 | - | - | 0.2~0.4 | - | 0.8~1.3 | - | 4~5 | 1.5~3.1 | 4.5~6.5 | 3~4 |
| 14 | - | - | - | - | 0.9~1.2 | - | 1.8~2.7 | - | 3~4 | 2.8~3.2 |
| 16 | - | - | - | - | 0.5~0.8 | - | 1.5~2.5 | - | 2.5~3.5 | 2.5~3 |
| 18 | - | - | - | - | 0.5~0.7 | - | 1~1.8 | - | 1.8~2.2 | 1.1~1.4 |
| 20 | - | - | - | - | 0.5~0.7 | - | 0.9~1.5 | - | 1.5~2.0 | 0.7~1.1 |
| 25 | - | - | - | - | - | - | 0.6~0.9 | - | 0.8~1.5 | 0.5~0.7 |
| 30 | - | - | - | - | - | - | 0.3~0.8 | - | 0.6~1.2 | - |
| 40 | - | - | - | - | - | - | - | - | 0.3~0.5 | - |
Ремонт
✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.
ПНР и запуск станка
✓ Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.
Обучение
✓ Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.
Модернизация
✓ Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.
Кредит и Лизинг
Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.
Наличие Демо-зала
Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!
Гарантия Качества
Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!
Всегда на связи
Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.
Планируете купить лазерный станок по металлу? У нас на сайте вы найдёте исключительно лучшие станки от проверенных временем производителей. Удобные условия кредитования и собственная сервисная служба - гарантия самой низкой стоимости и уверенности в надёжности!
Волоконные лазерные станки для резки металла привлекают внимание повышенной мощностью и специально разработан для внедрения в отраслях, где эффективность резки металлов является основным критерием. В отличии от обычных моделей, лазерные станки по металлу могут удивить производительностью и скоростью резки металла, а также мощными направляющими и качественными двигателями, позволяющими резать и металлы с высокой точностью даже на больших скоростях. Так для чего конкретно нужны оптоволоконные лазеры по металлу? Купить металлорезы (и труборезы в том числе) вы можете перейдя в карточку товара в данном разделе, а детальнее о применимости инструментария станка мы поделимся далее.
Оптоволоконные лазеры по металлу
Очень часто лазерные станки для резки металла приобретаются профильно под расширение цехов. Это профильное оборудование разработанно строго для конкретной цели – резать металл, но в разных её формах. Волоконные лазерные станки по металлу в базовой комплектации справляется с такими материалами достаточно качественно. Его укреплённый корпус и качественные комплектующие дают ему возможность резать практически любые металлы с акцентом именно на точность и продуктивность.
Раскрой металла с помощью лазерного станка производится за счёт луча, который прогревает металл до температуры плавления, в результате чего происходит его испарение. Подача в рабочую зону азота, кислорода, сжатого воздуха или иных газов даёт возможность обеспечивать высокий КПД. Емкостный датчик контролирует расстояние до материала.
Лазерные станки для раскроя металла могут работать с разными видами материалов в разнообразных областях – от производства элементов компьютерной техники до автомобилестроения. Это могут быть черные (нержавеющие, углеродистые и твердосплавные виды стали) и цветные металлы (медь, алюминий, цинк), а также ферросплавы (чугун, титан).
Изучим базовые особенности лазерных станков по металлу:
- Высокая эффективность. Лазерные станки по металлу могут похвастаться отличной точностью обработки при малой стоимости производственного цикла. Данное оборудование может быть подготовлено к запуску в минимальные сроки. С помощью лазерной резки производится большая доля оборудования, требующего точного раскроя.
- Технологичность и долговечность данного оборудования. Срок службы волоконного источника может достигать более 100 000 часов.
- Экономичность. Низкая стоимость реза и низкое энергопотребление. «КПД от розетки» составляет до 53%, а у газовых лазерных станков по металлу - 20% в лучшем случае. Как правило станки данного типа более компактны, что позволяет арендовать меньшее помещение.
Выбираем лазерный станок для резки металла
- Станина. Является ключевой частью станка, и все подвижные и неподвижные элементы конструкции устанавливается на нее, и следовательно ее жесткость будет напрямую влиять на точность обработки.
- Лазерный источник. Основное внимание нужно обращать на мощность ( которая может составлять от пятисот до ста двадцати тысяч ватт), но это не единственный нюанс, который надо держать в голове при выборе. Обратите внимание на показатели гарантии, сервисного обслуживания и тд. Чаще всего вы найдете : IPG, Raycus, Max.
- Лазерная голова. Является важным элементом, направляющим лазерный луч на металл, и её характеристики определят качество обработки. Существуют головы с ручной и автоматической отладкой расстояния до материала. Наиболее популярны лазерные головы: RayTools, SWX, Precitec.
- Система управления. Кроме очевидного функционала может обладать следующими функциями для оптимизации базовых операций: определения положения и формы заготовки, защиты от столкновения и т.д. На рынке чаще всего можно найти : CypCut и CypOne, а также NcEditor (Bodor Pro 2).
- Периферия. Сюда лазерных станков по металлу можно отнести поворотные устройства, выравниватели, выкатные тележки и т.д. Они не являются обязательными для простой работы лазерного станка, но способны создать удобство и сократить временные издержки.
