Лазерный станок CO2 KAMACH HYPE 6090 CCD ® - станок нового поколения, который позволит вам сделать привычную лазерную резку ещё более простым и технологичным процессом! Надоело самому перерисовывать простые макеты? CCD камера модели RUIDA SV300 сделает это за вас, благодаря чему работать теперь станет ещё проще, а сам этап от получения заказа с эскизом до его реализации - будет занимать минимум времени! И всё это благодаря одному технически сложному, но удивительно простому в эксплуатации инструменту - которым пользоваться не сложнее, чем любым другим оборудованием! Лазерный станок с камерой - это новая веха в развитии станков с ЧПУ и хотя, на самом деле, технология отнюдь не является чем-то иновационным, это даже плюс, так как вы можете внедрить в своё производство станок, который уже показал себя с лучшей стороны.
Принцип работы станка:
На рабочем столе лазерного станка размещается материал с нанесенным на него (вышитым, нарисованным, награвированным и др.) изображением. Для максимально быстрой и качественной вырезки по заданным параметрам необходимых изображений используется встроенная цифровая камера, расположенная рядом с лазерной головкой, которая сканирует изображенные на материале объекты и передает рисунок на экран монитора компьютера. Оператор выбирает объект, при необходимости - редактирует, вносит корректировки и устанавливает параметры резки. Далее лазерный луч вырезает все объекты, соответствующие заданным ранее контурам изображения, используя при этом параметры резки, установленные оператором лазерного станка. Те объекты на материале, которые не соответствуют заданным контурам изображения, останутся нетронутыми. Функция оптического распознавания объектов незаменима для производителей, которым для обеспечения технологического процесса необходимо вырезать большое количество элементов к примеру: шильд, аппликаций, ярлычков, этикеток, нашивок и пр.
Лазерный станок с камерой работает в трех вариациях:
1. Без участия камеры, когда необходима обычная резка и гравировка и раскроя материала.
Данная работа выполняется в стандартной программе RDWorks (Laser Work). Иными словами, приобретая KAMACH 6090 HYPE CCD - вы не ограничиваете себя резкой исключительно контурных объектов под сканирование. Это полноценный лазерный станок, расчитанный на широкий спектр работ и манипуляций с самыми различными материалами. Принцип работы в данном случае аналогичный стандартному алгоритму - векторный файл с необходимыми параметрами загружается в станок (с компьютера, либо с USB-флешки). Затем задаются параметры мощности лазерного луча и скорости движения лазерной головы. После нажатия на старт станок производит резку по заданному вектору.
2. С использованием камеры в случае необходимости распознавания меток. Данная работа выполняется в программе RDCMarkVision.
Эта функция используется для вырезания крупных объектов, которые могут попасть в поле сканирования камеры только частями. То есть, используется для вырезания крупных объектов, которые не влезают в область рабочего поля целиком. Для вырезания таких объектов необходимо заранее разместить (нашить, напечатать) на материале изображение двух меток, между которыми размещен нужный объект. Метки могут быть любой формы и размера (точки, крестики, кружки). Далее, оператор задает в векторном файле все параметры объекта, который необходимо вырезать (длина, ширина, количество, контур и т.д.), а также, сканирует в векторный файл обе метки. По этим меткам задается позиционирование в программе. Далее, при резке файла станок находит заданные метки на материале, и, определив по ним вектор резки (с учетом ранее заданных параметров), вырезает нужные объекты. Эта функция значительно облегчает работу с крупногабаритными материалами, что особенно полезно в цехах с ограниченным рабочим пространством.
3. С использованием камеры в случае работы с векторным изображением. Данная работа выполняется в программе RDVision.
Эта функция используется для вырезания небольших повторяющихся объектов (нашивок, шевронов, аппликаций, вышивок и прочих мелких изображений).В данном случае заготовка с изображением размещается на рабочем столе лазерного станка. Камера фиксирует нужный объект и отображает его на экране компьютера. Оператор в программе создает для указанного объекта вектор, вручную задавая его края. Далее, оператор задает параметры резки и сохраняет данный векторный файл. Следующим шагом оператор определяет количество вырезаемых объектов по горизонтали и по вертикали, а также, указывает размер объекта. После запуска станка в режиме резки, необходимые оператору объекты обнаруживаются программой самостоятельно по ранее заданным параметрам, после чего вырезаются по тем размерам, которые были заданы в программе.

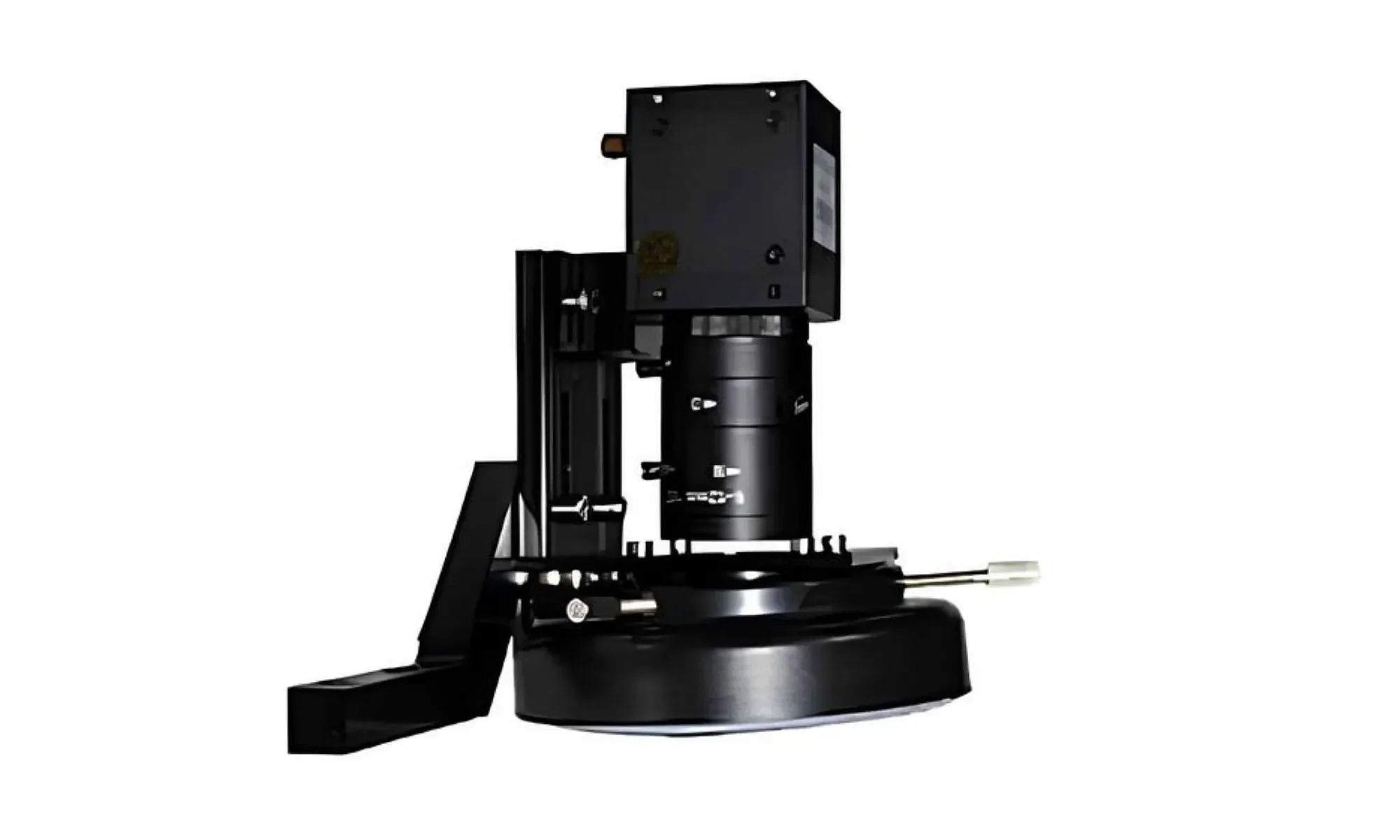

Камера CCD - RUIDA SV300
✓ Особенность данного лазерного станка заключается в CCD-камере, которая идёт в комплекте и упрощает процесс обработки;
✓ Камера позволяет системе управления самостоятельно считывать контуры рисунка на заготовке и передавать его оператору;
✓ После внесения корректировок можно запускать резку материала.

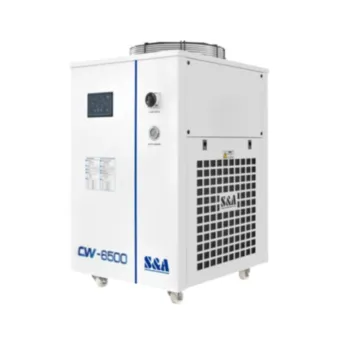

Чиллер от S&A в комплекте!
Экономия до 50 000 ₽
- ✓ Самый надёжный производитель чиллеров!
- ✓ Запуск без сложных настроек;
- ✓ Продлевает срок службы лазерной трубки;
- ✓ Индикация температуры;
- ✓ Точность ± 1°C;
Мощная вытяжка 550 Вт в комплекте!
- ✓ Качественное дымоудаление!
- ✓ Никакого задымления даже с закрытой крышкой;
- ✓ Всё необходимое для подключения - в комплекте;
- ✓ 550 Вт - высокая мощность всасывания продуктов горения.
Ruida RDC8445 – контроллер нового поколения
- ✓ 1 ГБ объём памяти позволяет хранить до 1200 файлов задач
- ✓ Расширен максимальный размер имени файла до 16 символов;
- ✓ До четырёх каналов управления сервоприводом или шаговым двигателем;
- ✓ Загрузка макетов по USB, LAN, с флэшки или по Wi-Fi;
- ✓ Больше подробностей можно узнать здесь.
Световая индикация об ошибках и общей работе контроллера. WAGO надежные и качественные разьемы. Пластиковый и изолированный корпус. Все интерфейсы подписаны. Постоянно обновляется программа RDWORK.
Конструкция корпуса предусматривает возможность демонтажа
отдельных элементов перед транспортировкой и установкой станка.
Это особенно удобно при доставке оборудования в помещения
с ограниченным доступом.
Подъёмный стол позволяет изменять рабочую высоту
и адаптировать станок под заготовки различной толщины
и конфигурации.
В комплектацию входят два типа рабочих поверхностей,
которые можно использовать в зависимости от материала
и характера обработки.
Корпус лазерного станка имеет съёмные панели на тыльной и передней сторонах, что позволяет обрабатывать длинные детали без предварительного раскроя.
Разборный корпус
Моторизированный подъёмный стол
Сотовый стол и ламели
Сквозной стол
Очень надежные и неприхотливые
Тип мотора:
Скорость резки: 0 — 18000 мм/мин
Скорость гравировки: 0 — 60000 мм/мин
Мотор не имеет трущихся элементов, что обеспечивает
его долгий срок службы.
За счет точного управления контроллером шагами и
направлением станок точно исполняет задание.
Увеличивает крутящий момент до 3 раз
Уменьшает дискретность до 3 раз
Улучшает динамику работы до 3 раз
Увеличение крутящего момента позволяет быстрее
перемещать портал и лазерную голову.
Снижение нагрузки на мотор за счет увеличения
крутящего момента улучшает динамику и сокращает
время обработки.
Профильные рельсовые направляющие
Срок службы до 7 лет
Высокая скорость перемещения
Высокая точность
Линейные рельсовые направляющие 15 мм, Зубчатый ремень HTD 3M 15 мм
в связке обеспечивают высокую скорость перемещения
и точность.
Усилены металлическим кордом
Долгий срок службы до 36 месяцев
Высокая степень точности даже при самой тонкой
обработке материалов
Не требуют особого ухода, а замену может осуществить
даже оператор станка
Зубчатые ремни обеспечивают передачу крутящего момента
с мотора на портал и лазерную голову, обеспечивая
точное перемещение.
Шаговые моторы
Ременной редуктор
Линейные направляющие
Зубчатые ремни
RECI — производитель CO₂-лазерных трубок,
известных стабильностью работы и широким выбором
мощностей для лазерного оборудования.
LASEA — производитель CO₂-лазерных трубок
для лазерного оборудования различной мощности.
Решения производителя ориентированы на стабильную
работу и предсказуемые характеристики.
SPT производит CO₂-лазерные трубки для станков
различного назначения. В линейке представлены
модели разных мощностей для подбора под конкретные
задачи лазерной обработки.
RECI
LASEA
SPT
Акрил
Скорость резки, мм/с
Что может лазерный станок?
Подскажем и поможем начать зарабатывать!
Обрабатываемые материалы
Фанера
Резка и гравировка
Дерево
Резка и гравировка
Оргстекло
Резка и гравировка
Бумага
Резка и гравировка
Кожа
Резка и гравировка
Акрил и полистирол
Резка и гравировка
Картон
Резка и гравировка
Ткань
Резка и гравировка
Список
Развернуть/свернуть
Программное обеспечение для подготовки заданий
и управления лазерными станками с контроллерами
RUIDA.
В программе можно создать или импортировать макет,
настроить параметры обработки, проверить траекторию
и передать задание на станок.
Интерфейс рассчитан на ежедневную работу оператора:
основные инструменты находятся под рукой,
а сложные операции выполняются без необходимости
использовать несколько отдельных программ.
Рисование, редактирование, выравнивание,
клонирование и другие инструменты доступны
непосредственно в RdWorks.
Поддержка плагинов позволяет передавать задания
из привычных графических редакторов непосредственно
в систему управления.
Быстрое создание копий деталей с заданным количеством
строк и столбцов позволяет ускорить подготовку серийных
изделий.
Автоматическое исправление разомкнутых линий
помогает подготовить корректный контур
для последующей резки.
До 255 параметров обработки в одном проекте:
резка, гравировка, пунктир и другие операции
можно объединить в одном задании.
Оптимизированный порядок обработки сокращает
лишние перемещения и помогает уменьшить
время выполнения задания.
Оператор может задать последовательность обработки
вручную или использовать автоматическую сортировку
объектов.
Выбор точки входа позволяет разместить врезку
в менее заметном месте и получить более аккуратный
край готовой детали.
Перемычки удерживают детали в листе во время резки,
предотвращая их смещение и выпадение.
Передача заданий на станок через USB,
LAN или Wi-Fi в зависимости от установленного
оборудования.
Диагностика помогает обнаружить разрывы,
пересечения и другие ошибки в подготовленном
файле до начала обработки.
Предварительный просмотр траектории позволяет
проверить последовательность операций и оценить
время обработки до запуска станка.
RdWorks
Создание и подготовка макета
Создание макета
Работа с CorelDRAW, Illustrator и AutoCAD
Массивы объектов
Замыкание контуров
Настройка и оптимизация обработки
Несколько операций в одном задании
Оптимизация траектории
Порядок обработки
Настройка врезок
Мосты и перемычки
Управление и контроль
Передача файлов
Проверка макета
Симуляция
✓
