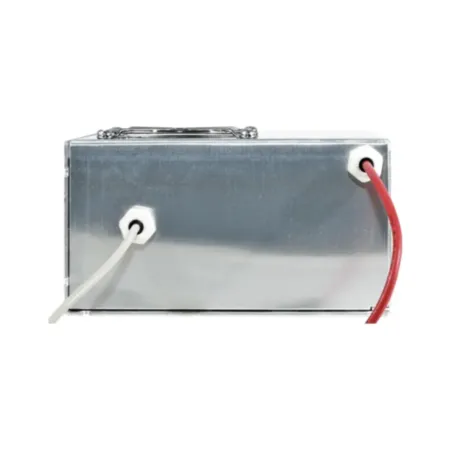

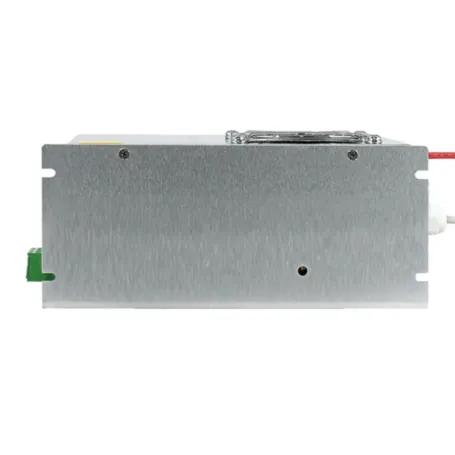

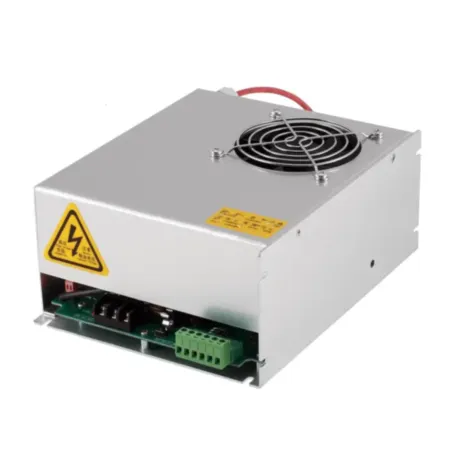

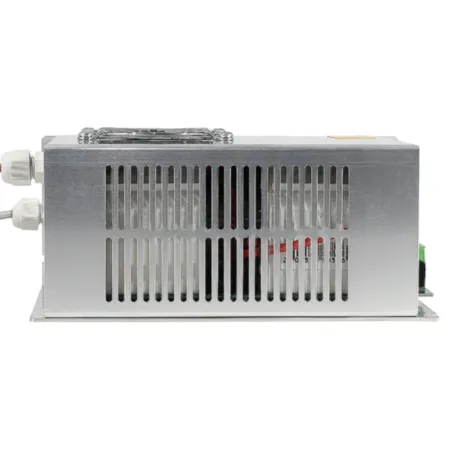

Блок высокого напряжения (БВН) — это ключевой элемент любого лазерного станка с CO₂-трубкой. Он отвечает за «розжиг» лазерной трубки, преобразуя обычное сетевое напряжение 220 В в высокое напряжение (до 35 кВ), необходимое для генерации лазерного луча.
Без качественного блока розжига лазерная трубка просто не запустится. LaserPWR DY10 предназначен для работы с CO2 лазерными трубками мощностью от 60 до 100 Вт (RECI, LASEA, YONGLI, Yongli, SPT и другие). Он идеально подходит для лазерных станков, занимающихся резкой и гравировкой неметаллических материалов: фанеры, акрила, оргстекла, кожи, ткани, пластика и дерева.
Зачем выбирать блок высокого напряжения с запасом по мощности
Рекомендуется подбирать блок розжига чуть большей мощности, чем номинал вашей лазерной трубки. Если трубка рассчитана на 80 Вт — лучше взять БВН на 100 Вт. В этом случае блок работает с меньшей нагрузкой, меньше греется, показывает более стабильные параметры и дольше служит. Особенно это важно при длительной резке толстых материалов и высокоскоростной гравировке, где нагрузка на блок максимальна.
Блок LaserPWR DY10 работает в диапазоне 60–100 Вт. Силу тока можно точно настроить под конкретную трубку с помощью специального переменного резистора (потенциометра), расположенного на боковой панели блока. Правильная настройка тока — залог долгой жизни лазерной трубки.
Как работает TTL-управление в блоке LaserPWR DY10
TTL-управление — это простой и надёжный цифровой способ включения и выключения лазерного луча с помощью сигнала 0–5 В от контроллера станка (Ruida, TopWisdom и др.).
Блок поддерживает два режима:
- TH (высокий уровень) — лазер включается при сигнале ≥ 3 В;
- TL (низкий уровень) — лазер включается при сигнале ≤ 0,3 В.
TTL отвечает только за быстрое включение/выключение луча (например, при гравировке изображений). Плавная регулировка мощности лазера осуществляется отдельно через клемму IN аналоговым сигналом 0–5 В или ШИМ. Такая схема обеспечивает минимальную задержку, защиту от нештатных ситуаций и точное управление лазером.
Надёжность и наработка на отказ 10 000 часов
Наработка на отказ (MTBF) 10 000 часов — это показатель надёжности, который означает, что в среднем блок может работать 10 000 часов до возникновения отказа. Это не гарантия, что каждый блок проработает ровно столько, а статистическая характеристика всей партии.
При работе станка по 8 часов в день:
- При OEE 50 % (средняя эффективность) — это примерно 6–7 лет реальной эксплуатации;
- При OEE 30 % (низкая загрузка) — более 10 лет.
Учитывая, что жизненный цикл электронной компонентной базы современных БВН обычно не превышает 7 лет (из-за старения конденсаторов, оптопар и других элементов), 10 000 часов — это очень достойный показатель надёжности для блока данного класса.
Блок LaserPWR DY10 имеет высокий КПД (около 90 %), встроенную защиту от отсутствия воды в системе охлаждения и другие функции, которые продлевают срок службы как самого блока, так и лазерной трубки.
Важность качественного высоковольтного кабеля и клемм
Блок высокого напряжения выдаёт до 35 кВ. Использование дешёвого или неподходящего высоковольтного кабеля часто приводит к пробою, утечкам тока, искрению и преждевременному выходу из строя как блока, так и лазерной трубки.
Рекомендуется применять специальный высоковольтный кабель ТВ-40, рассчитанный на такое напряжение. Для надёжного и безопасного соединения используйте фирменные высоковольтные клеммы папа и мама — они обеспечивают плотный контакт, минимизируют потери и предотвращают пробой.
Экономия на кабеле и клеммах — одна из главных причин частых поломок снижение производительности лазерных станках.
Преимущества LaserPWR DY10
- Совместимость с большинством CO₂-трубок 60–100 Вт
- TTL-управление с обратной связью и индикацией
- Встроенная система тестирования и защиты
- Регулировка тока под любую трубку
- Высокий КПД и низкий нагрев
- Наработка на отказ 10 000 часов
- Удобное крепление внутри корпуса станка
Перед покупкой блока высокого напряжения DY10 рекомендуем проконсультироваться со специалистами — мы поможем правильно подобрать модель под вашу лазерную трубку и контроллер.
Регулировка силы тока под мощность лазерной трубки
Блок рассчитан на работу с лазерными трубками мощностью до 130 Вт. Также, предварительно понизив силу тока, прибор можно использовать и с лазерными трубками меньшей мощности.
Для настройки силы тока блок имеет переменное сопротивление, которым можно произвести настройку. Неправильная настройка силы тока может привести к преждевременному выходу лазерной трубки из строя.
Использование лазерной трубки меньшей мощности без предварительного настройки силы тока может привести к быстрому выходу ее из строя!

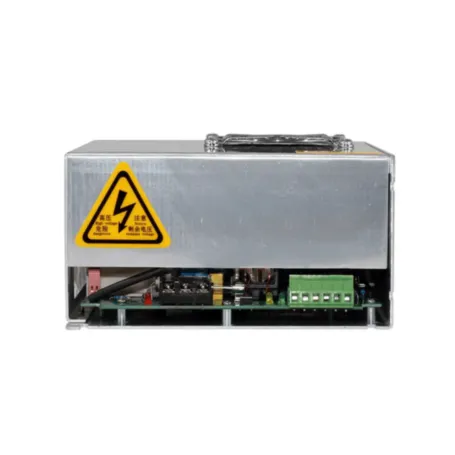

Клеммы и индикаторы высоковольтного блока питания для лазерных трубок
Особенности и преимущества блоков LaserPWR DY
Работа с трубками мощностью до 100 Вт от различных производителей.
Легкое управление: старт и стоп лазера контролируется сигналом TTL.
Защита выходной цепи от обрыва, способного привести к пробою.
Встроенная система тестирования работоспособности и подключения.
Индикация сигнала TTL, выходного напряжения и наличия воды.
Удобная установка в корпус лазерного станка.
Схемы подключения блока LaserPWR DY и лазерной трубки
Общая схема соединения
5V - На выходе 5В, максимальный выходящий ток 20мА.
TH - Управление лазером, TH≥3В, при вкл лазерном луче; ТL≤0,3В, при выкл лазерном луче.
TL - Управление лазером: TH≥3В, при выкл лазерном луче; ТL≤0,3В при вкл лазерном луче.
WP - Управление лазером: TH≥3В, при выкл лазерном луче; ТL≤0,3В при вкл лазерном луче.
G - Клемма должна быть связана с управляющей платой а та с заземлением корпуса станка.
IN - Мощность лазера можно контролировать сигналом 0-5В или сигналом 5В ШИМ.
Схема для режима высокого уровня (TLH)
Схема для режима низкого уровня (TLL)
