Шаговый двигатель Leadshine 573S15-L

Трехфазный шаговый двигатель Leadshine 573S15-L. Ток фазы: 5,8 А. Угловой шаг: 1,2 градуса. Устанавливается на станки: VENO 530

5 500

+7 (800) 555-79-69

Параметр	Значение
Ток/фазы, А:	5.8
Фазы:	3
Сопротивление/фаза, Ом:	0.7
Индуктивность/фаза, мГн:	1.35
Крутящий момент, N.cm:	6.8
Колличество проводов:	6
Момент инерции ротора, г/см2:	400
Угловой шаг, градус:	1.2
Погрешность углового шага, град:	± 5% (полный шаг, без нагрузки)
Рабочая температура:	-10°C ~ +50°C
Сопротивление изоляции:	≥ 100 MΩ, 500 VDC
Диэлектрическая прочность:	500 VAC до одной минуты
Максимальное радиальное биение вала двигателя, мм:	0.06 (при нагрузке 450 грамм)
Максимальное осевое биение вала двигателя, мм:	0.08 (при нагрузке 450 грамм)
Максимальный нагрев двигателя:	80°C (при номинальном токе, 2 фазы)
Длина, мм:	76
Вес, кг:	1.0

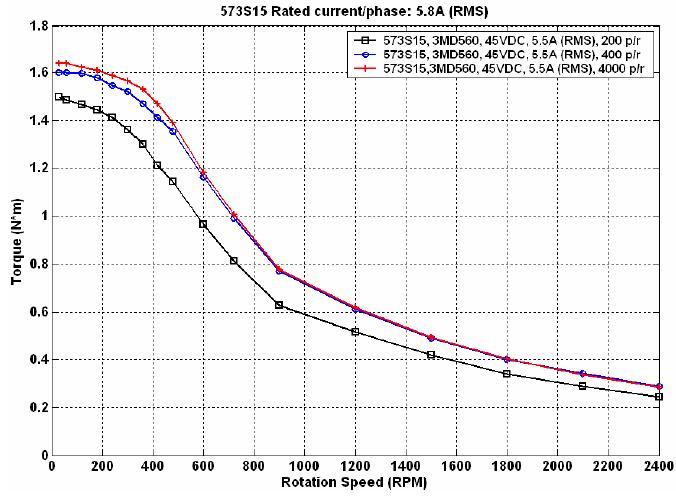

ДИАГРАММА:

leadshine-573s15-l-diagramm

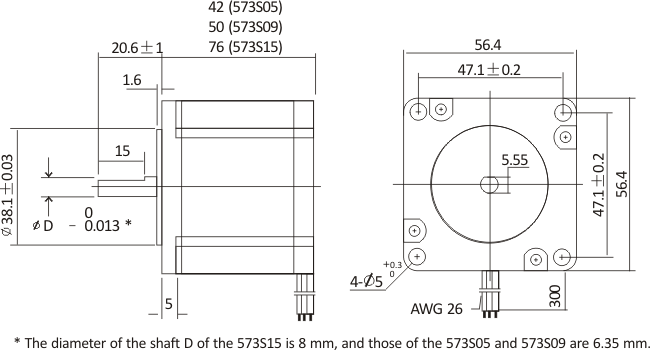

ГАБАРИТЫ

leadshine-573s15-l-chema

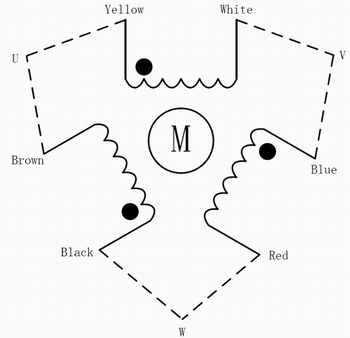

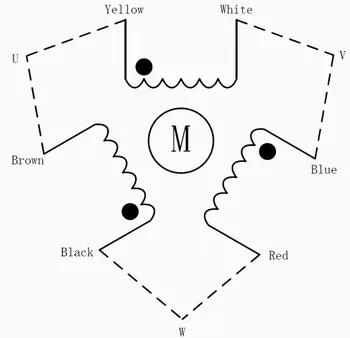

Электрическая схема:

leadshine-573s15-l-contakt
