Блок высокого напряжения LaserPWR T-150 (150 Вт)

Блок высокого напряжения LaserPWR T-150 (150 Вт)

Модель лазерного источникаLASEA F4 (100-120 Вт), LASEA F6 (130-150), LASEA F8 (150-180), RECI T2 (90-100 Вт), RECI T4 (100-130 Вт), RECI W2 (90-100 Вт), RECI W4 (100-130 Вт), YONGLI R5 (100-110 Вт), YONGLI R7 (130-140 Вт), YONGLI R9 (140-150 Вт), YONGLI A4s (100-130 Вт), YONGLI A6s (130-160 Вт), YONGLI A8s (150-180 Вт), AiPulong EDC50 (40-50 Вт), Tongli TLC845-50 (40-50 Вт)
Электропитание220 Вольт
ПроизводительLaserPWR
Смотреть все характеристики
В наличии
24 900
Быстрый заказ
Блок высокого напряжения LaserPWR T-150 (150 Вт) теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кратчайшие сроки

Оплата

  • Наличные при получении в офисе
  • Банковская карта
  • Безналичный платеж

Блок высокого напряжения T-150 предназначен для обеспечения правильной работы лазерного излучателя в заданных режимах.

Блок может работать с лазерными трубками AiPulong 1600 (80 Вт), Lasea CL1600 (80 Вт), Tongli 1600 (80 Вт) и др. аналогичные.

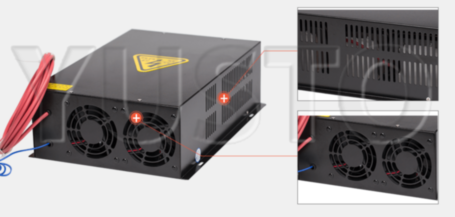

Блок имеет стальной корпус, который выполняет функцию пассивного радиатора, отводя тепло от электронных компонентов. В качестве активного охлаждения используется вентилятор, который принудительно охлаждает трансформаторы и электронные компоненты.

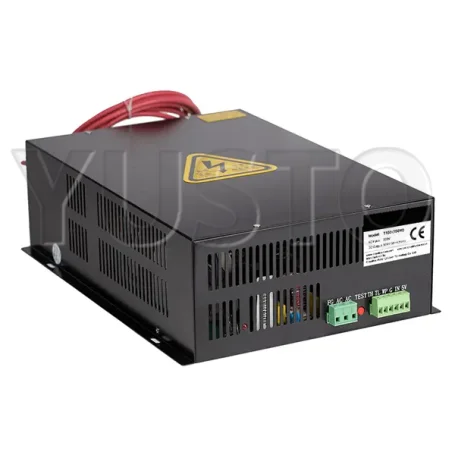

Для подключения у блока имеется две клеммы: первая - трёхконтактная клемма (AC-AC-G) - для подключения электропитания 220В и заземления, а вторая - шестиконтактная (TLH-TLL-P-G-IN-5V) - для подключения управляющих проводов.

ПРИНЦИП РАБОТЫ

С материнской платы лазерного станка поступает сигнал на блок высокого напряжения. В зависимости от поступившего сигнала блок подаёт требуемое напряжение и силу тока на лазерную трубку, что приводит к возбуждению газовой среды и испусканию лазерного излучения.

T-150 может работать без системы управления, для этого к клемме управления подключается потенциометр.

ПОДКЛЮЧЕНИЕ

Блок питания может работать как с системой управления, так и без неё.

Для подключения систем управления, типа RuiDa RDLC320A, используются клеммы TLL-G-IN. В некоторых случаях используются клеммы TLH-G-IN. К клеммам P(W)-G подключается датчик воды или устанавливается перемычка, если датчик подключен к материнской плате.

Для подключения без системы управления к клеммам G-IN-5V подключается потенциометр. К клеммам P(W)-G подключается датчик тока воды для обеспечения защиты лазерной трубки.

Для правильного функционирования защиты блока T-150 должно быть подключено заземление.

Служба технической поддержки

Максимальная мощность150 Вт
Модель лазерного источникаLASEA F4 (100-120 Вт), LASEA F6 (130-150), LASEA F8 (150-180), RECI T2 (90-100 Вт), RECI T4 (100-130 Вт), RECI W2 (90-100 Вт), RECI W4 (100-130 Вт), YONGLI R5 (100-110 Вт), YONGLI R7 (130-140 Вт), YONGLI R9 (140-150 Вт), YONGLI A4s (100-130 Вт), YONGLI A6s (130-160 Вт), YONGLI A8s (150-180 Вт), AiPulong EDC50 (40-50 Вт), Tongli TLC845-50 (40-50 Вт)
Сигнальные лампыРабота лазера, Работа датчика воды, Режим работы TLL
УправлениеTLL регулирование низкого уровня работы, TLH регулирование высокого уровня работы
Скорость отклика1 мс
Время работы на отказ10000 ч
Эффективность90 %
Тестовый режимКнопка "ТЕСТ"
Максимальное выходное напряжение40 кВ
Максимальный рабочий ток38 мА
Рабочая температура10 — 40 °C
Электропитание220 Вольт
Потребляемая мощность550 Вт
ПроизводительLaserPWR

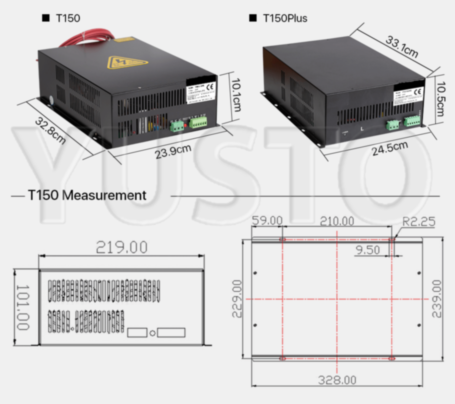

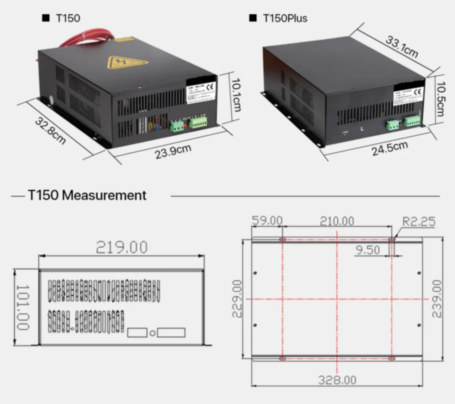

Размер без упаковки328 × 239 × 101 мм
Масса нетто3 кг
Масса брутто4 кг
Страна производстваКНР

*Установка сервисным инженером ЮСТО — это:

  • Быстрый ввод оборудования в работу
  • Профессиональная установка и настройка
  • Обучение
  • Профессиональные консультации по эксплуатации оборудования
  • Увеличенная гарантия
Клемма 2EDGK-5.08-06P1 шт
Высоковольтный провод 1,5 м с клеммой1 шт
Блок высокого напряжения1 шт
