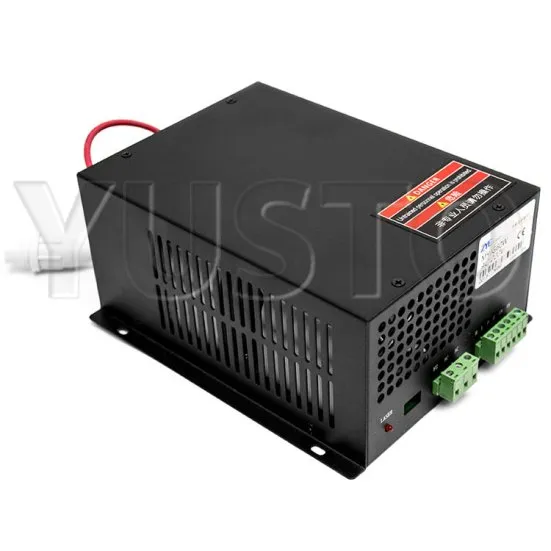

Блок высокого напряжения NMG100W (80-100 Вт)

Блок высокого напряжения NMG100W (80-100 Вт)

Блок высокого напряжения для розжига лазерной трубки мощностью 60, 80 Ватт
Смотреть все характеристики
14 900
  • Самовывоз бесплатно
  • Гарантия 6 мес
  • Настройка, запуск, обучение

государственное финансирование

В связи с нестабильным курсом валют, цены на товары (включая "Под заказ") могут быть неактуальны. Уточняйте у менеджеров и операторов YUSTO.

Блок высокого напряжения NMG100W (80-100 Вт) - краткий обзор


Лазерный луч не появляется в излучателе из ничего. Чтобы его сформировать, требуется специальный элемент комплектации устройства, который называется блоком розжига. Что это за блок? Элемент станка, отвечающий за "розжиг" лазера. Иными словами, в нём формируется начальное напряжение для преобразования электричества в лазерный луч. Блок питания следует выбирать строго в соответствии с мощностью излучателя, так как первичный импульс напряжения создаётся в зависимости от газовой среды и для трубок большей мощности, следовательно, будет необходим более мощный блок розжига. Любая замена излучателя на более мощный потребует купить блок высокого напряжения для лазерной трубки соответствующей мощности. Прежде чем купить БВН - обязательно проконсультируйтесь с нашими менеджерами!


Блок высокого напряжения NMG100W (80-100 Вт) предназначен для обеспечения правильной работы лазерного излучателя в заданных режимах.

Блок может работать с лазерными трубками следующих моделей: LASEA CL1200 (60-70 Вт), LASEA CL1600 (80-90 Вт), LASEA F2 (80-95 Вт), RECI W1 (75-90 Вт), RECI W2 (90-100 Вт), YONGLI 1200-G (65-75 Вт), YONGLI R1 (60-70 Вт), YONGLI R3 (80-90 Вт), Tongli TLC845-50 (40-50 Вт).

Блок высокого напряжения NMG100W (80-100 Вт) имеет стальной корпус, который выполняет функцию пассивного радиатора, отводя тепло от электронных компонентов. В качестве активного охлаждения используется вентилятор, который принудительно охлаждает трансформаторы и электронные компоненты.

ПРИНЦИП РАБОТЫ

С контроллера управления поступает сигнал на БВН. В зависимости от поступившего сигнала блок подаёт требуемое напряжение и силу тока на лазерную трубку. Происходит испускание лазерного излучения.

Блок высокого напряжения NMG100W (80-100 Вт) работает с разными системами управления, а так же может работать автономно.

ПОДКЛЮЧЕНИЕ

Для подключения систем управления, типа RuiDa RDC6442, используются клеммы TLL-G-IN. В некоторых случаях используются клеммы TLH-G-IN. К клеммам P(W)-G подключается датчик воды или устанавливается перемычка, если датчик подключен к материнской плате.

Для подключения без системы управления к клеммам G-IN-5V подключается потенциометр. К клеммам P(W)-G подключается датчик тока воды для обеспечения защиты лазерной трубки.

Схема подключения представлена в паспорте оборудования.

ВНИМАНИЕ!

Блок высокого напряжения NMG100W (80-100 Вт) необходимо заземлить во избежание потери гарантии.

Неправильная настройка силы тока блока высокого напряжения может привести к преждевременному выходу лазерной трубки или блока из строя.
