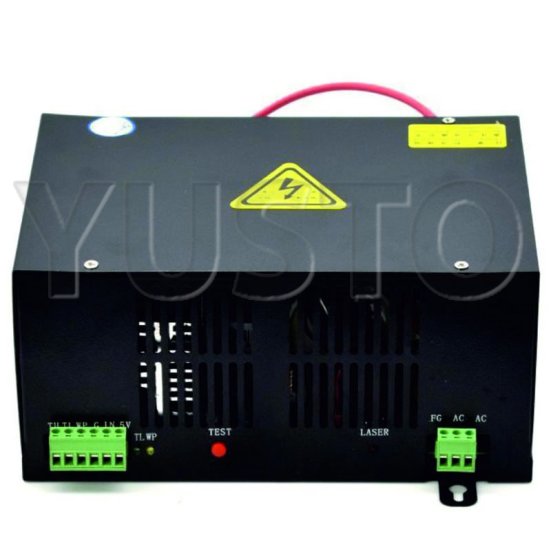

Блок высокого напряжения LaserPWR T-60 (40-60 Вт)

Блок высокого напряжения T-60 предназначен для обеспечения правильной работы лазерного излучателя в заданных режимах.

Блок может работать с лазерными трубками AiPulong 1200 (60 Вт), Lasea CL1200 (60 Вт), Tongli 1200 (60 Вт) и др. аналогичные.

Блок имеет стальной корпус, который выполняет функцию пассивного радиатора, отводя тепло от электронных компонентов. В качестве активного охлаждения используется вентилятор, который принудительно охлаждает трансформаторы и электронные компоненты.

Для подключения у блока имеется две клеммы: первая - трёхконтактная клемма (AC-AC-G) - для подключения электропитания 220В и заземления, а вторая - шестиконтактная (TLH-TLL-P-G-IN-5V) - для подключения управляющих проводов.

ПРИНЦИП РАБОТЫ

С материнской платы лазерного станка поступает сигнал на блок высокого напряжения. В зависимости от поступившего сигнала блок подаёт требуемое напряжение и силу тока на лазерную трубку, что приводит к возбуждению газовой среды и испусканию лазерного излучения.

T-60 может работать без системы управления, для этого к клемме управления подключается потенциометр.

ПОДКЛЮЧЕНИЕ

Блок питания может работать как с системой управления, так и без неё.

Для подключения систем управления, типа RuiDa RDLC320A, используются клеммы TLL-G-IN. В некоторых случаях используются клеммы TLH-G-IN. К клеммам P(W)-G подключается датчик воды или устанавливается перемычка, если датчик подключен к материнской плате.

Для подключения без системы управления к клеммам G-IN-5V подключается потенциометр. К клеммам P(W)-G подключается датчик тока воды для обеспечения защиты лазерной трубки.

Для правильного функционирования защиты блока T-60 должно быть подключено заземление.
