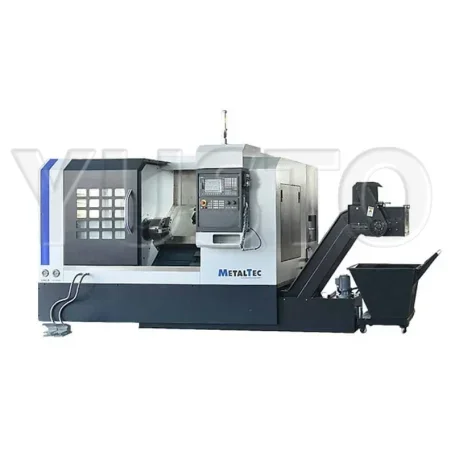

Токарный станок по металлу ЧПУ с наклонной станиной MetalTec ТС 45x500 (Комплектация ПРОМ+)

Токарный станок по металлу ЧПУ с наклонной станиной MetalTec ТС 45x500 (Комплектация ПРОМ+)

Максимальный диаметр изделия: 450 мм. Расстояние между центрами: 500 мм. Макс. диаметр обработки над суппортом: 180 мм. Диаметр отверстия шпинделя: 50 мм. 12-ти позиционная приводная позиционная голова.
Смотреть все характеристики
6 012 961
  • Самовывоз бесплатно
6 614 300
  • Самовывоз бесплатно
  • Настройка, запуск, обучение


система мониторинга conintel бесплатно к оборудованию от 1 млн рублей
До 60% повышение производительности
Система мониторинга Conintel в подарок!
  • Повышение загрузки производства
  • Снижение простоев оборудования
  • Увеличение выпуска продукции
  • Рост трудовой дисциплины
  • Онлайн контроль станков и персонала

Подробнее о системе:   Скачать презентацию

В 2024 году Conintel вошел в ТОП 24 победителей форума федеральной инициативы «Национальная Технологическая Революция 20.35»

* Оставьте заявку на оборудование и получите индивидуальное предложение!

MetalTec ТС 45x500 (Комплектация ПРОМ+) токарный станок с ЧПУ с наклонной станиной прекрасно подходит для производства различных типов металлических изделий, в особенности для деталей, имеющих наклонную или коническую поверхность. Данный тип станков массово используется как на опытных производствах (на предприятиях металлообрабатывающей отрасли), так и в образовательных учреждениях.

Кабинетное ограждение

Кабинетное ограждение


Станок оснащён концевым датчиком открытия двери для безопасной работы;

Удобная дверь кабинетного ограждения на направляющих для защиты оператора;

На двери предусмотрено смотровое окно для визуального контроля обработки;

Благодаря светофору на корпусе станка, отражающему состояние выполнения работ, легко осуществлять контроль обработки, что повышает производительность оборудования;

Высокое качество лакокрасочного покрытия.



Наклонная монолитная массивная станина из чугуна

Наклонная монолитная массивная станина из чугуна


Осуществляет стабильность и надёжность конструкции;

Для снятия напряжения станина проходит термическую обработку;

Гарантирует отсутствие вибраций при обработке, предотвращая деформацию изделия;

Внутренние части усилены ребрами жёсткости, обеспечивая практически неограниченный запас прочности.

В стандартной комплектации станок оборудован виброопорами.

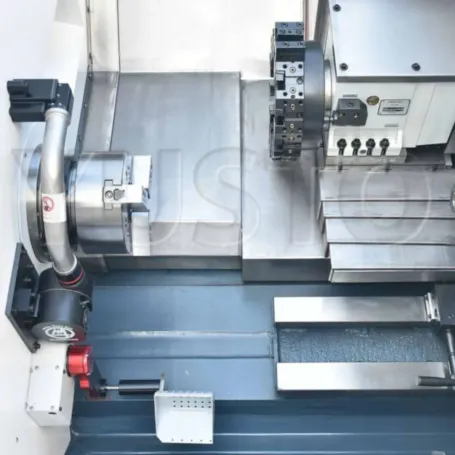

12-ти позиционная приводная револьверная голова

12-ти позиционная приводная револьверная голова

Гарантирует стабильность при обработке и её повторяемость;

Конструкция головы демонстрирует долговечность и надёжность;

Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке;

Позволяет быстро производить замену инструмента, минимизируя время простоя станка при переходе от одной операции к другой.

Данная модель револьверной головы оснащается инструментальными блоками для обработки внешнего диаметра.

В комплекте идут 2 блока приводного инструмента: ATH30-ER25 и RTH30-ER25.



Серводвигатель шпинделя

Серводвигатель шпинделя


Устойчивость к перегрузкам;

Высокий крутящий момент;

Разработан с использование передовых технологий;

Минимизация потребления электроэнергии;

Отсутствие шумных компонентов.

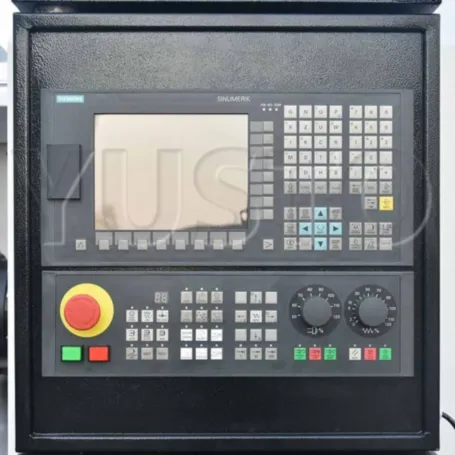

Приводная система Siemens

Приводная система Siemens

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона;

Система предоставляет оптимальное управление энергопотреблением для снижения энергозатрат;

Обладает широким диапазоном возможностей настройки под конкретные нужды для производства;

Разработана для обеспечения надежной работы приводных систем даже в самых требовательных условиях эксплуатациии;

Предоставляет высокую точность управления скоростью и положением (что необходимо для точного позиционирования и контроля скорости).



Линейные направляющие HIWIN

Линейные направляющие HIWIN

Очень надежные и неприхотливые

Имеют срок службы до 7 лет

Произведены в Тайване

Есть официальные представители в РФ

Данные направляющие разработаны для станкостроения, как наиболее универсальные направляющие для задач, особо требовательных к повышенной плавности хода и высоким возможностям по грузоподъемности оборудования.

ШВП

Шарико-винтовая пара TBI

Обладает длительным сроком службы

Предоставляет высокую точность

Произведена в Тайване

Обеспечивает самовыравнивание с незначительной погрешностью и выдерживает более высокую осевую нагрузку, что позволяет добиваться значительно большей точности. Прецизионная шлифованная резьба винта и шлицевая канавка обеспечивают плавный ход шарикоподшипника во время работы.


Гидравлический патрон

Трехкулачковый самоцентрирующийся гидравлический патрон


Высокое быстродействие;

Постоянное зажимное усилие на кулачках;

Снижает физическую утомляемость работника;

Погрешность точности центрирования детали не превышает 0,05 - 0,08 мм.



Телескопические защиты

Телескопические защиты


Увеличивают срок службы направляющих;

Защита от внешних механических воздействий;

Сохраняют параметры точности и позиционирования;

Исключает попадания стружки и СОЖ на подвижные элементы станка.



Шкаф с компонентами

Шкаф с компонентами


Бесперебойная работа за счет дистанцирования приводов серводвигателей Siemens, отвечающих за перемещение суппорта от инвертора, от других компонентов;

Качественное расположение электрокомпонентов обеспечивает стабильную работу станка и снижает помехи и наводки;

Металлический шкаф ограничивает доступ посторонних лиц к электронным и электрическим элементам станка;

Благодаря системе кондиционирования электрокомпоненты надёжно охлаждаются в процессе работы станка.



Опция: транспортер ленточного типа

Опция: транспортер ленточного типа


Транспортер применяется для удаления стружки из станка и выпуска ее в тележку с минимальным выводом СОЖ;

Транспортер необходим, если вы заинтересованы в высокопроизводительном использовании станка;

Тележка прилагается в комплекте к транспортеру.



Прочие опции:

Измерение и привязка инструмента

Измерение и привязка инструмента

Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: вручную (оператором; при средней загруженности производства) или автоматически (приводом; при высокой загруженности). Данная опция является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.

Деталеуловитель

Деталеуловитель

Деталеуловитель - это сегмент станка, принимающий готовую деталь. Он подхватывает деталь во время отрезания и направляет её в специальный отсек.

Система удаления и фильтрации масляного тумана

Система удаления и фильтрации масляного тумана

Необходима для удаления (сбора) масляного, водяного и/или другого тумана охлаждающей жидкости из окружающей среды во время механообрабатывающего станка и тем самым обеспечения более чистой рабочей среды и защиты оператора станка. Эта система значительно снижает воздействие масляного тумана, сводя к минимуму загрязнение воздуха в помещении.

Система подачи СОЖ

Система подачи СОЖ

Позволяет оптимизировать удаление стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением. Благодаря этому режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономить на инструменте и времени его замены.


Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения



Схемы обработки


1. Осевое сверление   2. Развёртывание

3. Наружное (проходное) точение   4. Точение канавки

5. Точение фаски   6. Точение конуса

7. Точение торца   8. Резьбонарезание

9. Расточка   10. Накатка профиля


Наклонная станина токарного станка позволяет обрабатывать, соответственно, детали с наклонными или коническими поверхностями. Такие токарные станки могут использоваться для обработки деталей турбин и лопаток, изготовления таких деталей, как валы, втулки и другие элементы для авиационной и автомобильной промышленности; для обработки гидравлических цилиндров, которые имеют коническую поверхность. В целом, токарные станки с наклонной станиной обладают широким спектром применения в различных отраслях промышленности.

Высокие технические характеристики станка и его надежность гарантируются установленными компонентами и узлами от проверенных производителей, что позволяет использовать данное оборудование для обработки деталей с высокой точностью и повторяемостью. Всё это в совокупности с небольшими габаритными размерами делает данный станок необходимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Использование автоматического 12-ти позиционного приводного резцедержателя открывает широкий спектр возможностей для автоматизации. Резцедержатель вмещает в себя сразу всю необходимую оснастку, что позволяет выполнять гораздо больше операций на рабочем месте - от точения и торцовки до создания резьбы на заготовке - у вас есть возможность без лишних трудностей переходить от одного процесса к другому. Таким образом, сочетание ЧПУ с меньшим количеством ручных операций и производство почти идентичных обрабатываемых деталей партиями - сильные стороны токарных станков этого типа.

Токарные станки могут использоваться для целого спектра процессов:

  • Точение
  • Торцовка
  • Сверление
  • Развёртка
  • Расточная операция
  • Отрезка на токарном станке
  • Прорезание канавок (вместо того, чтобы обрезать конец заготовки)
  • Нарезка резьбы, как на внешней стороне заготовки, так и на внутренней


конинтел система мониторинга

Ремонт лазерного и фрезерного станка

Ремонт

Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.

8-800-555-29-39 support@yusto.ru

ПНР и запуск станка

ПНР и запуск станка

Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.

8-800-555-29-39 support@yusto.ru

обучение персонала станков с ЧПУ

Обучение

Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.

8-800-555-29-39 support@yusto.ru

Модернизация

Модернизация

Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.

8-800-555-29-39 support@yusto.ru

Кредит и Лизинг

Кредит и Лизинг

Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.

Наличие Демо-зала

Наличие Демо-зала

Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!

Гарантия Качества

Гарантия Качества

Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!

Всегда на связи

Всегда на связи

Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.

8-800-555-29-39 support@yusto.ru


Токарный станок по металлу

Токарный станок с ЧПУ по металлу — это высокотехнологичное оборудование, которое используется для качественной обработки металлических заготовок с высокой точностью. Такие станки отличаются внедрённой системой числового программного управления, которая позволяет автоматизировать этапы обработки.

Проще всего разделить форматы токарных станков по металлу на следующие - с прямой, а также с наклонной станиной, но это только начальная точка.

токарный станок с ЧПУ прямая и наклонная станины

Токарные станки по высоте центров могут быть следующими на:

Малые станки с высотой центров не более 150 мм (при РМЦ не более 750 мм);

Средние станки в которых высота центров колеблется от 150 до 300 мм (при РМЦ 750, 1000, 1500 мм);

Большие станки с высотой центров уже превышает значение 300 мм и РМЦ от 1500 мм.

токарный станок с ЧПУ какие бывают

Токарные станки с ЧПУ, в зависимости от своего профиля применения, могут обладать различными особенностями, которые определяют их специализацию. Вот несколько типов токарных станков с ЧПУ и их особенности :

1. Универсальные токарные станки с ЧПУ: Эти станки используются для обработки разнообразных видов деталей. Эти станки выделяются расширенным спектром функционала, позволяя выполнять разные виды операций, такие как точение и другие.

2. Токарные станки с ЧПУ для сложных деталей: Некоторые станки специализируются на обработке сложных деталей с нетипичными геометрическими формами. Они дополнительно комплектуются профильными приспособлениями для выполнения точных операций.

3. Высокоскоростные токарные станки с ЧПУ : Это оборудование используется для обработки материалов с повышенной скоростью вращения шпинделя. Они применяются при изготовлении деталей менее акцентированных на точности.

4. Токарные станки по металлу для крупногабаритных деталей: Определённые станки приобретаются специально для обработки крупных деталей, таких как корпуса и другие крупногабаритные изделия. Такие токарные станки по металлу обычно имеют тяжелую конструкцию и способны обрабатывать заготовки крупногабаритных размеров.

5. Токарные станки с ЧПУ для крупносерийного производства: Некоторые станки для изготовления однотипных деталей в серийном формате, обеспечивая высокую эффективность и повторяемость.

Каждый из данных видов токарных станков с ЧПУ имеет собственные уникальные возможности, что позволяет приобрести необходимое оборудование отталкиваясь от конкретных потребностей заказчика.

Области применения и преимущества токарных станков с ЧПУ по металлу

Использование токарных станков с ЧПУ по металлу особенно распространено в профильных отраслях промышленности, например: судостроение и производство металлоконструкций. Токарные станки с ЧПУ применяются для выполнения таких работ, как нарезание резьбы, подрезка торцов и т.п.

Как выбрать токарный станок с ЧПУ по металлу?

При покупке токарного станка с ЧПУ необходимо учитывать несколько факторов, которые помогут вам сделать оптимальный выбор и обеспечить эффективное производство.

1. Тип продукции и объем производства: Определите, какие изделия вы планируете обрабатывать на станке. Разные модели токарных станков с ЧПУ могут иметь типовые особенности в зависимости от предназначения.

2. Технические характеристики: Определите конкретные размеры обрабатываемых деталей, скорость вращения, систему управления и т.п.

3. Надежность и качество: Исследуйте официальную информацию от изготовителей токарных станков с ЧПУ. Немаловажно подобрать надежное оборудование, которое сможет эффективно работать длительное время.

4. Обучение персонала: Поиск токарного станка с ЧПУ также включает в себя обучение сотрудников, которые будут работать на оборудовании.

5. Цена: Оцените бюджет, который вы готовы выделить на закупку токарного станка с ЧПУ. Держите в голове не только стоимость непосредственно оборудования, но и затраты на обучение персонала, техническое обслуживание и расходники.
