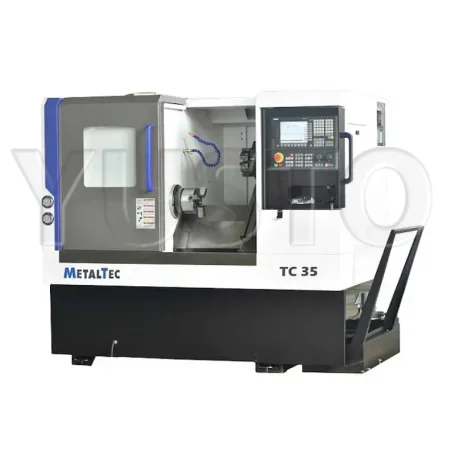

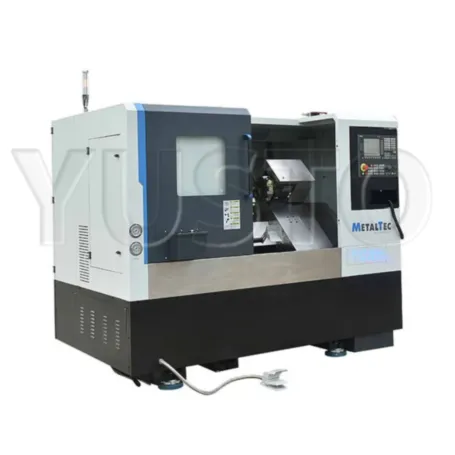

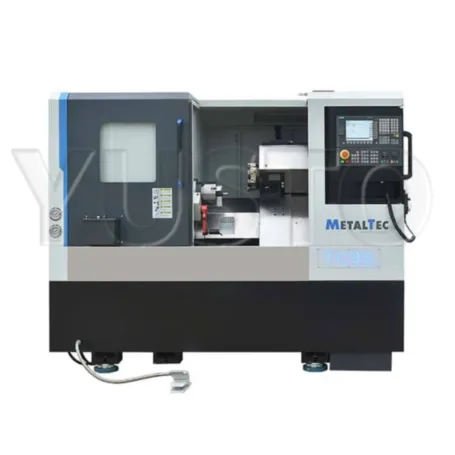

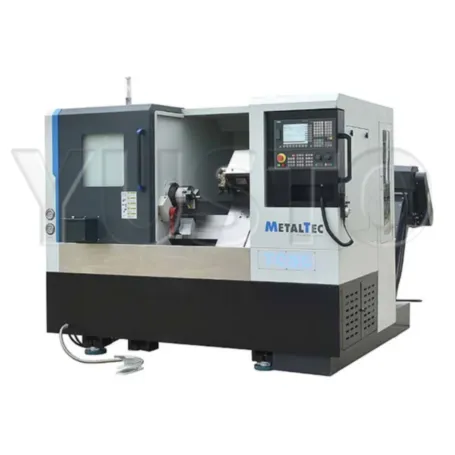

Токарный станок по металлу ЧПУ с наклонной станиной MetalTec TC 35 (Комплектация ПРОФИ)

Токарный станок по металлу ЧПУ с наклонной станиной MetalTec TC 35 (Комплектация ПРОФИ)

Максимальный диаметр изделия: 350 мм. Расстояние между центрами: 250 мм. Макс. диаметр обработки над суппортом: 175 мм. Диаметр отверстия шпинделя: 40 мм. 8-ми позиционный автоматический резцедержатель.
Смотреть все характеристики
По запросу
  • Самовывоз бесплатно
  • Настройка, запуск, обучение

система мониторинга conintel бесплатно к оборудованию от 1 млн рублей
До 60% повышение производительности
Система мониторинга Conintel в подарок!
  • Повышение загрузки производства
  • Снижение простоев оборудования
  • Увеличение выпуска продукции
  • Рост трудовой дисциплины
  • Онлайн контроль станков и персонала

Подробнее о системе:   Скачать презентацию

В 2024 году Conintel вошел в ТОП 24 победителей форума федеральной инициативы «Национальная Технологическая Революция 20.35»

* Оставьте заявку на оборудование и получите индивидуальное предложение!

MetalTec TC 35 (Комплектация ПРОФИ) токарный станок с ЧПУ с наклонной станиной прекрасно подходит для производства различных типов металлических изделий, в особенности для деталей, имеющих наклонную или коническую поверхность. Данный тип станков массово используется как на опытных производствах (на предприятиях металлообрабатывающей отрасли), так и в образовательных учреждениях.

Кабинетное ограждение

Кабинетное ограждение


Станок оснащён концевым датчиком открытия двери для безопасной работы;

Удобная дверь кабинетного ограждения на направляющих для защиты оператора;

На двери предусмотрено смотровое окно для визуального контроля обработки;

Благодаря светофору на корпусе станка, отражающему состояние выполнения работ, легко осуществлять контроль обработки, что повышает производительность оборудования;

Высокое качество лакокрасочного покрытия.


Наклонная монолитная массивная станина из чугуна

Наклонная монолитная массивная станина из чугуна


Осуществляет стабильность и надёжность конструкции;

Для снятия напряжения станина проходит термическую обработку;

Гарантирует отсутствие вибраций при обработке, предотвращая деформацию изделия;

Внутренние части усилены ребрами жёсткости, обеспечивая практически неограниченный запас прочности.

В стандартной комплектации станок оборудован виброопорами.


Серводвигатель шпинделя

Серводвигатель шпинделя


Устойчивость к перегрузкам;

Высокий крутящий момент;

Разработан с использование передовых технологий;

Минимизация потребления электроэнергии;

Отсутствие шумных компонентов.


Приводная система Siemens

Приводная система Siemens

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона;

Система предоставляет оптимальное управление энергопотреблением для снижения энергозатрат;

Обладает широким диапазоном возможностей настройки под конкретные нужды для производства;

Разработана для обеспечения надежной работы приводных систем даже в самых требовательных условиях эксплуатациии;

Предоставляет высокую точность управления скоростью и положением (что необходимо для точного позиционирования и контроля скорости).


Линейные направляющие HIWIN

Линейные направляющие HIWIN

Очень надежные и неприхотливые

Имеют срок службы до 7 лет

Произведены в Тайване

Есть официальные представители в РФ

Данные направляющие разработаны для станкостроения, как наиболее универсальные направляющие для задач, особо требовательных к повышенной плавности хода и высоким возможностям по грузоподъемности оборудования.

ШВП

Шарико-винтовая пара TBI

Обладает длительным сроком службы

Предоставляет высокую точность

Произведена в Тайване

Обеспечивает самовыравнивание с незначительной погрешностью и выдерживает более высокую осевую нагрузку, что позволяет добиваться значительно большей точности. Прецизионная шлифованная резьба винта и шлицевая канавка обеспечивают плавный ход шарикоподшипника во время работы.

8-ми позиционная револьверная голова

8-ми позиционная револьверная голова


Гарантирует стабильность при обработке и её повторяемость;

Конструкция головы демонстрирует долговечность и надёжность;

Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке;

Позволяет быстро производить замену инструмента, минимизируя время простоя станка при переходе от одной операции к другой.


Гидравлический патрон

Трехкулачковый самоцентрирующийся гидравлический патрон


Высокое быстродействие;

Постоянное зажимное усилие на кулачках;

Снижает физическую утомляемость работника;

Погрешность точности центрирования детали не превышает 0,05 - 0,08 мм.


Телескопические защиты

Телескопические защиты


Увеличивают срок службы направляющих;

Защита от внешних механических воздействий;

Сохраняют параметры точности и позиционирования;

Исключает попадания стружки и СОЖ на подвижные элементы станка.


Шкаф с компонентами

Шкаф с компонентами


Бесперебойная работа за счет дистанцирования приводов серводвигателей Siemens, отвечающих за перемещение суппорта от инвертора, от других компонентов;

Качественное расположение электрокомпонентов обеспечивает стабильную работу станка и снижает помехи и наводки;

Металлический шкаф ограничивает доступ посторонних лиц к электронным и электрическим элементам станка;

Благодаря системе кондиционирования электрокомпоненты надёжно охлаждаются в процессе работы станка.


Транспортер ленточного типа

Транспортер ленточного типа

Транспортер применяется для удаления стружки из станка и выпуска ее в тележку с минимальным выводом СОЖ. Тележка прилагается в комплекте к транспортеру. Транспортер необходим, если вы заинтересованы в высокопроизводительном использовании станка.

Автоматическая система смазки

Деталеуловитель

Деталеуловитель - это сегмент станка, принимающий готовую деталь. Он подхватывает деталь во время отрезания и направляет её в специальный отсек.

Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения Электродвигатель шпинделя и гидравлическая система торможения



Схемы обработки


1. Осевое сверление   2. Развёртывание

3. Наружное (проходное) точение   4. Точение канавки

5. Точение фаски   6. Точение конуса

7. Точение торца   8. Резьбонарезание

9. Расточка   10. Накатка профиля


Наклонная станина токарного станка позволяет обрабатывать, соответственно, детали с наклонными или коническими поверхностями. Такие токарные станки могут использоваться для обработки деталей турбин и лопаток, изготовления таких деталей, как валы, втулки и другие элементы для авиационной и автомобильной промышленности; для обработки гидравлических цилиндров, которые имеют коническую поверхность. В целом, токарные станки с наклонной станиной обладают широким спектром применения в различных отраслях промышленности.

Высокие технические характеристики станка и его надежность гарантируются установленными компонентами и узлами от проверенных производителей, что позволяет использовать данное оборудование для обработки деталей с высокой точностью и повторяемостью. Всё это в совокупности с небольшими габаритными размерами делает данный станок необходимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Использование 8-ми позиционного резцедержателя открывает широкий спектр возможностей для автоматизации. Резцедержатель вмещает в себя сразу всю необходимую оснастку, что позволяет выполнять гораздо больше операций на рабочем месте - от точения и торцовки до создания резьбы на заготовке - у вас есть возможность без лишних трудностей переходить от одного процесса к другому. Таким образом, сочетание ЧПУ с меньшим количеством ручных операций и производство почти идентичных обрабатываемых деталей партиями - сильные стороны токарных станков этого типа.

Токарные станки могут использоваться для целого спектра процессов:

  • Точение
  • Торцовка
  • Сверление
  • Развёртка
  • Расточная операция
  • Отрезка на токарном станке
  • Прорезание канавок (вместо того, чтобы обрезать конец заготовки)
  • Нарезка резьбы, как на внешней стороне заготовки, так и на внутренней

Ремонт лазерного и фрезерного станка

Ремонт

Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.

8-800-555-29-39 support@yusto.ru

ПНР и запуск станка

ПНР и запуск станка

Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.

8-800-555-29-39 support@yusto.ru

обучение персонала станков с ЧПУ

Обучение

Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.

8-800-555-29-39 support@yusto.ru

Модернизация

Модернизация

Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.

8-800-555-29-39 support@yusto.ru

Кредит и Лизинг

Кредит и Лизинг

Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.

Наличие Демо-зала

Наличие Демо-зала

Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!

Гарантия Качества

Гарантия Качества

Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!

Всегда на связи

Всегда на связи

Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.

8-800-555-29-39 support@yusto.ru



конинтел система мониторинга

Токарный станок с ЧПУ по металлу

Токарный станок с ЧПУ по металлу — это сложное оборудование, которое нужно для обработки металлических изделий с высочайшей точностью. Такие станки оборудованы системой числового программного управления (ЧПУ), которая даёт возможность автоматизировать все этапы обработки.

Для понимания требуется разделить типы токарных станков по металлу на два - с прямой или наклонной станиной, но это только начальная точка.

токарный станок с ЧПУ прямая и наклонная станины

Токарные станки с ЧПУ по высоте центров могут быть разделены на:

Малые станки где высота центров не более 150 мм (при РМЦ не более 750 мм);

Среднегабаритные станки с высотой центров колеблется от 150 до 300 мм (при РМЦ 750, 1000, 1500 мм);

Габаритные станки в которых высота центров более 300 мм и РМЦ от 1500 мм.

токарный станок с ЧПУ какие бывают

Токарные станки с ЧПУ, в зависимости от планируемого профиля применения, могут обладать различными особенностями, которые определяют их сферу применения. Далее разберём несколько типов токарных станков с ЧПУ и их особенности :

1. Токарные станки широкого назначения с ЧПУ: Данные станки используются для обработки разных изделий. Эти станки выделяются расширенным спектром возможностей, позволяя выполнять разные виды операций, такие как точение и другие.

2. Токарные станки с ЧПУ для сложных деталей: Такие станки акцентируются на обработке сложных изделий с нетипичными геометрическими формами. Они оснащаются особыми инструментами для выполнения тонких операций.

3. Скоростные токарные станки с ЧПУ : Эти станки предназначены для работы с материалами с высокой скоростью вращения шпинделя. Они нужны при обработке деталей менее акцентированных на точности.

4. Токарное оборудование для крупногабаритных деталей: Узконаправленные станки приобретаются специально для обработки крупных деталей, таких как валы и другие крупногабаритные изделия. Такие станки как правило, имеют тяжелую конструкцию и способны обрабатывать заготовки крупногабаритных размеров.

5. Токарные станки с ЧПУ для крупносерийного производства: Некоторые станки для производства типовых деталей в больших количествах, обеспечивая высокую производительность и повторяемость.

Каждый из этих токарных станков с ЧПУ имеет собственные уникальные возможности, что дает возможность выбрать оптимальное оборудование в зависимости от определённых потребностей заказчика.

Области применения и преимущества токарных станков с ЧПУ по металлу

Использование токарных станков с ЧПУ по металлу повсеместно распространено в различных сферах промышленности, таких, как: авиацию и производство металлоконструкций. Они нужны для выполнения таких задач, как нарезание резьбы, подрезка торцов и т.п.

Как выбрать токарный станок с ЧПУ по металлу?

При поиске идеального токарного станка с ЧПУ важно учитывать ряд факторов, которые позволят вам сделать верный выбор и обеспечить эффективное производство.

1. Тип продукции и объем производства: Конкретизируйте, какие изделия вы планируете обрабатывать на станке. Определённые модели токарных станков с ЧПУ могут иметь типовые особенности в зависимости от предназначения.

2. Технические характеристики: Определите максимальные размеры изготавливаемых деталей, скорость вращения, систему управления и т.п.

3. Надежность и качество: Почитайте рейтинги производителей токарных станков с ЧПУ. Немаловажно купить качественное оборудование, которое будет исправно работать длительное время.

4. Обучение персонала: Приобретение токарного станка с ЧПУ неизменно включает в себя обучение операторов, которые будут работать на оборудовании.

5. Цена: Вычислите бюджет, который вы способны выделить на приобретение токарного станка с ЧПУ. Зафиксируйте не только цену непосредственно оборудования, но и дополнительные затраты на подготовку персонала, техническое обслуживание и расходные материалы.
