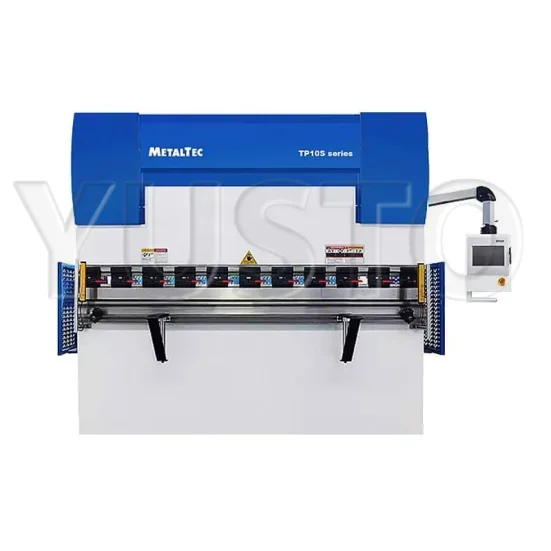

Листогибочный гидравлический пресс с контроллером TP10S MetalTec HBM 160/3200C

Листогибочный гидравлический пресс с контроллером TP10S MetalTec HBM 160/3200C

Контроллер: TP10S; Усилие: 160 т; Рабочая длина: 3200 мм; Мощность двигателя: 11 кВт; Рабочая скорость: 8,5 м/мин; Вес: 8100 кг
Смотреть все характеристики
3 721 629
  • Самовывоз бесплатно
4 093 800
  • Самовывоз бесплатно
  • Настройка, запуск, обучение

MetalTec HBM 160/3200C Гидравлический листогибочный пресс с контроллером TP10S - это оборудование, специально предназначенное для гибки листового металла с помощью холодной деформации. Это автоматизированное оборудование, которое позволяет точно настраивать параметры обработки листа и проводить обработку с минимальным вмешательством оператора благодаря числовому программному управлению (ЧПУ). Такие функции делают его идеальным для интеграции в автоматические производственные линии.

Строение листогиба

Листогибочный пресс состоит из:

Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);

Гидравлического насоса, который приводится в действие электродвигателем;

Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;

Заднего и переднего упоров;

Пульта управления оборудованием;

Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;

Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.


Массивная цельносварная станина

Массивная станина


Проходит отпуск и обжиг;

Изготовлена из высокопрочной стали;

Рама и основание изготавливаются за один установ;

Стабильность конструкции, долговечность и высокая жесткость.


Система управления TP10S

Система управления TP10S

Позволяет осуществлять контроль 2 осей листогибочного пресса, при этом поддержка работы с серводвигателем оси Х позволяет корректировать и осуществлять точную настройку на необходимые размеры гиба;

Дисплей имеет 7-дюймовый цветной сенсорный TFT-экран и интуитивный функционал для простоты и удобства управления, а также обладает высокой контрастностью;

Система позволяет оптимизировать и сохранять операции гиба для последующего их воспроизведения без лишних временных затрат, что необходимо для эффективного массового производства;

Автоматический расчёт угла и длины функций изгиба. Оператору достаточно установить угол гиба, а система сама настроит глубину опускания слайдера;

Предусмотрена возможность гибки радиусных деталей и управления положением заднего упора.


Гидроцилиндры

Гидроцилиндры


Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;

Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.


Гидравлическая помпа

Гидравлическая помпа Sunny


Изготовлена в США;

Надежная работа гидравлической системы;

Высокие эксплуатационные показатели;

Признание мировых производителей;

Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.


Уплотнительные кольца

Уплотнительные кольца Parker


Данные уплотнительные кольца производятся в США;

Обеспечивают надёжную герметичность всей системы за счёт своего качества и увеличенного ресурса службы;

Изготовлены из твёрдого нитрила 90 дюрометров с высокой стойкостью к выдавливанию, что делает их пригодными для статических приложений с очень высоким давлением.


Гидравлическая система клапаны Bosch Rexroth

Гидравлическая система и клапаны Bosch Rexroth


Гидравлическая система ведущего мирового производителя;

Оптимальное распределение нагрузки.


Надёжный и мощный электродвигатель

Надёжный и мощный электродвигатель SIEMENS


Изготовлен из чугуна;

Оперативно реагирует на изменения нагрузки;

Дополнительная защита от опасных факторов;

Конструктивно снабжен ребристым корпусом;

Оснащен пристроенным на валу в задней части крыльчаткой;

Имеет большую мощность в том же габарите, что и стандартные двигатели.


Педаль управления процессом гибки

Педаль управления процессом гибки


Листогибочный гидравлический пресс укомплектован выносным ножным модулем управления для удобства оператора;

Модуль имеет две педали: для подачи верхней плиты вниз и отвода в первоначальное положение – вверх.


Высокоточные жёсткие задние упоры

Высокоточные жёсткие задние упоры


Точность перемещения упоров 0,01 мм;

Сокращают время настройки и воспроизведения сохраненных программ гибки;

Высокая скорость работы благодаря наличию серводвигателей;

Используются высокоточные направляющим HIWIN (Тайвань);

Автоматическая регулировка балки задних упоров.


Шкаф с электрокомпонентами

Шкаф с электрокомпонентами SCHNEIDER (Франция)

Предоставляет оператору удобный и быстрый доступ к компонентам;

Промышленный изолированный электрошкаф надежно защищает составляющие, которые передают и обмениваются информацией с исполнительными механизмами, от воздействия внешней среды, пыли, влаги и т.д.;

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы листогиба.


Быстросменный инструмент Amada Promecam

Быстросменный инструмент

Пресс оснащен быстросменной системой фиксации инструмента. Наиболее хорошо она подходит для гибки небольших заготовок сложной формы, с одновременной установкой нескольких сегментов пуансонов.

Синхронизация гидроцилиндров

Синхронизация гидроцилиндров

Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жёсткая синхронизация гидроцилиндров имеет решающее значение в предотвращении деформаций листа металла и обеспечения точности гибки.

Ручная компенсация прогиба

Ручная компенсация прогиба

Данный механизм нужен для компенсации прогиба балки, который появляется в момент давления пуансоном на лист за счёт усилия, развиваемого гидравлическими цилиндрами. Система компенсации прогиба позволяет получить качественный гиб с постоянным углом по всей длине.

Виды гибки листа Виды гибки листа Виды гибки листа

Виды гибки листа


Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.


Гидравлические листогибочные прессы широко используются в металлообрабатывающей промышленности для создания различных металлических деталей и конструкций. Они подходят для работы с листовым металлом, включая алюминий, нержавеющую сталь и даже металлы с покрытием. Этот тип оборудования способен обеспечить высокую точность и производительность при изготовлении металлических изделий, особенно тех, которые имеют коническую или наклонную форму.

Пресс работает путем размещения заготовки между матрицей, закрепленной на рабочем столе, и пуансоном, который вдавливает установленну заготовку в матрицу. Затем гидравлическая система создает сильное давление, обеспечивая гибку металлического листа под определенным углом.

Это оборудование находит применение в различных сферах, включая дизайн, рекламу, строительство, производство бытовой техники, вентиляционные системы, мебель (включая декоративные элементы) и другие отрасли.
