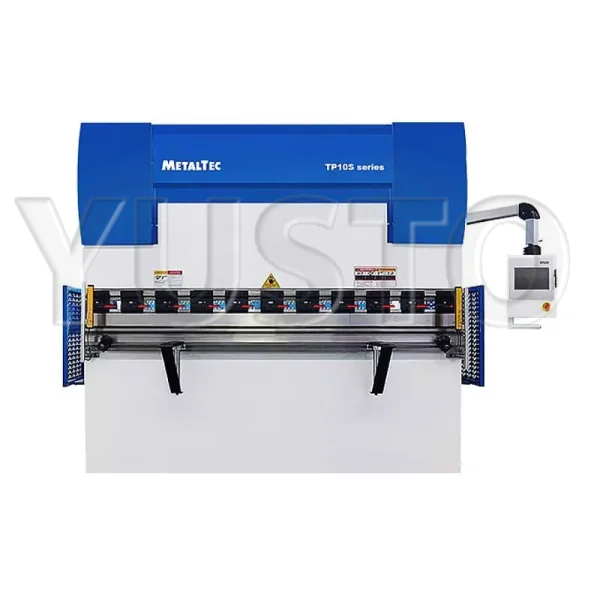

Листогибочный пресс гидравлический с контроллером TP10S MetalTec HBM 125/2500C

Листогибочный пресс гидравлический с контроллером TP10S MetalTec HBM 125/2500C

Усилие: 125 т; Рабочая длина: 2500 мм; Мощность двигателя: 7,5 кВт; Рабочая скорость: 8,5 м/мин; Вес: 5400 кг
Смотреть все характеристики
2 402 698
  • Самовывоз бесплатно
2 643 000
  • Самовывоз бесплатно
  • Настройка, запуск, обучение

MetalTec HBM 125/2500C Гидравлический листогибочный пресс с контроллером TP10S - это оборудование, специально предназначенное для гибки листового металла с помощью холодной деформации. Это автоматизированное оборудование, которое позволяет точно настраивать параметры обработки листа и проводить обработку с минимальным вмешательством оператора благодаря числовому программному управлению (ЧПУ). Такие функции делают его идеальным для интеграции в автоматические производственные линии.

Строение листогиба

Листогибочный пресс состоит из:

Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);

Гидравлического насоса, который приводится в действие электродвигателем;

Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;

Заднего и переднего упоров;

Пульта управления оборудованием;

Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;

Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.


Массивная цельносварная станина

Массивная станина


Проходит отпуск и обжиг;

Изготовлена из высокопрочной стали;

Рама и основание изготавливаются за один установ;

Стабильность конструкции, долговечность и высокая жесткость.


Система управления TP10S

Система управления TP10S

Позволяет осуществлять контроль 2 осей листогибочного пресса, при этом поддержка работы с серводвигателем оси Х позволяет корректировать и осуществлять точную настройку на необходимые размеры гиба;

Дисплей имеет 7-дюймовый цветной сенсорный TFT-экран и интуитивный функционал для простоты и удобства управления, а также обладает высокой контрастностью;

Система позволяет оптимизировать и сохранять операции гиба для последующего их воспроизведения без лишних временных затрат, что необходимо для эффективного массового производства;

Автоматический расчёт угла и длины функций изгиба. Оператору достаточно установить угол гиба, а система сама настроит глубину опускания слайдера;

Предусмотрена возможность гибки радиусных деталей и управления положением заднего упора.


Гидроцилиндры

Гидроцилиндры


Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;

Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.


Гидравлическая помпа

Гидравлическая помпа Sunny


Изготовлена в США;

Надежная работа гидравлической системы;

Высокие эксплуатационные показатели;

Признание мировых производителей;

Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.


Уплотнительные кольца

Уплотнительные кольца Parker


Данные уплотнительные кольца производятся в США;

Обеспечивают надёжную герметичность всей системы за счёт своего качества и увеличенного ресурса службы;

Изготовлены из твёрдого нитрила 90 дюрометров с высокой стойкостью к выдавливанию, что делает их пригодными для статических приложений с очень высоким давлением.


Гидравлическая система клапаны Bosch Rexroth

Гидравлическая система и клапаны Bosch Rexroth


Гидравлическая система ведущего мирового производителя;

Оптимальное распределение нагрузки.


Надёжный и мощный электродвигатель

Надёжный и мощный электродвигатель SIEMENS


Изготовлен из чугуна;

Оперативно реагирует на изменения нагрузки;

Дополнительная защита от опасных факторов;

Конструктивно снабжен ребристым корпусом;

Оснащен пристроенным на валу в задней части крыльчаткой;

Имеет большую мощность в том же габарите, что и стандартные двигатели.


Педаль управления процессом гибки

Педаль управления процессом гибки


Листогибочный гидравлический пресс укомплектован выносным ножным модулем управления для удобства оператора;

Модуль имеет две педали: для подачи верхней плиты вниз и отвода в первоначальное положение – вверх.


Высокоточные жёсткие задние упоры

Высокоточные жёсткие задние упоры


Точность перемещения упоров 0,01 мм;

Сокращают время настройки и воспроизведения сохраненных программ гибки;

Высокая скорость работы благодаря наличию серводвигателей;

Используются высокоточные направляющим HIWIN (Тайвань);

Автоматическая регулировка балки задних упоров.


Шкаф с электрокомпонентами

Шкаф с электрокомпонентами SCHNEIDER (Франция)

Предоставляет оператору удобный и быстрый доступ к компонентам;

Промышленный изолированный электрошкаф надежно защищает составляющие, которые передают и обмениваются информацией с исполнительными механизмами, от воздействия внешней среды, пыли, влаги и т.д.;

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы листогиба.

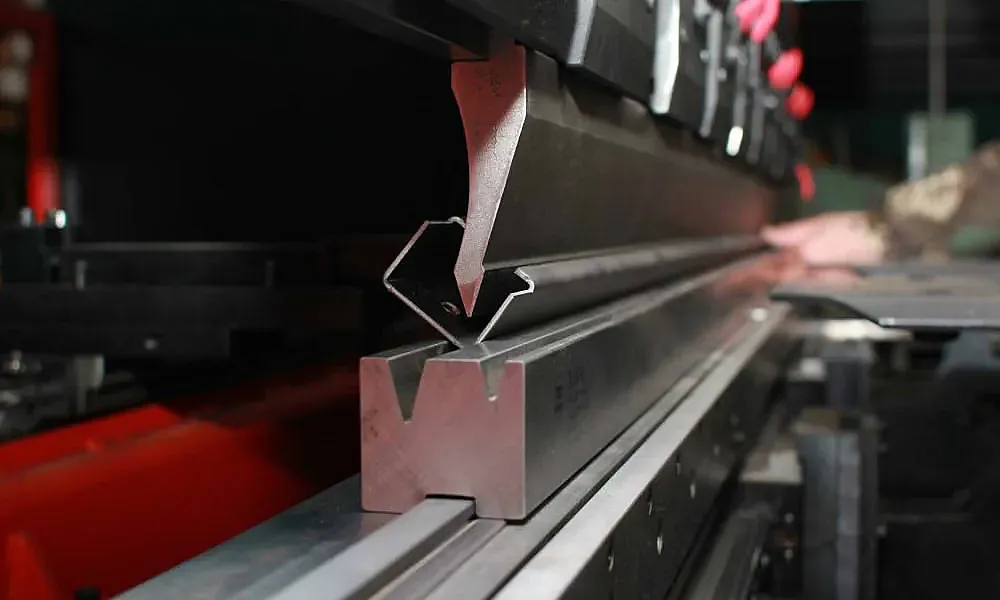

Быстросменный инструмент Amada Promecam

Быстросменный инструмент

Пресс оснащен быстросменной системой фиксации инструмента. Наиболее хорошо она подходит для гибки небольших заготовок сложной формы, с одновременной установкой нескольких сегментов пуансонов.

Синхронизация гидроцилиндров

Синхронизация гидроцилиндров

Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жёсткая синхронизация гидроцилиндров имеет решающее значение в предотвращении деформаций листа металла и обеспечения точности гибки.

Ручная компенсация прогиба

Ручная компенсация прогиба

Данный механизм нужен для компенсации прогиба балки, который появляется в момент давления пуансоном на лист за счёт усилия, развиваемого гидравлическими цилиндрами. Система компенсации прогиба позволяет получить качественный гиб с постоянным углом по всей длине.

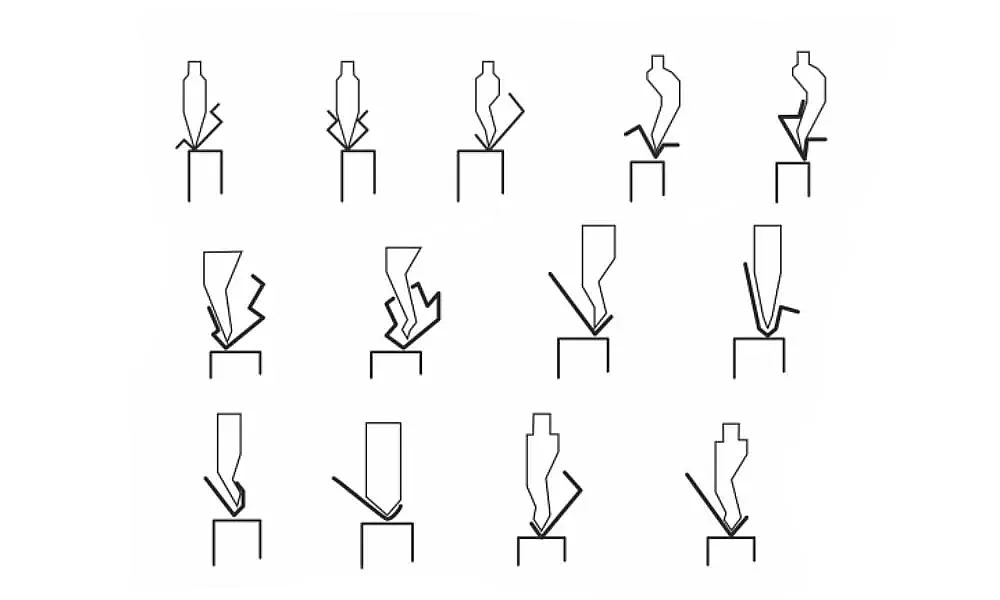

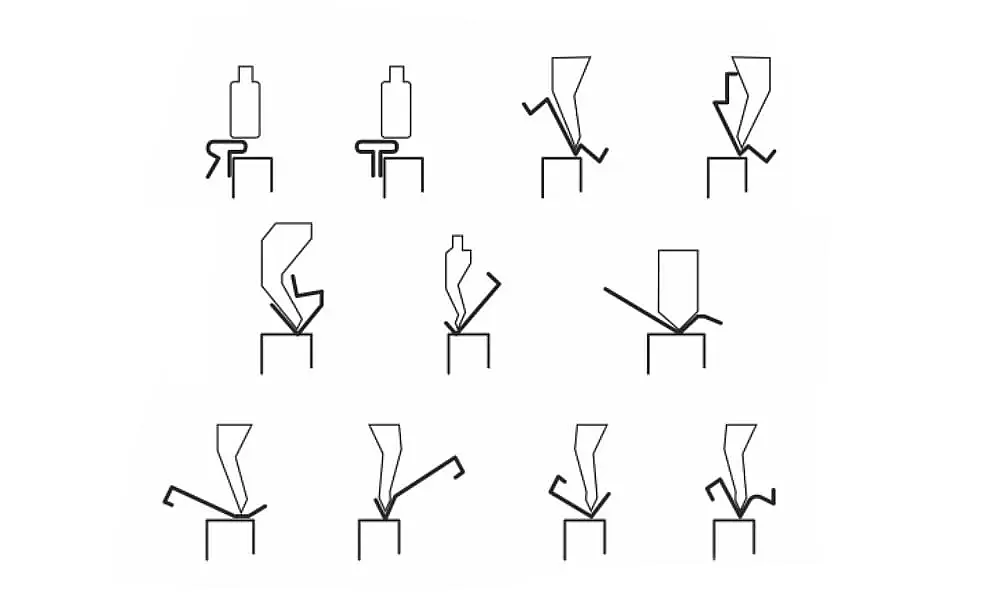

Виды гибки листа Виды гибки листа Виды гибки листа

Виды гибки листа


Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.


Гидравлические листогибочные прессы широко используются в металлообрабатывающей промышленности для создания различных металлических деталей и конструкций. Они подходят для работы с листовым металлом, включая алюминий, нержавеющую сталь и даже металлы с покрытием. Этот тип оборудования способен обеспечить высокую точность и производительность при изготовлении металлических изделий, особенно тех, которые имеют коническую или наклонную форму.

Пресс работает путем размещения заготовки между матрицей, закрепленной на рабочем столе, и пуансоном, который вдавливает установленну заготовку в матрицу. Затем гидравлическая система создает сильное давление, обеспечивая гибку металлического листа под определенным углом.

Это оборудование находит применение в различных сферах, включая дизайн, рекламу, строительство, производство бытовой техники, вентиляционные системы, мебель (включая декоративные элементы) и другие отрасли.



конинтел система мониторинга


Ремонт лазерного и фрезерного станка

Ремонт

Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.

8-800-555-29-39 support@yusto.ru

ПНР и запуск станка

ПНР и запуск станка

Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.

8-800-555-29-39 support@yusto.ru

обучение персонала станков с ЧПУ

Обучение

Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.

8-800-555-29-39 support@yusto.ru

Модернизация

Модернизация

Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.

8-800-555-29-39 support@yusto.ru



Кредит и Лизинг

Кредит и Лизинг

Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.

Наличие Демо-зала

Наличие Демо-зала

Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!

Гарантия Качества

Гарантия Качества

Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!

Всегда на связи

Всегда на связи

Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.

8-800-555-29-39 support@yusto.ru



Как выбрать листогиб по металлу

Гибка – это вид обработки металлических листов с помощью листогибочного станка в результате которого выполняется деформация заготовки для придания ей нужной формы. Сейчас мы поговорим листогибочных станках, их функциях и других вещах, которые требуется осознавать перед покупкой станка.

Преимущества листогибочных станков

Основными преимуществами листогибочного станка являются:

  • Возможность изготовления деталей сложных форм;
  • Так как лист металла меняет свою форму из-за физического воздействия, описываемый вид металлообработки не оказывает пагубного влияния на устойчивость металла к коррозии ;
  • Безотходное производство, не требующее дополнительных расходников;
  • Значительное облегчение процесса, требующего приложения физических усилий и времязатрат ;

Строение листогибочных станков

Обработка изделия на токарном станке с ЧПУ


Для того, чтобы не прогадать с выбором листогиба, для начала стоит получить полное понимание элементов его строения :

  • Станина (рама) – основание листогибочного оборудования, куда устанавливаются все остальные элементы станка. Исходя из этого она обязана иметь хороший уровень устойчивости, ведь в процессе работы станка базовая нагрузка будет даваться именно на неё.
  • Рабочее пространство – определяет общие размеры листогиба в целом. От габаритов рабочего пространства зависит максимальная длина заготовки для последующей гибки.
  • Привод станка – он создаёт требуемое усилие для гибки металлической заготовки. Для обработки более толстых листов металла нужно большее усилие, поэтому при подборе станка под конкретные материалы этому критерию стоит уделить особое внимание.

Возможны несколько типов приводов листогибов и по их типу возможно выделить несколько базовых типов прессов :ручные, электромагнитные, электромеханические и гидравлические, но говорить мы далее будем только о последних.

  • Гидравлические. Эти станки приводятся в движение за счёт гидравлики, состоящей из гидроцилиндров и жидкости. Такое оборудование является наиболее эффективным и надёжным типом листогибочных прессов, способным придать нужную форму даже толстым листам. Могут похвастать большой точностью и повторяемостью выполняемых операций и наилучшим образом подходят даже для серийных производств. Они чаще всего оснащаются системой ЧПУ, что также повышает комфорт их эксплуатации и добавляет возможности по автоматизации производства.
  • Гибочный инструмент – для придания заготовке требуемой формы могут использоваться различные гибочные инструменты, способные обеспечивать различные углы гибки.
  • Количество осей – различные модели листогибочных станков обладают различным числом осей, от чего зависит возможная сложность изделий и точность станка. По осям происходит перемещение подвижных элементов, таких как гидравлические цилиндры.

Оси листогибочного пресса
