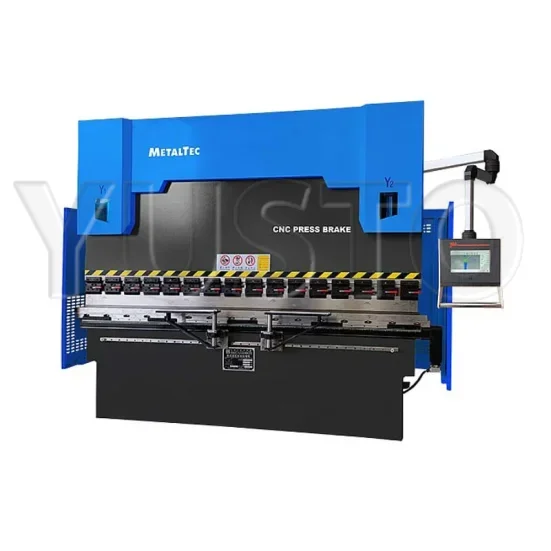

Листогибочный пресс гидравлический MetalTec HBC 90/2500

Листогибочный пресс гидравлический MetalTec HBC 90/2500

Усилие: 90 т; Рабочая длина: 2500 мм; Мощность двигателя: 7,5 кВт; Рабочая скорость: 12 м/мин; Вес: 5400 кг
Смотреть все характеристики
3 652 100
  • Самовывоз бесплатно
4 017 400
  • Самовывоз бесплатно
  • Настройка, запуск, обучение

MetalTec HBC 90/2500 Гидравлический листогибочный пресс с ЧПУ - это оборудование, специально предназначенное для гибки листового металла с помощью холодной деформации. Это автоматизированное оборудование, которое позволяет точно настраивать параметры обработки листа и проводить обработку с минимальным вмешательством оператора благодаря числовому программному управлению (ЧПУ). Такие функции делают его идеальным для интеграции в автоматические производственные линии.

Строение листогиба

Листогибочный пресс состоит из:

Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);

Гидравлического насоса, который приводится в действие электродвигателем;

Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;

Заднего и переднего упоров;

Пульта управления оборудованием;

Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;

Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.


Массивная цельносварная станина

Массивная станина


Проходит отпуск и обжиг;

Изготовлена из высокопрочной стали;

Рама и основание изготавливаются за один установ;

Стабильность конструкции, долговечность и высокая жесткость.



Промышленная система управления с ЧПУ

Промышленная система управления с ЧПУ ESA630S (Италия)

Главная особенность данных прессов: возможность управления 4 осями + ось компенсации прогиба;

Одна из мощнейших систем в своем классе. Основной блок терминала оснащен AMD etx-lx800 500 МГц и оперативной памятью 128 Мб;

10" экран управления - Touch Screen, с разрешением 1024x600 пикселей;

Жесткий диск 128 mb. Встроенный 2D графический редактор для редактирования и ввода параметров обработки.

Ручная 2D симуляция последовательности гиба, с предварительным просмотром результатов шагов по отдельности и результатов гиба;

Интуитивно понятный интерфейс управления, эргономичный терминал;

Управление всей системой - без необходимости установки дополнительных модулей.


Синхронизация ЧПУ

Синхронизация ЧПУ


Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).


Гидроцилиндры

Гидроцилиндры


Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;

Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.


Гидравлическая помпа

Гидравлическая помпа Sunny


Изготовлена в США;

Надежная работа гидравлической системы;

Высокие эксплуатационные показатели;

Признание мировых производителей;

Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.


Уплотнительные кольца

Уплотнительные кольца Parker


Данные уплотнительные кольца производятся в США;

Обеспечивают надёжную герметичность всей системы за счёт своего качества и увеличенного ресурса службы;

Изготовлены из твёрдого нитрила 90 дюрометров с высокой стойкостью к выдавливанию, что делает их пригодными для статических приложений с очень высоким давлением.


Гидравлическая система клапаны Bosch Rexroth

Гидравлическая система и клапаны Bosch Rexroth


Гидравлическая система ведущего мирового производителя;

Оптимальное распределение нагрузки.


Надёжный и мощный электродвигатель

Надёжный и мощный электродвигатель SIEMENS


Изготовлен из чугуна;

Оперативно реагирует на изменения нагрузки;

Дополнительная защита от опасных факторов;

Конструктивно снабжен ребристым корпусом;

Оснащен пристроенным на валу в задней части крыльчаткой;

Имеет большую мощность в том же габарите, что и стандартные двигатели.


Высокоточные жёсткие задние упоры

Высокоточные жёсткие задние упоры


Точность перемещения упоров 0,01 мм;

Сокращают время настройки и воспроизведения сохраненных программ гибки;

Высокая скорость работы благодаря наличию серводвигателей;

Используются высокоточные направляющим HIWIN (Тайвань);

Автоматическая регулировка балки задних упоров.


Гибочный инструмент

Гибочный инструмент системы крепления Amada/Promecam

Является самым распространенным в мире;

Подходит при гибке небольших заготовок сложной формы;

Сокращение времени переналадки, связанной со сменной инструмента;

Имеет очень большое разнообразие пуансонов и матриц, позволяющих выполнить практически любой гиб;

Удобство монтажа. Позволяет устанавливать и снимать инструмент снизу, не перемещая его по всей длине пресса;

Одновременная установка нескольких разных сегментов пуансонов.


Оптические линейки

Оптические линейки HEIDENHAIN (Германия) PREMIUM

Обеспечивают высокую точность требуемой позиции;

Контроль и повышение точности линейных перемещений;

Измерения положения верхней балки и синхронизация ее работы;

Имеют высокую жесткость, не боятся нагрузок и ускорений;

Точность позиционирования до ± 0,005 мм.


Оптические линейки

Моторизированная компенсация прогиба

Исключено появление микротрещин на металле;

Выгиб производится в заданном направлении без искажений и перекосов;

Полностью компенсируется прогиб рабочей балки;

Заготовка принимает нужную форму;

Обеспечивает высокую точность и повторяемость гибки деталей на всей длине.


Педаль управления процессом гибки

Педаль управления процессом гибки


Листогибочный гидравлический пресс укомплектован выносным ножным модулем управления для удобства оператора;

Модуль имеет две педали: для подачи верхней плиты вниз и отвода в первоначальное положение – вверх.


Виды гибки листа Виды гибки листа Виды гибки листа

Виды гибки листа


Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.


Гидравлические листогибочные прессы широко используются в металлообрабатывающей промышленности для создания различных металлических деталей и конструкций. Они подходят для работы с листовым металлом, включая алюминий, нержавеющую сталь и даже металлы с покрытием. Этот тип оборудования способен обеспечить высокую точность и производительность при изготовлении металлических изделий, особенно тех, которые имеют коническую или наклонную форму.

Пресс работает путем размещения заготовки между матрицей, закрепленной на рабочем столе, и пуансоном, который вдавливает установленну заготовку в матрицу. Затем гидравлическая система создает сильное давление, обеспечивая гибку металлического листа под определенным углом.

Это оборудование находит применение в различных сферах, включая дизайн, рекламу, строительство, производство бытовой техники, вентиляционные системы, мебель (включая декоративные элементы) и другие отрасли.



конинтел система мониторинга


Ремонт лазерного и фрезерного станка

Ремонт

Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.

8-800-555-29-39 support@yusto.ru

ПНР и запуск станка

ПНР и запуск станка

Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.

8-800-555-29-39 support@yusto.ru

обучение персонала станков с ЧПУ

Обучение

Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.

8-800-555-29-39 support@yusto.ru

Модернизация

Модернизация

Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.

8-800-555-29-39 support@yusto.ru



Кредит и Лизинг

Кредит и Лизинг

Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.

Наличие Демо-зала

Наличие Демо-зала

Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!

Гарантия Качества

Гарантия Качества

Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!

Всегда на связи

Всегда на связи

Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.

8-800-555-29-39 support@yusto.ru



Как выбрать листогиб по металлу

Гибка – это метод обработки металлических листов с помощью листогибочного оборудования в результате которого производится деформация заготовки для придания ей требуемой формы. Далее мы поговорим листогибочных станках, их строении и других вещах, которые требуется понимать перед покупкой станка.

Преимущества листогибочных станков

Основными преимуществами листогибочного станка являются:

  • Возможность создания деталей сложных форм;
  • Так как материал изменяет свою форму из-за исключительно физического воздействия, описываемый метод металлообработки не оказывает никакого влияния на устойчивость металла к коррозии ;
  • Безотходное производство, не требующее дополнительных расходников;
  • Значительное облегчение процесса, требующего приложения физических усилий и затрат времени ;

Строение листогибочных станков

Обработка изделия на токарном станке с ЧПУ


Для того, чтобы не прогадать с выбором листогибочного пресса, прежде всего требуется получить углубленное понимание элементов его строения :

  • Станина (рама) – каркас листогибочного оборудования, куда устанавливаются все остальные элементы станка. В связи с этим рама обязана иметь высокий уровень устойчивости, так как в процессе работы станка основная нагрузка будет даваться на неё.
  • Рабочее поле – определяет габаритные размеры листогиба в целом. От размеров рабочего пространства напрямую зависит максимальная длина заготовки для последующей обработки.
  • Привод станка – именно он создаёт необходимое усилие для гибки металлической заготовки. Для сгибания более жестких листов металла требуется большее усилие, поэтому при поиске листогиба под определённые материалы этому параметру стоит уделить отдельное внимание.

Имеется несколько видов приводов листогибов и по их типу можно выделить несколько основных разновидностей прессов :ручные, электромагнитные, электромеханические и гидравлические, но говорить мы далее будем только о последних.

  • Гидравлические. Такие станки приводятся в движение за счёт гидравлики, состоящей из гидроцилиндров и жидкости. Являются сомым эффективным и качественным типом листогибочных прессов, способным придать нужную форму даже толстым листам. Они выделяются высокой точностью и повторяемостью операций и отлично подходят даже для серийных производств. Они могут быть оснащены системой ЧПУ, что дополнительно повышает удобство их эксплуатации и расширяет возможности по автоматизации производства.
  • Гибочный инструмент – для придания заготовке нужной формы могут применяться различные гибочные инструменты, различающиеся углами гибки.
  • Число осей – различные модели листогибов обладают различным количеством рабочих осей, от которого зависит возможная сложность производимых изделий и компенсация прогиба балки. По осям происходит перемещение рабочих элементов, таких как задние упоры.

Оси листогибочного пресса
