Лазерный маркер Kamach UV GT15je — это высокотехнологичное оборудование, предназначенное для точной и щадящей маркировки широкого спектра материалов. Мощность 15 Вт и ультрафиолетовая длина волны 355 нм позволяют добиваться чёткого и контрастного изображения без термического воздействия на обрабатываемую поверхность. Это делает установку особенно востребованной при работе с чувствительными и сложными материалами.

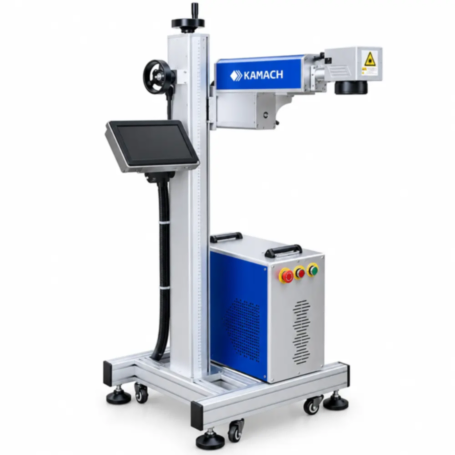

Ультрафиолетовый маркер по металлу KAMACH UV GT15js FLYCUT — высокоточное устройство, разработанное для интеграции в уже функционирующую конвейерную систему на производственной линии. Оно активно применяется в различных секторах промышленности для нанесения маркировки и гравировки. Данный лазерный маркер идеально подходит для обработки материалов прямо на движущейся ленте, однако конвейерная система подачи не включена в стандартную поставку оборудования. Это оптимальное решение для предприятий, которые уже имеют отлаженный технологический процесс и стремятся к его модернизации за счёт добавления точного лазерного маркера — для беспрерывной идентификации изделий, упаковки и других компонентов.

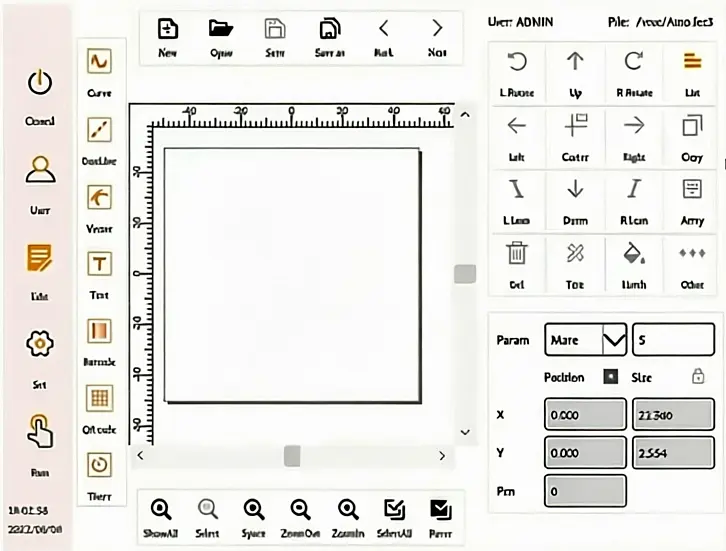

Управление установкой реализовано через современный графический интерфейс с сенсорным дисплеем и встроенным вычислительным блоком, что делает работу с аппаратом интуитивно понятной и удобной. Нет необходимости в найме узкопрофильных специалистов — освоить оборудование сможет любой оператор станка с ЧПУ, имеющий базовые технические навыки.

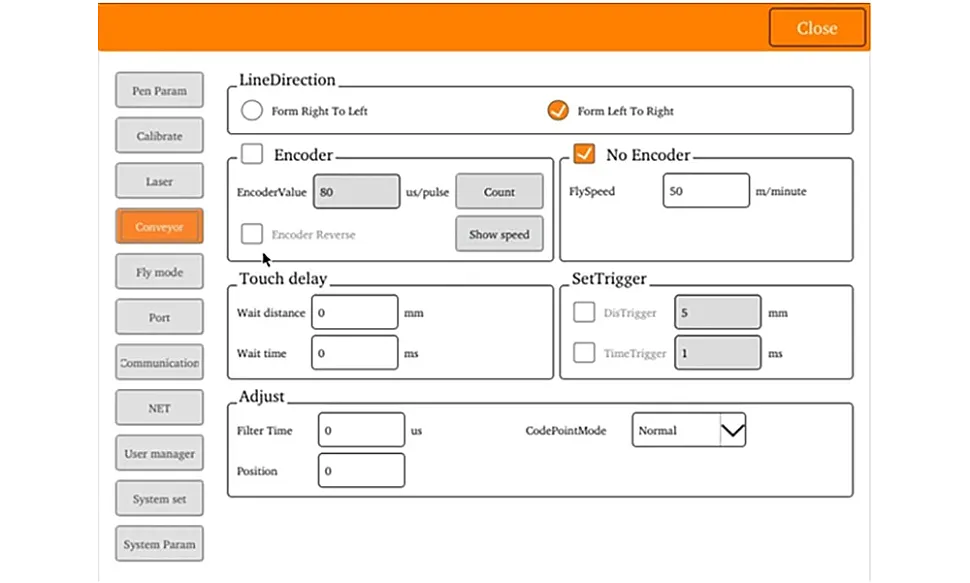

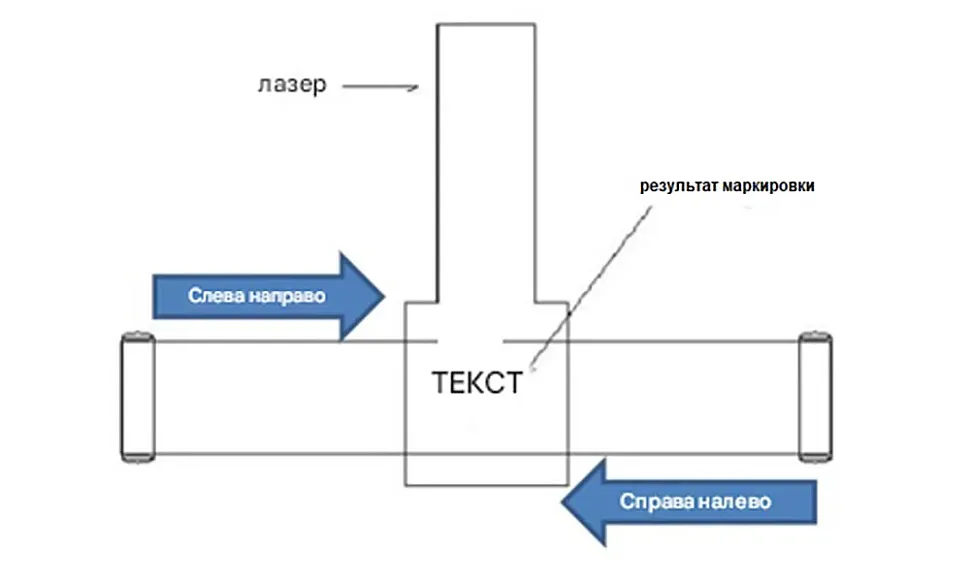

Настройка конвейерной маркировки
- ✓ Редактирование и настройка параметров изображения;
- ✓ Тонкая настрйока маркировки через энкодер;
- ✓ Конвейерная маркировка в свободном режиме;
- ✓ Настройка стороны подачи изделия;
- ✓ Возможность ручного запуска маркировки через ножной переключатель.
Встроенное программное обеспечение позволяет тонко настраивать не только параметры работы самого станка, но и его взаимодействия с конвейерной лентой. Возможна как настройка маркировки через энкодер, так и ручная настройка маркировки по меткам или расстоянию между объектами в свободном режиме "Fly mode". ПО позволяет осуществлять полную настрйоку всех параметров конвейерной маркировки под любые задачи!.
Одна из ключевых особенностей Ультрафиолетовый маркер по металлу KAMACH UV GT15js FLYCUT — возможность маркировки как статичных, так и перемещающихся по конвейеру объектов. Это обеспечивает универсальность использования в условиях динамичного производства с различными скоростями транспортировки при сохранении чёткости и качества наносимых меток.
Лазерный маркер способен работать с широким ассортиментом материалов: сталь, титан, латунь, медь, алюминий, окрашенные металлические поверхности, анодированный алюминий, резина, полупроводниковые материалы, кремниевые пластины, зеркала, дерево, драгоценные металлы (золото, серебро, платина), а также различные виды пластика. Гравировка отличается высокой стойкостью к истиранию, коррозии и другим внешним воздействиям, что делает её значительно надёжнее по сравнению с печатью на принтерах или механической обработкой на настольных гравёрах.
Сферы использования
- Нанесение логотипов и персонализации на рекламную продукцию и сувениры;
- Маркировка и гравировка инструментов, деталей и промышленных узлов;
- Идентификация микросхем, печатных плат и электронных компонентов;
- Применение в пищевой промышленности, авиастроении, машиностроении, станкостроении и судостроении;
- Формирование защитных отметок, дат выпуска, QR-кодов, штрих-кодов, оформление лицевых панелей и приборных досок;
- Автомобильная, медицинская и фармацевтическая отрасли — маркировка оборудования, хирургических инструментов и расходников.

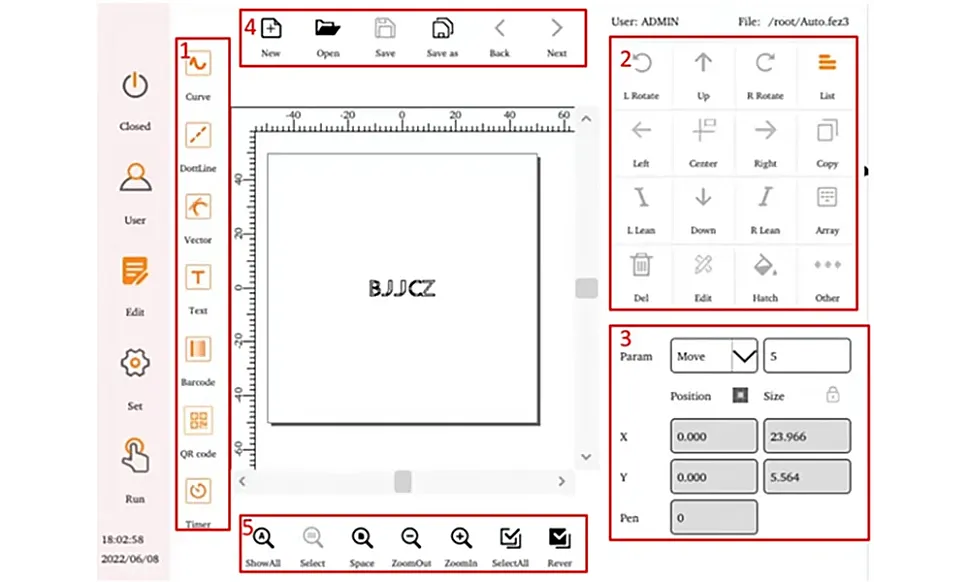

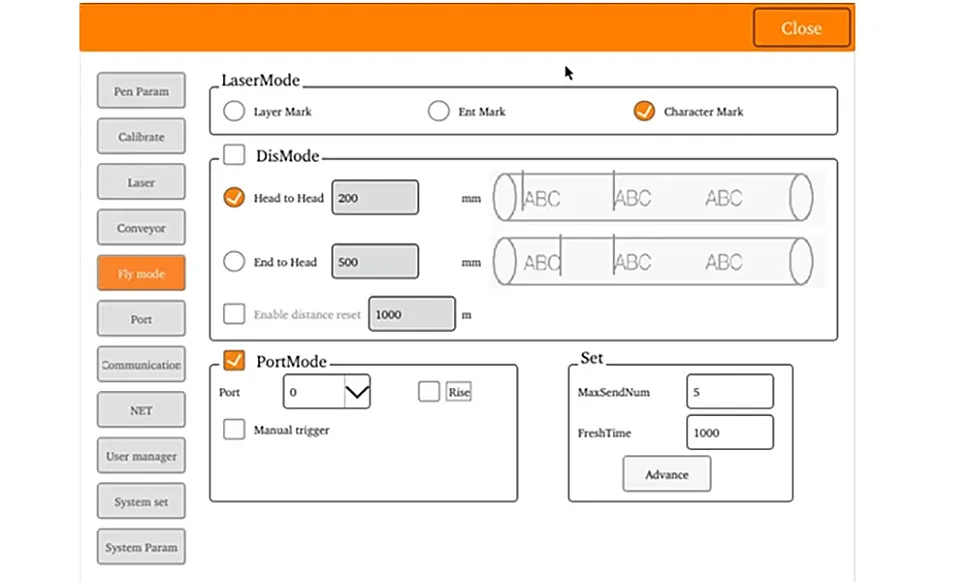

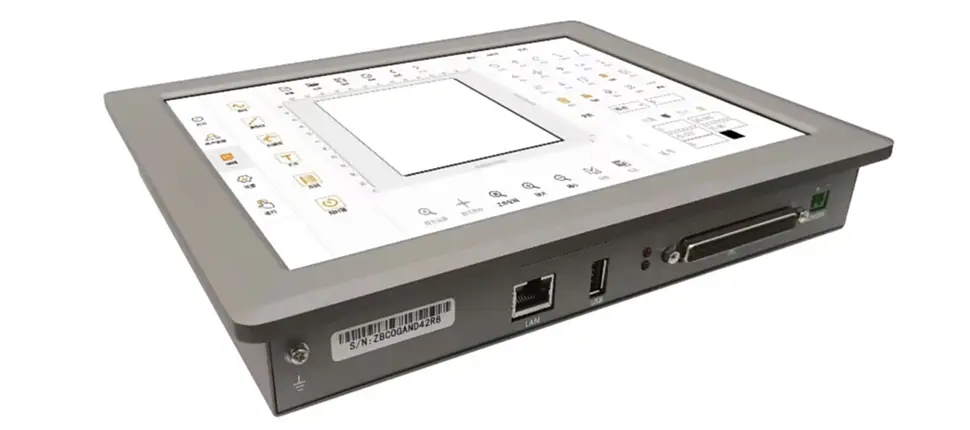

Промышленный контроллер
- ✓ Поддержка летящей маркировки (FLYCUT);
- ✓ Интеграция в промышленную автоматику;
- ✓ Редактирование макетов без остановки линии;
- ✓ Цветной сенсорный интерфейс с интуитивным меню.
Высокотехнологичное решение для статической и летящей (FLYCUT) маркировки изделий в условиях производственной линии. Контроллер обеспечивает полную автономность работы, гибкость настройки и высокую точность нанесения.

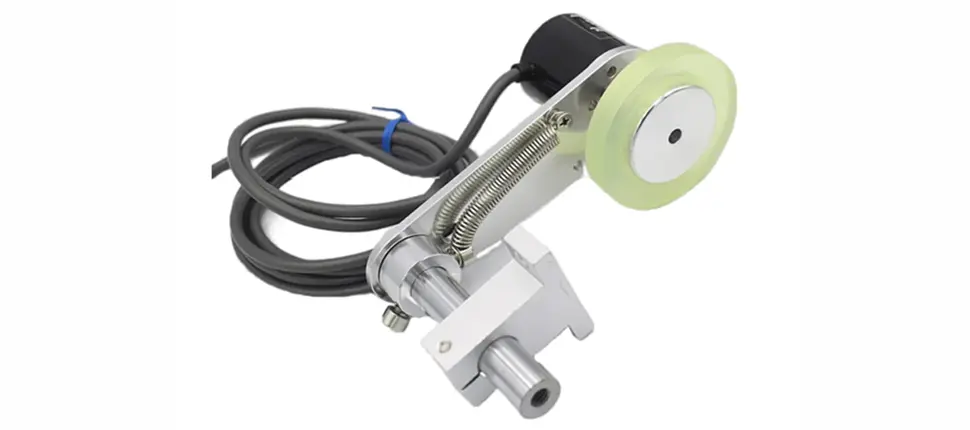

Отслеживание движения конвейерной ленты
- ✓ Система отслеживания интегрирована в станок;
- ✓ Точная синхронизация с движением ленты конвейера;
- ✓ Максимальная точность нанесения маркировки в движении.
Благодаря использованию энкодера лазерный маркер способен корректно работать при переменной скорости конвейера, в том числе при его пуске, остановке или изменении темпа подачи изделий. Это исключает смещение, растяжение или сжатие маркировки и обеспечивает стабильное качество нанесения даже в условиях нестационарного производственного процесса.

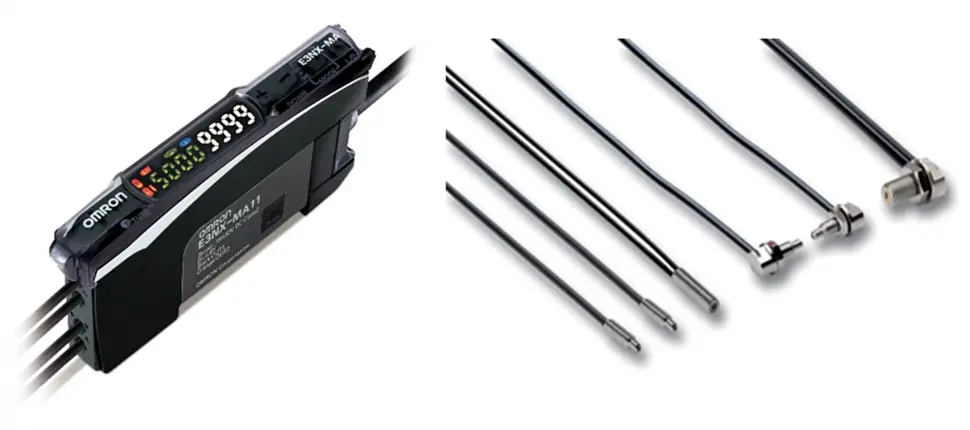

Машинное зрение на базе оптических датчиков
- ✓ Высокая чувствительность даже при маркировке мелких, прозрачных или блестящих объектов;
- ✓ Регулируемый порог срабатывания ;
- ✓ Защита от внешних помех: устойчив к вибрации, пыли, ЭМ-наводкам;
- ✓ Быстрое время отклика (вплоть до микросекунд).
Используется для точного определения положения изделия на движущейся конвейерной ленте и автоматизации старта маркировки.

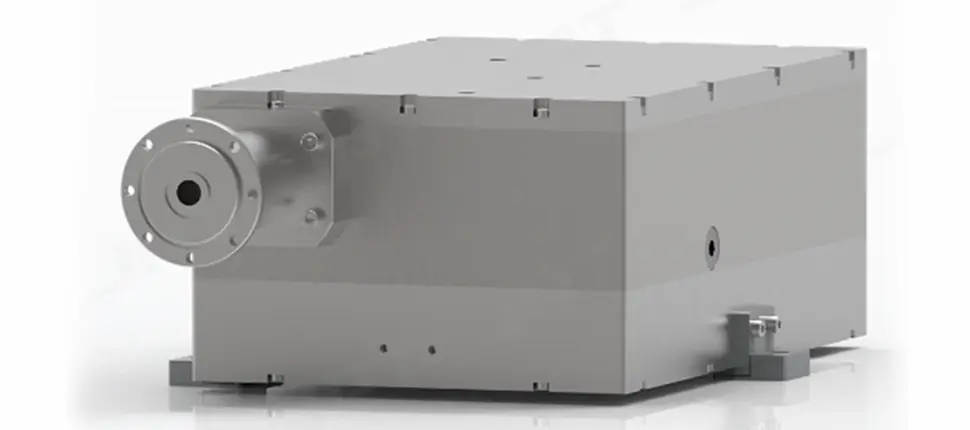

Надёжный УФ лазерный источник JPT
- ✓ Герметичная конструкция оптической и электронной систем, устойчивая к высокой влажности и температуре;
- ✓ Отлично подходит для интеграции в автоматизированные линии;
- ✓ Встроенная система самоочистки воздуха;
- ✓ Высокая помехоустойчивость, наджёжность и стабильность работы.
Специально разработан для промышленных применений, требующих минимального термического воздействия и высокого качества обработки: маркировка стекла, пластика, тонкой пленки, микрообработка и аддитивные технологии .
Чем UV-маркер лучше Q-Switch и MOPA?
В отличие от традиционных технологий, таких как Q-Switch и MOPA, основанных на инфракрасном или зелёном диапазоне, ультрафиолетовый лазер действует по принципу "холодной" абляции. За счёт короткой длины волны и высокой плотности энергии он разрушает поверхностные слои материала на молекулярном уровне, не вызывая нагрева. Это исключает риск деформации, изменения структуры или повреждения термочувствительных покрытий.
- Отсутствие теплового влияния — подходит для пластика, стекла, полупроводников, керамики
- Высокое качество маркировки — контрастное, детализированное изображение даже на микроскопических элементах
- Долговечность — отметки не стираются, не выгорают, устойчивы к химическим веществам и истиранию
Что можно маркировать?
| Обрабатываемые материалы | Особенности маркировки |
|---|---|
| Нержавеющая сталь | Высококонтрастная гравировка без окисления |
| Алюминий | Точная маркировка без потери прочности |
| Титан | Устойчивые метки на авиационных и медицинских компонентах |
| Пластик | Без термоударов, сохраняя целостность изделия |
| Стекло | Тонкая, чистая гравировка без сколов |
| Полимеры и эпоксиды | Метки без растрескивания и деформаций |
| Керамика | Высокая адгезия меток, устойчивость к перепадам температур |
Основные технические особенности
- Рабочее поле: стандартное 100x100 мм, опционально до 300x300 мм
- Гальванометрическая головка SINO-GALVO 7110 — лидер по скорости и точности, обеспечивает динамический диапазон до 12000 мм/с
- Контроллер BJJCZ — гарантирует стабильную и долгосрочную работу оборудования
- Программное обеспечение EzCad2 — гибкая настройка параметров: мощность, скорость, частота, глубина, контрастность и другие
- Система охлаждения CWUV-15 от S&A — надёжная и бесшумная работа даже в режиме 24/7
- Поворотное устройство D80 — возможность маркировки цилиндрических и объёмных деталей
- Настольное исполнение со штативом — удобная регулировка фокусного расстояния механическим способом
Для кого создан этот станок?
Kamach UV GT15je идеально подходит как для инженеров и технологов, ценящих точность и контроль процесса, так и для предпринимателей, которым важна рентабельность, производительность и расширение возможностей производства. Благодаря своей многофункциональности, он может применяться в электронике, ювелирной промышленности, машиностроении, медицине и других высокотехнологичных отраслях.
Это оборудование — не просто станок, а инвестиция в качество, точность и будущее вашего производства.
| Опция | Доступность | Примечание |
|---|---|---|

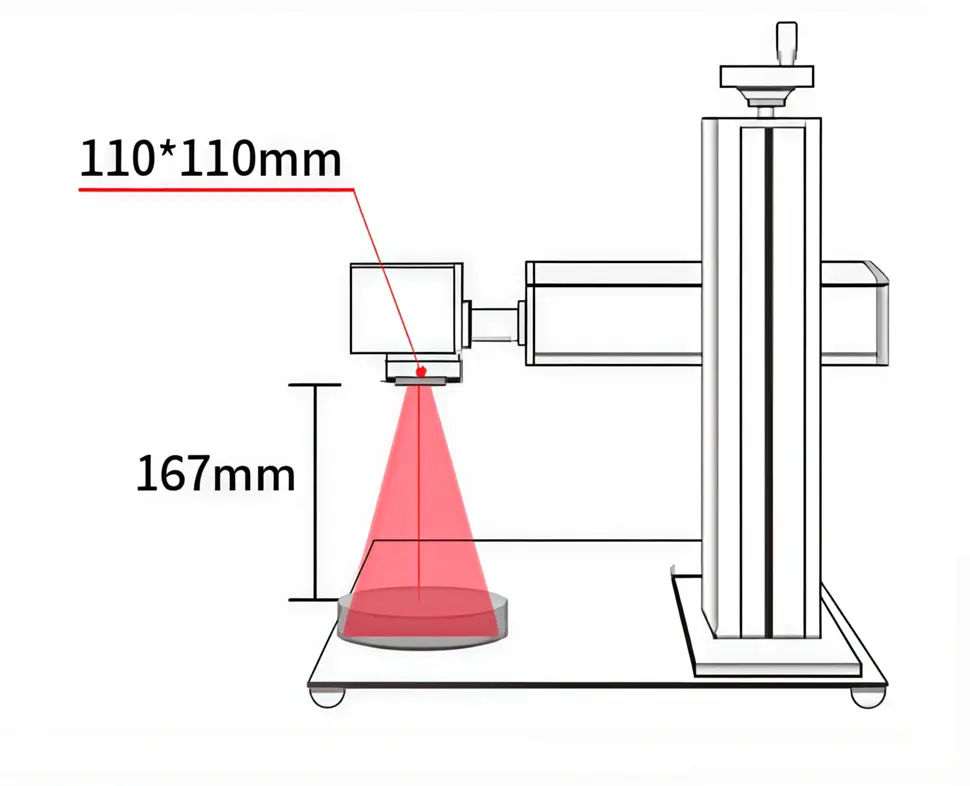

| Объектив плоского поля 100х100 | в комплекте | Входит в стандартную поставку |

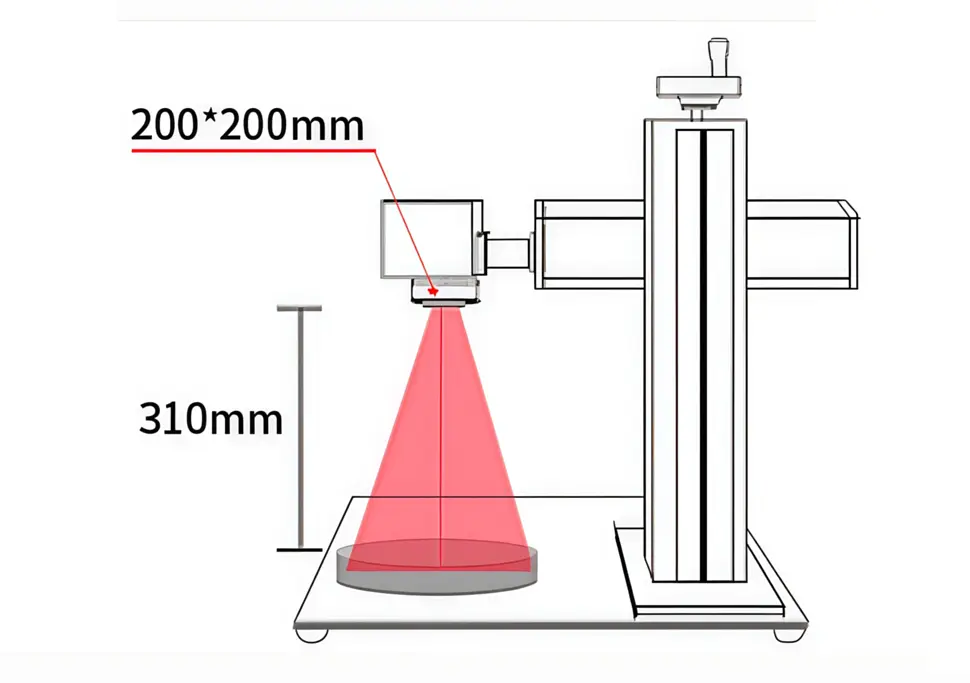

| Объектив плоского поля 200х200 | Опция | Требует увеличения или наличия штатива высотой не менее 310 мм для корректной фокусировки и работы с большим полем |

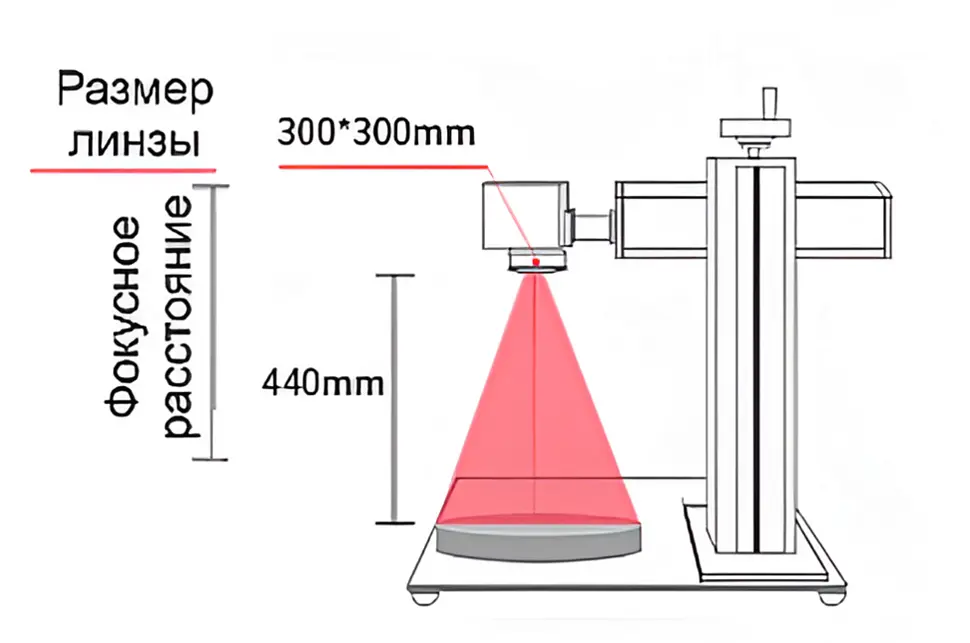

| Объектив плоского поля 300х300 | Опция | Требует увеличения или наличия штатива высотой не менее 440 мм для корректной фокусировки и работы с большим полем |
| Ноутбук | Опция | Может быть приобретён отдельно или в составе специального пакета |
| Моторизация механизма подъема и опускания | Опция | Упрощает точную настройку высоты фокуса, особенно при частых перенастройках оборудования |
| Автоматическая фокусировка | Опция | Функция запускается перед началом работы для определения оптимальной точки фокусировки |
Обрабатываемые материалы
Все виды стали + титан
Маркировка и гравировка
Медь, латунь, бронза
Маркировка и гравировка
Алюминий и дюралюминий
Маркировка и гравировка
Керамика
Маркировка и гравировка
Гранит и искусственный камень
Маркировка и гравировка
Мрамор
Маркировка и гравировка
Резина и полиуретан
Маркировка и гравировка
Все виды пластика
Маркировка и гравировка
Ультрафиолетовый маркер по металлу KAMACH UV GT15js FLYCUT - особенности и достоинства
Скорость гравировки
Данный маркер способен наносить гравировку любых изображений со скоростью до 0 — 7000 мм/с, что в разы эффективнее в сравнении с любыми неспециализированными лазерными установками, а значит и дешевле.
Простое ПО
Программное обеспечение для работы с данным маркером EzCad2 имеет упрощенную форму, благодаря чему легко осваивается даже операторами, не имевшими ранее опыта работы с подобным оборудованием.
Дополнительные опции
Можно расширить функциональность данной модели маркера путём добавления к нему поворотного устройства, которое позволит наносить гравировку и маркировать даже цилиндрические объекты, такие как банки или кружки.
Технические характеристики лазерных излучателей серии Seal-355
| Параметр | Seal-355-10S | Seal-355-15S | Seal-355-20S | Seal-355-30S | SEAL-355-10E |
|---|---|---|---|---|---|
| Тип лазера | Ультрафиолетовый (UV), интегрированный | ||||
| Длина волны | 355 нм | ||||
| Средняя мощность | >10 Вт @ 60 кГц | >15 Вт @ 60 кГц | >20 Вт @ 110 кГц | >30 Вт @ 110 кГц | >10 Вт @ 60 кГц |
| Ширина импульса | <15 нс @ 60 кГц | <15 нс @ 60 кГц | <18 нс @ 110 кГц | <20 нс @ 110 кГц | <20 нс @ 60 кГц |
| Частотный диапазон | 40–300 кГц | 40–150 кГц | |||
| Пространственная мода | TEM00 | ||||
| Качество луча (M²) | ≤ 1.2 | ≤ 1.25 | |||
| Круглость пятна | > 90 % | ≥ 90 % | |||
| Расходимость луча | ≤ 2 мрад | < 2 мрад | ≤ 2 мрад | ≤ 2 мрад | ≤ 2 мрад |
| Диаметр пятна (1/e²) | 0.45 ± 0.15 мм | 0.45 ± 0.15 мм | 0.8 ± 0.15 мм | 0.8 ± 0.15 мм | 0.45 ± 0.15 мм с расширением 15× |
| Степень поляризации | > 100:1, горизонтальная | > 100:1, горизонтальная | |||
| Стабильность мощности (24 ч) | RMS ≤ 3 % | RMS ≤ 3 % | RMS ≤ 5 % | RMS ≤ 5 % | RMS ≤ 3 % |
| Стабильность импульсов | RMS ≤ 3 % @ 80 кГц | RMS ≤ 5 % @ 110 кГц | RMS ≤ 5 % @ 80 кГц | ||
| Рабочая температура | 0 °C – 40 °C | 0 °C – 40 °C | |||
| Температура хранения | -15 °C – 50 °C | -15 °C – 50 °C | |||
| Система охлаждения | Водяное охлаждение | ||||
| Питание | DC 36 В | DC 36 В | |||
| Потребляемая мощность | < 250 Вт | < 400 Вт | < 600 Вт | < 600 Вт | < 250 Вт |
| Габариты | 180 × 320 × 114 мм | 180 × 337 × 114 мм | 205 × 400 × 124 мм | 205 × 400 × 124 мм | 302 × 120 × 104 мм |
| Масса | 8.8 кг | 9.8 кг | 15 кг | 15 кг | нетто ≈ 6.8 кг брутто ≈ 9.1 кг |
Технические характеристики гальваносканера SINO-GALVO SG7110
| Параметр | Значение |
|---|---|
| Апертура | 10 мм |
| Длина волны | 355 нм / 532 нм / 1030 нм–1080 нм / 9,4 мкм–10,6 мкм |
| Широкополосное покрытие | 350 нм – 12 мкм |
| Скорость маркировки(1) | 6000 мм/с |
| Скорость позиционирования(1) | 11000 мм/с |
| Скорость записи(2) | 540 cps (знаков в секунду) |
| Время отклика при шаге (1% от полной шкалы) | < 450 мкс |
| Время отклика при шаге (10% от полной шкалы) | < 1000 мкс |
| Ошибка слежения | ≤ 164 мкс |
| Линейность | 99.90% |
| Повторяемость (RMS) | < 8 мкрад |
| Ошибка усиления | < 5 мкрад |
| Нулевой сдвиг | < 5 мкрад |
| Долгосрочный дрейф за 8 часов | < 0.5 мкрад |
| Дрейф масштабного коэффициента | < 40 ppm/°C |
| Дрейф нуля | < 15 мкрад/°C |
| Входное напряжение | ±15 В постоянного тока |
| Номинальный ток | 2 А |
| Интерфейс / сигнал | Цифровой: XY2-100 Аналоговый: ±5 В |
| Угол механического сканирования(3) | ±11° |
| Температура эксплуатации | 0°C – 45°C |
| Температура хранения | -10°C – 60°C |
| Габариты сканера (Д×Ш×В) | 118.5 × 96.5 × 93.6 мм |
| Вес сканера | ≈ 1.65 кг |
