Направляющие для станков с ЧПУ - это буквально основа конструкции портала. В зависимости от того, какие направляющие установленны в вашем лазерном станке, будет зависеть плавность и скорость его хода, а также точность позиционирования лазерной головки. поэтому будьте внимательны при выборе!

Направляющая Hiwin EGR15UH (2600мм)
Направляющая Hiwin EGR15UH (2600мм)

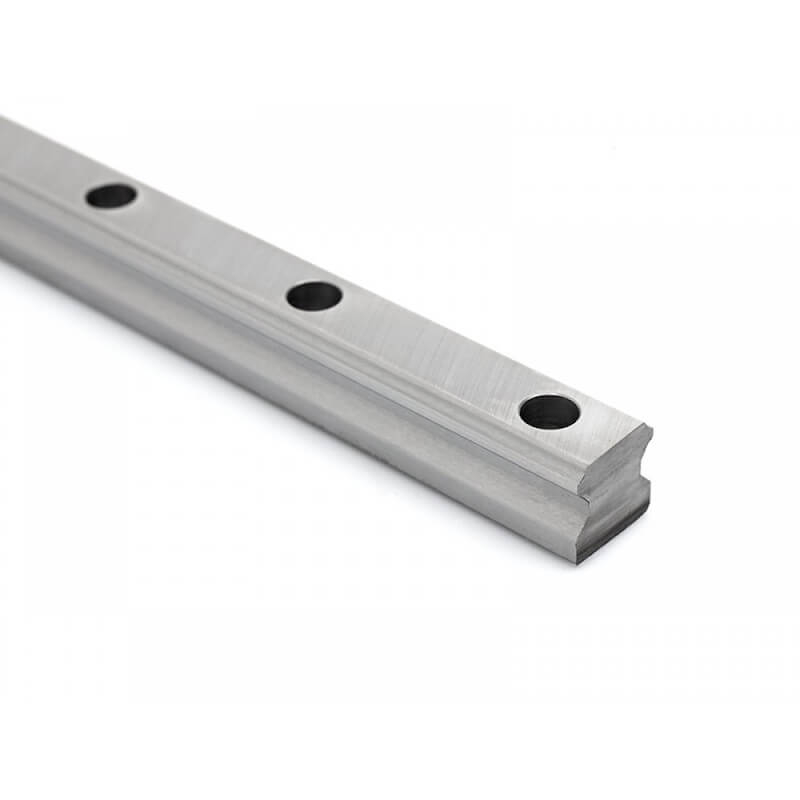

Рельс EGR15UH - профильная направляющая Hiwin типоразмера 15 мм. Тип крепления рельса: Сверху
От 16 900
Направляющая AMT PMI MSB 15 U-N (1000мм)
Направляющая AMT PMI MSB 15 U-N (1000мм)
Шариковый рельс AMT PMI MSB 15 U-N - профильная направляющая AMT типоразмера 15 мм.
От 6 900
Направляющая AMT PMI MSB 15 U-N (600мм)
Направляющая AMT PMI MSB 15 U-N (600мм)
Шариковый рельс AMT PMI MSB 15 U-N - профильная направляющая AMT типоразмера 15 мм.
От 4 100
Направляющая AMT PMI MSB 15 U-N (700мм)
Направляющая AMT PMI MSB 15 U-N (700мм)
Шариковый рельс AMT PMI MSB 15 U-N - профильная направляющая AMT типоразмера 15 мм.
От 4 900
Направляющая CSK LMG15R-N (435 мм)
Направляющая CSK LMG15R-N (435 мм)
Шариковый рельс CSK LMG15R-N - профильная направляющая CSK типоразмера 15 мм.
От 1 200
Направляющая Hiwin HGR15C (580мм)
Направляющая Hiwin HGR15C (580мм)
Шариковый рельс HGR15С - профильная направляющая Hiwin типоразмера 15 мм.
От 2 000
Товар добавлен в корзину

Направляющие – тип комплектующих для оборудования с ЧПУ, от которого напрямую зависит точность позиционирования режущего инструмента и иные, не менее важные параметры станка, базирующиеся на жёсткости конструкции портала. Так как купить направляющие можно почти где угодно и их производство кажется не самым трудоёмким процессом, на рынке представлено огромное множество производителей, но как факт, не все из них заслуживают доверия. При выборе и покупке направляющих следует подробно изучить параметры вашего станка, ведь они бывают разными:

  • - Линейные направляющие;
  • - Шариково-винтовые направляющие;

  • Чаще всего, направляющие делятся на эти два типа, но это далеко не всё, ведь даже традиционные линейные рельсы могут также быть шариковыми за счёт технологии перемещения каретки. Лучший способ правильно выбрать и купить именно те направляющие, которые вам нужны – внимательно изучить маркировку на аналогичных на вашем станке или том оборудовании, которое вы планируете купить. Лазерный станок – довольно простое и распространённое оборудование, но эта простота напрямую зависит от множества мелочей и правильный выбор направляющих – одна из важнейших!

    направляющие Hiwin

    Примечание:

    1. Допуск значения E для стандартного рельса составляет 0,5-0,5 мм. Допуск значения E для сочлененного рельса составляет 0-0,3 мм.

    2. Максимальная стандартная длина означает макс. длина рельса со стандартным значением E с обеих сторон.

    Таблица стандартных длин рельсов Hiwin (мм)

    Артикул HG15 HG20 HG25 HG30 HG35 HG45 HG55 HG65
    Стандартная длина L (n) 160 (3) 220 (4) 220 (4) 280 (4) 280 (4) 570 (6) 780 (7) 1270 (9)
    220 (4) 280 (5) 280 (5) 440 (6) 440 (6) 885 (9) 1020 (9) 1570 (11)
    280 (5) 340 (6) 340 (6) 600 (8) 600 (8) 1200 (12) 1260 (11) 2020 (14)
    340 (6) 460 (8) 460 (8) 760 (10) 760 (10) 1620 (16) 1500 (13) 2620 (18)
    460 (8) 640 (11) 640 (11) 1000 (13) 1000 (13) 2040 (20) 1980 (17)
    640 (11) 820 (14) 820 (14) 1640 (21) 1640 (21) 2460 924) 2580 922)
    820 (14) 1000 (17) 1000 (17) 2040 (26) 2040 (26) 2985 (29) 2940 (25)
    1240 (21) 1240 (21) 2520 (32) 2520 (32)
    1600 (27) 3000 (38) 3000 (38)
    Шаг (P) 60 60 60 80 80 105 120 150
    Расстояние до конца (E) 20 20 20 20 20 22.5 30 35
    Максимальная стандартная длина 1960 (33) 4000 (67) 4000 (67) 3960 (50) 3960 (50) 3930 (38) 3900 (33) 3970 (27)
    Максимальная длина 2000 4000 4000 4000 4000 4000 4000 4000
