Направляющая Hiwin HGR15C (580мм)

Направляющая Hiwin HGR15C (580мм)

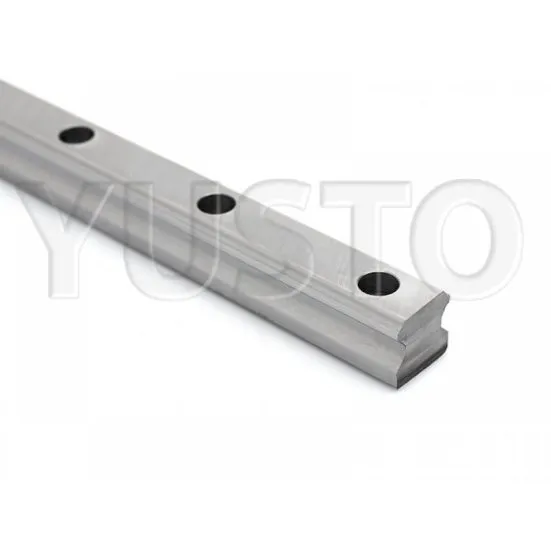

Шариковый рельс HGR15С - профильная направляющая Hiwin типоразмера 15 мм.
Смотреть все характеристики
2 000
  • Самовывоз бесплатно
2 000
  • Самовывоз бесплатно
  • Настройка, запуск, обучение

Направляющая Hiwin HGR15C (580мм) - краткий обзор

Профильные шариковые рельсовые направляющие марки Хайвин, производства Тайвань-Германия, шириной 15 мм предназначены для использования в оборудовании с ЧПУ, а также для применения в смежных (подобных) системах точного линейного перемещения. Данный тип рельсов является золотой серединой, между примитивным стандартом линейных направляющих и сложными шариково-винтовыми передачами. Рельсы шариково-линейного типа позволяют осуществлять плавное перемещение по осям портала, за счёт применения технологичных подшипников и высокого качества материалов самого рельса.

направляющие Hiwin

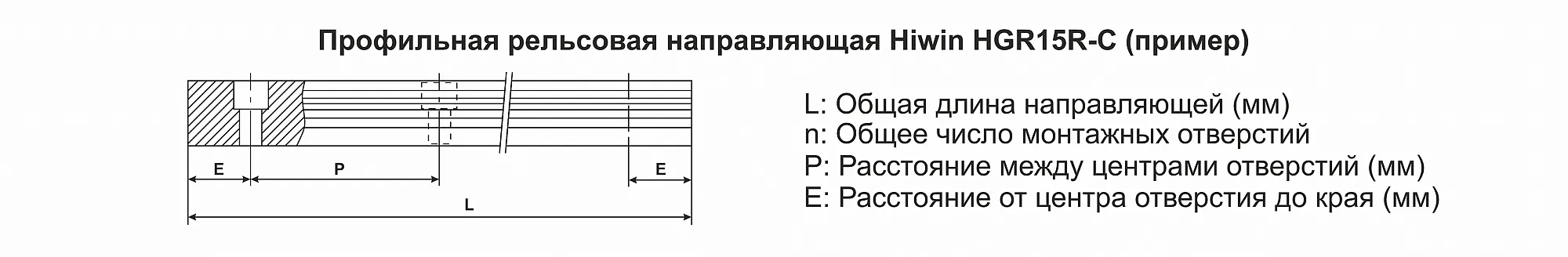

Примечание:

1. Допуск значения E для стандартного рельса составляет 0,5-0,5 мм. Допуск значения E для сочлененного рельса составляет 0-0,3 мм.

2. Максимальная стандартная длина означает макс. длина рельса со стандартным значением E с обеих сторон.

Таблица стандартных длин рельсов Hiwin (мм)

Артикул HG15 HG20 HG25 HG30 HG35 HG45 HG55 HG65
Стандартная длина L (n) 160 (3) 220 (4) 220 (4) 280 (4) 280 (4) 570 (6) 780 (7) 1270 (9)
220 (4) 280 (5) 280 (5) 440 (6) 440 (6) 885 (9) 1020 (9) 1570 (11)
280 (5) 340 (6) 340 (6) 600 (8) 600 (8) 1200 (12) 1260 (11) 2020 (14)
340 (6) 460 (8) 460 (8) 760 (10) 760 (10) 1620 (16) 1500 (13) 2620 (18)
460 (8) 640 (11) 640 (11) 1000 (13) 1000 (13) 2040 (20) 1980 (17)
640 (11) 820 (14) 820 (14) 1640 (21) 1640 (21) 2460 924) 2580 922)
820 (14) 1000 (17) 1000 (17) 2040 (26) 2040 (26) 2985 (29) 2940 (25)
1240 (21) 1240 (21) 2520 (32) 2520 (32)
1600 (27) 3000 (38) 3000 (38)
Шаг (P) 60 60 60 80 80 105 120 150
Расстояние до конца (E) 20 20 20 20 20 22.5 30 35
Максимальная стандартная длина 1960 (33) 4000 (67) 4000 (67) 3960 (50) 3960 (50) 3930 (38) 3900 (33) 3970 (27)
Максимальная длина 2000 4000 4000 4000 4000 4000 4000 4000
