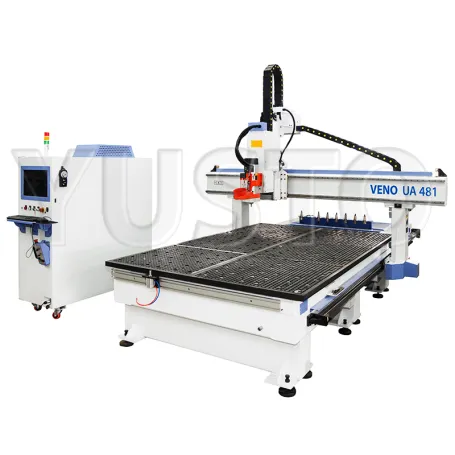

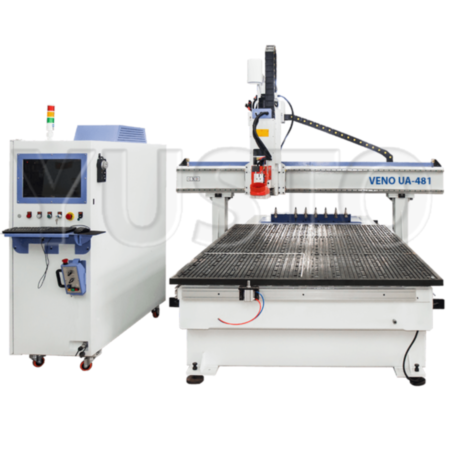

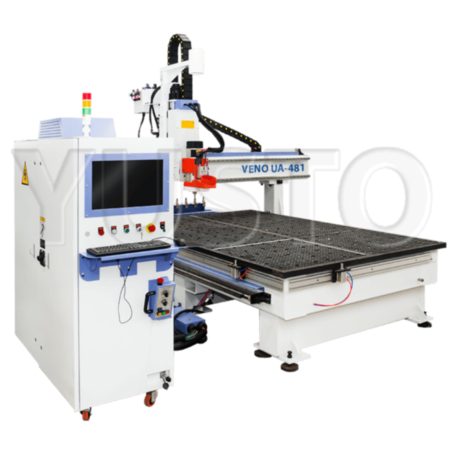

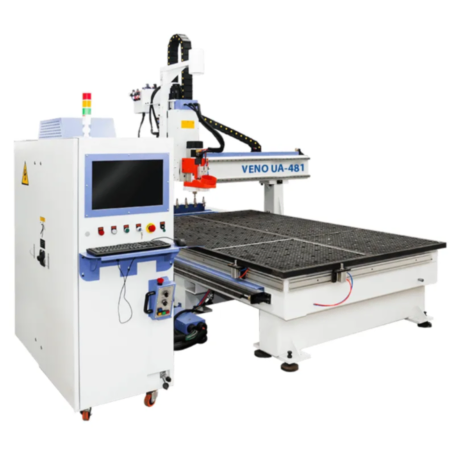

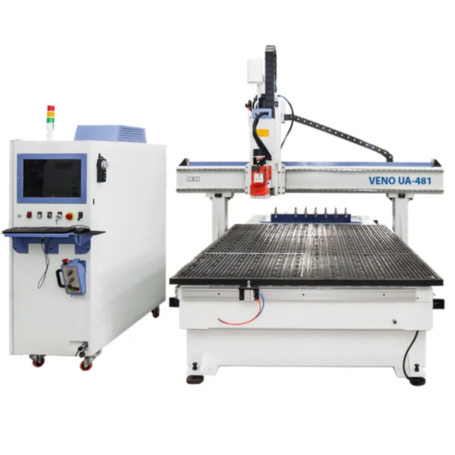

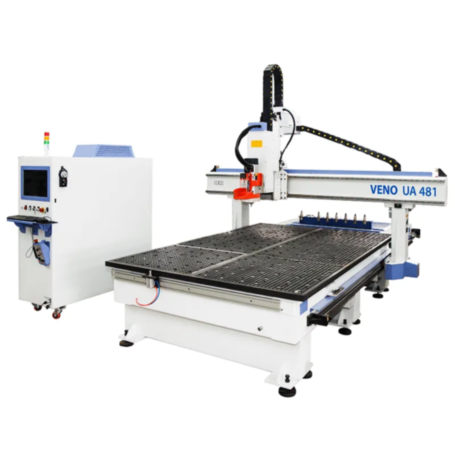

Деревообрабатывающий фрезерный станок со сменой инструмента VENO UA481-2040
| Размер рабочего стола | 4000х2000 мм |
| Мощность шпинделя | 9.6 кВт |
| Координаты управления | 3 |
| Система управления | SYNTEC 20A |
| Высота портала по оси Z | 200 мм |
| Электропитание | 380 Вольт |
| Гарантия | 12 мес |
Кредит на выгодных условиях
Лизинг от 100 000 рублей
Быстрая доставка
- Доставка по всей России
- Отправка заказов в кратчайшие сроки
Оплата
- Наличные при получении
- Банковская карта
- Безналичный платеж
Чтобы быть успешным и готовым к новым вызовам, надо обладать знаниями и умениями, а также производственной базой, способной быстро подстроится под реалии сегодняшнего дня. Время и скорость всегда ограниченны. Успех на рынке - это технологии и современные станки, способные быстро подстроится под потребности бизнеса и ваших клиентов.
Деревообрабатывающий фрезерный станок со сменой инструмента VENO UA481-2040 - отличное решение для производственного предприятия, целью которого является массовое высокотехнологичное производство, где станок автоматизирует операции по деревообработке, мебельному производству.

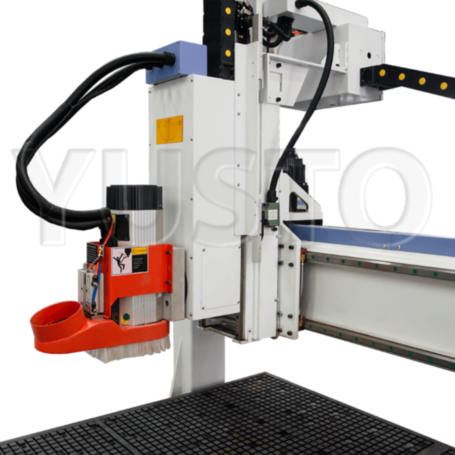

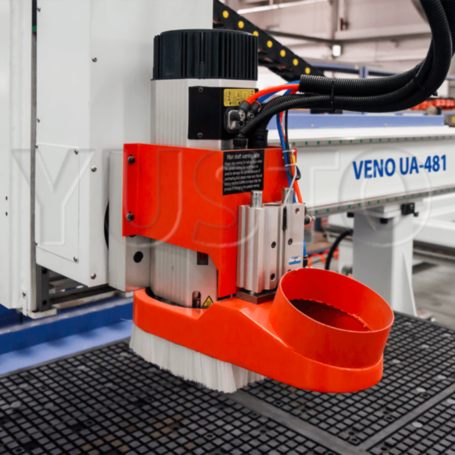

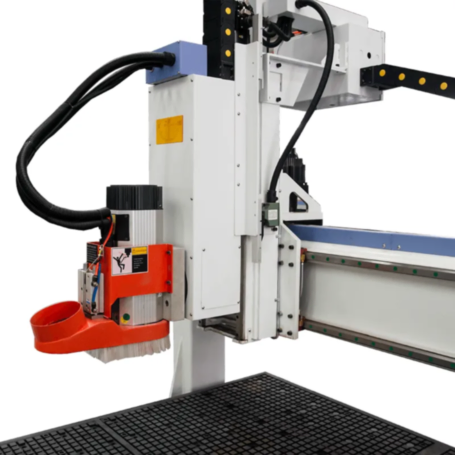

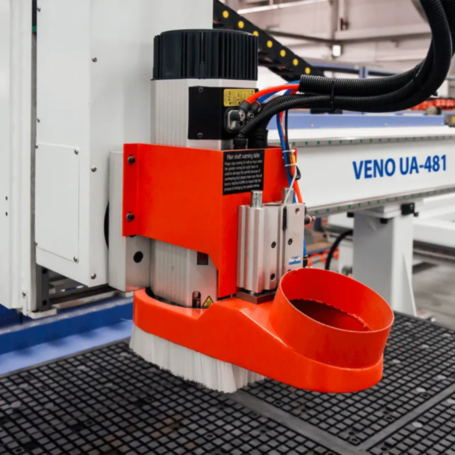

Станок обладает высокой скорость работы до 80000 мм/мин и имеет современный шпиндель итальянского производства мощностью 9.6 кВт (ES951). Станина, стойки и портал станка - стальные сварные усиленные, прошли отпуск и фрезерование, обеспечат необходимую жесткость всей конструкции.

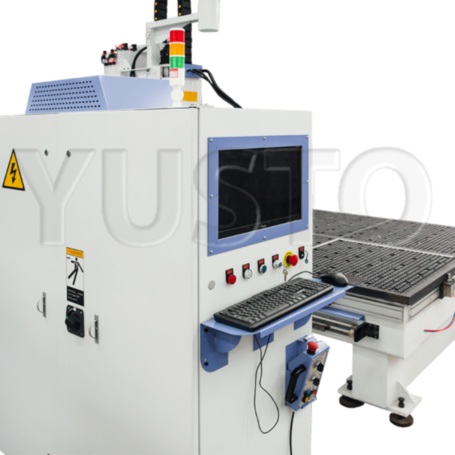

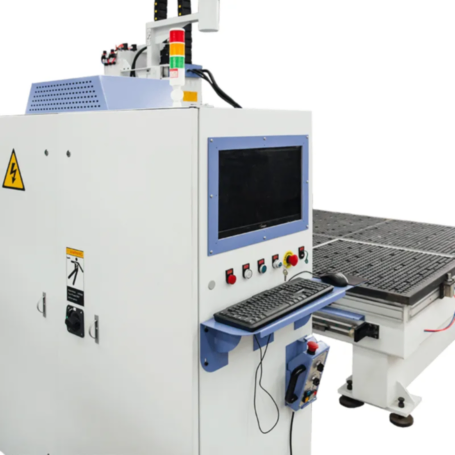

Современная система управления SYNTEC 20A, серво двигатели Yaskawa и планетарные редукторы обеспечивают скорость и отзывчивость системы при решении производственных задач. Станок способен встроиться в производственную линию по технологии НЕСТИНГ, а также может выполнять отдельные, часто сменяющиеся операции.

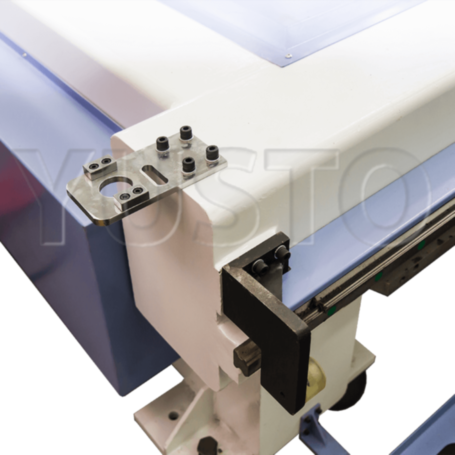

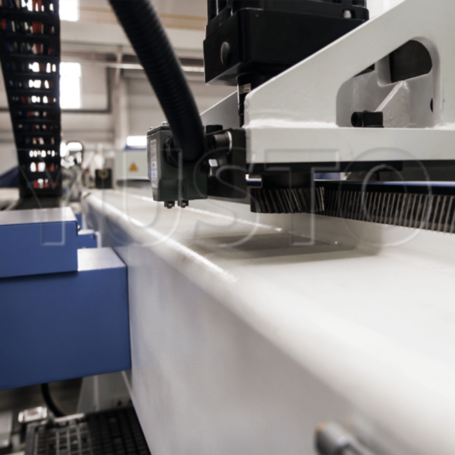

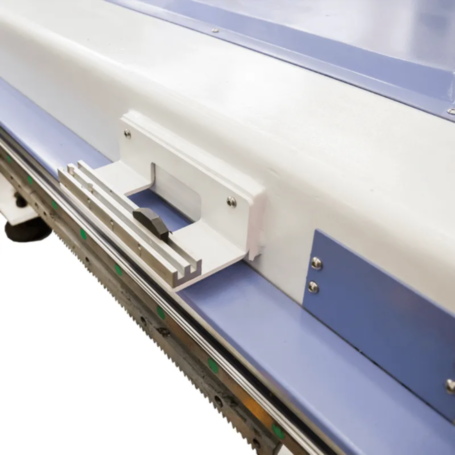

Система позиционирования заготовки с пятью точками ускоряет процесс загрузки заготовки в станок. Матричный вакуумный стол выполнен из двойного пластика и имеет улучшенное распредение вакуумноо усилия.
Обрабатываемые материалы
Фанера
Дерево
МДФ и ДСП
ПЭТ, Полистирол
Двухслойные пластики, Rowmark
Монолитный поликарбонат
Камень, Гранит, Мрамор
Керамика
АБС
Паронит
Гипс
ПВХ
Алюминий
Стеклопластик
Эпоксидная смола
Сотовый поликарбонат
Медь
ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ И МЕХАНИКА

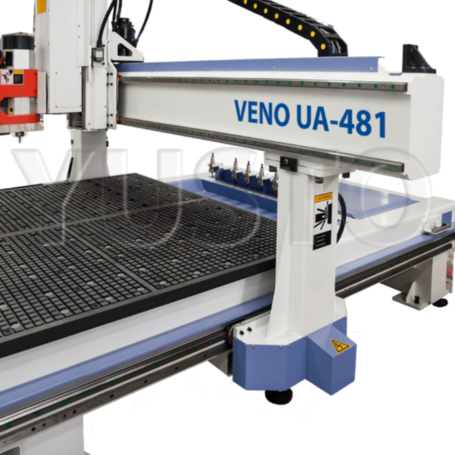

Усиленная цельносварная станина станка выполнена из толстостенного стального профиля прямоугольного сечения. Толщина стенки усилена до 10 мм. Станину фрезеруют по плоскости и по местам крепления направляющих для достижения максимальной ровности всей поверхности.

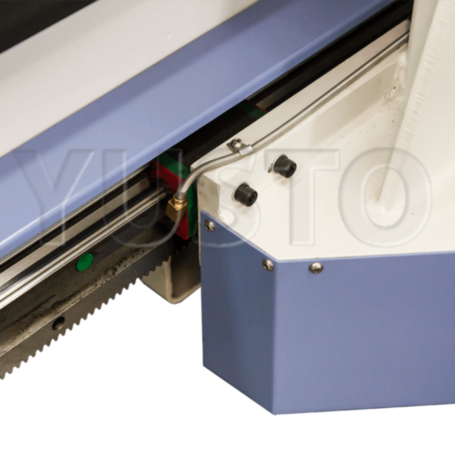

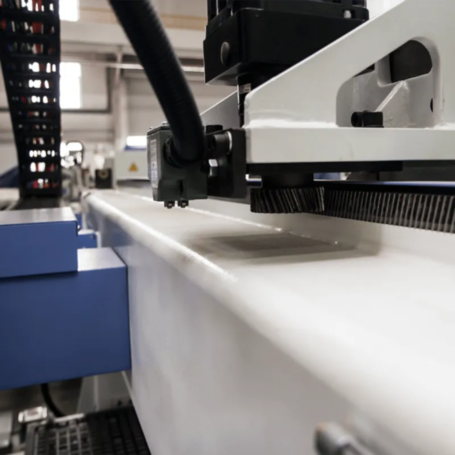

На станке установлены рельсовые линейные направляющие HIWIN. Сечение рельса по осям XYZ - 30 мм.

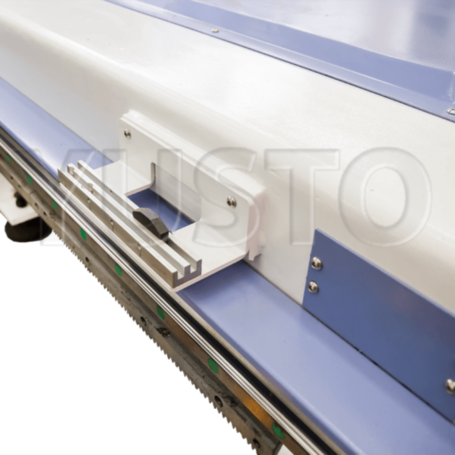

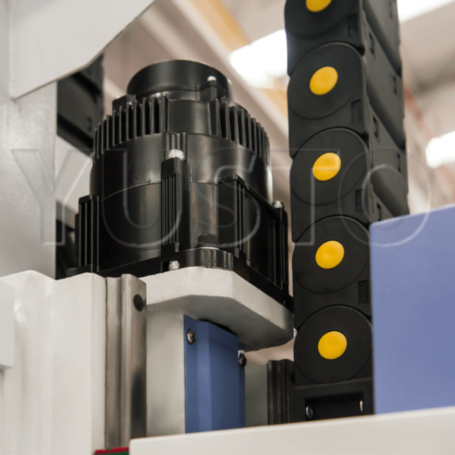

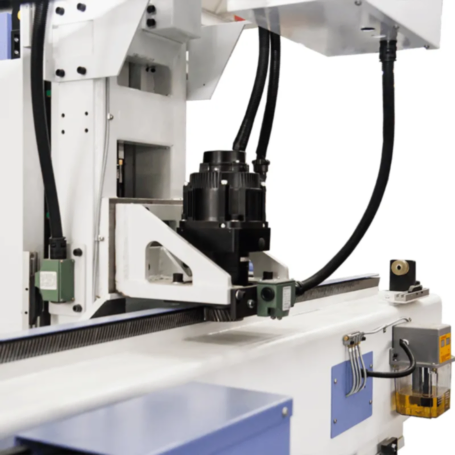

Крутящий момент с севодвигателя YASKAWA 850 Вт (Япония) и планетарного редуктора SHIMPO-NIDEC 1:5 (Япония) передается на косозубую зубчатую рейку по оси XY. По оси Z крутящий момент передается через ШВП.

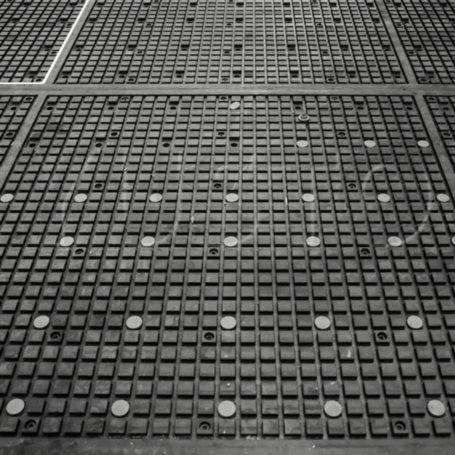

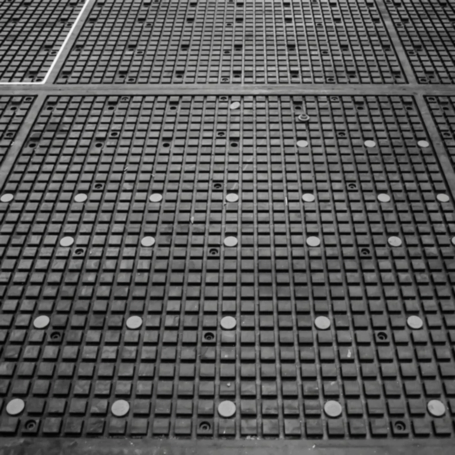

Рабочий стол станка в базовой комплектации имеет 6-зонный матричный вакуумный стол. Для создания вакуума используется вакуумная помпа ZBW-160E мощностью 5.5 кВт.

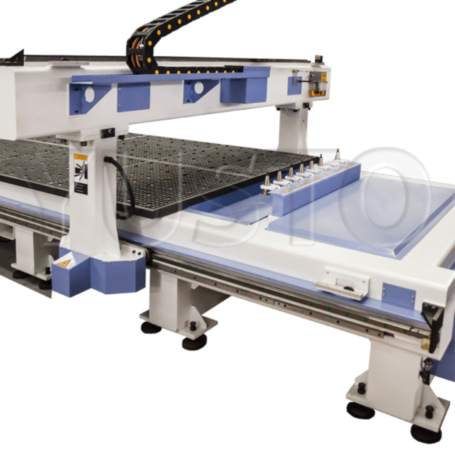

АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА

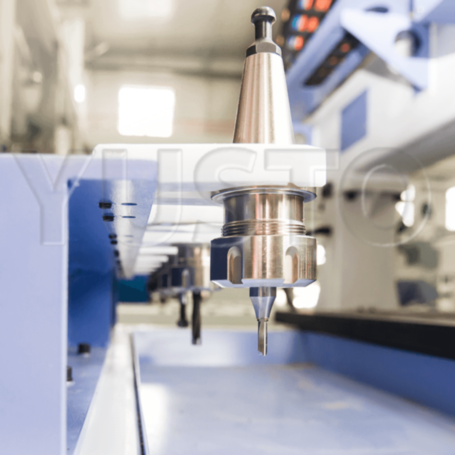

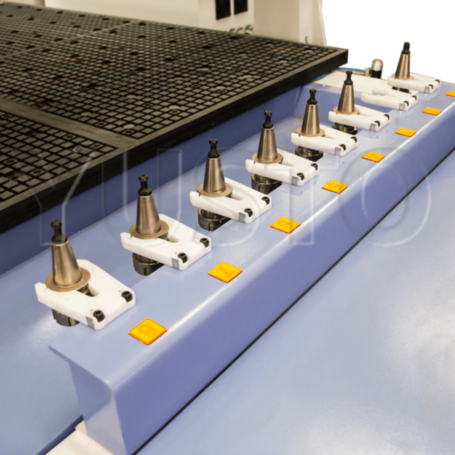

Линейная смена инструмента с серво двигателем YASKAWA. Количество инструментов - 8 шт. Цанговые патроны ISO30. Цанги ER32.

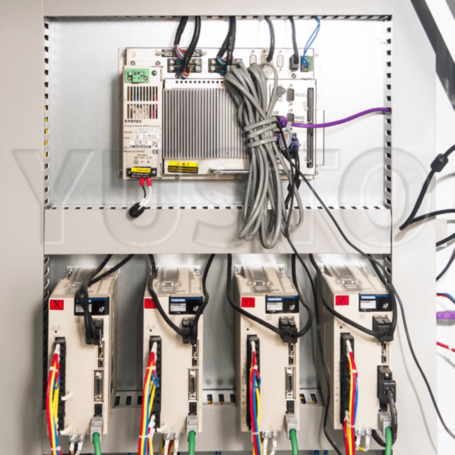

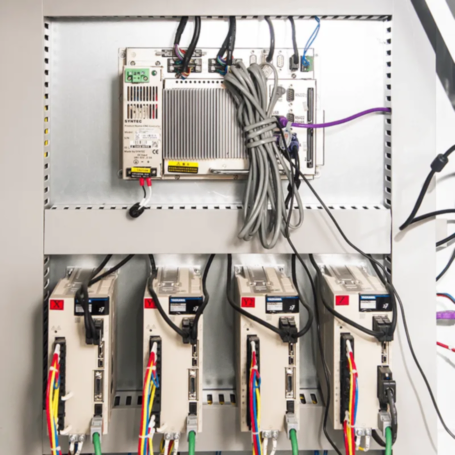

ЭЛЕКТРИКА И ЭЛЕКТРОНИКА

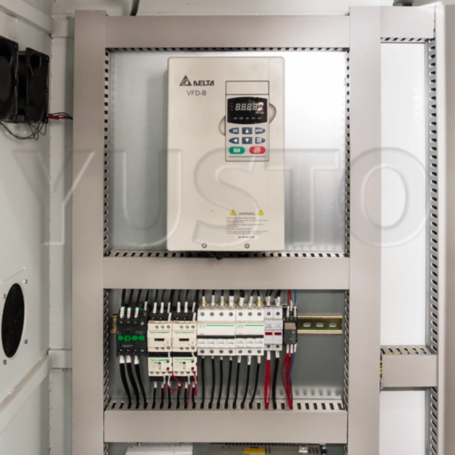

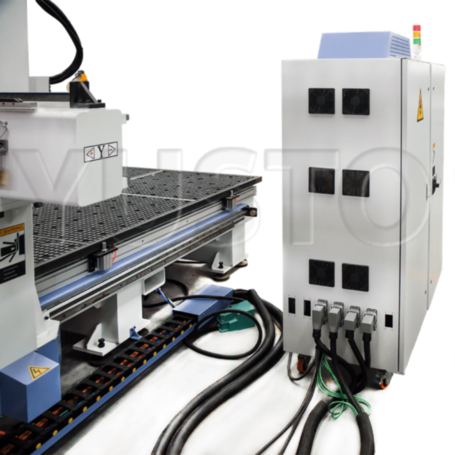

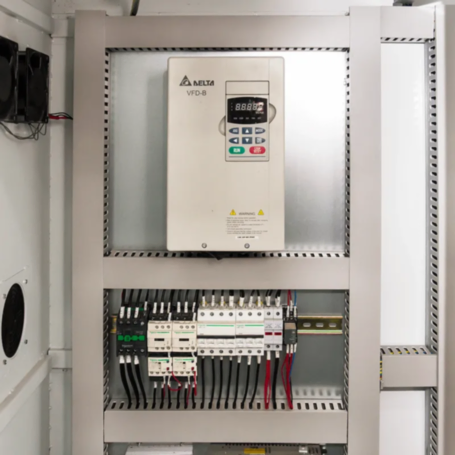

Силовая электроника выполнена из компонетов Schneider (Германия). Электрика и электроника смонтирована в отдельный пылезащищенный электрошкаф, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах для контроля и обслуживания.
Питания станка осуществляется от сети 380 Вольт (L1, L2, L3, N, G).
Работа инвертора Delta VFD-B 11 кВт и шпинделя 9.6 кВт управляется системой управления SYNTEC 20A.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Управляющие программы для станка содаются в распространенных CAD/CAM программах ArtCAm, AlphaCam, Type3, также можно использовать бесплатные программы, как AtrCam Free.
ПРОВЕРКА ТОЧНОСТИ
Сервис ЮСТО поможет в монтаже, запуске и обучении. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле, Туле, Краснодаре и оперативно приедем к вам в России и страны ЕАЭС.
Форма обратной связи | Телефон: 8-800-555-29-39 | support@yusto.ru
| Размер рабочего стола | 4000х2000 мм |
| Мощность шпинделя | 9.6 кВт |
| Максимальная скорость Z | 20000 мм/мин |
| Координаты управления | 3 |
| Обрабатываемые материалы | Фанера, Дерево, МДФ и ДСП, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Камень, Гранит, Мрамор, Керамика, АБС, Паронит, Гипс, ПВХ, Оргстекло, Акриловое стекло, Текстолит, Алюминий, Цинк, Латунь, Стеклопластик, Эпоксидная смола, Сотовый поликарбонат, Медь |
| Модель шпинделя | ES951 |
| Силовая электрика | Schneider |
| Коэффициент редукции Y | 1:5 |
| Редукторы XY | Планетарные |

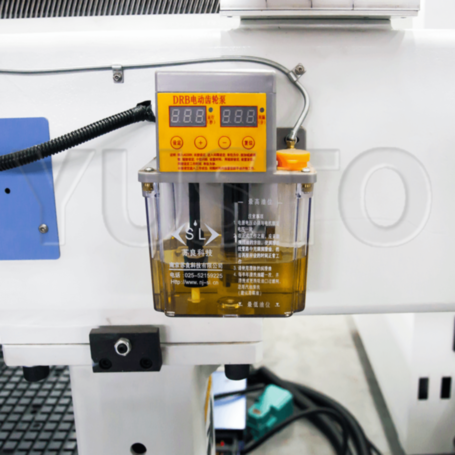

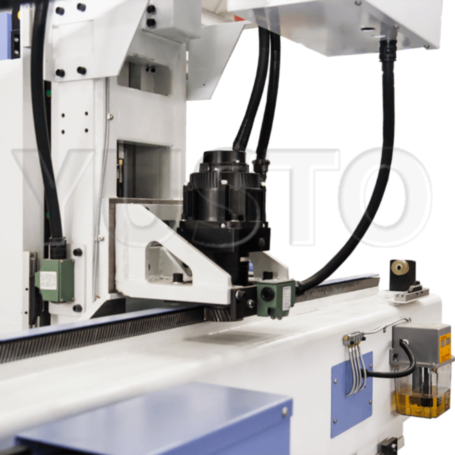

| Смазка | Централизованная автоматическая |

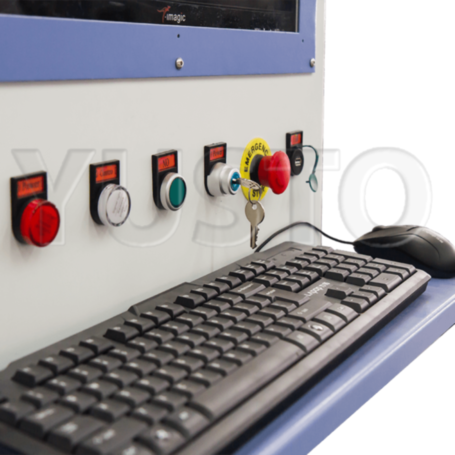

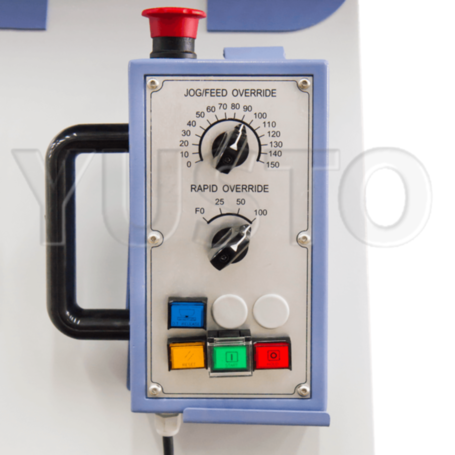

| Системы защиты | Кнопка экстренной остановки |
| Производитель шпинделя | HSD |
| Мощность опционально устанавливаемых шпинделей | 12 кВт |
| Структура портала | Стальная толстостенная балка усиленная |
| Тип вакуумного стола | Матричный |
| Количество вакуумных зон | 6 |
| Тип вакуумных кранов | Электронные |
| Система управления | SYNTEC 20A |
| Тип концевых датчиков | Индуктивные XYZ |
| Тип данных | G-Код |
| Скорость холостого перемещения | 80000 мм/мин |
| Рабочая скорость | 50000 мм/мин |
| Тип исполнения | Напольный |
| Станина | Сварная толстостенная из стального профиля прямоугольного сечения с термическим отпуском |
| Тип и размер цанги | ER32 |
| Тип охлаждения шпинделя | Воздушное |
| Частота вращения шпинделя | 6000-18000 об/мин |
| Высота портала по оси Z | 200 мм |

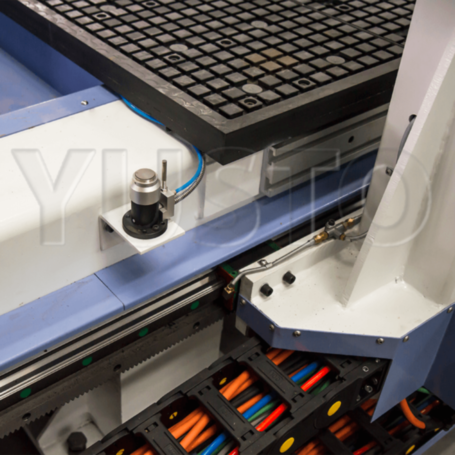

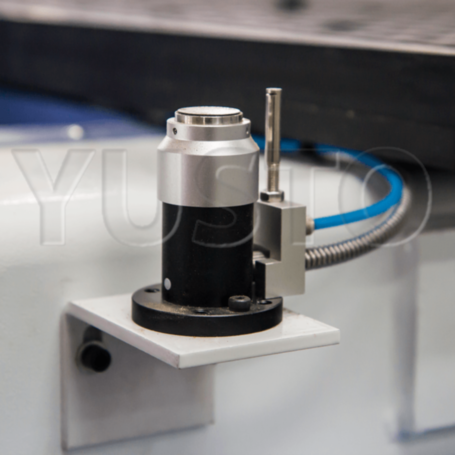

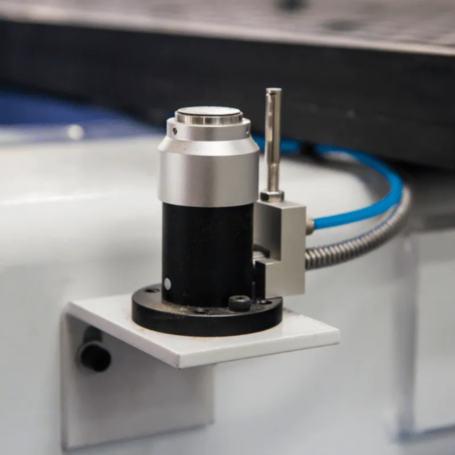

| Тип датчика калибровки инструмента | Автоматический |
| Тип инструментального патрона | ISO30 |
| Количество мест в инструментальном магазине | 8 шт |
| Смена инструмента | Линейная автоматическая |
| Тип двигателя | Сервопривод |
| Тип рабочего стола | Вакуумный стол |
| Базовая точность (XYZ) | 0.01 мм |
| Точность позиционирования | 0.05 мм |
| Структура оси X | Косозубая рейка WMH, Рельсы квадратные HIWIN 25 мм |
| Структура оси Y | Косозубая рейка WMH, Рельсы квадратные HIWIN 25 мм |
| Структура оси Z | ШВП 30, Рельсы квадратные HIWIN 25 мм |
| Дополнительная оснастка | Насадка на шпиндель, Кронштейн для аспирации, Виброопоры, Система подготовки воздуха |
| Интерфейс подключения | USB, LAN |
| Поддерживаемое программное обеспечение | Type 3, ArtCam, Rhino, SprutCAM, MasterCAM, PowerMill, SolidCAM, Alphacam, FeatureCAM, др. |
| Рабочая температура | 10 — 40 °C |
| Потребляемая мощность | 15000 Вт |
| Электропитание | 380 Вольт |
| Размер без упаковки | 5500 × 2300 × 2300 мм |
| Масса нетто | 3000 кг |
| Масса брутто | 3400 кг |
| Гарантия | 12 мес |
| Страна производства | КНР |
| Язык дисплея | Английский |
| Фрезерный станок | 1 шт |
| Блок управления | 1 шт |
| Набор фрез | 1 шт |
| Flash накопитель | 1 шт |
| Цанга | 3 шт |
| Цанговый патрон ISO30 | 8 шт |
| Водяная помпа RS-5100 | 1 шт |
| Гаечный ключ | 2 шт |
| Кронштейн для смены инструмента ISO30 | 1 шт |
| Датчик инструмента | 1 шт |
| Уплотнительный резиновый жгут | 1 шт |
| Паспорт изделия | 1 шт |
| Инструкция к системе управления SYNTEC | 1 шт |
| Насадка на шпиндель | 1 шт |
| Централизованная смазка | 1 шт |
| Виброопора | 12 шт |
