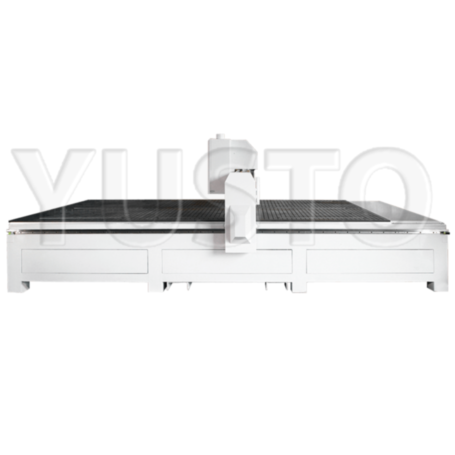

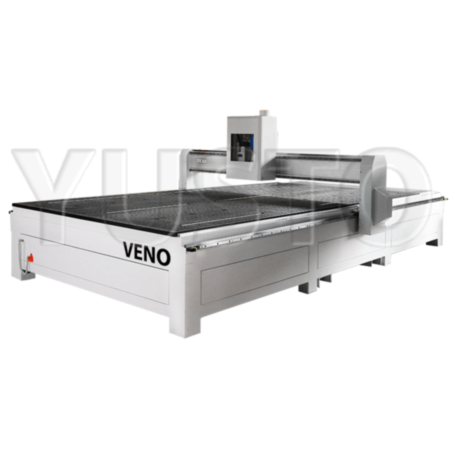

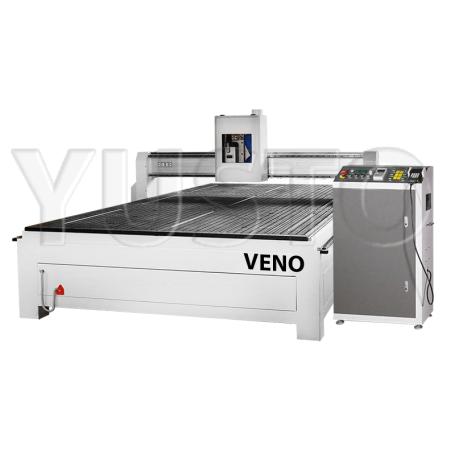

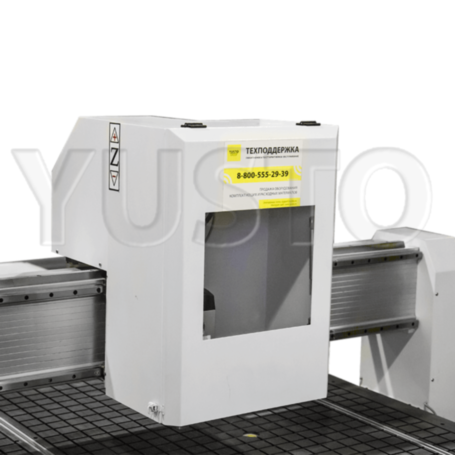

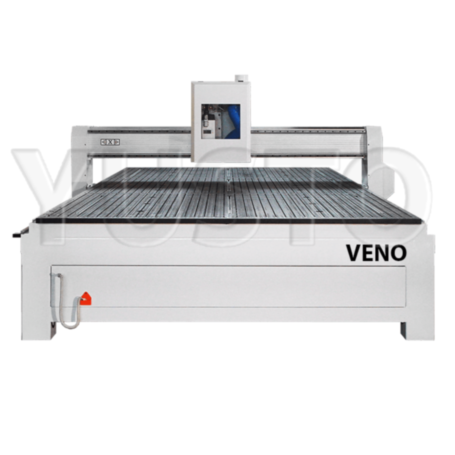

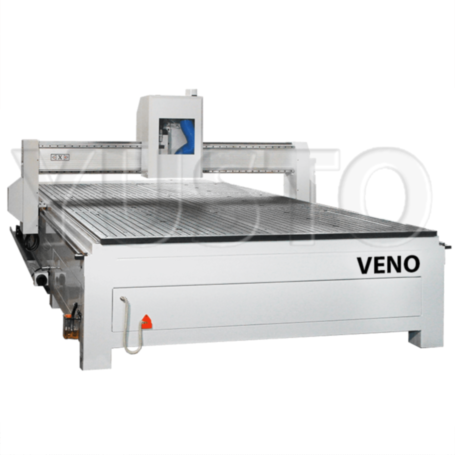

Фрезерно-гравировальный станок с ЧПУ VENO K45MT2030

Фрезерно-гравировальный станок с ЧПУ VENO K45MT2030 представляет собой широкоформатный высокопроизводительный фрезерный станок с ЧПУ с широкими возможностями по 2D и 3D качественному фрезерованию. Станок обладает большой рабочей зоной 3000х2000 мм и фрезерует со скоростью до 25000 мм/мин. Способен быстро перемещаться и перестраиваться, ускоряясь до 35000 мм/мин. Обладая внушительной скоростью имеет точность 0.05 мм и повторяемость 0.01 мм. Мощный шпиндель 4.5 кВт со скоростью 6000-24000 об/мин обеспечивает крутящий момент 2.45 Nm! Жесткая конструкция станины и портала позволяет увеличить производительность станка за счет установки шпинделя мощностью до 7.5 кВт воздушного и водяного охлаждения.

Фрезерно-гравировальный станок с ЧПУ VENO K45MT2030 прекрасно справится с задачами по прямолинейному и криволинейному фрезерованию листовых материалов мебельного производства, художественной студии или иного производства. Станет прекрасным дополнением талантливым и предприимчивым рукам, обеспечив достойный уровень производительности и стабильного качества.

Станок прост в работе и обслуживании. Базовая система управления RichAuto A11 делает станок автономным и стабильным в работе. 512 МБ встроенной памяти и интерфейс USB делают контроллер гибким и удобным в производственном процессе. Управляющие программы могут быть подготовлены практически в любом CAM редакторе и загружены в работу.

Обрабатываемые материалы

Фанера

Дерево

МДФ и ДСП

ПЭТ, Полистирол

Двухслойные пластики, Rowmark

Монолитный поликарбонат

Камень, Гранит, Мрамор

Керамика

АБС

Гипс

ПВХ

Алюминий

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Фрезерно-гравировальный станок с ЧПУ VENO K45MT2030 имеет Напольный тип исполнения с отдельно стоящим блоком управления. Станок устанавливается на 6 шт виброопор. Блок управления подключается к станку качественными проводами с надежными разъемами.

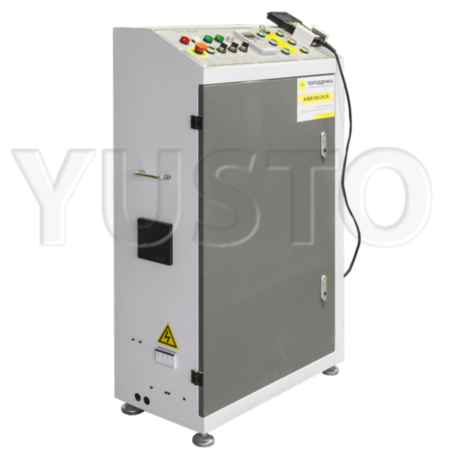

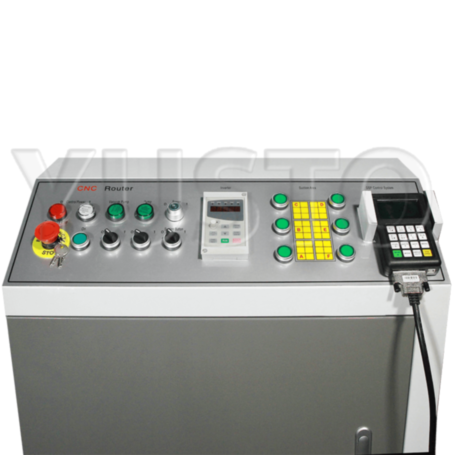

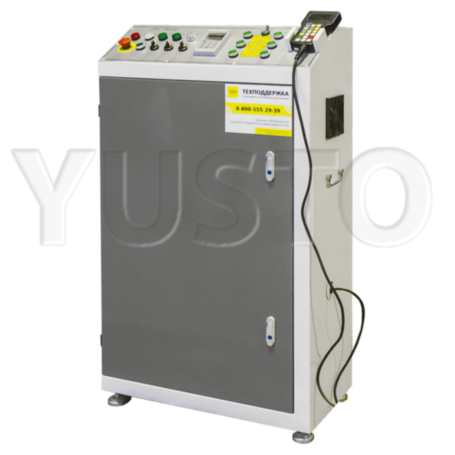

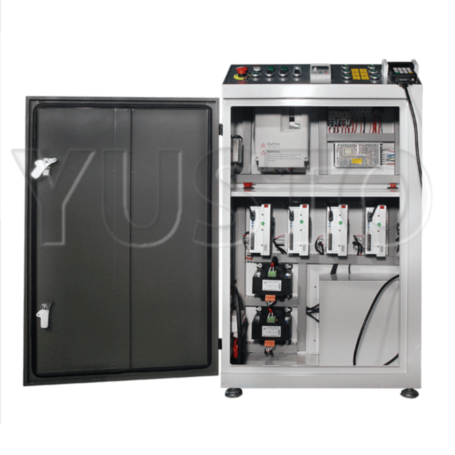

Блок управления (электрошкаф) имеет пылезащиту и качественную вентиляцию. На верхнюю скошенную поверхность блока управления выведены органы управления станком.

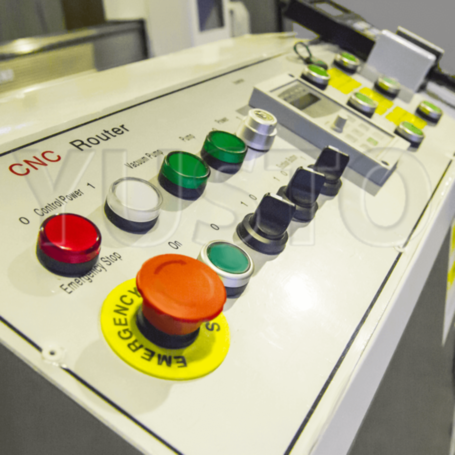

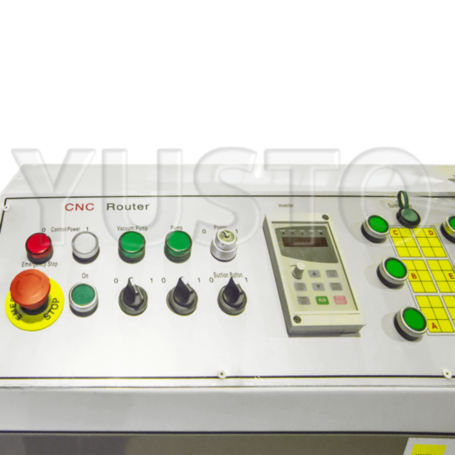

Органы управления включают в себя:

• Управление электропитанием:
  • Включатель с ключом
  • Кнопка включения
  • Кнопка экстренной установки
• Управления вакуумный столом:
  • Поворотная кнопка включения вакуумной помпы
  • Кнопки включения зон вакуума
• Управление аспирацией
• Кнопка включения
• Панель инвертора
• Металлический кронштейн для контроллера системы управления.

Примеры изделий

СТАНИНА

Цельносварная станина станка выполнена из квадратной стальной профильной трубы сечением от 80х80 до 150х150 мм. Толщина стенки 6 мм. Для устранения колебаний на станине полости опорных стоек заполнены прокаленным кварцевым песком. Станина прошла обжиг и последующий отпуск.

Станина прошла процесс фрезерования рабочей поверхности и монтажных мест для направляющих, что обеспечивает конечную геометрическую точность конструкции станка.

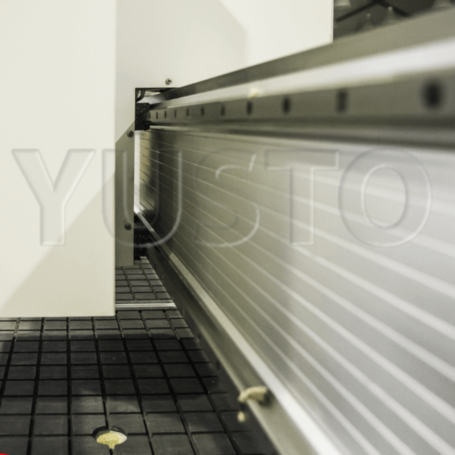

Портал фрезера выполнен из профилированного алюминия увеличенной жесткости. Внутри портал имеет внутренние ребра жесткости.

ШПИНДЕЛЬ

В типовой поставке установлен шпиндель 4.5 кВт с воздушным охлаждением с цанговым патроном ER32, позволяющим работать с инструментом, имеющим посадочный диаметр до 20 мм. Увеличение мощности шпинделя до максимально возможного 7.5 кВт увеличит производительность станка при раскрое материала.

ВАКУУМНЫЙ СТОЛ

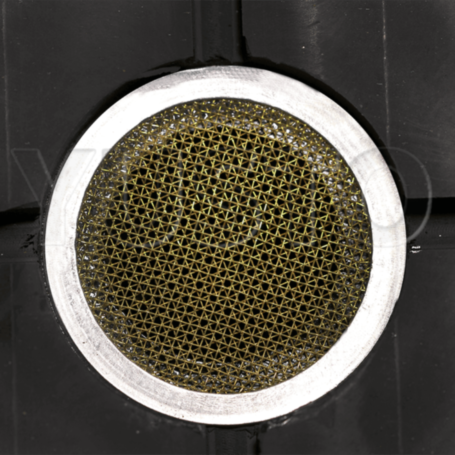

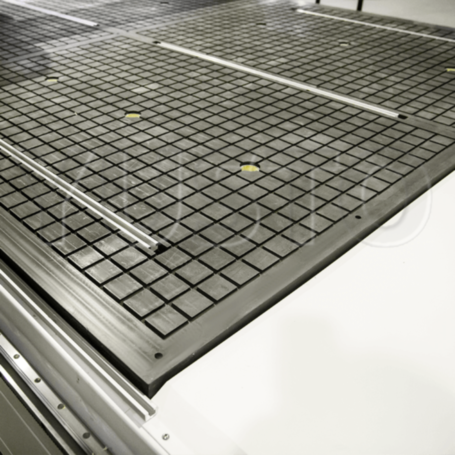

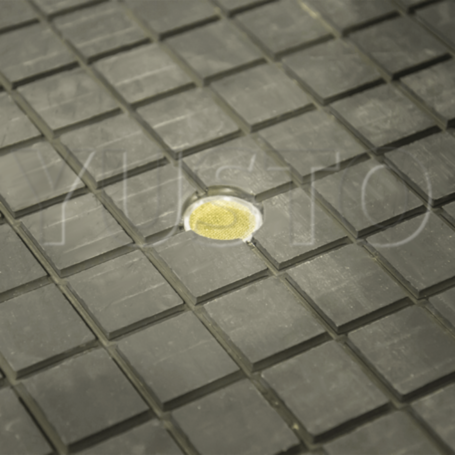

Вакуумный рабочий стол с T-образными пазами по всей площади для механического крепления заготовки по всей поверхности. Стол разделен на 6 зон. В каждой зоне установлено 3 сопла, которые надежно защищены металлическими сетками. Управление вакуумным столом производится с панели на блоке управления. Включение и выключение производится кнопками, управляющими электроклапанами. Вакуумный стол обеспечивает быструю смену заготовок.

ВАЖНО: Плоскость вакуумного стола откалибрована непосредственно на заводе и дополнительной калибровки не требует!

СИСТЕМА УПРАВЛЕНИЯ

Контроллер RichAuto A11 с DSP процессором на базе 8-ми ядерного процессора SPARTAN-6 и процессора DSP TMS 320 обеспечивает удобную и быструю работу и автоматический контроль фрезерования с высокой скоростью. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программы: ArtCam, Type3, Pro-E, MasterCAM и т.п.

Опциональная система управления может быть заменена на более производительные: Weihong NK105 G2, Weihong NCStudio 9, 10.

МЕХАНИКА

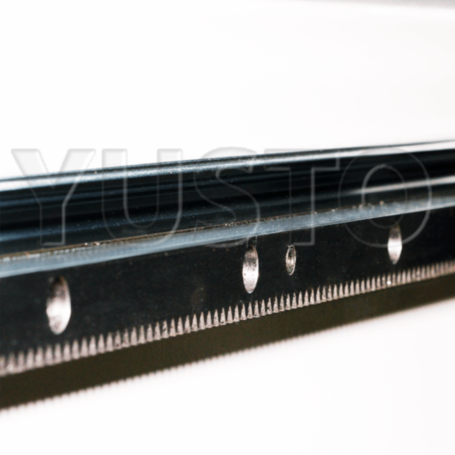

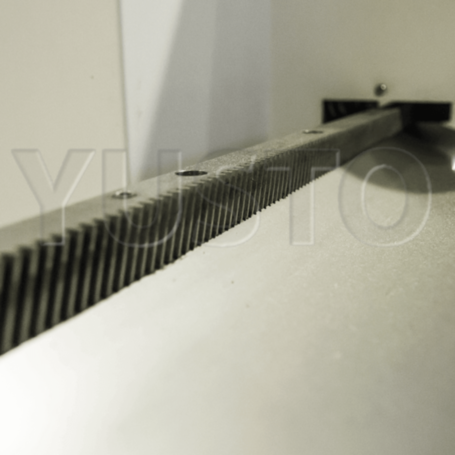

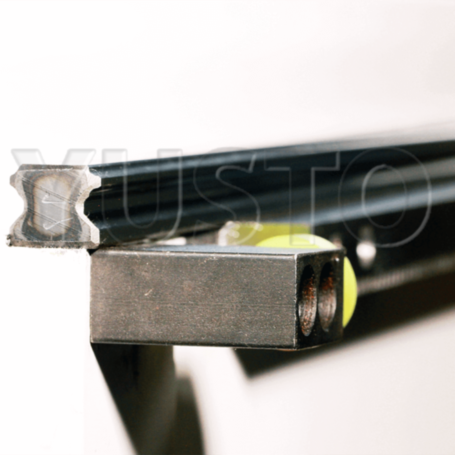

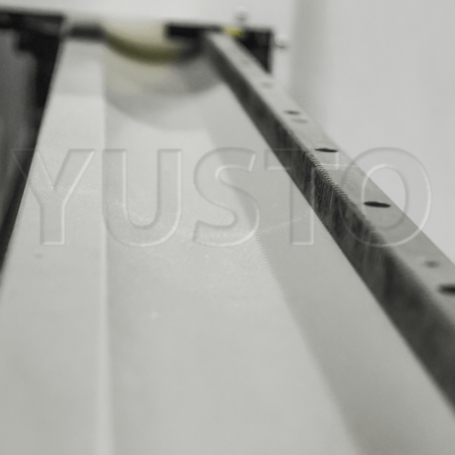

В базовой комплектации на фрезерный станок установлены шаговые двигатели NEMA34 (Y2, X1, Z1) и Ременные редукторы по осям XY с коэффициентом редукции 1:3. Перемещение по осям XY производится по квадратным рельсовым направляющим Hiwin сечением 25 мм и по оси Z - 20 мм. Крутящим момент с двигателей и редукторов по осям XY передается на косозубую рейку WHS, по оси Z - на ШВП 25 мм.

Механизм перемещения оси Z построен на ШВП диаметром 26 мм.

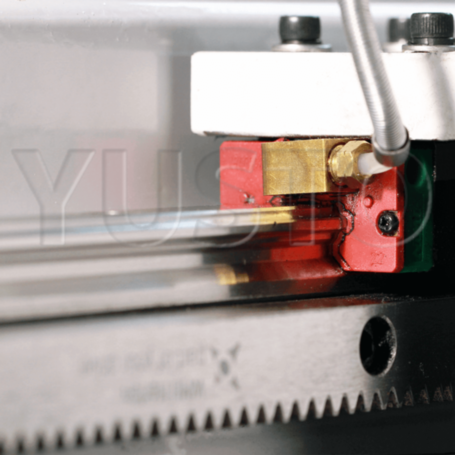

На станке штатно установлена централизованная система смазки всех подшипников линейного перемещения. Во избежание попадания капель масла на заготовку под механизмом оси Z установлен металлический лоток.

ЭЛЕКТРИКА

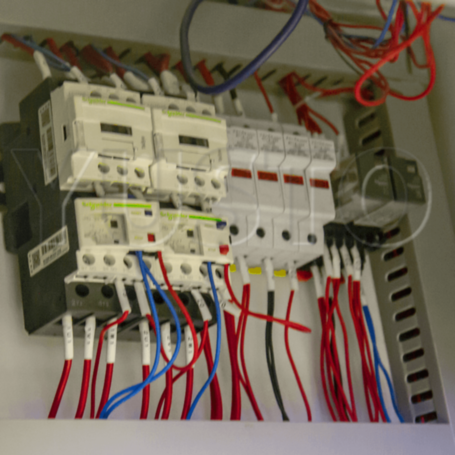

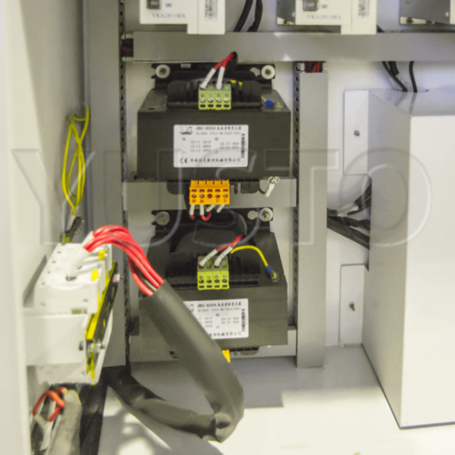

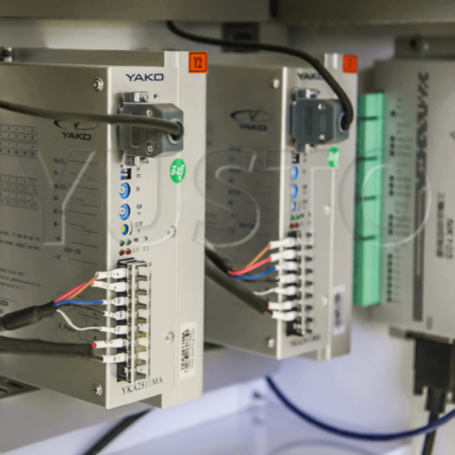

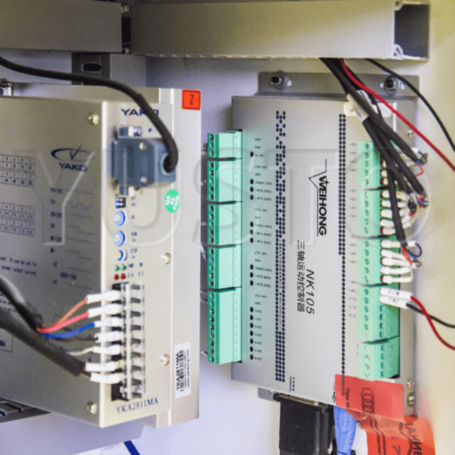

Фрезерно-гравировальный станок с ЧПУ VENO K45MT2030 работает от трехфазной сети 380 Вольт. Электрическая схема фрезерного станка состоит из 2 понижающих блоков питания, 4 шаговых драйверов YAKO YKA2811MA, шаговых двигателей NEMA34, инвертора FULING, шпинделя 4.5 кВт ER32, контроллера RichAuto A11, концевых датчиков.

Силовая электрика %Силовая электрика% включает пускатели и УЗО.

АСПИРАЦИЯ

Со станком поставляется насадка на шпиндель и штанга, которая устанавливается на портал.

ПРОВЕРКА ТОЧНОСТИ
