Фрезерный станок с ЧПУ по камню TS 9015 M 5,5 кВт — это усиленный обрабатывающий центр промышленного класса с рабочим полем 1500х900 мм. Данная модификация отличается повышенной мощностью шпинделя (5.5 кВт) и увеличенным клиренсом по оси Z (400 мм? с возможным увеличение до 500 мм), что переводит его из разряда граверов в класс полноценных фрезерных машин для глубокой 3D-обработки гранита, мрамора и базальта.
Назначение и области применения
Этот фрезерно-гравировальный станок по камню спроектирован для тяжелых условий эксплуатации в камнеобрабатывающих цехах. Жесткая конструкция и мощный привод делают его идеальным выбором для ритуального бизнеса и архитектурного декора.
| Вид деятельности | Решаемые задачи |
|---|---|
| Ритуальные услуги | Глубокая фрезеровка барельефов (ангелы, цветы, иконы), резка фигурных памятников из слэбов, гравировка портретов и надписей на граните и габбро. |
| Архитектура и интерьер | Изготовление высоких 3D форм (благодаря Z=400 мм), капителей, элементов каминов, фасадной плитки из натурального камня. |
| Промышленность | Обработка твердых композитов, текстолита, стеклопластика, изготовление литьевых форм и матриц из модельных пластиков. |
Технические преимущества TS 9015 M
Станина выполнена из толстостенных стальных балок с термическим отпуском. Это исключает деформацию рамы со временем и гарантирует точность.

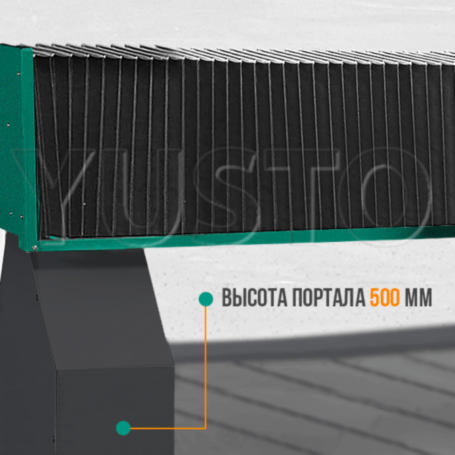

- Ось Z 400 мм: Уникальная характеристика для станков этого размера. Позволяет размещать массивные заготовки и использовать длинный инструмент.

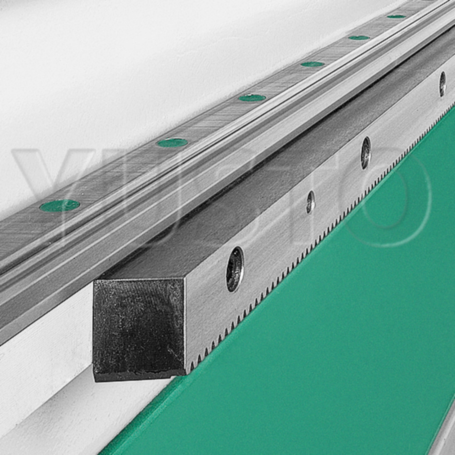

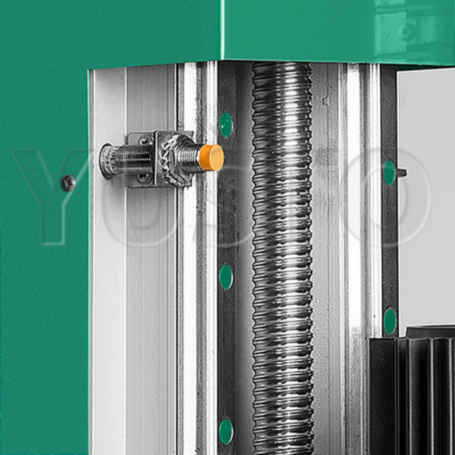

- Привод: Косозубая рейка по X/Y обеспечивает динамику, а ШВП по Z — точность позиционирования.

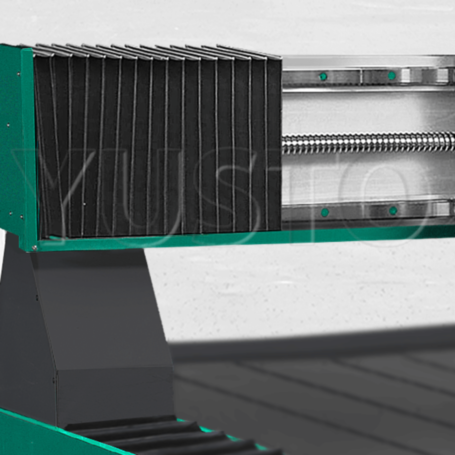

- Направляющие: HIWIN 20 мм с защитными гофрами от абразивной пыли.
Сердце станка — шпиндель 5500 Вт с жидкостным охлаждением (6000-24000 об/мин).
- Контроллер RichAuto A11: Автономный DSP-пульт. Компьютер не нужен в пыльной зоне обработки. Надежность выше, чем у систем на базе Windows.

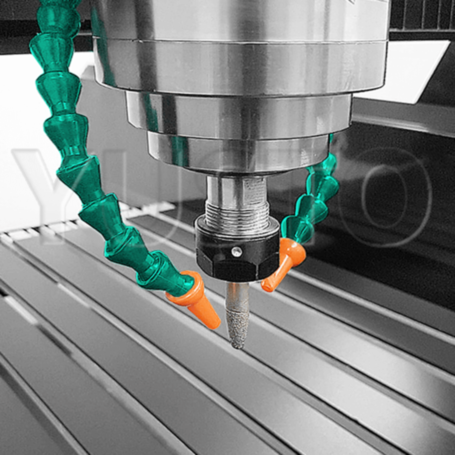

- Система СОЖ: Подача воды в зону реза с двух сторон. Слив в ванну, фильтрация и рециркуляция.
- Защита: Кабель-каналы и герметичный шкаф управления.
Экономическая эффективность и окупаемость
Купить фрезерный станок по камню для памятников такой мощности — значит инвестировать в скорость. Рассмотрим расчет при изготовлении сложного барельефа на памятнике.
| Параметр | Станок 3.0 кВт | TS 9015 M (5.5 кВт) |
|---|---|---|
| Глубина съема за проход | 1-2 мм | 3-5 мм (зависит от фрезы) |
| Время обработки (барельеф) | 12 часов | 7-8 часов |
| Производительность в сутки | 1.5 изделия | 2-3 изделия |
Благодаря высокой скорости холостого хода (10 000 мм/мин) и рабочей подачи, станок окупается быстрее аналогов — в среднем за 4-6 месяцев при постоянной загрузке.
Удобство эксплуатации
Станок TS 9015 M разработан с учетом эргономики:
- Загрузка материала: Съемная передняя панель облегчает установку тяжелых плит. Низкое расположение рабочей зоны упрощает доступ.
- Крепление: Стол из алюминиевого профиля с Т-пазами позволяет надежно фиксировать камень струбцинами в любой точке.
- Смазка: Централизованная система смазки направляющих упрощает ТО.
⚠ Важно знать

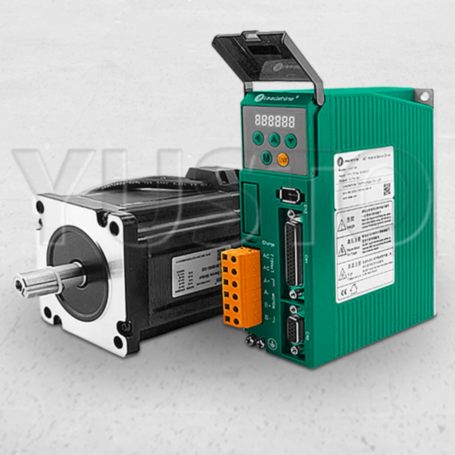

Для работы шпинделя 5.5 кВт и сервоприводов/шаговых двигателей требуется стабильное электропитание. Рекомендуется использование стабилизатора напряжения. Система охлаждения требует регулярной чистки фильтров от каменного шлама.
Обрабатываемые материалы
Фанера
Обработка
Дерево
Обработка
Оргстекло
Обработка
Кожа
Обработка
Акрил и полистирол
Обработка
МДФ
Обработка
Гипс
Обработка
Керамика
Обработка
Таблица параметров цанговых патронов ER
|
||||||||
| Модель | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER8 | 0.5 - 5.0 | 8 | 8.5 | 6.5 | 13.5 | 2.7 | 1.5 | 1.2 |
| ER11 | 1.0 - 7.0 | 11 | 11.5 | 9.5 | 18.0 | 3.8 | 2.5 | 2.0 |
| ER16 | 1.0 - 2.0
> 2.0 - 10.0 |
16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 |
| ER20 | 1.0 - 2.5
> 2.5 - 13.0 |
20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 1.0 - 2.5
> 2.5 - 16.0 |
25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 |
| ER32 | 2.0 - 3.5
> 3.5 - 20.0 |
32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 |
| ER40 | 3.0 - 26.0 | 40 | 41 | 36.2 | 46.0 | 7.66 | 7.0 | 4.1 |
В данной таблице приведены данные, собранные на основе сведений, предоставляемых компании YUSTO на протяжении четырнадцати лет нашими постоянными клиентами и партнёрами. |
| Х - применение в сфере хобби | Н - применение возможно, но не эффективно | Р - рабочий вариант применения | ||||||
| Мощность | 1,5 | 3 | 2,2 | 3,5 | 4,5 | 6 | 7,5 | 9 |
| Цанговый патрон / Материалы | ER11, ER16 | ER20/ER25 | ER20 | ER20/ER25 | ER25/ER32 | ER32 | ER32 | ER32 |
| Мдф | Х | Х | Х | Х | Н | Р | Р | Р |
| Фанера | Х | Н | Х | Н | Р | Р | Р | Р |
| Акрил | Х | Р | Н | Р | Р | Р | Р | Р |
| Текстолит | Н | Р | Р | Р | Р | Р | Р | Р |
| Полистирол | Н | Р | Р | Р | Р | Р | Р | Р |
| Резина | - | Х | - | Х | Р | Р | Р | Р |
| Алюминий | Н | Р | Н | Р | Р | Р | Р | Р |
| Медь | Х | Р | Н | Р | Р | Р | Р | Р |
| Магний | Н | Р | Н | Р | Р | Р | Р | Р |
| ПВХ | Х | Н | Х | Н | Р | Р | Р | Р |
| HPL | Х | Х | Х | Н | Р | Р | Р | Р |
| Дуб | Х | Х | Х | Н | Р | Р | Р | Р |
| Сосна | Х | Р | Н | Р | Р | Р | Р | Р |
В данной таблице приведены данные, собранные на основе сведений, предоставляемых компании YUSTO на протяжении четырнадцати лет нашими постоянными клиентами и партнёрами. |
| Х - применение в сфере хобби | Д - применение возможно, но дорого | Р - рабочий вариант применения | ||||||
| Мощность | 1,5 | 3 | 2,2 | 3,5 | 4,5 | 6 | 7,5 | 9 |
| Цанговый патрон / Материалы | ER11, ER16 | ER20/ER25 | ER20 | ER20/ER25 | ER25/ER32 | ER32 | ER32 | ER32 |
| Мдф | Х | Р | Р | Р | Д | Д | Д | Д |
| Фанера | Х | Р | Р | Р | Д | Д | Д | Д |
| Акрил | Х | Р | Р | Р | Д | Д | Д | Д |
| Текстолит | Х | Р | Р | Д | Д | Д | Д | Д |
| Полистирол | Р | Р | Р | Р | Д | Д | Д | Д |
| Алюминий | Х | Р | Р | Р | Д | Д | Д | Д |
| Медь | Х | Р | Р | Р | Д | Д | Д | Д |
| Магний | Р | Р | Р | Р | Д | Д | Д | Д |
| Дуб | Х | Р | Р | Р | Д | Д | Д | Д |
| Сосна | Х | Р | Р | Р | Д | Д | Д | Д |
