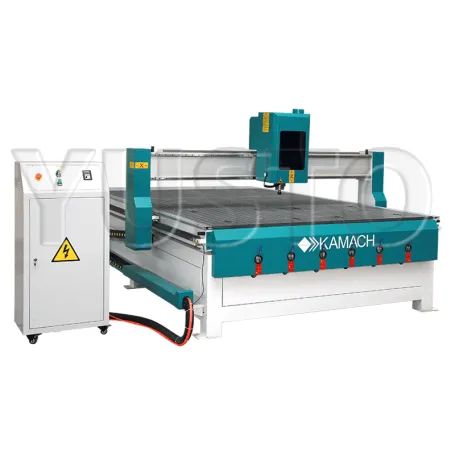

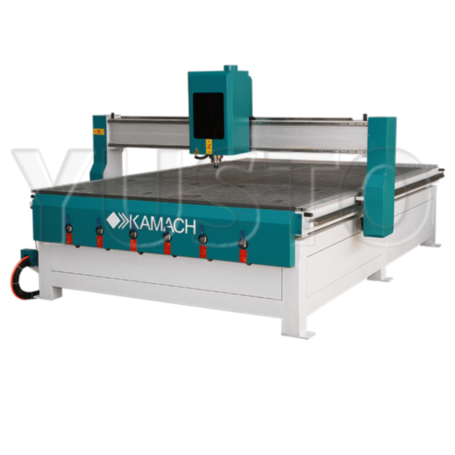

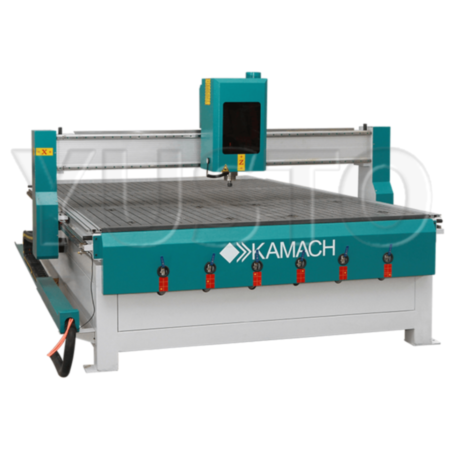

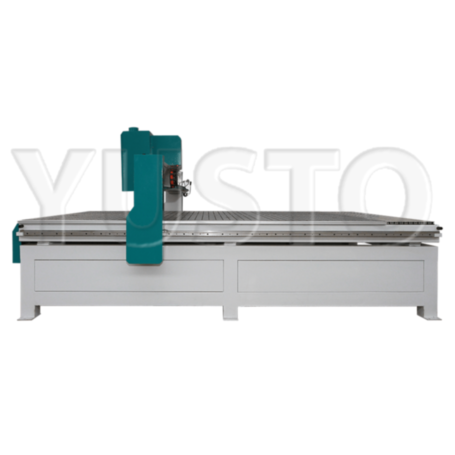

Широкоформатный фрезерный станок ЧПУ KAMACH 2040W

Широкоформатный фрезерный станок ЧПУ KAMACH 2040W предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (2D) и в 3-х мерном пространстве (3D).

Обрабатываемые материалы

Алюминий

Медь

Фанера

Дерево

МДФ и ДСП

ПЭТ, Полистирол

Двухслойные пластики, Rowmark

Монолитный поликарбонат

Камень, Гранит, Мрамор

Керамика

АБС

Паронит

Гипс

ПВХ

Оргстекло, Акриловое стекло

Эпоксидная смола

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.

ПРИМЕНЕНИЕ

• Мебельное производство: простые и сложные фасады с художественной резьбой, накладки на мебель, элементы эксклюзивной мебели (стулья, столы, тумбы, шкафы). Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

• Отделка интерьеров: элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса, паркета и тп.

• Отделка экстерьеров: фигурные наличники на окна и двери с резьбой насквозь. Декоративные элементы для украшения деревянных домов и бань. Балясины из доски для отделки веранд и беседок, ограды и т.д.

• Эксклюзивные изделия из дерева и металла: рамы для зеркал, панно, фигуры людей и зверей, сувенирная продукция, шкатулки, шахматы, нарды, иконы, письменные наборы, часы и т.д.

• Производство дверей: криволинейное фрезерование в филенчатых дверях под стекло и филенку, в том числе эксклюзивных с глубокой художественной резьбой. Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери, а так же изготовление эксклюзивных дверей из ценных пород дерева.

• Моделирование: изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

• Обработка искусственного камня: криволинейный раскрой искусственного камня Corian® для изготовления столешниц, декора и т.п.

• Реклама: криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Примеры изделий

ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ И МЕХАНИКА

Цельносварная станина станка выполнена из толстостенного стального профиля прямоугольного сечения. Конструкция подвергается термическому воздействию в специальной камере при температуре 600°С для снятия напряжений с металла. Станину фрезеруют по плоскости и по местам крепления направляющих для достижения максимальной ровности всей поверхности.

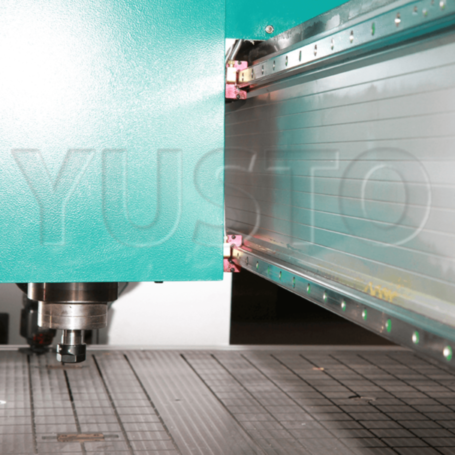

На станке установлены рельсовые линейные направляющие компании HIWIN. Сечение направляющей по осям YXZ - 20 мм.

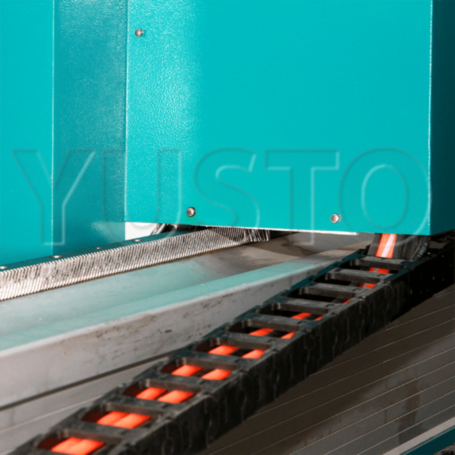

Крутящий момент с шаговых двигателей NEMA34 через ременные редукторы HTD-5M 500 (1:4) передается на косозубую рейку по осям XY. По оси Z крутящий момент передается через ШВП. Направляющие по оси Y защищены специальным кожухом для предотвращения попадания пыли и грязи в процессе работы.

Рабочий стол станка в базовой комплектации имеет Вакуумный стол. Опционально можно улучшить вакуумный стол, установив продольный T-слот для механического крепления заготовки. Для создания вакуума применяются помпы Becker (Германия) или ZBW (Китай).

ЭЛЕКТРИКА И ЭЛЕКТРОНИКА

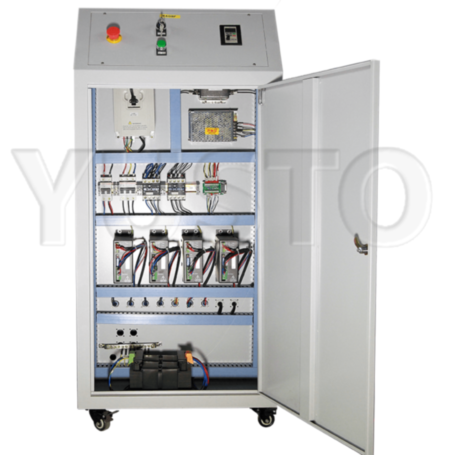

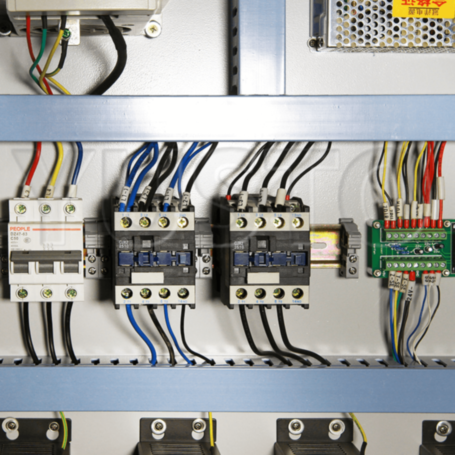

Вся электроника смонтирована в отдельный электрошкаф, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах для контроля и обслуживания.

Питания станка осуществляется от сети 380 Вольт (L1, L2, L3, N, G). Возможно переключение на питание 220 В (предварительно уточняется).

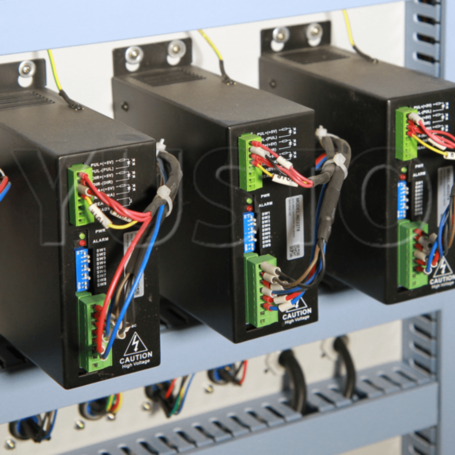

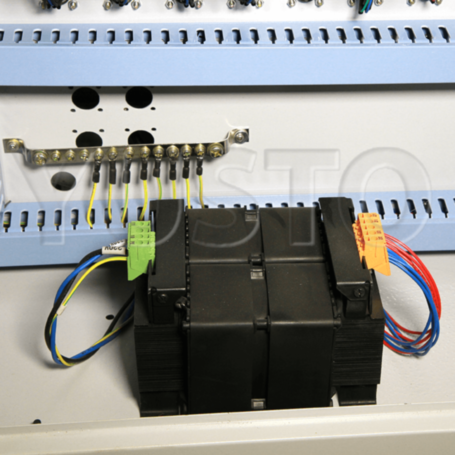

Питание шаговых драйверов LEADSHINE 860H (Y-2 шт., X-1 шт., Z-1 шт.) осуществляется понижающим трансформатором.

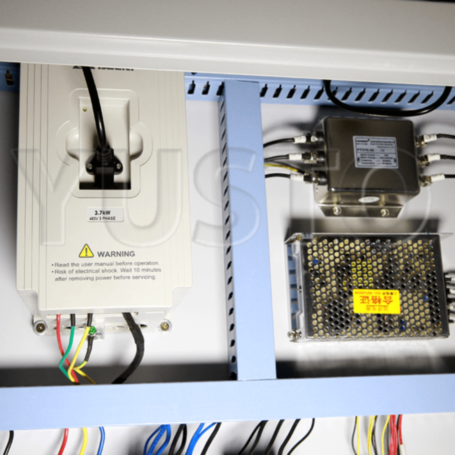

Инвертор Fuling и шпиндель GDZ-24-2 3.2 кВт питаются через фильтры от сети. Запуск и управления осуществляется с DSP контроллера.

Опционально на данный станок могут быть установлены шпиндели мощностью до 6.0 кВт производства Linnan (Китай).

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Для создания управляющих программ могут использоваться программы ArtCam, MasterCam, Rhino и т.п. В данные программы можно импортировать файлы в векторных программах AutoCad, SolidWork, Illustrator, СorelDraw, Компас и др. и назначены инструменты и стратегии обработки.

Сервис ЮСТО поможет в монтаже, запуске и обучении. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле, Краснодаре и оперативно приедем к вам в России и страны ЕАЭС.
