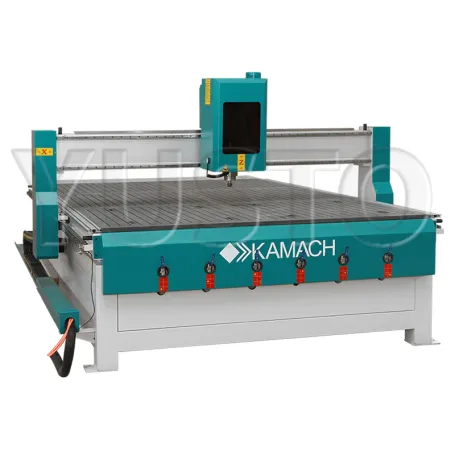

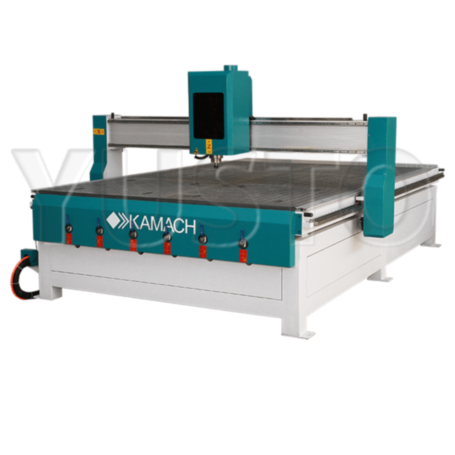

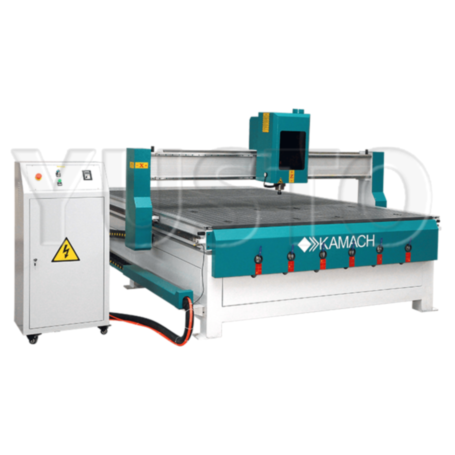

Фрезерно-гравировальный станок с ЧПУ KAMACH 2030W

Фрезерно-гравировальный станок с ЧПУ KAMACH 2030W

Размер рабочего стола3000х2000 мм
Мощность шпинделя3.2 кВт
Количество шпинделей1 шт
Координаты управления3
Система управленияNCSTUDIO 5.5.60, RichAuto A11 (опционально)
Высота портала по оси Z140 мм
Смотреть все характеристики
От 669 000 Р
Фрезерно-гравировальный станок с ЧПУ KAMACH 2030W теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кратчайшие сроки

Оплата

  • Наличные при получении
  • Банковская карта
  • Безналичный платеж
Примеры изделий
Обрабатываемые материалы

Фрезерный станок KAMACH 2030W предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (2D) и в 3-х мерном пространстве (3D).

ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.

ПРИМЕНЕНИЕ

  • Мебельное производство:

Простые и сложные фасады с художественной резьбой, накладки на мебель, элементы эксклюзивной мебели (стулья, столы, тумбы, шкафы). Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

  • Отделка интерьеров:

Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса, паркета и тп.

  • Отделка экстерьеров:

Фигурные наличники на окна и двери с резьбой насквозь. Декоративные элементы для украшения деревянных домов и бань. Балясины из доски для отделки веранд и беседок, ограды и т.д.

  • Эксклюзивные изделия из дерева и металла:

Рамы для зеркал, панно, фигуры людей и зверей, сувенирная продукция, шкатулки, шахматы, нарды, иконы, письменные наборы, часы и т.д.

  • Производство дверей:

Криволинейное фрезерование в филенчатых дверях под стекло и филенку, в том числе эксклюзивных с глубокой художественной резьбой.

Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери, а так же изготовление эксклюзивных дверей из ценных пород дерева.

  • Моделирование:

Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

  • Обработка искусственного камня:

Криволинейный раскрой искусственного камня Corian® для изготовления столешниц, декора и т.п.

  • Реклама:

Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ И МЕХАНИКА

Цельносварная станина станка выполнена из толстостенного стального профиля прямоугольного сечения. Конструкция подвергается термическому воздействию в специальной камере при температуре 600°С для снятия напряжений с металла. Станину фрезеруют по плоскости и по местам крепления направляющих для достижения максимальной ровности всей поверхности.

На станке установлены рельсовые линейные направляющие компании HIWIN. Сечение направляющей по осям YXZ - 20 мм.

Крутящий момент с шаговых двигателей NEMA34 через ременные редукторы HTD-5M 500 (1:4) передается на косозубую рейку по осям XY. По оси Z крутящий момент передается через ШВП. Направляющие по оси Y защищены специальным кожухом для предотвращенияпопадания пыли и грязи в процессе работы.

Рабочий стол станка в базовой комплектации имеет вакуумный стол. Опционально можно улучшить вакуумный стол установив его T-пазы Для создания вакуума применяются помпы Becker (Германия) или ZBW (Китай).

ЭЛЕКТРИКА И ЭЛЕКТРОНИКА

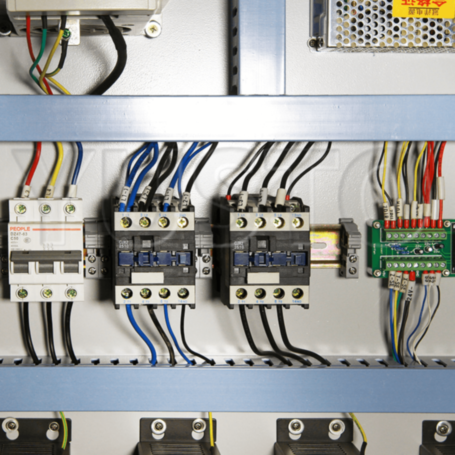

Вся электроника смонтирована вотдельный электрошкаф, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах для контроля и обслуживания.

Питания станка осуществляется от сети 380 В (L1, L2, L3, N, G). Возможно переключение на питание 220 В (предварительно уточняется).

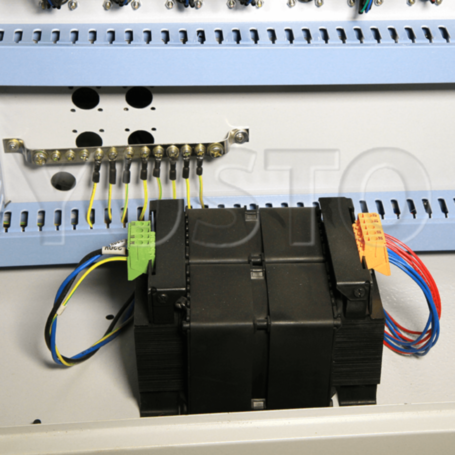

Питание шаговых драйверов LEADSHINE ND2278 (Y-2 шт., X-1 шт., Z-1 шт.) осуществляется понижающим трансформатором.

Инвертор Fuling и шпиндель Xingchen 3.2 кВт питаются через фильтры от сети. Запуск и управления осуществляется с DSP контроллера.

Опционально на данный станок могут быть установлены шпиндели мощностью до 6.0 кВт. Производства Xingchen (Китай).

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Для создания управляющих программ могут использоваться программы ArtCam, MasterCam, Rhino и т.п. В данные программы можно импортировать файлы в векторных программах AutoCad, SolidWork, Illustrator, СorelDraw, Компас и др. и назначены инструменты и стратегии обработки.

Фрезерный станок1 шт
Блок управления1 шт
Набор фрез1 шт
DSP контроллер NCStudio 5.5.601 шт
Прижим6 шт
Цанга3 шт
Водяная помпа1 шт
Гаечный ключ2 шт
Соединительный кабель NCSTUDIO-ПК RS2321 шт
Паспорт станка1 шт
Виброопора6 шт
Инструкция по ПО1 шт
Размер рабочего стола3000х2000 мм
Мощность шпинделя3.2 кВт
Количество шпинделей1 шт
Координаты управления3
Обрабатываемые материалыФанера, Дерево, МДФ и ДСП, Акриловое стекло, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Картон и бумага, Керамика, Гипс, ПВХ, АБС, Текстолит
Редукторы XYРеменные

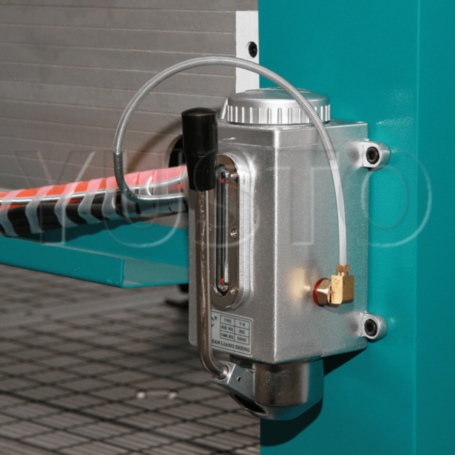

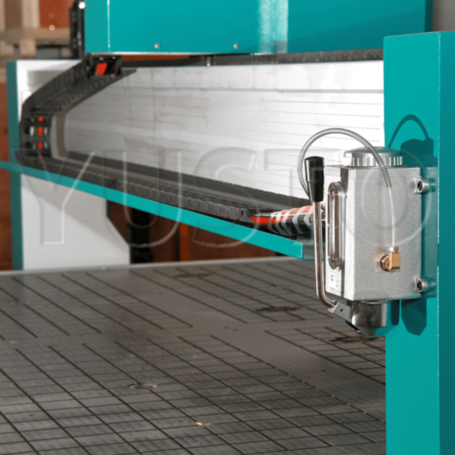

СмазкаЦентрализованная ручная
Системы защитыКнопка экстренной остановки
Мощность опционально устанавливаемых шпинделей3.5 кВт, 4 кВт, 4.5 кВт, 6 кВт
Структура порталаАлюминиевая усиленная балка с ребрами жесткости
Тип вакуумного столаСегментированный с Т - пазами
Количество вакуумных зон6
Тип вакуумных крановМеханические
Система управленияNCSTUDIO 5.5.60, RichAuto A11 (опционально)
Количество концевых датчиков3 шт
Тип концевых датчиковИндуктивные XYZ
Тип данныхG-Код
Скорость холостого перемещения25000 мм/мин
Рабочая скорость20000 мм/мин
Тип исполненияНапольный
Дискретность0.0254 мм
СтанинаСварная толстостенная из стального профиля прямоугольного сечения
Тип и размер цангиER25
Тип охлаждения шпинделяЖидкостное
Частота вращения шпинделя6000-24000 об/мин
Высота портала по оси Z140 мм
Тип датчика калибровки инструментаРучной
Смена инструментаРучная
Тип двигателяДвухфазный шаговый
Тип рабочего столаВакуумный стол
Базовая точность (XYZ)0.02 мм
Точность позиционирования0.05 мм
Структура оси XРельсы квадратные HIWIN 20 мм, Косозубая рейка
Структура оси YРельсы квадратные HIWIN 20 мм, Косозубая рейка
Структура оси ZРельсы квадратные PMI - 20, ШВП 20
Интерфейс подключенияCOM (D-SUB DA-15)
Поддерживаемое программное обеспечениеType 3, ArtCam, Rhino, SprutCAM, MasterCAM, Type3, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.
Рабочая температура10 — 45 °C
Потребляемая мощность4000 Вт
Операционная система ПКWindows XP/7 (32)
Электропитание380 Вольт
Размер без упаковки4700 × 2300 × 1500 мм
Масса нетто1000 кг
Масса брутто1150 кг
Гарантия12 мес
Страна производстваКНР
Язык дисплеяРусский, Английский
ПроизводительKamach
