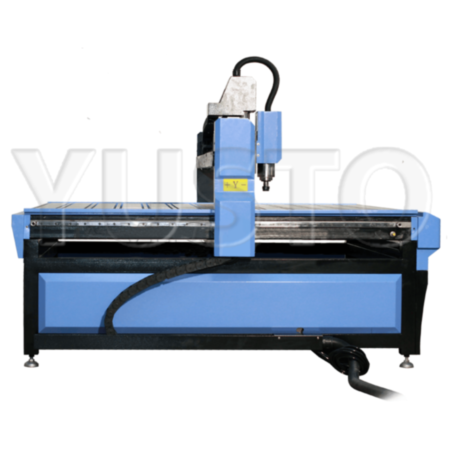

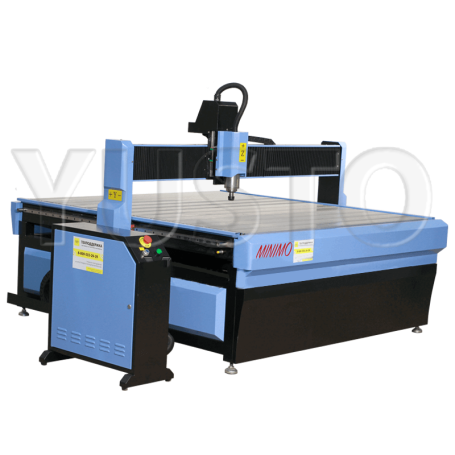

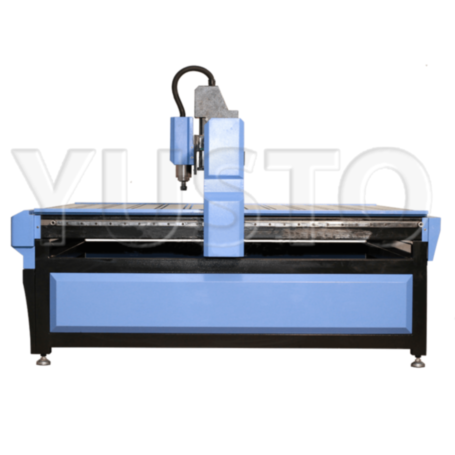

Фрезерно-гравировальный станок ЧПУ Minimo 1313G

Фрезерно-гравировальный станок ЧПУ Minimo 1313G

Размер рабочего стола1300x1200 мм
Мощность шпинделя2.2 кВт
Количество шпинделей1 шт
Координаты управления3
Система управленияNCSTUDIO 5.5.60, RichAuto A11 (опционально)
Высота портала по оси Z150 мм
Смотреть все характеристики
От 305 000 Р
Фрезерно-гравировальный станок ЧПУ Minimo 1313G теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кратчайшие сроки

Оплата

  • Наличные при получении
  • Банковская карта
  • Безналичный платеж
Примеры изделий
Обрабатываемые материалы

Фрезерный станок MINIMO 1313G для механической обработке различных материалов. Обработка производится сквозным или поверхностным (гравировка) методом. Станок в режиме реального времени работает по всем 3 осям и может выполнять работа по 2D и 3D фрезерованию.

СФЕРА ПРИМЕНЕНИЯ СТАНКА:

  • Наружная реклама: изготовление выставочных стендов, световых коробов, объемных букв, рельефных изображений, указателей, табличек, логотипов, гербов, номерков и тп.
  • В формовочном производстве: пресс формы, термовакуумная формовка, штампы и тд.
  • Мебельное производство: изготовление мебели, элементов декора и тп.
  • Полиграфия: штампы для тиснения и конгрева.
  • Деревообрабатывающее производство: 2D, 3D, сборные резные конструкции, элементы декора, резьба по дереву, раскрой ДСП и МДФ.
  • Художественная резьба:
  • Обувная промышленость: изготовление форм для литья, шаблонов, лекал.
  • Тароупаковочное производство: модели, формы для производства пластиковой тары, клише для тиснения, оснастка.
  • Камнеобработка: нанесение художественного рисунка , барельефы.

ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ:

  • Дерево: дерево всех пород, фанера, МДФ, ДСП, модельный пластик;
  • Пластики: акрил, орстекло, полистирол, полиэтилен, полипропилен, поликарбонат, ПВХ, фторопласт, капролон, гетинакс, текстолит;
  • Металлы: алюминий, медь, латунь, магний;
  • Камень: гранит, мрамор, искусственный камень.

ИСПОЛНЕНИЕ СТАНКА:

Фрезерный станок Minimo 1313G выполнен в напольном исполнении. Блок управления выполнен в отдельно стоящем блоке, что делает его более защищенным от пыли и грязи, а так же облегчает его сервисное обслуживание и ремонт.

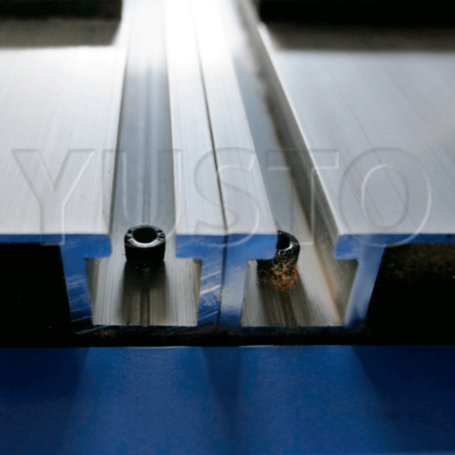

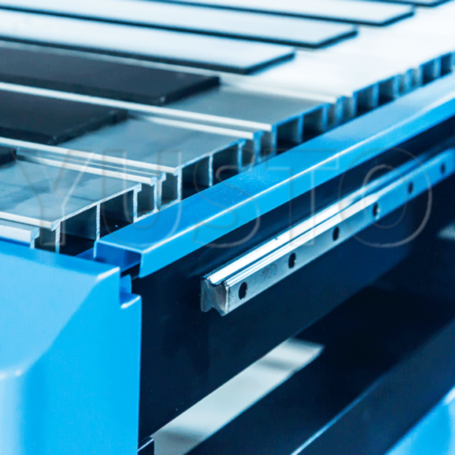

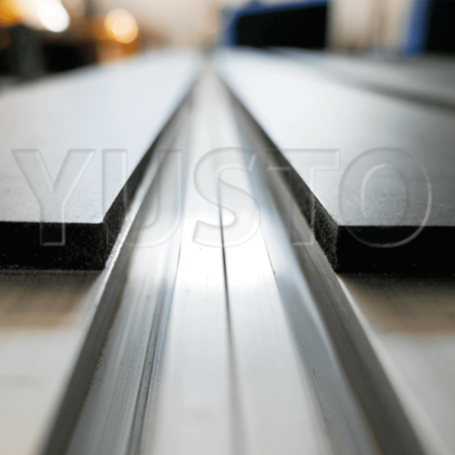

Фрезерный станок оснащен сварной станиной и рамой из профилированной трубы. Рабочая поверхность стола покрыта алюминиевым профилем. В алюминиевой профиле рабочего стола предусмотрены T-образные пазы для закрепления заготовки струбцинами.

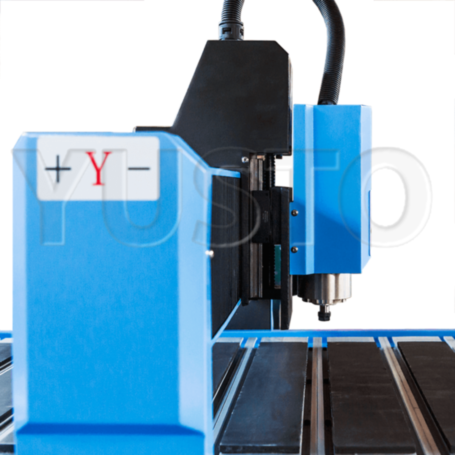

Портал фрезера выполнен из стального толстостенного швеллера.

МЕХАНИЧЕСКАЯ ЧАСТЬ:

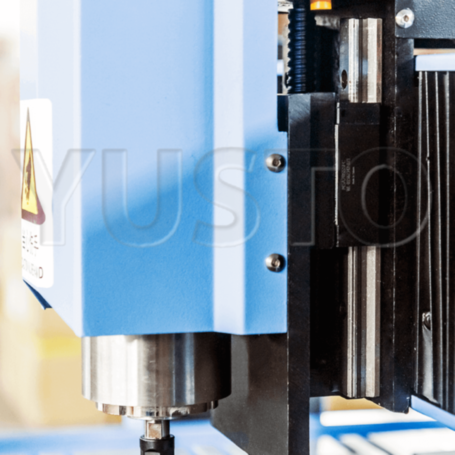

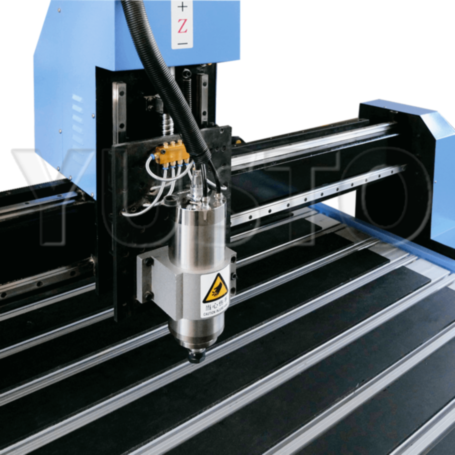

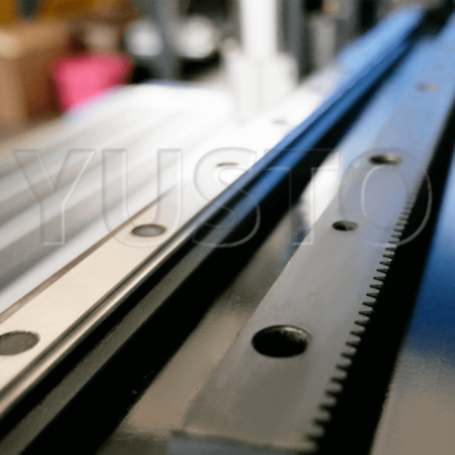

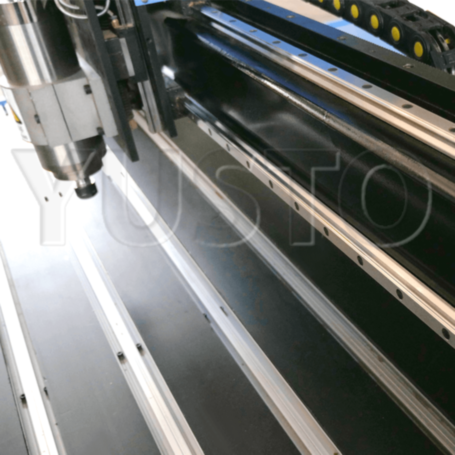

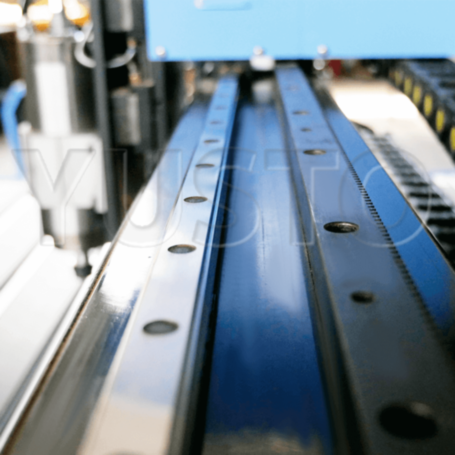

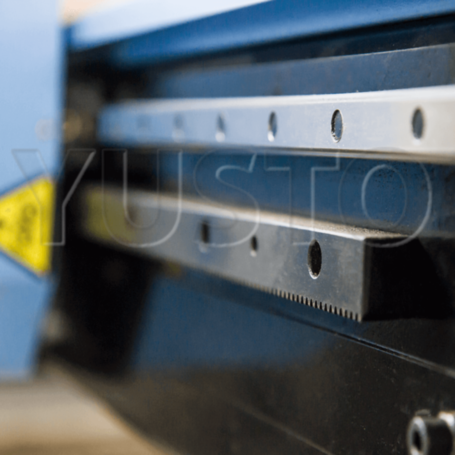

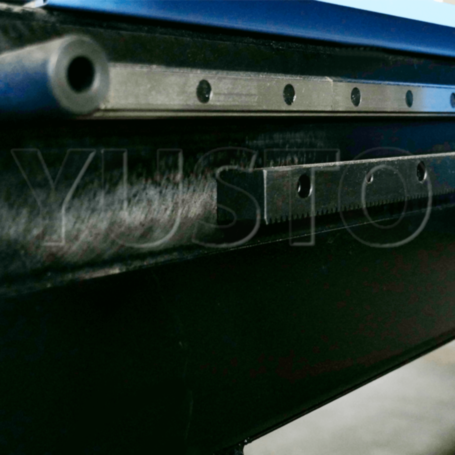

Механическая часть фрезерного станка с ЧПУ состоит из шаговых двигателей (осям XZ-57BYG, ось Y-86BYG), шарико-винтовой пары и линейных профильные направляющих сечением 20 мм производства PMI (Тайвань).

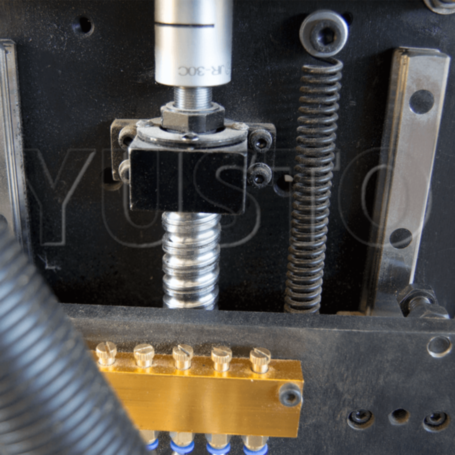

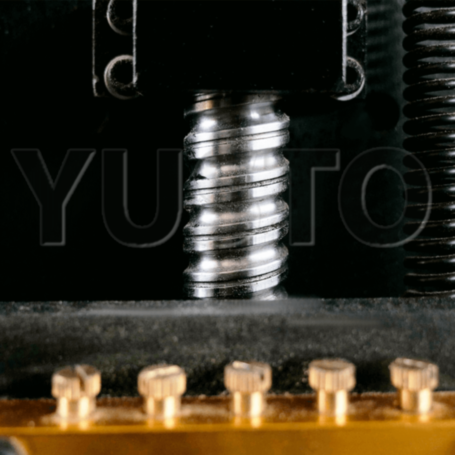

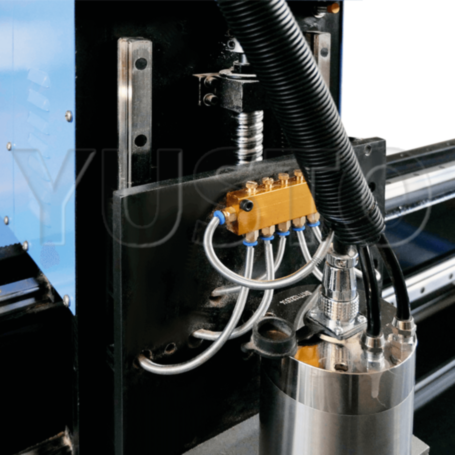

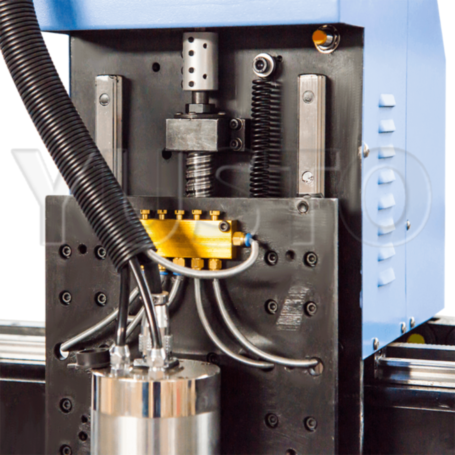

Шарико-винтовая пара (ØXY-25, ØZ-20 мм), установленная в фрезерном станке, шлифованная, что исключает люфты и неточность при работе фрезерного станка. Шарико-винтовая пара обеспечивает скорость работы станка до 4000 мм/мин. Скорость перемещения составляет 8000 мм/мин.

Структура осей: две профильные линейные направляющие по сторонам по средине ШВП (классическая компоновка).

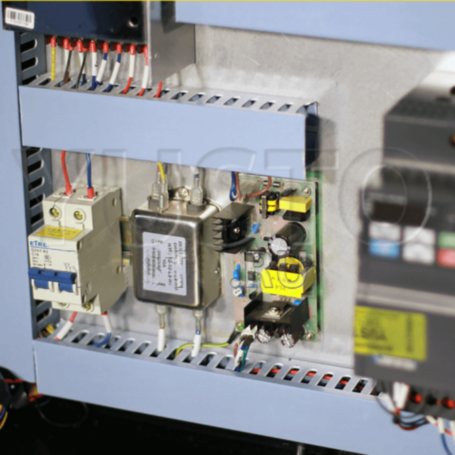

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ:

Фрезерный станок работают от электросети 220 Вольт 16А.

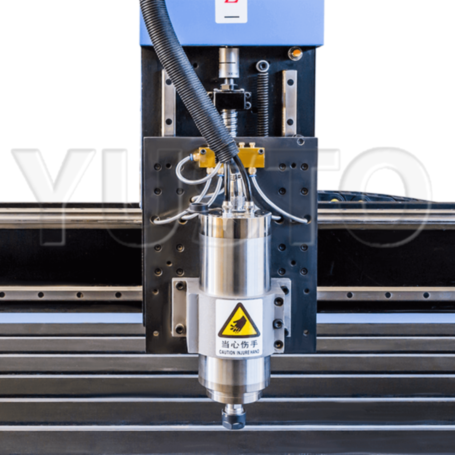

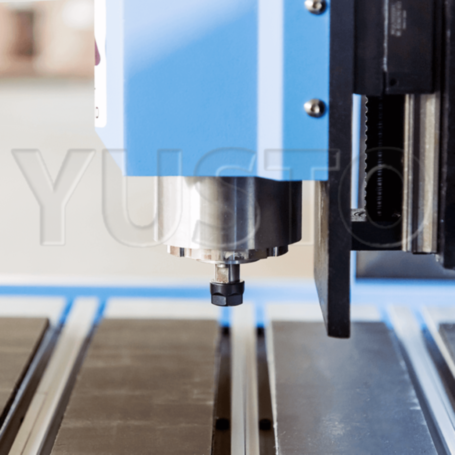

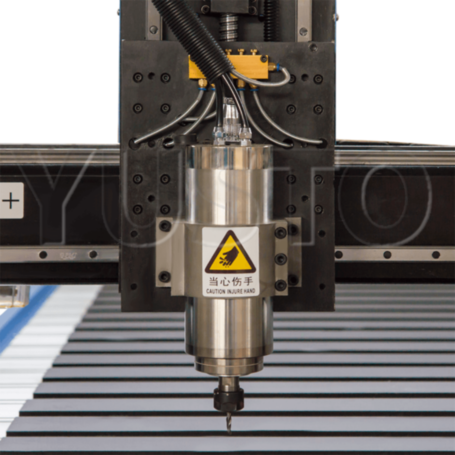

Электрическая схема фрезерного станка с ЧПУ в стандартной комплектации состоит из блоков питания (S-400-40 (400 ватт, 40 вольт)) и блоков управления шаговыми двигателем MOON'S RS8H, инвертора Xinfutai, а так же шпинделя 2.2 кВт ER-20.

В стандартной комплектации в комплект фрезерного станка входит контроллер NCStudio (опционально DSP RichAuto A11), который вставляется в PCI слот персонального компьютера. Через эту плату происходит передача сигналов фрезерному станку.

По осям XYZ фрезерный станок установлены концевыми бесконтактными датчиками. По оси Y установлены «отбойники» для дополнительной безопасности.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:

В комплекте с фрезерным станком поставляется следующее программное обеспечение:

NCstudio- передача созданных файлов на фрезерный станок, а так же для управления его настройками и параметрами.

Фрезерный станок1 шт
Блок управления1 шт
Набор фрез1 компл
Компакт диск с программным обеспечением NCStudio1 шт
PCI плата NCStudiо1 шт
Прижим6 шт
Цанга3 шт
Цанговый переходник 6-3.1751 шт
Водяная помпа RS-51001 шт
Гаечный ключ2 шт
Набор шестигранных ключей1 шт
Кабель электрический1 шт
Соединительный кабель NCSTUDIO-ПК RS2321 шт
Паспорт станка1 шт
Ключи для открытия дверец1 компл
Пластиковый бокс ≈ 20 л1 шт
Размер рабочего стола1300x1200 мм
Мощность шпинделя2.2 кВт
Количество шпинделей1 шт
Координаты управления3
Обрабатываемые материалыФанера, Дерево, МДФ и ДСП, Акриловое стекло, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Картон и бумага, Керамика, Гипс, ПВХ, АБС, Текстолит

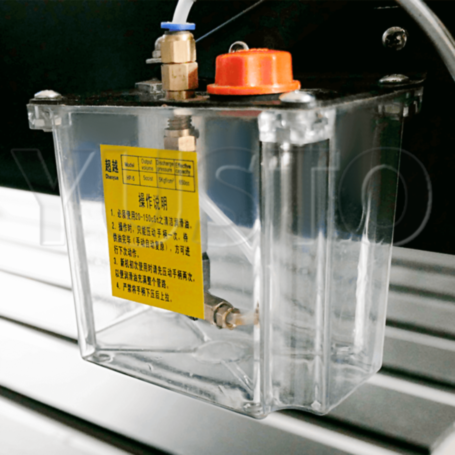

СмазкаРучная
Системы защитыКнопка экстренной остановки
Мощность опционально устанавливаемых шпинделей3 кВт
Структура порталаСтальной толстостенный швеллер
Система управленияNCSTUDIO 5.5.60, RichAuto A11 (опционально)
Количество концевых датчиков3 шт
Тип концевых датчиковИндуктивные XYZ
Тип данныхG-Код
Скорость холостого перемещения4000 мм/мин
Рабочая скорость8000 мм/мин
Тип исполненияНапольный
Дискретность0.0254 мм
СтанинаСварная толстостенная из стального профиля прямоугольного сечения

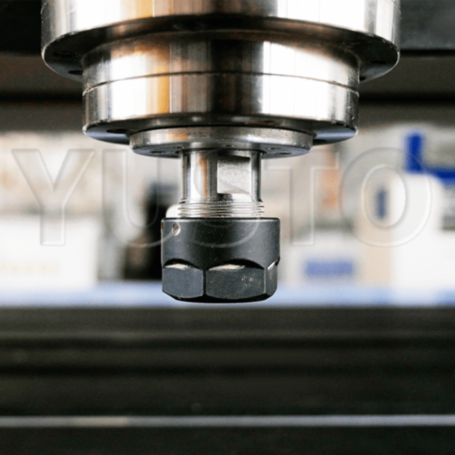

Тип и размер цангиER20
Тип охлаждения шпинделяЖидкостное
Частота вращения шпинделя6000-24000 об/мин
Высота портала по оси Z150 мм
Тип датчика калибровки инструментаРучной
Смена инструментаРучная
Тип двигателяДвухфазный шаговый
Тип рабочего столаАлюминиевый профиль с T-пазами для крепления
Базовая точность (XYZ)0.05 мм
Точность позиционирования0.05 мм
Структура оси XРельсы квадратные PMI - 20 мм, ШВП 20
Структура оси YРельсы квадратные PMI - 20 мм, ШВП 25
Структура оси ZРельсы квадратные PMI - 20, ШВП 20
Интерфейс подключенияCOM (D-SUB DA-15)
Поддерживаемое программное обеспечениеType 3, ArtCam, Rhino, SprutCAM, MasterCAM, Type3, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.
Рабочая температура10 — 45 °C
Потребляемая мощность3000 Вт
Операционная система ПКWindows XP/7 (32)
Электропитание220 Вольт
Размер без упаковки1900 × 2000 × 1600 мм
Масса нетто400 кг
Масса брутто550 кг
Гарантия12 мес
Страна производстваКНР
Язык дисплеяРусский, Английский
