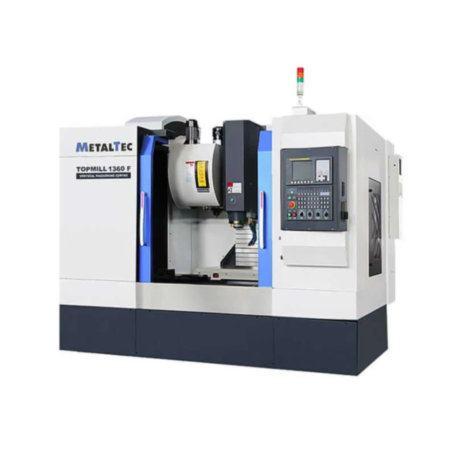

Обрабатывающий центр фрезерный вертикальный с ЧПУ TOPMILL 1360F

Обрабатывающий центр фрезерный вертикальный с ЧПУ TOPMILL 1360F

Рабочее поле 1300х600 мм; Точность позиционирования 0.005 мм; Мощность 20 кВт. Контроллер: Fanuc 0i MF Plus
Смотреть все характеристики
7 859 050
  • Самовывоз бесплатно
8 645 000
  • Самовывоз бесплатно
  • Настройка, запуск, обучение

система мониторинга conintel бесплатно к оборудованию от 1 млн рублей
До 60% повышение производительности
Система мониторинга Conintel в подарок!
  • Повышение загрузки производства
  • Снижение простоев оборудования
  • Увеличение выпуска продукции
  • Рост трудовой дисциплины
  • Онлайн контроль станков и персонала

Подробнее о системе:   Скачать презентацию

В 2024 году Conintel воошел в ТОП 24 победителей форума федеральной инициативы «Национальная Технологическая Революция 20.35»

* Оставьте заявку на оборудование и получите индивидуальное предложение!

Вертикальный металлообрабатывающий центр с ЧПУ - это особое оборудование, которое позволяет создавать трёхмерные изделия с точнейшим соблюдением заранее заданных параметров. Такой станок может выполнять большой спектр технологических операций с использованием режущих инструментов разных типов и видов. На сегодняшний день вертикальные обрабатывающие центры под управлением ЧПУ являются самым передовым оборудованием в области металлообработки. Станки этого типа подразделяются на оборудование вертикального и горизонтального формата. Данный товар относится к первому типу, о чём мы дальше поговорим более подробно.

4 ось

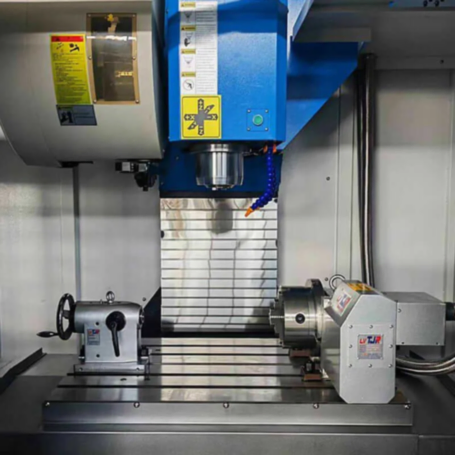

4 ось (поворотный стол с задней бабкой)


Станок оснащен поворотным столом, который позволяет производить обработку сложных деталей с меньшим количеством «переустановки» инструментов;

Поворотный стол оборудован 3-х кулачковым патроном;

Комплект включает в себя ручную заднюю бабку.


Приводная система Fanuc

Приводная система Fanuc

Удобный сенсорный дисплей;

Проста в эксплуатации и программировании;

Графический интерфейс iHMI;

Средства кастомизации интерфейса (FANUC Picture и т.д.);

Максимальное количество шагов программы PMC теперь равно 24000;

Отработки кадров УП путем вращения маховика;

Оптимальное управление энергопотреблением для снижения энергозатрат.

Цифровые серводвигатели и драйверы Fanuc

Цифровые серводвигатели и драйверы Fanuc

Высокое качество;

Надежность и долговечность при длительной эксплуатации;

Стабильное вращения шпинделя даже при предельных нагрузках;

Наилучшая совместимость при работе с оборудованием.

Линейные направляющие HIWIN

Линейные направляющие HIWIN

Очень надежные и неприхотливые

Имеют срок службы до 7 лет

Произведены в Тайване

Есть официальные представители в РФ

Данные направляющие разработаны для станкостроения, как наиболее универсальные направляющие для задач, особо требовательных к повышенной плавности хода и высоким возможностям по грузоподъемности оборудования.

ШВП

Шарико-винтовая пара TBI

Обладает длительным сроком службы

Предоставляет высокую точность

Произведена в Тайване

Обеспечивает самовыравнивание с незначительной погрешностью и выдерживает более высокую осевую нагрузку, что позволяет добиваться значительно большей точности. Прецизионная шлифованная резьба винта и шлицевая канавка обеспечивают плавный ход шарикоподшипника во время работы.

Магазин автоматической смены инструмента на 24 единицы

Магазин автоматической смены инструмента на 24 единицы AIMACH/OKADA


Смена инструмента происходит автоматически, по заданной оператором программе очередности;

Номер ячейки инструмента также устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.


Промышленный электрошпиндель

Промышленный электрошпиндель Ai Mach


Высокая точность и жесткость благодаря подшипникам P4;

Заводская балансировка на высокопрецизионном оборудовании позволяет данным шпинделям превосходить своих аналогов по мощностным параметрам, ресурсу и качеству.


Телескопические защитные кожухи

Телескопические защитные кожухи


Увеличивают срок службы направляющих;

Сохраняют параметры точности и позиционирования;

Исключает попадания стружки и СОЖ на подвижные элементы станка;

Защита от падения тяжестей на направляющие и производственных травм персонала.


Транспортер ленточного типа

Транспортер ленточного типа


Транспортер применяется для удаления стружки из станка и выпуска ее в тележку с минимальным выводом СОЖ;

Транспортер необходим, если вы заинтересованы в высокопроизводительном использовании станка;

Тележка прилагается в комплекте к транспортеру.


Автоматическая система смазки

Автоматическая система смазки


Бесперебойная и своевременная смазки узлов вертикально-фрезерного станка: ШВП и направляющие;

Обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.


Система подачи СОЖ в зону резания

Система подачи СОЖ в зону резания


Предназначена для охлаждения инструмента во время обработки и уменьшения трения между фрезой и материалом;

Помогает увеличить срок службы инструмента и снизить его износ;

Способствует смыванию стружки из зоны резания;

Предотвращает засорение и затупление инструментов;

Обеспечивает более качественную обработку.


Схемы обработки

Схемы обработки

Вертикальные обрабатывающие центры с ЧПУ позволяют за одну установку детали провести различные фрезерные операции, такие как: растачивание, сверление и нарезка резьбы.

Описание

Различные инструменты для разных типов обработки материала находятся в самом станке (в инструментальном магазине) и меняются согласно установкам программы. То есть система числового программного управления вертикального обрабатывающего центра сама даёт команду на смену оправок (инструментов). Любые станки данного типа позволяют производить как черновую, так и полноценную, чистовую обработку заготовок из различных материалов с выполнением следующих операций:

  • Расточка цилиндрических поверхностей (внешних и внутренних)
  • Фрезерная обработка плоскостей, пазов, канавок; сверление отверстий и их обработка (развертывание, зенкерование и т. д.)

У конкретно этой модели Topmill для выполнения этих операций в магазине инструментов одновременно может находиться до 24 рабочих инструментов!

Преимущество этих станков заключается в том, что если все операции, от черновой обработки заготовки до конечной постобработки детали, выполняются одним станком в рамках одной программы, то это экономит огромное количество времени благодаря быстрой смене инструментов, отсутствию необходимости переустановки заготовки и даже минимизации участия человеческого фактора в работе.

Однако данный станок даёт пользователю ещё больше возможностей, т.к. имеет 4 направляющих оси и поворотный стол диаметром 250 мм!

Вертикальный обрабатывающий центр

В вертикальных обрабатывающих центрах с ЧПУ именно "вертикальное" положение шпинделя не случайно, а опирается на логику применения станков данного типа в сверлильных операциях, которые являются самыми частыми и распространёнными металлообрабатывающими процессами.

Такое положение рабочих устройств также позволяет распределять нагрузку по осевому, вертикальному направлению, за счёт чего улучшается параметр жёсткости и гашения вибраций всей конструкции. Более того, снижение воздействия изгибающего давления на шпиндель повышает точность обработки и благодаря этому возможна обработка заготовок большой массы без побочных рисков.

Для обработки деталь всегда плотно устанавливается в тисках на рабочем пространстве или фиксируется специальными зажимами. Дополнительно на рабочий стол можно установить дополнительную координатную ось - вращающийся стол, который будет поворачивать заготовку под нужным углом с высокой точностью. Обычно, это требуется при проведении технологических операций на нескольких плоскостях заготовки в рамках одной программы, нарезания различных шнеков или, например, обработки прессформ.

Все перемещения заготовок и рабочего инструмента контролируются и обеспечиваются электрическими сервоприводами под управлением контроллера. Наличие различных встроенных в общую систему (лазерных и контактных) датчиков и систем измерения (заготовок, расстояний и т.п.), и оптических линеек для лучшего контроля позиционирования ощутимо повышает точность обработки.

Работа вертикальных обрабатывающих центров контролируется системой с ЧПУ и внешним компьютером, что позволяет предварительно смоделировать весь процесс работы механизмов станка алгоритмически (пошагово). Предварительный расчет траекторий детали и перемещения инструментов уменьшает риски их возможных столкновений, способных привести к выходу из строя всего оборудования целиком. Визуализация процесса обработки и выдача его в простой и понятной форме на мониторе позволяет оператору контролировать весь технологический процесс. То есть вы можете предварительно моделировать вообще весь процесс обработки и изготовления продукции без затрат материалов и рабочего времени станка!
