Оптоволоконный станок для резки металла Veno Lex 3015F 2000 Raycus BM111 с габаритным рабочим полем 3000х1500 мм и излучателем мощностью 2000 Вт и сроком службы 100 000 часов может применяться для эффективной резки листового металла и металлических труб (опционально), причём неважно круглого или прямоугольного сечения. Станок с лёгкостью обеспечит поточный процесс обработки таких материалов, как разные виды стали, медь, титан, алюминий и т.п. Оптоволоконный станок для резки металла Veno Lex 3015F 2000 Raycus BM111 собран на базе жесткой станины, сваренной из толстостенной профильной трубы 200x200 мм и 200x150 мм, вес которой достигает до 1,5 тонн. У такой станины центр тяжести смещён к низу, что делает ее устойчивой к вибрациям и нагрузке. Портал из сотового авиационного алюминия большого сечения, который сваривается и обрабатывается в целостную конструкцию после термообработки, в результате чего обладает высокой точностью и хорошей жесткостстью. Встроенный компьютер с программным обеспечением CypCut, CypNest (Опция) с поддержкой программ Autodesk AutoCad, CorelDraw, SolidWorks, Illustrator и их графических форматов - AI, PLT, DXF, LXDS, GERBER, а также надёжный контроллер FSCUT 2000С сделает вашу работу комфортной!
Сферы применения оборудования
-
![Авиастроительство]()
Авиастроительство
-
![Производство мебели]()
Производство мебели
-
![Медицинское оборудование]()
Медицинское оборудование
-
![Оборудование для фитнеса]()
Оборудование для спорта и фитнеса
-
![Рекламное производство]()
Рекламное производство
-
![Автомобильная индустрия]()
Автомобильная индустрия
-
![Фермерское хозяйство]()
Фермерское хозяйство
-
![Строительство и металлоконструкции]()
Строительство и металлоконструкции
-
Список
Развернуть/свернуть
Сварная станина
Станина - это несущая все нагрузки основа конструкции, на которую навешиваются все остальные элементы станка.
Жесткость конструкции обеспечивает достаточный запас прочности на весь срок службы станка.
- ✓ Прошла термический отпуск и фрезерование
- ✓ Сегментирована и усилена
- ✓ В основе конструкции толстостенные профильные трубы большого сечения
- ✓ В основе конструкции толстостенные профильные трубы большого сечения

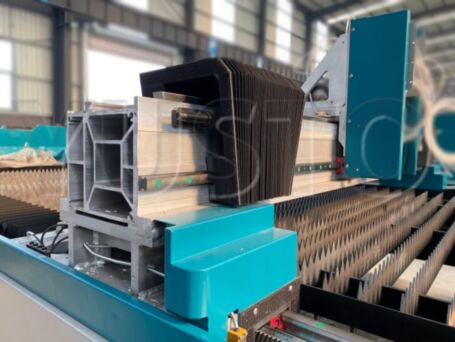

Портал из авиционного алюминия
Алюминиевый портал за счет меньшего веса в сравнении со стальным или чугунным порталом позволяет сократить инерционные массы, что обеспечивает большую скорость перемещения, а также снижает износ направляющих и уменьшает нагрузки на двигатели.
- ✓ Легкий и прочный
- ✓ Улучшает динамику перемещения
- ✓ Имеет ребра жесткости
Автоматический фокус RayTools
В лазерной голове установлена система безопасности для исключения столкновений c препятствиями.
Емкостный датчик соединенный контролирует высоту от материала до дюзы и поддерживает заданное расстояние при резке.
- ✓ Автофокус в реальном времени
- ✓ Герметичный корпус
- ✓ Удобное обслуживание и настройка
- ✓ Доступные расходники (защитные стекла, линзы, дюзы)
- ✓ Конкретная модель лазерной головы устанавливается исходя из мощности лазерного источника: BM109 — до 1.5 кВт, BM 111, BM 110 — до 3,3 кВт. В данном станке - Raytools BM111 (Автофокус)
Линейные направляющие HIWIN
Структура по осям XY включает: Рельсы квадратные HIWIN 20 мм, Косозубая рейка YYC, что обеспечивает плавный ход, высокую точность, надежность и большую грузоподъемность.
- ✓ Очень надежные и неприхотливые
- ✓ Срок службы до 7 лет
- ✓ Произведены в Тайване
- ✓ Есть официальные представители в РФ
Косозубая рейка YYC
Обеспечивают передачу крутяжего момента. За счет косозубого профиля зубы имеют большое пятно контакта, что увеличивает срок службы и точность.
Структура осей по XY включает: Рельсы квадратные HIWIN 20 мм, Косозубая рейка YYC
- ✓ Высокая точность
- ✓ Долгий срок службы
- ✓ Произведены в Тайване
Шарико-винтовая пара TBI
ШВП TBI 16, Линейные направляющие HIWIN 20 мм в связке обеспечивают высокую скорость перемещения и точность.
ШВП обладает высочайшей точностью и плавностью хода, важными для работы оси Z, а также длительным сроком эксплуатации в тяжелых цеховых условиях.
- ✓ Длительный срок службы
- ✓ Высокая точность
- ✓ Произведены в Тайване
Двухконтурный чиллер
Работает как климатическая установка, создавая и контролируя оптимальную температуру лазерного источника и головы.
Данный чиллер - это автономное устройство замкнутого цикла, оснащенное контрроллером и системами безопасности для обеспечения бесперебойной работы лазерного станка.
- ✓ ±1°C точность
- ✓ Два контура охлаждения
- ✓ Охлаждение и нагрев
Опционально: Криоцилиндр - стабильная подача газа и высокое качество реза
Преимущества криоцилиндра
- ✓ Всего один бак: заменяет палету баллонов;
- ✓ Сжиженный газ: заправка больше, расходы меньше;
- ✓ Комфортная заправка: объем больше, заправка реже. Больше работы - меньше простой;
- ✓ Удобно перемещать: криоцилиндр оснащен рамой на колёсах, которую легко перемещать;
Уменьшает время простоя за счет сокращения времени обслуживания. Меньше затрат на администрирование и контроль сервисного обслуживания. Меньше рисков, связанных с перемещением баллонов для заправки, так как машина-заправщик приедет к вам и заправит на месте. Значительно экономнее и технологичнее, чем установка палета с баллонами. Чище газ и качественнее рез.
Криоцилиндр - это опция! Менеджеры проконсультируют Вас и подберут подходящий Вам криоцилиндр.
Мощный лазерный источник Raycus
Наиболее известный и стабильный оптоволоконный источник из КНР.
Высокий КПД работы и стабильность излучения в совокупности с возможностью настройки частоты, модуляции и мощности.
- ✓ Время работы до 100 000 часов;
- ✓ Новое поколение, где все подстройки под режимы работы происходят автоматически;
- ✓ Большая мощность позволяющая резать: сталь, нержавейку, алюминий и т.п.;
- ✓ Сервисный центр в России.
Оптоволоконный станок для резки металла Veno Lex 3015F 2000 Raycus BM111 - особенности

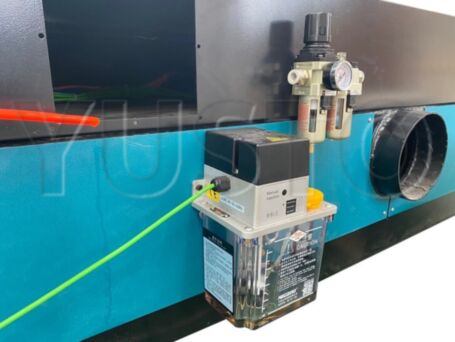

Автосмазочная система
Продвинутая система автоматической смазки замкнутого типа, самостоятельно подаёт смазочный материал к связанным узлам станка и собирает отработанное масло, заметно снижая риск возникновения возгорания и износ узлов.
Усиленная станина
Станина станка усилена дополнительными балками, размещёнными по диагонали, между основными балками, что увеличивает плотность и грузоподъемность и влияет на поглощение вибраций оборудования за счёт увеличения массы.

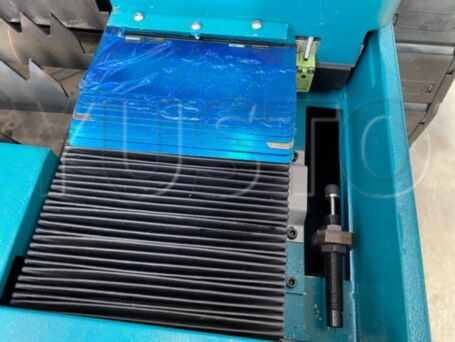

Защитный гофрокороб
Защитный гофрокороб надежно укрывает направляющие и минимизирует возможность их повреждения в ходе работы, а также снижает риски поломок из-за непредвиденных обстоятельств.
Встроенный компьютер
Вам не нужен дополнительный, рабочий ПК, нет необходимости возиться с подключением, софтом и так далее - всё необходимое уже встроено в станок с момента поставки.
ПО CYPCUT на русском языке
Программное обеспечение CypCut предназначено для управления лазерными станками для резки металла, но включает в себя не только системы контроля лазерной резки, но и широкий функционал редактирования графических изображений. А ещё ПО CypCut автоматически анализирует элементы изображения перед резкой и разделяет потенциально опасные области на составляющие отрезки. И теперь весь этот функционал доступен на русском языке!
Определение положения листа
Данная функция способна самостоятельно, автоматически вычислять кромку листа и то, под каким углом лежит заготовка на рабочем поле (угол поворота) что позволяет более точно скорректировать программу резки. Даже в ситуации, когда материал для резки расположен на рабочем столе не ровно, его кромки будут автоматически отсканированы с помощью емкостного датчика, и положение будет програмно повёрнуто в необходимые координаты.
Радар 360 - Объезд препятствий
Позволяет програмно задавать зоны безопасности, маркировать участки в области резки, которых следует избегать при перемещении лазерной головки. Это могут быть прижимные магниты или другие фиксаторы листа на рабочем поле. Система способна автоматически отслеживать на своём пути препятствия и обходить их: если в процессе резки какой-либо элемент детали встанет креном - это не повредит лазерной головке благодаря функции 360-градусного радара генерировать безопасные проходы.
Контроль высоты головки - Автофокус
Ёмкостный контроллер высоты головки, работая в тандеме с системой управления и иными элементами станка, позволяет не просто автоматически, но и более точно позиционировать положение и высоту лазерной головки станка в области обработки, что позволяет осуществлять резку более качественно. Сокращение времени резки является дополнительным пунктом эффективности, так как напрямую влияет на экономичность и простоту настройки оборудования.
Производительность лазерной резки металла от 1000 Вт до 3000 Вт
| Mощность источника, вт | 1000 | 1500 | 2000 | 3000 | ||||
| Толщина, мм | Скорость резки, м/мин | |||||||
| 1 | 10 | 22 | 26 | 34 | ||||
| 2 | 6.2 | 6.8 | 7.2 | 7.5 | ||||
| 3 | 3 | 3.6 | 4 | 4.4 | ||||
| 4 | 2.2 | 2.8 | 3.2 | 3.8 | ||||
| 5 | 1.8 | 2.4 | 2.8 | 3.2 | ||||
| 6 | 1.6 | 2 | 2.4 | 2.8 | ||||
| 8 | 1.2 | 1.4 | 1.6 | 2.2 | ||||
| 10 | 0.8 | 1 | 1.2 | 1.6 | ||||
| 12 | 0.8 | 1 | 1.4 | |||||
| 14 | 0.6 | 0.7 | 1 | |||||
| 16 | 0.6 | 0.8 | ||||||
| 18 | 0.7 | |||||||
| 20 | 0.6 | |||||||
| Углеродистая сталь (кислород)
Лазерная резка углеродистой стали на данном станке может осуществляться на любых доступных мощностях от 1000 Вт. |
| Mощность источника, вт | 1000 | 1500 | 2000 | 3000 | ||||
| Толщина, мм | Скорость резки, м/мин | |||||||
| 1 | 23.8 | 26.4 | 30 | 34 | ||||
| 2 | 10.8 | 11.9 | 12.7 | 15.4 | ||||
| 3 | 2.3 | 4.1 | 6.1 | 8.6 | ||||
| 4 | 1.3 | 2.2 | 4.2 | 5.5 | ||||
| 5 | 0.7 | 1.2 | 2 | 4.3 | ||||
| 6 | 1 | 1.8 | 3.1 | |||||
| 8 | 0.9 | 2 | ||||||
| 10 | 0.8 | |||||||
| 12 | 0.5 | |||||||
| Нержавеющая сталь (азот)
Лазерная резка нержавеющей стали на данном станке может осуществляться на любых доступных мощностях от 1000 Вт. |
| Mощность источника, вт | 1000 | 1500 | 2000 | 3000 | ||||
| Толщина, мм | Скорость резки, м/мин | |||||||
| 1 | 8.4 | 16 | 22 | 34 | ||||
| 2 | 3.4 | 6.6 | 8.4 | 15 | ||||
| 3 | 1.4 | 3.8 | 5.5 | 7.6 | ||||
| 4 | 1.4 | 2.6 | 4 | |||||
| 5 | 1.7 | 3.3 | ||||||
| 6 | 0.9 | 2.1 | ||||||
| 8 | 0.9 | |||||||
| 10 | 0.6 | |||||||
| Алюминий (азот)
Важно! Резка алюминия должна осуществляться при мощности излучателя от 1500 вт. В противном случае, на меньших мощностях будут выгорать защитные стекла и оптика из-за отражения, что станет причиной преждевременного выхода из строя лазерного источника. |
| Mощность источника, вт | 1000 | 1500 | 2000 | 3000 | ||||
| Толщина, мм | Скорость резки, м/мин | |||||||
| 1 | 8 | 12 | 14 | 22 | ||||
| 2 | 3.2 | 4 | 6 | 8 | ||||
| 3 | 1 | 2.2 | 3.4 | 5.2 | ||||
| 4 | 1.4 | 1.8 | 4 | |||||
| 5 | 1.2 | 1.8 | ||||||
| 6 | 0.6 | 1.4 | ||||||
| 8 | 0.6 | |||||||
| Медь (азот)
Важно знать! Резка меди должна производится при мощности излучателя от 2000 Вт. В противном случае, на меньших мощностях будут выгорать защитные стекла и оптика из-за отражения, что станет причиной преждевременного выхода из строя лазерного источника. |
Ремонт
✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.
ПНР и запуск станка
✓ Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.
Обучение
✓ Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.
Модернизация
✓ Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.
Кредит и Лизинг
Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.
Наличие Демо-зала
Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!
Гарантия Качества
Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!
Всегда на связи
Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.
Потребовалось купить лазерный станок по металлу? Здесь, на сайте вы найдёте только продуманные предложения от популярных производителей. Удобные условия покупки и собственная сервисная служба - ваш гарант выгодной цены и высокого качества!
Оптоволоконные лазеры для резки металла привлекают внимание повышенной мощностью и специально изготовлен для применения в областях, где скорость обработки металлов является основным критерием. В отличии от обычных ЧПУ лазеров, волоконные лазерные станки по металлу выделяются производительностью и качеством резки металла, а также укреплёнными направляющими и высокоточными двигателями, позволяющими обрабатывать и металлы с непревзойдённой точностью даже на больших скоростях. Но для чего объективно требуются волоконные лазерные станки по металлу? Купить металлорезы (и труборезы в том числе) вы можете отправившись в карточку товара в данном разделе, а подробнее о применимости инструментария станка мы поделимся далее.
Лазерные станки по металлу
Очень часто лазерные станки для резки металла используются именно под расширение цехов. Это профильное оборудование разработанно строго для одной цели – резать металл, но в разнообразных её проявлениях. Волоконные лазерные станки по металлу в базовой комплектации справляется с этими материалами более чем качественно. Его массивный корпус и только лучшие комплектующие дают ему возможность обрабатывать практически любые металлы с упором именно на повторяемость и продуктивность.
Резка металла с помощью лазерного станка происходит за счёт сфокусированного луча, который воздействует на металл, достигая температуры плавления, из-за чего происходит испарение материала. Подача в область обработки азота, кислорода, сжатого воздуха или других газов позволяет обеспечить высокий КПД. Емкостный датчик автоматически поддерживает высоту.
Лазерные станки для раскроя металла могут работать с различными типами материалов в разнообразных областях – от производства элементов компьютерной техники до машиностроения. Это включают в себя черные (нержавеющие, углеродистые и твердосплавные виды стали) и цветные металлы (медь, алюминий, цинк), а также ферросплавы (чугун, титан).
Рассмотрим базовые преимущества лазерных станков по металлу:
- Высокая эффективность. Лазерные станки по металлу выделяются отличной точностью обработки при малой стоимости производственного цикла. Данное оборудование может быть подготовлено к работе в минимальные сроки. При помощи лазерной резки производится огромная часть оборудования, требующего точного раскроя.
- Технологичность и долговечность станков по металлу. Срок жизни волоконного источника может достигать более сотни тысяч часов.
- Экономичность. Низкая стоимость реза и низкое энергопотребление. «КПД от розетки» до 53%, в то время, как у гибридных СО2 лазерных станков по металлу - не более 20%. Как правило корпуса станков по металлу более компактны, что даёт возможность арендовать меньшее помещение.
Выбираем лазерный станок для резки металла
- Станина. Является ключевой частью станка, и все подвижные и неподвижные части конструкции устанавливается на нее, и исходя из этого ее жесткость будет влиять на точность работы с материалами.
- Лазерный источник. Основное внимание стоит обращать на мощность ( а она составляет обычно, не менее пятисот ватт), но это не единственный фактор, который надо иметь в виду при подборе. Обратите внимание на показатели сервисного обслуживания и тд. Чаще всего встречаются : IPG, Raycus, Max.
- Лазерная голова. Является важнейшим элементом, направляющим лазерный луч на материал, и её характеристики указывают на качество обработки. Существуют головы с ручной и автоматической отладкой расстояния до материала. Наиболее популярны лазерные головы: RayTools, SWX, Precitec.
- Система управления. Кроме базового функционала может обладать следующими функциями для облегчения базовых операций: определения положения и формы заготовки, автораскладки и т.д. На рынке обычно можно найти : CypCut и CypOne, а также NcEditor (Bodor Pro 2).
- Периферия. К периферии лазерных станков по металлу можно отнести поворотные устройства, выравниватели, смену столов, и т.д. Они не являются обязательными для стандартной работы лазерного станка, но помогут создать удобство и сократить временные издержки.
