Шаговый двигатель 23HD5236-1515B

Гибридный шаговый двигатель. Ток фазы: 1.5 А. Угловой шаг: 1.8 градуса. Устанавливается на станки Minimo 3020, 3040, 4060, 6090

+7 (800) 555-79-69

Параметр	Значение
Ток/фазы, А:	1.5
Индуктивность/фаза, mH:	4.6
Крутящий момент, mN.m:	940
Колличество проводов:	4
Угловой шаг, градус:	1.8 ±0.9°
Рабочая температура:	-20°C ...+50°C
Сопротивление изоляции:	≥ 100 MΩ, 500 VDC
Диэлектрическая прочность:	500 VAC до одной минуты
Максимальный нагрев двигателя:	80°C (при номинальном токе, 2 фазы)
Диаметр вала, мм:	7 ±0.1
Габаритные размеры, мм	56.4×56.4×86
Вес, кг:	0.7

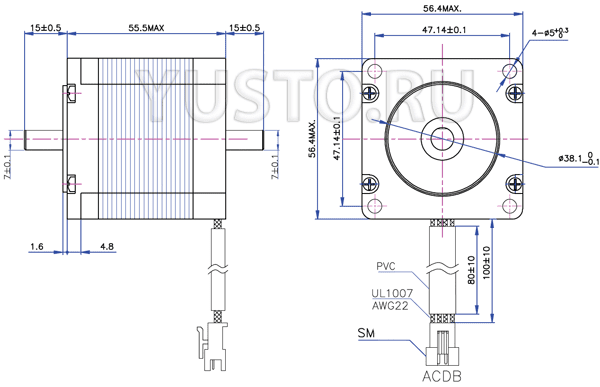

Габаритные размеры:

schema 23hd5236 1515b
