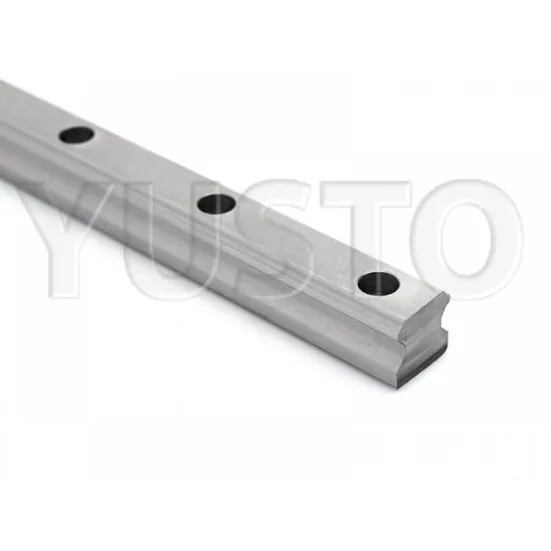

Линейная направляющая PMI MSB 15 U-N — это высокоточное и надежное решение для применения в промышленном оборудовании, где требуется плавное движение и долговечность. Данная модель изготовлена с учетом передовых технологий и строгих стандартов качества PMI Group, что делает её отличным выбором для автоматизированных систем, станков с ЧПУ, робототехники и других высокотехнологичных приложений.
Направляющая серии MSB , модель MSB 15 U-N , выполнена из высококачественной стали и обладает компактными размерами, подходящими для ограниченного пространства. Отличительной особенностью этой модели является тип крепления: буква U указывает на использование монтажных отверстий M4, а символ N означает, что каретка не поставляется в комплекте, и направляющая используется в паре с другими компонентами системы линейного перемещения.
Эта направляющая имеет длину 1000 мм , что позволяет использовать ее на оборудовании с протяженным ходом. Она идеально подходит для тех, кто ищет надежную базу для линейного движения без необходимости установки сразу нескольких направляющих. В конструкции реализованы такие преимущества, как:
- Высокая точность и параллельность,
- Устойчивость к нагрузкам в различных плоскостях,
- Простота установки и совместимость с различными типами креплений,
- Долговечность за счет термической обработки и закаленных поверхностей,
- Возможность работы в сложных условиях благодаря защитному покрытию.
Типоразмер MSB 15 обеспечивает баланс между прочностью и компактностью. Он поддерживает средние динамические и статические нагрузки, что делает его универсальным решением для широкого круга задач. Направляющая может использоваться в сочетании с каретками других серий или моделей PMI, что расширяет возможности кастомизации и оптимизации производственных процессов.
Применение
PMI MSB 15 U-N широко применяется в следующих областях:
- Станки с ЧПУ (фрезерные, токарные, лазерные и подобные),
- Робототехнические комплексы и автоматизированные линии,
- Измерительные устройства и прецизионные платформы,
- Оборудование для упаковочной, медицинской и полиграфической индустрии,
- Лабораторные и научно-исследовательские установки.
Благодаря возможности использования без подшипников, направляющая может быть адаптирована под специфические требования проекта, например, в сочетании с роликовыми или шариковыми системами от других производителей.
Характеристики
- Модель: PMI MSB 15 U-N
- Тип направляющей: Плоская, профильная
- Серия: MSB (Full Ball, Compact Type)
- Размер: 15 мм (ширина направляющей)
- Длина: 1000 мм
- Тип крепления: M4 (обозначение U )
- Комплектация: Без подшипника (N )
- Точность: Средняя / повышенная (в зависимости от класса исполнения)
- Материал: Закаленная сталь
- Установочные отверстия: Расположены с шагом 60 мм
- Минимальный край до первого отверстия: 5 мм
- Совместимость: Каретки серии MSB , MSA , SME и др.
- Возможности смазки: Через центральное масленочное отверстие (G-M4)
- Рабочая температура: -10°C до +70°C
Преимущества PMI MSB 15 U-N
- Высокая надежность : Благодаря использованию закаленных сталей и проверенным технологиям производства.
- Интерменяемость : Все компоненты PMI разработаны с учетом взаимозаменяемости, что упрощает обслуживание и ремонт.
- Универсальность : Подходит для множества промышленных применений.
- Простота монтажа : Шаг крепежных отверстий и четкие геометрические параметры позволяют быстро и точно установить направляющую.
- Экономическая выгода : За счет долговечности и минимизации простоев, снижается общая стоимость владения.
- Совместимость с SL-смазкой : Для автоматизированного ухода и продления срока службы.
Как выбрать правильную конфигурацию?
Если вам необходима MSB 15 U-N длиной 1000 мм , важно учитывать следующие факторы:
- Шаг крепежных отверстий – 60 мм;
- Минимальный край – 5 мм от начала/конца направляющей до первого отверстия;
- Тип крепления – M4 (U);
- Количество направляющих на ось – может быть указано кодом (например, II – две направляющие на одной оси).
Для точного расчета допустимой нагрузки, скорости и долговечности рекомендуется обратиться к технической документации PMI Group в закладке "Файлы".
