MetalTec HBM Гидравлический листогибочный пресс с контроллером E22

Листогибочный пресс состоит из:

✓ Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);

✓ Гидравлического насоса, который приводится в действие электродвигателем;

✓ Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;

✓ Заднего и переднего упоров;

✓ Пульта управления оборудованием;

✓ Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;

✓ Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.

Массивная станина

✓ Проходит отпуск и обжиг;

✓ Изготовлена из высокопрочной стали;

✓ Рама и основание изготавливаются за один установ;

✓ Стабильность конструкции, долговечность и высокая жесткость.

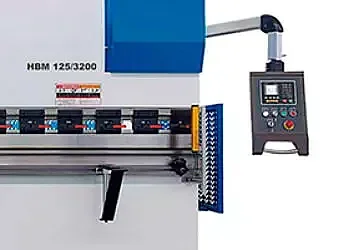

Система управления E22

✓ Технологичная и функциональная система управления, подходит для большинства задач;

✓ Удобна и эргономична, предназначена для работы в условиях различной степени загруженности;

✓ Позволяет оптимизировать и сохранять операции гиба для последующего их воспроизведения без лишних временных затрат;

✓ С помощью этой системы управления возможны: установка ограничений хода заднего упора и траверс, настройка времени выдержки, пошаговое программирование, программирование угла гиба в градусах (а также корректировка угла без самостоятельного высчитывания параметров);

✓ Система отображает положения заднего упора с точностью 0,1 мм и отображение позиций осей X/Y;

✓ Предусмотрена возможность выбора системы измерения (дюйм/мм) и ручного режима работы.

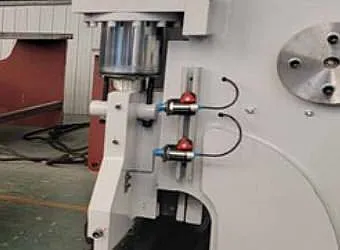

Гидроцилиндры

✓ Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;

✓ Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.

Гидравлическая система и клапаны Bosch Rexroth

✓ Гидравлическая система ведущего мирового производителя;

✓ Оптимальное распределение нагрузки.

Гидравлическая помпа Sunny

✓ Изготовлена в США;

✓ Надежная работа гидравлической системы;

✓ Высокие эксплуатационные показатели;

✓ Признание мировых производителей;

✓ Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.

Уплотнительные кольца Parker

✓ Данные уплотнительные кольца производятся в США;

✓ Обеспечивают надёжную герметичность всей системы за счёт своего качества и увеличенного ресурса службы;

✓ Изготовлены из твёрдого нитрила 90 дюрометров с высокой стойкостью к выдавливанию, что делает их пригодными для статических приложений с очень высоким давлением.

Педаль управления процессом гибки

✓ Листогибочный гидравлический пресс укомплектован выносным ножным модулем управления для удобства оператора;

✓ Модуль имеет две педали: для подачи верхней плиты вниз и отвода в первоначальное положение – вверх.

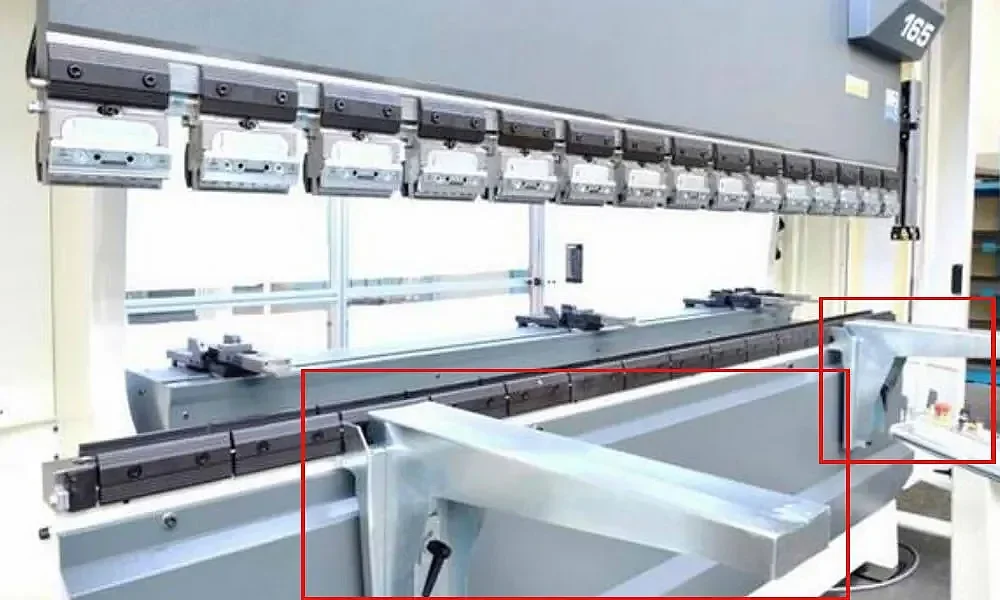

Передние поддерживающие упоры

✓ Предотвращают деформацию изделия;

✓ Обеспечивают более точные результаты изгибания;

✓ Удобное базирование листа, что облегчает задачу оператору;

✓ Возможность отрегулировать упоры по высоте и по ширине рабочего стола;

✓ Обеспечивают правильное положение и стабильность листа во время работы пресcа.

Высокоточные жёсткие задние упоры

✓ Точность перемещения упоров 0,01 мм;

✓ Сокращают время настройки и воспроизведения сохраненных программ гибки;

✓ Высокая скорость работы благодаря наличию серводвигателей;

✓ Используются высокоточные направляющим HIWIN (Тайвань);

✓ Автоматическая регулировка балки задних упоров.

Надёжный и мощный электродвигатель SIEMENS

✓ Изготовлен из чугуна;

✓ Оперативно реагирует на изменения нагрузки;

✓ Дополнительная защита от опасных факторов;

✓ Конструктивно снабжен ребристым корпусом;

✓ Оснащен пристроенным на валу в задней части крыльчаткой;

✓ Имеет большую мощность в том же габарите, что и стандартные двигатели.

Шкаф с электрокомпонентами SCHNEIDER (Франция)

✓ Предоставляет оператору удобный и быстрый доступ к компонентам;

✓ Промышленный изолированный электрошкаф надежно защищает составляющие, которые передают и обмениваются информацией с исполнительными механизмами, от воздействия внешней среды, пыли, влаги и т.д.;

✓ Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы листогиба.

Гибочный инструмент системы крепления Amada/Promecam

✓ Пресс укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица);

✓ Инструмент позволяет производить гибы с углами – от 90 и более градусов;

✓ Матрица гибочного инструмента V-образная многоручьевая, специально для гиба разных толщин металла.

Виды гибки листа

✓ Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.
