Листогибочный пресс с контроллером Е22 MetalTec HBM 40/2500 гидравлический

Листогибочный пресс с контроллером Е22 MetalTec HBM 40/2500 гидравлический

Рабочая скорость: 9 м/мин. Мощность: 4 кВт. Рабочая длина: 2500 мм. Расстояние между колоннами: 1900 мм. Усилие: 400 кН. Глубина подачи: 320 мм. Ход инструмента: 80 мм/с.
Смотреть все характеристики
1 201 349
  • Самовывоз бесплатно
1 321 500
  • Самовывоз бесплатно
  • Настройка, запуск, обучение

MetalTec HBM 40/2500 Гидравлический листогибочный пресс с контроллером Е22 специализируется на гибке листового металла при помощи холодной деформации. Данное оборудование является автоматическим: благодаря блоку числового программного управления (ЧПУ) на листогибочном станке возможна точная настройка параметров обработки листа при минимальном участии оператора. При данных условиях пресс можно использовать в составе автоматических производственных линий.

Строение листогиба

Листогибочный пресс состоит из:

Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);

Гидравлического насоса, который приводится в действие электродвигателем;

Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;

Заднего и переднего упоров;

Пульта управления оборудованием;

Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;

Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.


Массивная цельносварная станина

Массивная станина


Проходит отпуск и обжиг;

Изготовлена из высокопрочной стали;

Рама и основание изготавливаются за один установ;

Стабильность конструкции, долговечность и высокая жесткость.


Система управления E22

Система управления E22

Технологичная и функциональная система управления, подходит для большинства задач;

Удобна и эргономична, предназначена для работы в условиях различной степени загруженности;

Позволяет оптимизировать и сохранять операции гиба для последующего их воспроизведения без лишних временных затрат;

С помощью этой системы управления возможны: установка ограничений хода заднего упора и траверс, настройка времени выдержки, пошаговое программирование, программирование угла гиба в градусах (а также корректировка угла без самостоятельного высчитывания параметров);

Система отображает положения заднего упора с точностью 0,1 мм и отображение позиций осей X/Y;

Предусмотрена возможность выбора системы измерения (дюйм/мм) и ручного режима работы.


Гидроцилиндры

Гидроцилиндры


Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;

Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.


Гидравлическая система клапаны Bosch Rexroth

Гидравлическая система и клапаны Bosch Rexroth


Гидравлическая система ведущего мирового производителя;

Оптимальное распределение нагрузки.


Гидравлическая помпа

Гидравлическая помпа Sunny


Изготовлена в США;

Надежная работа гидравлической системы;

Высокие эксплуатационные показатели;

Признание мировых производителей;

Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.


Уплотнительные кольца

Уплотнительные кольца Parker


Данные уплотнительные кольца производятся в США;

Обеспечивают надёжную герметичность всей системы за счёт своего качества и увеличенного ресурса службы;

Изготовлены из твёрдого нитрила 90 дюрометров с высокой стойкостью к выдавливанию, что делает их пригодными для статических приложений с очень высоким давлением.


Педаль управления процессом гибки

Педаль управления процессом гибки


Листогибочный гидравлический пресс укомплектован выносным ножным модулем управления для удобства оператора;

Модуль имеет две педали: для подачи верхней плиты вниз и отвода в первоначальное положение – вверх.

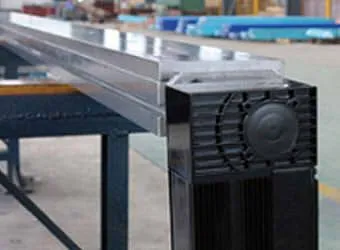

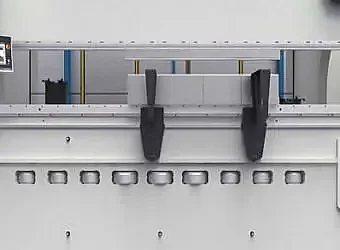

Передние поддерживающие упоры

Передние поддерживающие упоры


Предотвращают деформацию изделия;

Обеспечивают более точные результаты изгибания;

Удобное базирование листа, что облегчает задачу оператору;

Возможность отрегулировать упоры по высоте и по ширине рабочего стола;

Обеспечивают правильное положение и стабильность листа во время работы пресcа.


Высокоточные жёсткие задние упоры

Высокоточные жёсткие задние упоры


Точность перемещения упоров 0,01 мм;

Сокращают время настройки и воспроизведения сохраненных программ гибки;

Высокая скорость работы благодаря наличию серводвигателей;

Используются высокоточные направляющим HIWIN (Тайвань);

Автоматическая регулировка балки задних упоров.


Надёжный и мощный электродвигатель

Надёжный и мощный электродвигатель SIEMENS


Изготовлен из чугуна;

Оперативно реагирует на изменения нагрузки;

Дополнительная защита от опасных факторов;

Конструктивно снабжен ребристым корпусом;

Оснащен пристроенным на валу в задней части крыльчаткой;

Имеет большую мощность в том же габарите, что и стандартные двигатели.

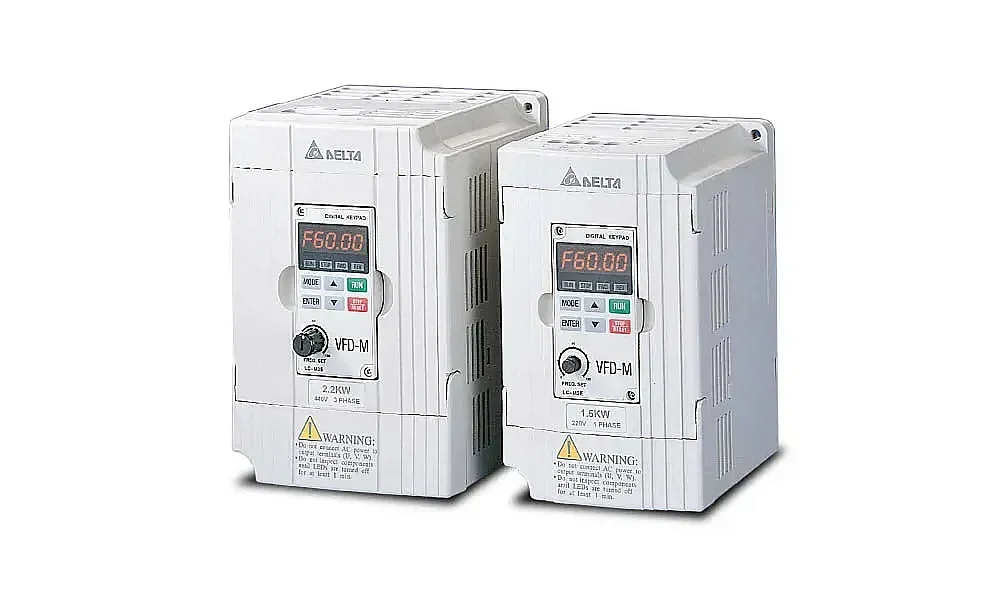

Инвертор Delta

Инвертор Delta


DELTA – ведущий Тайваньский рпоизводитель электрокомпонентов, систем автоматизации, серводвигателей и т.д.;

Данный инвертор осуществляет точное и плавное перемещение по осям и контролирует скорость и момент времени гибки металлического листа;

Использование инвертора не только уменьшает энергопотребление и шум, но и повышает эффективность работы и увеличивает срок службы оборудования.


Шкаф с электрокомпонентами

Шкаф с электрокомпонентами SCHNEIDER (Франция)

Предоставляет оператору удобный и быстрый доступ к компонентам;

Промышленный изолированный электрошкаф надежно защищает составляющие, которые передают и обмениваются информацией с исполнительными механизмами, от воздействия внешней среды, пыли, влаги и т.д.;

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы листогиба.


Гибочный инструмент

Гибочный инструмент системы крепления Amada/Promecam


Пресс укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица);

Инструмент позволяет производить гибы с углами – от 90 и более градусов;

Матрица гибочного инструмента V-образная многоручьевая, специально для гиба разных толщин металла.


Быстросменный инструмент Amada Promecam

Быстросменный инструмент

Пресс оснащен быстросменной системой фиксации инструмента. Наиболее хорошо она подходит для гибки небольших заготовок сложной формы, с одновременной установкой нескольких сегментов пуансонов.

Синхронизация гидроцилиндров

Синхронизация гидроцилиндров

Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жёсткая синхронизация гидроцилиндров имеет решающее значение в предотвращении деформаций листа металла и обеспечения точности гибки.

Защитное ограждение рабочей зоны

Защитное ограждение рабочей зоны листогибочного пресса

Защитное ограждение предотвращает доступ посторонних лиц к узлам станка и рабочей зоне, способствуя снижению риска травм на производстве.

Индукционные концевики определения положения верхней плиты

Индукционные концевики определения положения верхней плиты

Благодаря верхнему и нижнему индукционным концевикам, система отслеживает положение РАМ. Точность позиционирования составляет 0,01 мм.

Опции:

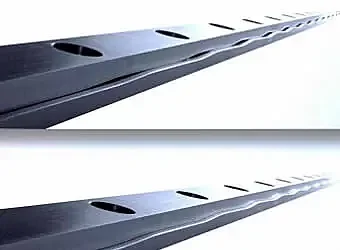

Система компенсации прогиба (бомбирование)

Система компенсации прогиба (бомбирование)

Типовое устройство системы клиньев (ручная и электромеханическая компенсация прогиба)

Типовое устройство системы клиньев (ручная и электромеханическая компенсация прогиба)

Типовое устройство гидравлической системы компенсации прогиба

Типовое устройство гидравлической системы компенсации прогиба

Виды гибки листа Виды гибки листа Виды гибки листа

Виды гибки листа


Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.


Такой тип оборудования, как гидравлический листогибочный пресс, широко используется в металлообрабатывающей промышленности для изготовления деталей и конструкций из листового металла (алюминия, нержавеющей стали или тех металлов, на которые уже нанесено покрытие). Он прекрасно подходит для производства различных типов металлических изделий, в особенности для деталей с конической или наклонной поверхностью.

Гидравлические листогибочные прессы обеспечивают точность и высокую производительность при обработке металла, делая возможным изготовление различных изделий, таких как корпуса, обшивки, кожухи и другие металлические детали. Заготовку располагают между матрицей, закрепленной на рабочем столе станка, и пуансоном, который вдавливает ее в матрицу. С помощью гидравлической системы создается сильное давление, что позволяет сгибать металлический лист под определенным углом.

Листогибы применяются в таких сферах, как: дизайн, рекламный бизнес, строительная отрасль, производство бытовой техники, вентиляционных воздуховодов, мебели (в том числе её декоративных элементов) и т.д.



конинтел система мониторинга


Ремонт лазерного и фрезерного станка

Ремонт

Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.

8-800-555-29-39 support@yusto.ru

ПНР и запуск станка

ПНР и запуск станка

Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.

8-800-555-29-39 support@yusto.ru

обучение персонала станков с ЧПУ

Обучение

Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.

8-800-555-29-39 support@yusto.ru

Модернизация

Модернизация

Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.

8-800-555-29-39 support@yusto.ru



Кредит и Лизинг

Кредит и Лизинг

Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.

Наличие Демо-зала

Наличие Демо-зала

Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!

Гарантия Качества

Гарантия Качества

Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!

Всегда на связи

Всегда на связи

Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.

8-800-555-29-39 support@yusto.ru



Как выбрать листогибочный станок по металлу

Гибка – это способ обработки листа из металла с помощью листогибочного станка в результате которого производится изменение формы заготовки для придания ей необходимой формы. По тексту далее мы поговорим листогибочных станках, их строении и других вещах, которые необходимо понимать перед тем, как купить станок.

Преимущества листогибочных прессов

Основными преимуществами листогибочного пресса являются:

  • Возможность формирования деталей сложных форм;
  • Так как лист металла изменяет свою форму из-за физического воздействия, данный вид металлообработки не оказывает негативного влияния на устойчивость материала к коррозии ;
  • Безотходное производство, не требующее никаких расходников;
  • Ощутимое облегчение процесса, требующего приложения физических усилий и времязатрат ;

Строение листогибочных прессов

Обработка изделия на токарном станке с ЧПУ


Для того, чтобы не ошибиться с выбором листогибочного пресса, в первую очередь стоит получить хорошее понимание элементов его конструкции :

  • Станина (рама) – основание листогибочного оборудования, куда устанавливаются все его базовые элементы станка. Исходя из этого рама обязана иметь хороший уровень устойчивости, ведь в процессе работы станка базовая нагрузка будет даваться на неё.
  • Рабочее пространство – определяет общие размеры листогиба в целом. От габаритов рабочего пространства зависит максимальная длина заготовки для последующей обработки.
  • Привод станка – именно он создаёт требуемое усилие для гибки заготовки. Для обработки более жестких листов металла необходимо большее усилие, поэтому при подборе станка под заранее определённые материалы этому параметру стоит уделить отдельное внимание.

Существует несколько разновидностей приводов листогибов и по их типу обычно можно выделить несколько основных типов прессов :ручные, электромагнитные, электромеханические и гидравлические, но говорить мы далее будем только о последних.

  • Гидравлические. Эти станки приводятся в движение благодаря гидравлической системе из гидроцилиндров и жидкости. Этот тип станков можно считать довольно мощным и качественным типом листогибов, способным придать требуемую форму даже толстым листам. Они отличаются крайне высокой точностью и повторяемостью операций и наилучшим образом подходят даже для крупносерийных производств. Они могут быть оснащены системой ЧПУ, что дополнительно повышает удобство их эксплуатации и расширяет возможности по автоматизации производства.
  • Гибочный инструмент – для придания заготовке нужной формы могут использоваться различные гибочные инструменты, различающиеся углами гибки.
  • Количество осей – разные модели листогибов обладают различным количеством осей, от которых зависит возможная сложность изделий и точность станка. По этим осям происходит перемещение подвижных элементов, таких как задние упоры.

Оси листогибочного пресса
