MetalTec HBM 30/1600 PRO Листогибочный гидравлический пресс с контроллером CT12 - это оборудование, специально предназначенное для гибки листового металла с помощью холодной деформации. Это автоматизированное оборудование, которое позволяет точно настраивать параметры обработки листа и проводить обработку с минимальным вмешательством оператора благодаря числовому программному управлению (ЧПУ). Такие функции делают его идеальным для интеграции в автоматические производственные линии.
Листогибочный пресс состоит из:
- ✓ Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);
- ✓ Гидравлического насоса, который приводится в действие электродвигателем;
- ✓ Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;
- ✓ Заднего и переднего упоров;
- ✓ Пульта управления оборудованием;
- ✓ Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;
- ✓ Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.
Массивная станина
- ✓ Прошла отпуск и обжиг;
- ✓ Изготовлена из высокопрочной стали;
- ✓ Рама и основание изготавливаются за один установ;
- ✓ Стабильность конструкции, долговечность и высокая жесткость.

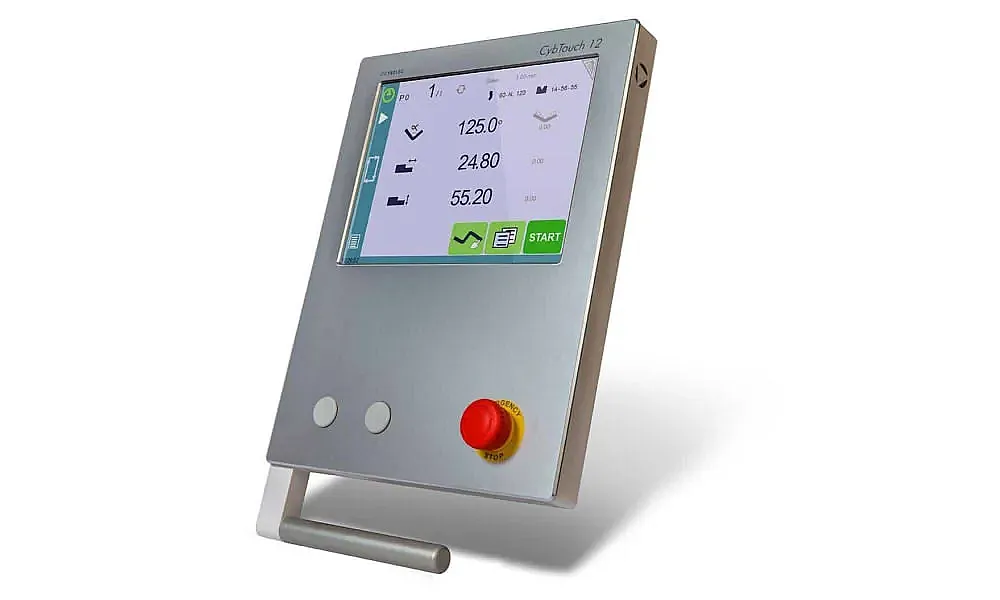

Система управления CT12
✓ Современная система управления с ЧПУ;
✓ Позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов;
✓ Поддержка работы с серводвигателем оси Х позволяет корректировать и осуществлять точную настройку необходимых параметров гиба;
✓ Дисплей имеет сенсорную панель для простоты и удобства управления, а также интуитивный функционал.
Гидроцилиндры
- ✓ Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;
- ✓ Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.
Гидравлическая помпа Sunny
- ✓ Изготовлена в США;
- ✓ Признана мировыми производителями;
- ✓ Высокие эксплуатационные показатели;
- ✓ Надежная работа гидравлической системы.
Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.
Надёжный и мощный электродвигатель SIEMENS
- ✓ Изготовлен из чугуна;
- ✓ Оперативно реагирует на изменения нагрузки;
- ✓ Дополнительная защита от опасных факторов;
- ✓ Конструктивно снабжен ребристым корпусом;
- ✓ Оснащен пристроенным на валу в задней части крыльчаткой;.
- ✓ Имеет большую мощность при тех же габаритах, что и у стандартных двигателей.
Гидравлическая система и клапаны Bosch Rexroth
- ✓ Гидравлическая система ведущего мирового производителя;
- ✓ Оптимальное распределение нагрузки.
Контроль положения верхней балки и балки заднего упора
✓ Точное срабатывание и высокая отзывчивость;
✓ Нет необходимости постоянной корректировки;

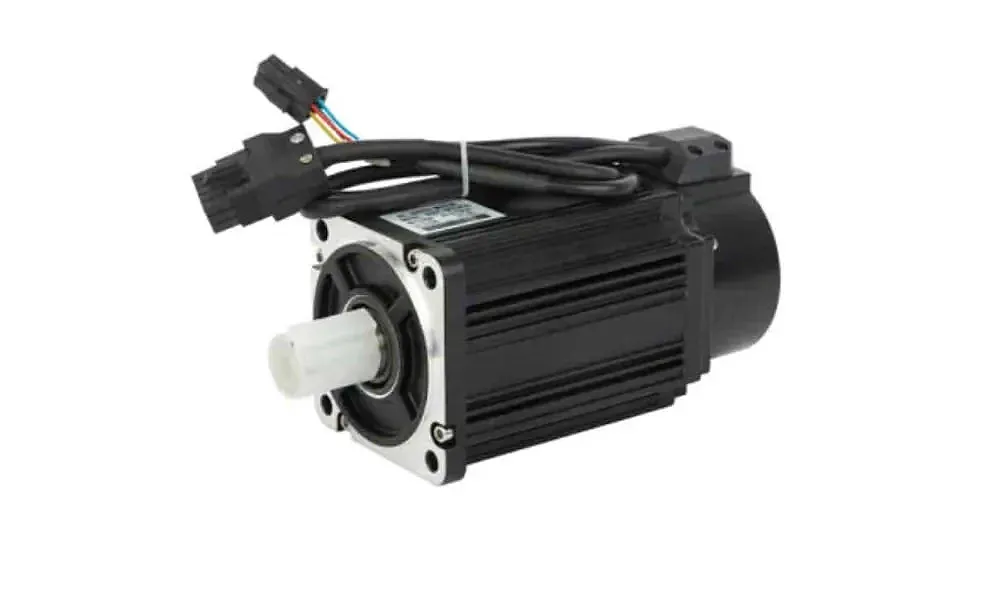

✓ Автоматически корректируется с помощью серводвигателей и энкодеров.
Высокоточные жёсткие задние упоры
- ✓ Точность перемещения упоров 0,01 мм;
- ✓ Сокращают время настройки и воспроизведения сохраненных программ гибки;
- ✓ Высокая скорость работы благодаря наличию серводвигателей;
- ✓ Используются высокоточные направляющим HIWIN (Тайвань);
- ✓ Автоматическая регулировка балки задних упоров.
Гибочный инструмент системы крепления Amada/Promecam
- ✓ Пресс укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица);
- ✓ Инструмент позволяет производить гибы с углами – от 90 и более градусов;
- ✓ Матрица гибочного инструмента V-образная многоручьевая, специально для гиба разных толщин металла.
Шкаф с электрокомпонентами SCHNEIDER (Франция)
- ✓ Предоставляет оператору удобный и быстрый доступ к компонентам;
- ✓ Промышленный изолированный электрошкаф надежно защищает составляющие, которые передают и обмениваются информацией с исполнительными механизмами, от воздействия внешней среды, пыли, влаги и т.д.;
- ✓ Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы листогиба.
![Быстросменный инструмент Amada Promecam]()
Быстросменный инструмент
Пресс оснащен быстросменной системой фиксации инструмента. Наиболее хорошо она подходит для гибки небольших заготовок сложной формы, с одновременной установкой нескольких сегментов пуансонов.
![Синхронизация гидроцилиндров]()
Синхронизация гидроцилиндров
Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жёсткая синхронизация гидроцилиндров имеет решающее значение в предотвращении деформаций листа металла и обеспечения точности гибки.
![Ручная компенсация прогиба]()

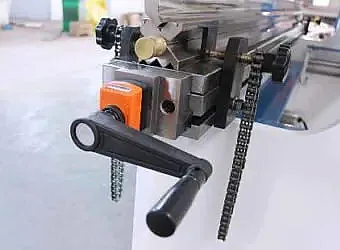

Ручная компенсация прогиба
Данный механизм нужен для компенсации прогиба балки, который появляется в момент давления пуансоном на лист за счёт усилия, развиваемого гидравлическими цилиндрами. Система компенсации прогиба позволяет получить качественный гиб с постоянным углом по всей длине.
Виды гибки листа
- ✓ Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.
Гидравлические листогибочные прессы широко используются в металлообрабатывающей промышленности для создания различных металлических деталей и конструкций. Они подходят для работы с листовым металлом, включая алюминий, нержавеющую сталь и даже металлы с покрытием. Этот тип оборудования способен обеспечить высокую точность и производительность при изготовлении металлических изделий, особенно тех, которые имеют коническую или наклонную форму.

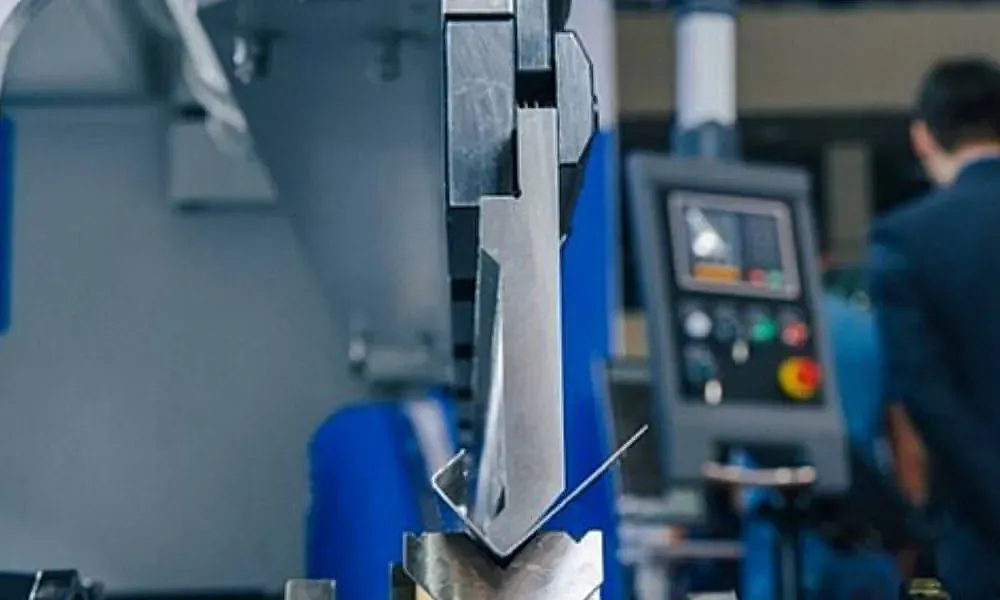

Пресс работает путем размещения заготовки между матрицей, закрепленной на рабочем столе, и пуансоном, который вдавливает установленну заготовку в матрицу. Затем гидравлическая система создает сильное давление, обеспечивая гибку металлического листа под определенным углом.
Это оборудование находит применение в различных сферах, включая дизайн, рекламу, строительство, производство бытовой техники, вентиляционные системы, мебель (включая декоративные элементы) и другие отрасли.
Ремонт
✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.
ПНР и запуск станка
✓ Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.
Обучение
✓ Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.
Модернизация
✓ Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.
![Кредит и Лизинг]()
Кредит и Лизинг
Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.
![Наличие Демо-зала]()
Наличие Демо-зала
Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!
![Гарантия Качества]()
Гарантия Качества
Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!
Листогибочный гидравлический пресс METALTEC HBM-30-1600 PRO с контроллером CT12
METALTEC HBM-30-1600 PRO — это современный листогибочный гидравлический пресс с ЧПУ, предназначенный для высокоточной холодной деформации листового металла. Оборудование разработано для использования на предприятиях серийного и мелкосерийного производства, где требуется стабильное качество гибки и возможность автоматизации технологического процесса.
Пресс имеет максимальное усилие 30 тонн и длину рабочего стола 1600 мм. Эти параметры делают его идеальным для изготовления деталей среднего размера, таких как элементы систем вентиляции, корпуса электроники, декоративные панели, комплектующие строительных конструкций и другие изделия из стали, нержавеющих сплавов и цветных металлов.
Система управления CT12 (цветной сенсорный экран диагональю 10 дюймов) обеспечивает удобство задания параметров гибки, хранение программ и моделирование последовательности операций. Интерфейс системы интуитивно понятен и позволяет визуализировать результат до начала реального цикла гибки.
Контроллер поддерживает управление по осям X, Y, Z и R, а также реализует функцию компенсации прогиба балки. Это позволяет добиться равномерного угла изгиба по всей длине заготовки и исключить перекосы при обработке длинномерных листов.
Конструкция станка выполнена из высокопрочной стали, прошедшей термообработку для снижения внутренних напряжений. Станина и рама изготовлены за один технологический цикл, что обеспечивает их жёсткость, долговечность и устойчивость к нагрузкам даже при длительной эксплуатации.
Гидравлическая система состоит из насоса Sunny (США), обеспечивающего надёжную и стабильную работу оборудования. В конструкции используются гидроцилиндры, состоящие из поршня и штока, которые создают необходимое давление для качественной гибки заготовок.
Для герметичности и долговечности гидросистемы применяются уплотнительные кольца Parker (США), отличающиеся высокой стойкостью к износу и способностью выдерживать экстремальные давления. Это значительно повышает надёжность работы оборудования.
В системе управления движением используется оборудование от ведущих мировых брендов: направляющие HIWIN (Тайвань) обеспечивают точность перемещения задних упоров до 0,01 мм, а серводвигатели гарантируют быстрый и точный ход при работе.
Задние упоры имеют моторизированный привод, что позволяет автоматически корректировать положение заготовки перед каждым циклом. Это сокращает время на настройку и повышает производительность при повторяющихся операциях.
Пресс укомплектован системой Bosch Rexroth (Германия) для распределения гидравлической нагрузки. Эта система обеспечивает стабильную работу цилиндров, равномерное распределение давления и защиту от перегрузок.
Электродвигатель SIEMENS обеспечивает мощность и стабильность работы оборудования. Корпус двигателя выполнен из чугуна с ребристой поверхностью, способствующей эффективному охлаждению. Крыльчатка на валу дополнительно усиливает теплообмен, что особенно важно при длительной работе под высокими нагрузками.
Оборудование имеет возможность установки гибочного инструмента системы Amada/Promecam — одной из самых популярных в мире. Эта система позволяет быстро менять пуансоны и матрицы, одновременно устанавливать несколько сегментов и выполнять сложные формы гибки.
Для удобства оператора предусмотрен выносной ножной модуль управления, который позволяет освободить руки во время работы и повысить эргономику процесса. Модуль имеет две педали: для опускания верхней балки и возврата её в исходное положение.
Пресс METALTEC HBM-30-1600 PRO может выполнять различные виды гибки: V-образную, коробчатую, с растяжением материала, формирование сложных профилей и другие. Благодаря широкому выбору оснастки и высокой точности управления он подходит для изготовления изделий различной сложности.
Подключение питания осуществляется от трёхфазной сети 380 В. Пресс поставляется в полностью собранном виде, готов к запуску сразу после подключения и не требует дополнительной настройки.
Если вы планируете купить листогибочный пресс с ЧПУ, METALTEC HBM-30-1600 PRO станет экономичным и надёжным решением для вашего производства. Высокая точность, модульная конструкция, применение компонентов ведущих мировых брендов и продуманная система управления делают его выгодным выбором для предприятий малого и среднего бизнеса.
