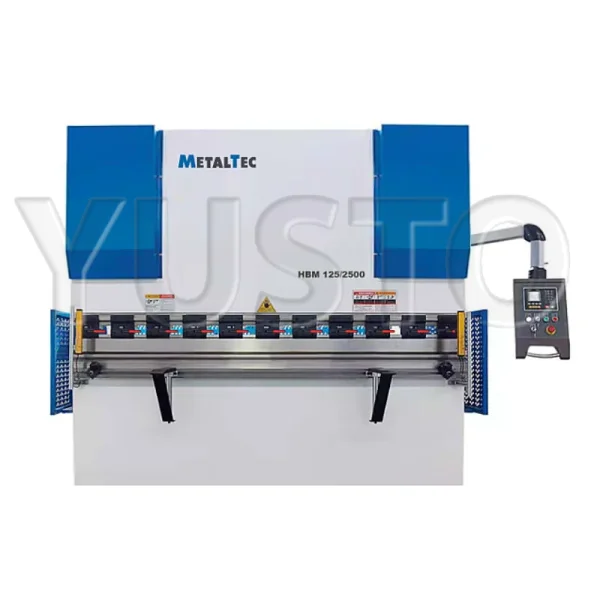

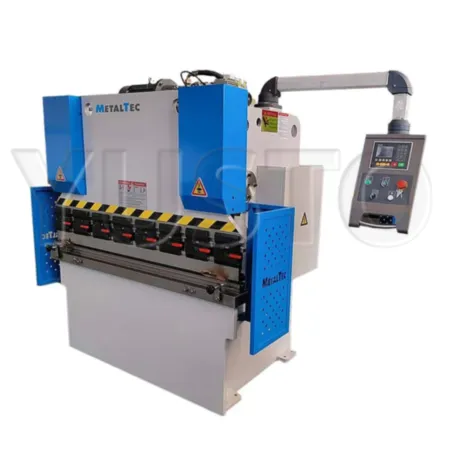

MetalTec HBM 125/2500 Гидравлический листогибочный пресс с контроллером Е22 специализируется на гибке листового металла при помощи холодной деформации. Данное оборудование является автоматическим: благодаря блоку числового программного управления (ЧПУ) на листогибочном станке возможна точная настройка параметров обработки листа при минимальном участии оператора. При данных условиях пресс можно использовать в составе автоматических производственных линий.
Листогибочный пресс состоит из:
- ✓ Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);
- ✓ Гидравлического насоса, который приводится в действие электродвигателем;
- ✓ Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;
- ✓ Заднего и переднего упоров;

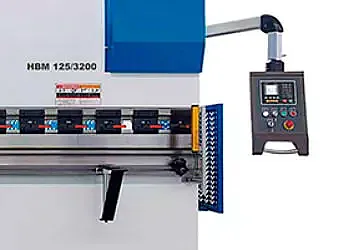

- ✓ Пульта управления оборудованием;
- ✓ Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;
- ✓ Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.
Массивная станина
- ✓ Прошла отпуск и обжиг;
- ✓ Изготовлена из высокопрочной стали;
- ✓ Рама и основание изготавливаются за один установ;
- ✓ Стабильность конструкции, долговечность и высокая жесткость.

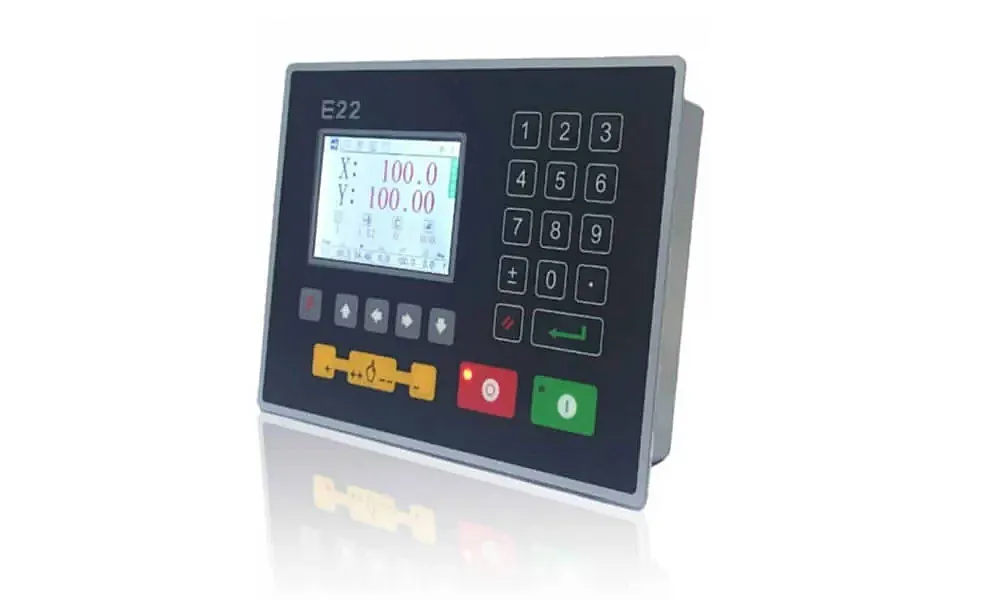

Система управления E22
- ✓ Технологичная и функциональная система управления, которая подходит для большинства задач;
- ✓ Удобна и эргономична, предназначена для работы в условиях различной степени загруженности;
- ✓ Позволяет оптимизировать и сохранять операции гиба для последующего их воспроизведения без лишних временных затрат;
- ✓ Система отображает положения заднего упора с точностью 0,1 мм и отображение позиций осей X/Y;
- ✓ Предусмотрена возможность выбора системы измерения (дюйм/мм) и ручного режима работы.
С помощью этой системы управления возможны: установка ограничений хода заднего упора и траверс, настройка времени выдержки, пошаговое программирование, программирование угла гиба в градусах (а также корректировка угла без самостоятельного высчитывания параметров).
Гидроцилиндры
- ✓ Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;
- ✓ Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.
Гидравлическая система и клапаны Bosch Rexroth
- ✓ Гидравлическая система ведущего мирового производителя;
- ✓ Оптимальное распределение нагрузки.
Гидравлическая помпа Sunny
- ✓ Изготовлена в США;
- ✓ Признана мировыми производителями;
- ✓ Высокие эксплуатационные показатели;
- ✓ Надежная работа гидравлической системы.
Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.
Уплотнительные кольца Parker
- ✓ Данные уплотнительные кольца производятся в США;
- ✓ Обеспечивают надёжную герметичность всей системы за счёт своего качества и увеличенного ресурса службы;
- ✓ Изготовлены из твёрдого нитрила 90 дюрометров с высокой стойкостью к выдавливанию, что делает их пригодными для статических приложений с очень высоким давлением.
Педаль управления процессом гибки
- ✓ Листогибочный гидравлический пресс укомплектован выносным ножным модулем управления для удобства оператора;
- ✓ Модуль имеет две педали: для подачи верхней плиты вниз и отвода в первоначальное положение – вверх.

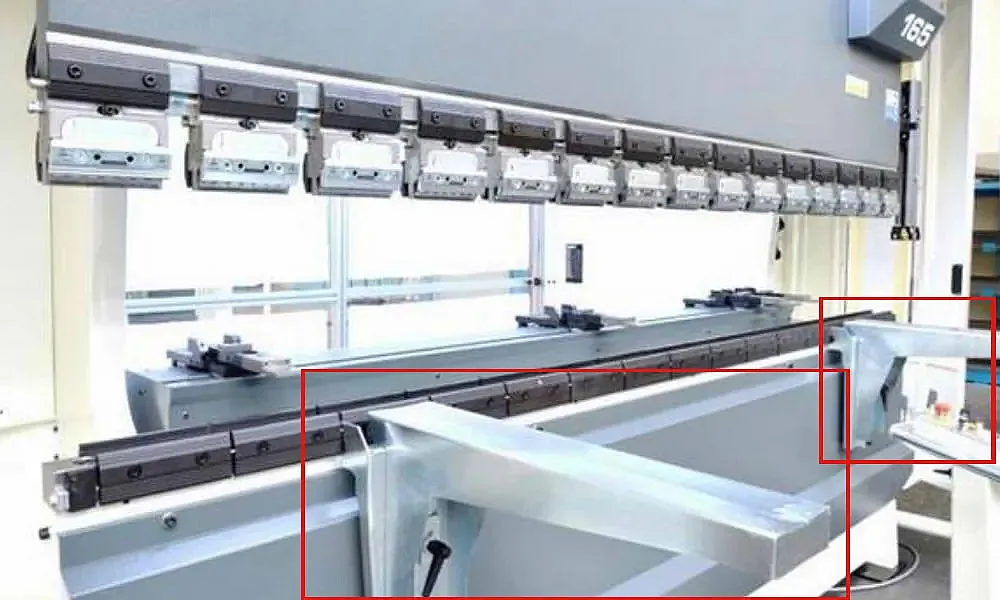

Передние поддерживающие упоры
- ✓ Предотвращают деформацию изделия;
- ✓ Обеспечивают более точные результаты изгибания;
- ✓ Удобное базирование листа, что облегчает задачу оператору;
- ✓ Возможность отрегулировать упоры по высоте и по ширине рабочего стола;
- ✓ Обеспечивают правильное положение и стабильность листа во время работы пресcа.
Высокоточные жёсткие задние упоры
- ✓ Точность перемещения упоров 0,01 мм;
- ✓ Сокращают время настройки и воспроизведения сохраненных программ гибки;
- ✓ Высокая скорость работы благодаря наличию серводвигателей;
- ✓ Используются высокоточные направляющим HIWIN (Тайвань);
- ✓ Автоматическая регулировка балки задних упоров.
Надёжный и мощный электродвигатель SIEMENS
- ✓ Изготовлен из чугуна;
- ✓ Оперативно реагирует на изменения нагрузки;
- ✓ Дополнительная защита от опасных факторов;
- ✓ Конструктивно снабжен ребристым корпусом;
- ✓ Оснащен пристроенным на валу в задней части крыльчаткой;.
- ✓ Имеет большую мощность при тех же габаритах, что и у стандартных двигателей.

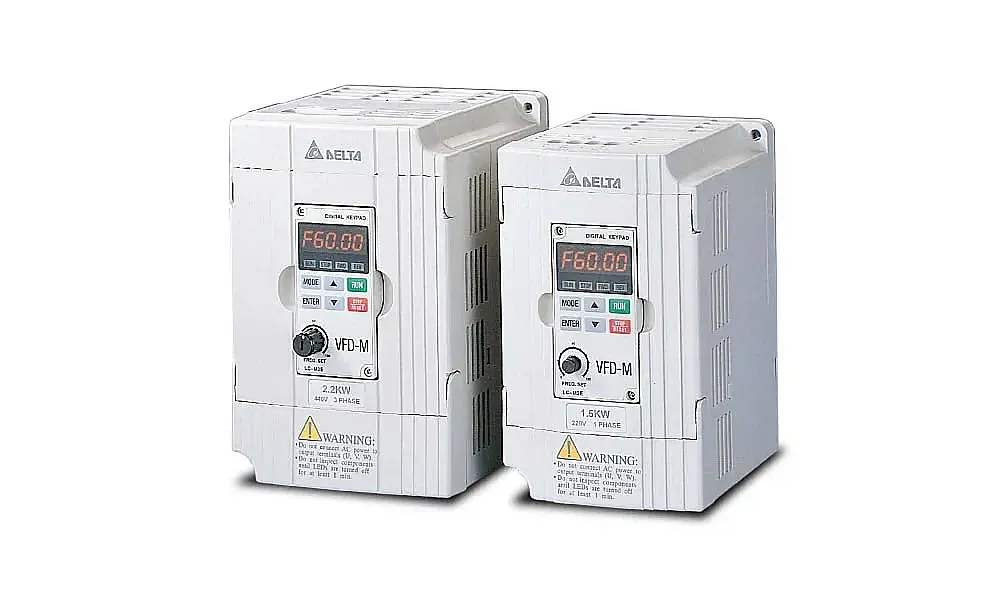

Инвертор Delta
- ✓ DELTA – ведущий Тайваньский производитель электрокомпонентов, систем автоматизации, серводвигателей и т.д.;
- ✓ Данный инвертор осуществляет точное и плавное перемещение по осям и контролирует скорость и момент времени гибки металлического листа;
- ✓ Использование инвертора не только уменьшает энергопотребление и шум, но и повышает эффективность работы и увеличивает срок службы оборудования.
Шкаф с электрокомпонентами SCHNEIDER (Франция)
- ✓ Предоставляет оператору удобный и быстрый доступ к компонентам;
- ✓ Промышленный изолированный электрошкаф надежно защищает составляющие, которые передают и обмениваются информацией с исполнительными механизмами, от воздействия внешней среды, пыли, влаги и т.д.;
- ✓ Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы листогиба.
Гибочный инструмент системы крепления Amada/Promecam
- ✓ Пресс укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица);
- ✓ Инструмент позволяет производить гибы с углами – от 90 и более градусов;
- ✓ Матрица гибочного инструмента V-образная многоручьевая, специально для гиба разных толщин металла.
Быстросменный инструмент
Пресс оснащен быстросменной системой фиксации инструмента. Наиболее хорошо она подходит для гибки небольших заготовок сложной формы, с одновременной установкой нескольких сегментов пуансонов.
Синхронизация гидроцилиндров
Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жёсткая синхронизация гидроцилиндров имеет решающее значение в предотвращении деформаций листа металла и обеспечения точности гибки.
Защитное ограждение рабочей зоны листогибочного пресса
Защитное ограждение предотвращает доступ посторонних лиц к узлам станка и рабочей зоне, способствуя снижению риска травм на производстве.

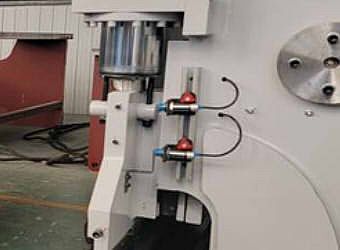

Индукционные концевики определения положения верхней плиты
Благодаря верхнему и нижнему индукционным концевикам, система отслеживает положение РАМ. Точность позиционирования составляет 0,01 мм.
Виды гибки листа
- ✓ Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.
Такой тип оборудования, как гидравлический листогибочный пресс, широко используется в металлообрабатывающей промышленности для изготовления деталей и конструкций из листового металла (алюминия, нержавеющей стали или тех металлов, на которые уже нанесено покрытие). Он прекрасно подходит для производства различных типов металлических изделий, в особенности для деталей с конической или наклонной поверхностью.
Гидравлические листогибочные прессы обеспечивают точность и высокую производительность при обработке металла, делая возможным изготовление различных изделий, таких как корпуса, обшивки, кожухи и другие металлические детали. Заготовку располагают между матрицей, закрепленной на рабочем столе станка, и пуансоном, который вдавливает ее в матрицу. С помощью гидравлической системы создается сильное давление, что позволяет сгибать металлический лист под определенным углом.
Листогибы применяются в таких сферах, как: дизайн, рекламный бизнес, строительная отрасль, производство бытовой техники, вентиляционных воздуховодов, мебели (в том числе её декоративных элементов) и т.д.
