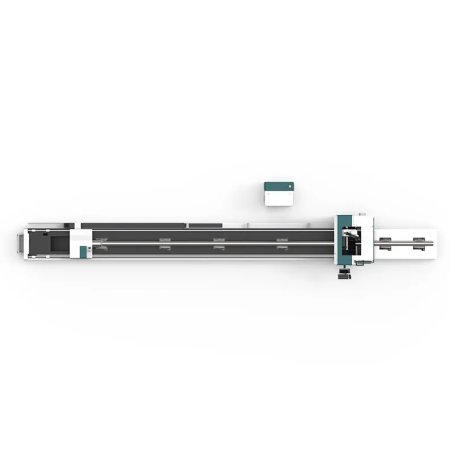

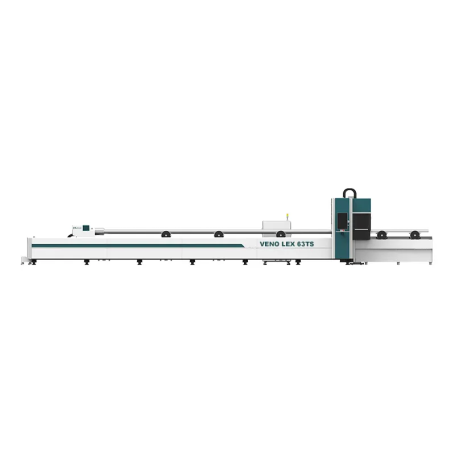

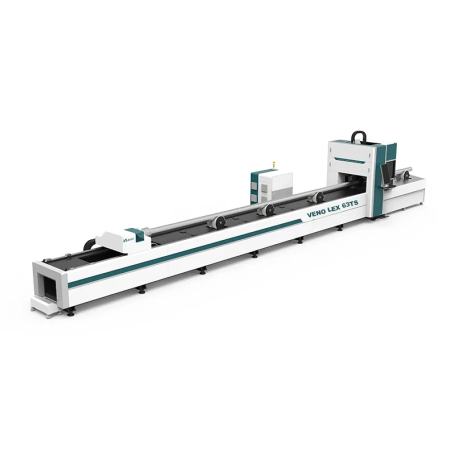

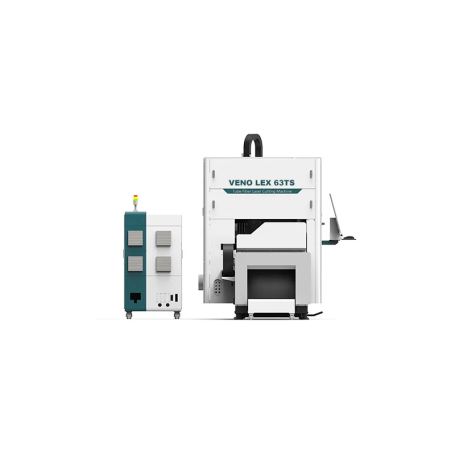

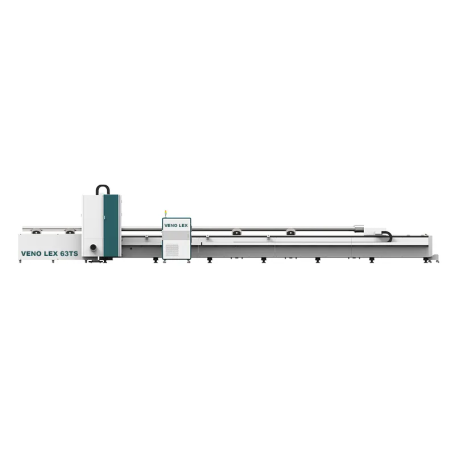

Лазерный станок для резки труб Veno Lex 63TS 2000 Вт с высокомощным лазером, мощностью 2000 Вт предназначен для высокоточной, качественной и быстрой резки металлических труб круглого и прямоугольного сечения в массовом, промышленном масштабе. Станок легко справляется с любой, будь то поперечная или фигурная, резкой труб из меди, титана, алюминия и разных видов (углеродистая, нержавеющая) стали, с беспрецендентно узкой шириной области реза всего 0.2 мм. А скорость перемещения режущего инструмента легко достигает 80 мм/мин. Автоматические зажимы эффективно и с высокой степенью надежности фиксируют обрабатываемую трубу, не повреждая стенок заготовки. Конструкция станка выполнена на базе профилированной квадратной трубы большого сечения. Сварные швы станины зашлифованы и полностью скрыты. Также, станина усилена с учетом вероятного максимального веса загрузки оборудования. Дополнительно следует отметить, что для повышения прочности и надежности станина Veno Lex 63TS 2000 Вт прошла термический отпуск и была фрезерована и калибрована, что дополнительно снижает вибрацию при работе станка и косвенно влияет на качество конечного изделия.

Лазерный станок для резки труб Veno Lex 63TS 2000 Вт это широкопрофильный, универсальный рабочий инструмент, который успешно зарекомендовал себя и активно используется в таких сферах, как машиностроение и станкостроение, производство пищевого и торгового оборудования, рекламно-сувенирное производство, аэрокосмическая отрасль.

Сферы применения оборудования

Авиастроительство
Производство мебели
Медицинское оборудование
Оборудование для спорта и фитнеса
Рекламное производство
Автомобильная индустрия
Фермерское хозяйство
Строительство и металлоконструкции

Пожарное оборудование
Нефтяная промышленность
Инфраструктура и мосты
Судостроение и портовая инфраструктура

Список

Развернуть/свернуть

Автоматический фокус RayTools

В лазерной голове установлена система безопасности для исключения столкновений c препятствиями.

Емкостный датчик соединенный контролирует высоту от материала до дюзы и поддерживает заданное расстояние при резке.

✓ Автофокус в реальном времени
✓ Герметичный корпус
✓ Удобное обслуживание и настройка
✓ Доступные расходники (защитные стекла, линзы, дюзы)
✓ Конкретная модель лазерной головы устанавливается исходя из мощности лазерного источника: BM109 — до 1.5 кВт, BM 111, BM 110 — до 3,3 кВт. В данном станке - Raytools BM110 (Автофокус)

Направляющие
Зубчатая рейка

Линейные направляющие HIWIN

✓ Очень надежные и неприхотливые;
✓ Срок службы до 7 лет;
✓ Произведены в Тайване;
✓ Есть официальные представители в РФ.

Структура по осям XY включает: Линейные рельсовые направляющие HIWIN (Тайвань), Косозубая рейка YYC, что обеспечивает плавный ход, высокую точность и надежность, а также большую грузоподъемность.

Косозубая рейка YYC

✓ Высокая точность;
✓ Долгий срок службы;
✓ Произведена в Тайване;
✓ Структура осей по XY включает: Линейные рельсовые направляющие HIWIN (Тайвань), Косозубая рейка YYC.

Обеспечивает передачу крутящего момента. За счет косозубого профиля зубья имеют большое пятно контакта, что увеличивает срок службы и точность.

Чиллер для оптоволоконного лазерного станка

Двухконтурный чиллер

Работает как климатическая установка, создавая и контролируя оптимальную температуру лазерного источника и головы.

Данный чиллер - это автономное устройство замкнутого цикла, оснащенное контрроллером и системами безопасности для обеспечения бесперебойной работы лазерного станка.

✓ ±1°C точность
✓ Два контура охлаждения
✓ Охлаждение и нагрев

Опционально: Криоцилиндр - стабильная подача газа и высокое качество реза

Преимущества криоцилиндра

✓ Всего один бак: заменяет палету баллонов;
✓ Сжиженный газ: заправка больше, расходы меньше;
✓ Комфортная заправка: объем больше, заправка реже. Больше работы - меньше простой;
✓ Удобно перемещать: криоцилиндр оснащен рамой на колёсах, которую легко перемещать;

Уменьшает время простоя за счет сокращения времени обслуживания. Меньше затрат на администрирование и контроль сервисного обслуживания. Меньше рисков, связанных с перемещением баллонов для заправки, так как машина-заправщик приедет к вам и заправит на месте. Значительно экономнее и технологичнее, чем установка палета с баллонами. Чище газ и качественнее рез.

Криоцилиндр - это опция! Менеджеры проконсультируют Вас и подберут подходящий Вам криоцилиндр.

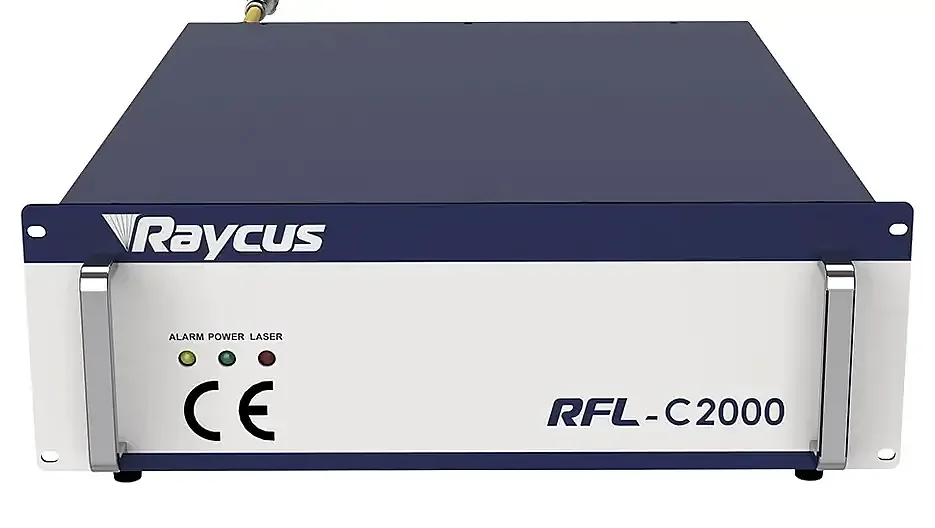

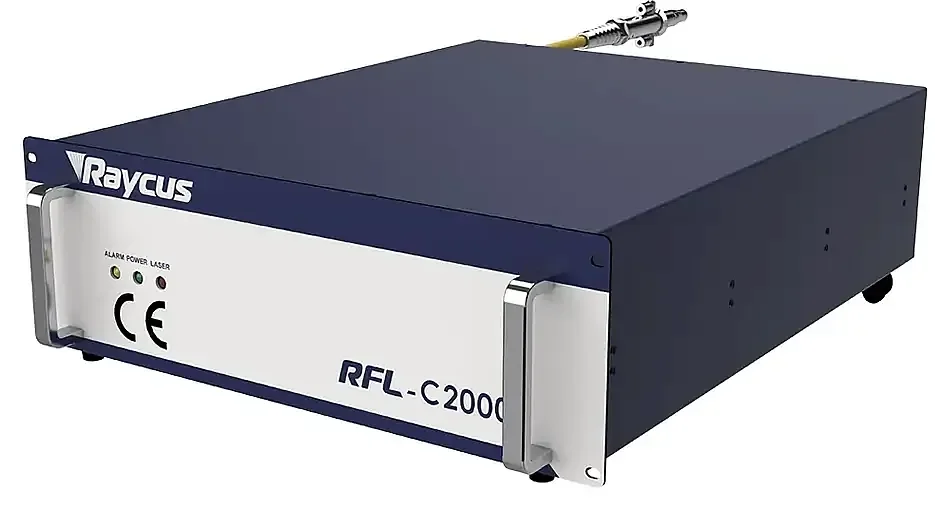

Оптоволоконный лазерный источник Raycus RFL-C2000

Мощный лазерный источник Raycus

Наиболее известный и стабильный оптоволоконный источник из КНР.

Высокий КПД работы и стабильность излучения в совокупности с возможностью настройки частоты, модуляции и мощности.

✓ Время работы до 100 000 часов;
✓ Новое поколение, где все подстройки под режимы работы происходят автоматически;
✓ Большая мощность позволяющая резать: сталь, нержавейку, алюминий и т.п.;
✓ Сервисный центр в России.

TubePro
TubesT

Управляющая программа TubePro

✓ Стабильная работа;
✓ Интуитивный интерфейс;
✓ Контроль работы станка;
✓ Оптимизация траектории движения.

TubePro предназначен для профессиональной лазерной резки труб, имеено с этой программой взаимодействует оператор лазерного станка.

Поддерживает обработку профилей труб различной формы: U / L / H / T / O и многоугольных и тд.

Программа разработки и оптимизации TubesT

✓ Оптимизация раскладки;
✓ Импорт файлов: IGS, DXF;
✓ Выбор стратегии обработки одним нажатием.

Программа облегчает работу по созданию файлов для станка. В комплекте со станком поставляется ПО Tubest-Lite. Полная версия приобретается отдельно.

Лазерный станок для резки труб Veno Lex 63TS 2000 Вт - особенности и преимущества

Станина высокой жесткости, прошедшая термоотпуск и подогнанная фрезерованием, гасящая вибрацию и обеспечивающая высокую точность резки.

Пневматический зажимной патрон обеспечивает идеальную фиксацию трубы за счёт интеллектуальной системы зажима, без деформации материала.

Использование секционных опор для труб полностью исключает их деформацию, что позволяет работать с трубами большей длины, чем обычно.

Скоординированная система интеллектуального зажима и автоподачи труб позволяет автоматизировать и ускрить процесс лазерной обработки.

Производительность лазерной резки

Производительность лазерной резки металла от 1500 Вт до 20000 Вт

Толщина материала, мм	Скорость резки алюминия, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух
1	10~15	10~15	25~30	25~35	42~55	35~45	60~85	40~60	70~100	50~70
2	5~7	5~7	13~20	10~15	20~40	20~30	38~50	22~40	40~70	35~45
3	2~2.6	-	6.5~7.5	6~8	15~25	15~25	30~40	22~30	35~60	30~35
4	1~1.4	-	3.5~5	3.5~5	9.5~12	6~15	20~30	18~25	30~43	30~45
5	0.5~0.7	-	2.5~3.5	-	5~8	5~8	15~25	15~18	22~35	18~26
6	10~15	-	1.5~2.5	-	3.8~5	3~5	10~15	10~20	18~28	20~28
8	-	-	0.7~1	-	2~2.5	-	7~12	4~8	12~20	6~9
10	-	-	0.5~0.6	-	1~1.5	-	4.5~8	3.5~5.5	7~12	5~6
12	-	-	0.2~0.4	-	0.8~1.3	-	4~5	1.5~3.1	4.5~6.5	3~4
14	-	-	-	-	0.9~1.2	-	1.8~2.7	-	3~4	2.8~3.2
16	-	-	-	-	0.5~0.8	-	1.5~2.5	-	2.5~3.5	2.5~3
18	-	-	-	-	0.5~0.7	-	1~1.8	-	1.8~2.2	1.1~1.4
20	-	-	-	-	0.5~0.7	-	0.9~1.5	-	1.5~2.0	0.7~1.1
25	-	-	-	-	-	-	0.6~0.9	-	0.8~1.5	0.5~0.7
30	-	-	-	-	-	-	0.3~0.8	-	0.6~1.2	-
40	-	-	-	-	-	-	-	-	0.3~0.5	-

Толщина материала, мм	Скорость резки латуни, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух
1	8~13	8~13	20~30	20~35	35~45	35~45	55~65	40~55	65~75	40~60
2	3~4.5	3~4.5	6~10	6~10	20~30	20~30	38~42	28~40	40~60	30~45
3	1.5~2.5	1.5~2.5	3~8	4~6	12~18	12~18	18~30	20~25	25~40	25~35
4	0.8~1.2	1~1.6	2.5~4	3~5	8~12	5~8	15~20	10~15	20~35	15~20
5	-	-	1.5~2	1.5~2	6~8	4.5~6	10~15	9~12	20~28	12~15
6	-	-	1~1.8	1~1.8	3~6.5	3~4.5	6~8	8~10	12~20	10~13
8	-	-	-	0.5~0.7	1.6~2.2	1.6~2.2	5~7	6~7.5	9~12	8~9
10	-	-	-	-	0.8~1.2	0.8~1.2	4.5~6	3.5~4.5	6~10	4.5~5.5
12	-	-	-	-	0.3~0.5	0.2~0.4	2.4~4	2~2.5	3~4.5	3~3.5
14	-	-	-	-	-	-	0.8~1.5	1.5~1.8	1.8~4	1.8~2.2
16	-	-	-	-	-	-	0.6~1.2	1~1.3	1.5~3	1.5~1.8
18	-	-	-	-	-	-	0.4~0.6	0.5~0.7	1~2.5	1~1.5
20	-	-	-	-	-	-	-	0.4~0.6	0.4~2	0.6~0.9
25	-	-	-	-	-	-	-	-	0.3~0.5	-

Толщина материала, мм	Скорость резки углеродистой стали, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	O₂	Воздух	O₂	Воздух	O₂	Воздух	O₂	Воздух	O₂	Воздух
1	8~10	27~30	8~10	40~45	8~10	42~52	9~11	45~70	9~11	50~70
2	4.5~5.5	8~10	5.5~7.5	12~15	5~7.5	20~25	5~7.5	30~35	5~7.5	45~60
3	2.5~3.4	-	3.0~4	6~8	3.5~5	10~20	3.5~5	25~30	3.5~5.5	30~38
4	2.1~2.4	-	2.8~3.5	-	3~4.5	8~15	3.5~5	22~28	3.5~5	28~34
5	2.0~2.5	-	2.6~3.2	-	3~4.2	6~10	3.3~4.8	15~20	3.3~4.8	25~32
6	1.6~1.8	-	2.4~2.6	-	2.5~3.5	5~8	3~4.2	13~17	3~4.2	20~29
8	1.0~1.2	-	1.6~1.8	-	2.2~3.2	-	2.5~3.8	8~12	2.5~3.5	10~19
10	0.7~0.9	-	1.4~1.6	-	1.8~2.5	-	2.2~3.6	5~7	2~2.7	8~14
12	0.7~0.8	-	1~1.4	-	1.2~2.1	-	1.2~3.5	3~5	1.6~2.1	7~10
14	0.5~0.7	-	0.8~0.9	-	1.2~1.8	-	1.7~3.3	2.5~4	1.5~2	5~7.5
16	-	-	0.7~0.8	-	0.8~1.5	-	1.2~3.1	2~4	1.4~2	4.5~5.7
18	-	-	0.6~0.7	-	0.6~1.2	-	1~2.7	-	1.2~3	3~4
20	-	-	0.5~0.6	-	0.5~0.8	-	0.6~2.4	-	1.2~2.7	2.2~3.7
25	-	-	-	-	0.3~0.5	-	0.5~1.6	-	0.8~1.8	1~2.2
30	-	-	-	-	-	-	0.3~1	-	0.6~1.4	-
40	-	-	-	-	-	-	0.2~0.4	-	0.3~0.5	-

Толщина материала, мм	Скорость резки нержавеющей стали, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух
1	20~30	20~30	30~55	35~50	42~52	38~60	70~85	45~70	72~100	60~72
2	8~16	8~12	12~30	15~25	20~33	22~38	40~66	30~42	50~75	40~52
3	3~5.5	3~5	6~10	10~15	15~22	15~22	35~45	25~32	38~55	30~40
4	1.5~3.2	1.5~2.8	4~6	5~8	10~15	12~16	20~32	20~28	25~35	25~33
5	0.7~1.5	0.7~1.5	3~5	3.5~5.5	7~12	8~12	18~25	13~18	24~32	18~25
6	0.7~1.3	0.7~1	2~3.2	2~4	4.8~9	4.8~9	12~15	12~15	20~25	15~24
8	-	-	1~1.8	1.5~2	3.0~4	3~5.5	8~12	8.5~12	15~19	12~18
10	-	-	0.5~0.85	0.6~1	1.6~2.5	2~3.5	6~8	6.5~8.5	10~13.5	10~13
12	-	-	0.4~0.5	0.4~0.6	0.8~1.5	1.2~2.3	4~5.5	4.5~6	8~10	7~10
14	-	-	-	-	0.6~1.2	0.8~1.6	3~5	2.5~3.5	6~8.5	6~8.5
16	-	-	-	-	0.5~1	0.8~1.4	2.2~2.8	1.5~2.6	4~6	5~6.5
18	-	-	-	-	0.4~0.8	0.6~1	1.2~2	1.2~2	3~3.5	3~5
20	-	-	-	-	0.3~0.6	0.3~0.5	1~1.6	1.1~1.8	2~3	2.5~4
25	-	-	-	-	-	-	0.5~0.8	0.7~1.1	1.5~2.2	1.5~2
30	-	-	-	-	-	-	0.3~0.6	0.3~0.6	1.2~1.5	1~1.6
40	-	-	-	-	-	-	0.3~0.5	-	0.3~0.6	0.45~0.7
