Metaltec T-30 (Maxphotonics 1500W) оптоволоконный лазерный станок для металлических труб отличный труборез, широко применяемый в областях от строительства до мебельной промышленности. Применяемая технология лазерной резки позволяет обрабатывать детали, спроектированные в САПР, с точностью и повторяемостью недоступной более простым аналогам. Станок используется для резки различных труб: круглых, квадратных, прямоугольных и т.д.

Преимущества лазерных труборезов

✓ Фигурная резка сложных форм и узоров;
✓ Высокая точность резки с допусками до 0,1 мм;
✓ Применение лазерной резки сокращает расход материалов;
✓ Значительно быстрее традиционных методов резки труб;
✓ Возможность автоматической загрузки материалов.

Цельносварная станина

✓ Стабильная и долговечная;
✓ Прошла обжиг и фрезеровку для снятия внутренних напряжений;
✓ Жесткость конструкции обеспечивает безупречную точность обработки и достаточный запас прочности на весь срок службы станка.

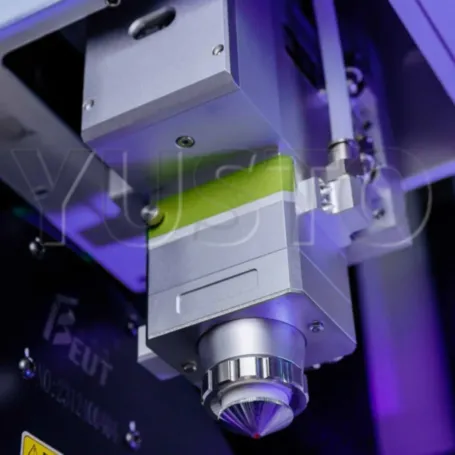

Лазерные головы с автоматическим фокусом RayTools

✓ Автофокус в реальном времени;
✓ Герметичный корпус;
✓ Удобное обслуживание и настройка;
✓ Доступные расходники (защитные стекла, линзы, дюзы).

Конкретная модель лазерной головы устанавливается исходя из мощности лазерного источника: BM109 — до 1.5 кВт, BM 111 — до 3,3 кВт. В данном станке - Raytools BM110 (Автофокус).

В лазерной голове установлена система безопасности для исключения столкновений c препятствиями.

Емкостный датчик контролирует высоту от материала до дюзы и поддерживает заданное расстояние при резке.

Мощный лазерный источник MaxPhotonics

✓ Время работы до 100 000 часов;
✓ Разработан для использования в промышленных условиях, требующих высокой производительности и точности;
✓ Имеет продуманную систему охлаждения, обеспечивающую надежный отвод тепла от электрокомпонентов. Стабильная и безотказная работа источника даже при продолжительной и интенсивной работе.

TubePro
TubesT

Управляющая программа Tube Pro

✓ Стабильная работа;
✓ Интуитивный интерфейс;
✓ Контроль работы станка;
✓ Управление слоями, обработка изображений, настройка процесса резки, планирование траектории обработки, моделирование процесса резки и т.д.

TubePro предназначена для профессиональной лазерной резки труб, именно с этой программой взаимодействует оператор лазерного станка.

Поддерживает обработку труб различной формы: круглые, профильные, многоугольные и т.д.

Программа разработки и оптимизации Tubes T-Lite

✓ Оптимизация раскладки;
✓ Импорт таких файлов, как IGS, DXF;
✓ Выбор стратегии обработки одним нажатием;
✓ Структура осей по XY включает: Линейные рельсовые направляющие HIWIN (Тайвань), Зубчатая рейка YYC (Тайвань).

Программа облегчает работу по созданию файлов для станка. В комплекте со станком поставляется ПО Tubest-Lite. Полная версия приобретается отдельно.

Серводвигатели
Редукторы

Японские серводвигатели Fuji

✓ Японское качество;
✓ Энкодер отслеживает ток, напряжение, инерцию, угол смещения ротора и индуктивность;
✓ Высокая точность 24-битных (16 777 216 имп/об) на больших скоростях за счет обратной связи.

Двигатели имеют мощность от 1000 Вт и по Z - 400 Вт.

Большая скорость и точность перемещения сервомоторов повышают эффективность оборудования и оправдывают вложения.

Планетарный редуктор SHIMPO-NIDEC

✓ Японское качество;
✓ Отсутствие люфтов;
✓ Не требует сложного обслуживания в процессе эксплуатации;
✓ Облегченная конструкция - вдвое компактней и легче других редукторов.

Планетарный редуктор повышает крутящий момент, что сокращает инертность и увеличивает скорость перемещения лазерной головы при холостом и рабочем ходе до 10 раз.

Зажим и патрон
Опоры

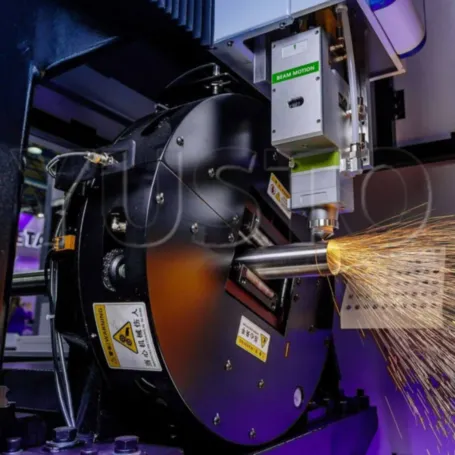

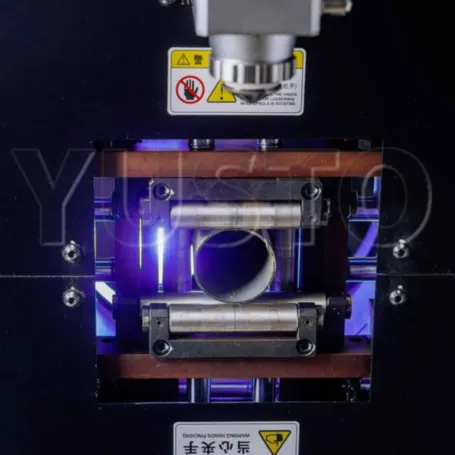

Пневмозажим и пневмопатрон

✓ Лёгкая настройка;
✓ Диаметр зажима трубы и профиля от 20 мм до 160 мм;
✓ Пневмосистема построена на японских компонентах SMC;
✓ Зажимы предотвращают деформацию заготовок благодаря контролю зажимного усилия и противоскользящему захвату;
✓ Пневмопатрон и зажим синхронизированы и позволяют обрабатывать металлические трубы различного сечения и резать полосу профиля П-, L-, U- образных форм.

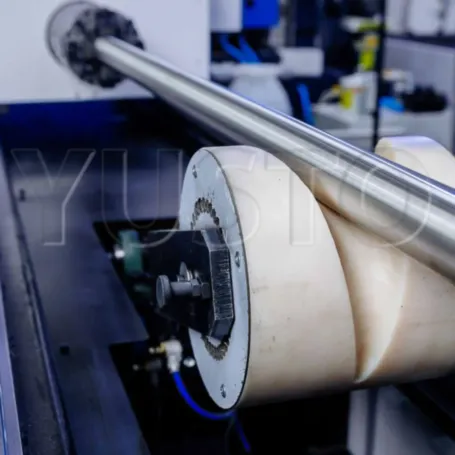

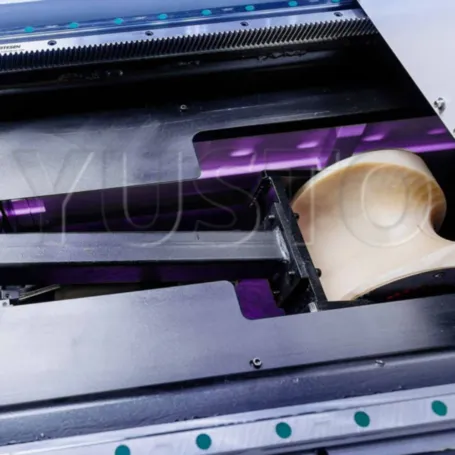

Автоматические опоры

✓ 4 опоры (2+2);
✓ Регулировка по диаметру заготовки;
✓ Синхронизация с движением патрона;
✓ Интеллектуальная конструкция опор предотвращает прогиб длинных труб при резке и способствует снижению вибрации при их вращении.

Емкостный датчик высоты BCS 100 V.3

✓ Применим к любой лазерной голове и наконечнику;
✓ Функция определения и поддержки расстояния до поверхности листа в режиме реального времени;
✓ Поддержка функции поиска краев заготовки: устройство сигнализирует при выходе за край заготовки или ударе о препятствие.

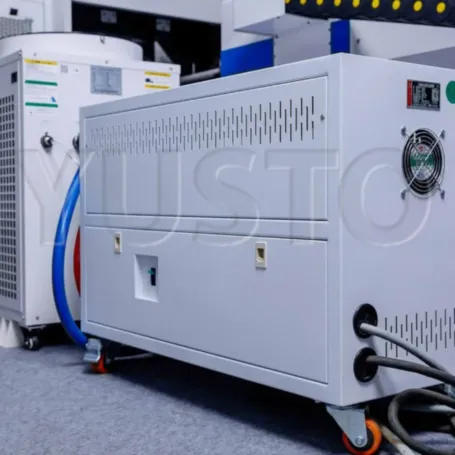

Чиллер для оптоволоконного лазерного станка

Двухконтурный чиллер

Работает как климатическая установка, создавая и контролируя оптимальную температуру лазерного источника и головы.

Данный чиллер - это автономное устройство замкнутого цикла, оснащенное контрроллером и системами безопасности для обеспечения бесперебойной работы лазерного станка.

✓ ±1°C точность
✓ Два контура охлаждения
✓ Охлаждение и нагрев

Направляющие
Косозубая рейка
ШВП

Линейные направляющие HIWIN

Структура по осям XY включает: Линейные рельсовые направляющие HIWIN (Тайвань), Зубчатая рейка YYC (Тайвань), что обеспечивает плавный ход, высокую точность, надежность и большую грузоподъемность.

✓ Очень надежные и неприхотливые
✓ Срок службы до 7 лет
✓ Произведены в Тайване
✓ Есть официальные представители в РФ

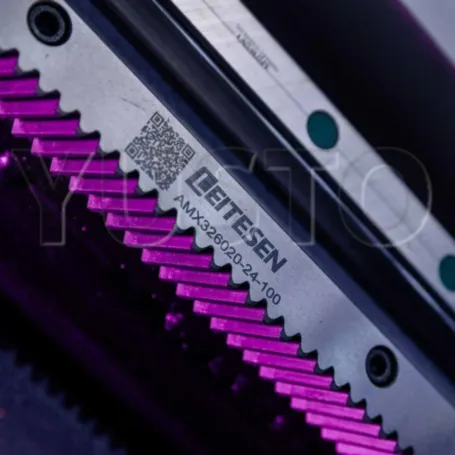

Косозубая рейка YYC

Обеспечивают передачу крутяжего момента. За счет косозубого профиля зубы имеют большое пятно контакта, что увеличивает срок службы и точность.

Структура осей по XY включает: Линейные рельсовые направляющие HIWIN (Тайвань), Зубчатая рейка YYC (Тайвань)

✓ Высокая точность
✓ Долгий срок службы
✓ Произведены в Тайване

Шарико-винтовая пара TBI

ШВП Taiwan TBI, Линейные рельсовые направляющие HIWIN (Тайвань) в связке обеспечивают высокую скорость перемещения и точность.

ШВП обладает высочайшей точностью и плавностью хода, важными для работы оси Z, а также длительным сроком эксплуатации в тяжелых цеховых условиях.

✓ Длительный срок службы
✓ Высокая точность
✓ Произведены в Тайване

Производительность лазерной резки

Производительность лазерной резки металла от 1500 Вт до 20000 Вт

Толщина материала, мм	Скорость резки алюминия, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух
1	10~15	10~15	25~30	25~35	42~55	35~45	60~85	40~60	70~100	50~70
2	5~7	5~7	13~20	10~15	20~40	20~30	38~50	22~40	40~70	35~45
3	2~2.6	-	6.5~7.5	6~8	15~25	15~25	30~40	22~30	35~60	30~35
4	1~1.4	-	3.5~5	3.5~5	9.5~12	6~15	20~30	18~25	30~43	30~45
5	0.5~0.7	-	2.5~3.5	-	5~8	5~8	15~25	15~18	22~35	18~26
6	10~15	-	1.5~2.5	-	3.8~5	3~5	10~15	10~20	18~28	20~28
8	-	-	0.7~1	-	2~2.5	-	7~12	4~8	12~20	6~9
10	-	-	0.5~0.6	-	1~1.5	-	4.5~8	3.5~5.5	7~12	5~6
12	-	-	0.2~0.4	-	0.8~1.3	-	4~5	1.5~3.1	4.5~6.5	3~4
14	-	-	-	-	0.9~1.2	-	1.8~2.7	-	3~4	2.8~3.2
16	-	-	-	-	0.5~0.8	-	1.5~2.5	-	2.5~3.5	2.5~3
18	-	-	-	-	0.5~0.7	-	1~1.8	-	1.8~2.2	1.1~1.4
20	-	-	-	-	0.5~0.7	-	0.9~1.5	-	1.5~2.0	0.7~1.1
25	-	-	-	-	-	-	0.6~0.9	-	0.8~1.5	0.5~0.7
30	-	-	-	-	-	-	0.3~0.8	-	0.6~1.2	-
40	-	-	-	-	-	-	-	-	0.3~0.5	-

Толщина материала, мм	Скорость резки латуни, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух
1	8~13	8~13	20~30	20~35	35~45	35~45	55~65	40~55	65~75	40~60
2	3~4.5	3~4.5	6~10	6~10	20~30	20~30	38~42	28~40	40~60	30~45
3	1.5~2.5	1.5~2.5	3~8	4~6	12~18	12~18	18~30	20~25	25~40	25~35
4	0.8~1.2	1~1.6	2.5~4	3~5	8~12	5~8	15~20	10~15	20~35	15~20
5	-	-	1.5~2	1.5~2	6~8	4.5~6	10~15	9~12	20~28	12~15
6	-	-	1~1.8	1~1.8	3~6.5	3~4.5	6~8	8~10	12~20	10~13
8	-	-	-	0.5~0.7	1.6~2.2	1.6~2.2	5~7	6~7.5	9~12	8~9
10	-	-	-	-	0.8~1.2	0.8~1.2	4.5~6	3.5~4.5	6~10	4.5~5.5
12	-	-	-	-	0.3~0.5	0.2~0.4	2.4~4	2~2.5	3~4.5	3~3.5
14	-	-	-	-	-	-	0.8~1.5	1.5~1.8	1.8~4	1.8~2.2
16	-	-	-	-	-	-	0.6~1.2	1~1.3	1.5~3	1.5~1.8
18	-	-	-	-	-	-	0.4~0.6	0.5~0.7	1~2.5	1~1.5
20	-	-	-	-	-	-	-	0.4~0.6	0.4~2	0.6~0.9
25	-	-	-	-	-	-	-	-	0.3~0.5	-

Толщина материала, мм	Скорость резки углеродистой стали, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	O₂	Воздух	O₂	Воздух	O₂	Воздух	O₂	Воздух	O₂	Воздух
1	8~10	27~30	8~10	40~45	8~10	42~52	9~11	45~70	9~11	50~70
2	4.5~5.5	8~10	5.5~7.5	12~15	5~7.5	20~25	5~7.5	30~35	5~7.5	45~60
3	2.5~3.4	-	3.0~4	6~8	3.5~5	10~20	3.5~5	25~30	3.5~5.5	30~38
4	2.1~2.4	-	2.8~3.5	-	3~4.5	8~15	3.5~5	22~28	3.5~5	28~34
5	2.0~2.5	-	2.6~3.2	-	3~4.2	6~10	3.3~4.8	15~20	3.3~4.8	25~32
6	1.6~1.8	-	2.4~2.6	-	2.5~3.5	5~8	3~4.2	13~17	3~4.2	20~29
8	1.0~1.2	-	1.6~1.8	-	2.2~3.2	-	2.5~3.8	8~12	2.5~3.5	10~19
10	0.7~0.9	-	1.4~1.6	-	1.8~2.5	-	2.2~3.6	5~7	2~2.7	8~14
12	0.7~0.8	-	1~1.4	-	1.2~2.1	-	1.2~3.5	3~5	1.6~2.1	7~10
14	0.5~0.7	-	0.8~0.9	-	1.2~1.8	-	1.7~3.3	2.5~4	1.5~2	5~7.5
16	-	-	0.7~0.8	-	0.8~1.5	-	1.2~3.1	2~4	1.4~2	4.5~5.7
18	-	-	0.6~0.7	-	0.6~1.2	-	1~2.7	-	1.2~3	3~4
20	-	-	0.5~0.6	-	0.5~0.8	-	0.6~2.4	-	1.2~2.7	2.2~3.7
25	-	-	-	-	0.3~0.5	-	0.5~1.6	-	0.8~1.8	1~2.2
30	-	-	-	-	-	-	0.3~1	-	0.6~1.4	-
40	-	-	-	-	-	-	0.2~0.4	-	0.3~0.5	-

Толщина материала, мм	Скорость резки нержавеющей стали, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух
1	20~30	20~30	30~55	35~50	42~52	38~60	70~85	45~70	72~100	60~72
2	8~16	8~12	12~30	15~25	20~33	22~38	40~66	30~42	50~75	40~52
3	3~5.5	3~5	6~10	10~15	15~22	15~22	35~45	25~32	38~55	30~40
4	1.5~3.2	1.5~2.8	4~6	5~8	10~15	12~16	20~32	20~28	25~35	25~33
5	0.7~1.5	0.7~1.5	3~5	3.5~5.5	7~12	8~12	18~25	13~18	24~32	18~25
6	0.7~1.3	0.7~1	2~3.2	2~4	4.8~9	4.8~9	12~15	12~15	20~25	15~24
8	-	-	1~1.8	1.5~2	3.0~4	3~5.5	8~12	8.5~12	15~19	12~18
10	-	-	0.5~0.85	0.6~1	1.6~2.5	2~3.5	6~8	6.5~8.5	10~13.5	10~13
12	-	-	0.4~0.5	0.4~0.6	0.8~1.5	1.2~2.3	4~5.5	4.5~6	8~10	7~10
14	-	-	-	-	0.6~1.2	0.8~1.6	3~5	2.5~3.5	6~8.5	6~8.5
16	-	-	-	-	0.5~1	0.8~1.4	2.2~2.8	1.5~2.6	4~6	5~6.5
18	-	-	-	-	0.4~0.8	0.6~1	1.2~2	1.2~2	3~3.5	3~5
20	-	-	-	-	0.3~0.6	0.3~0.5	1~1.6	1.1~1.8	2~3	2.5~4
25	-	-	-	-	-	-	0.5~0.8	0.7~1.1	1.5~2.2	1.5~2
30	-	-	-	-	-	-	0.3~0.6	0.3~0.6	1.2~1.5	1~1.6
40	-	-	-	-	-	-	0.3~0.5	-	0.3~0.6	0.45~0.7

Ремонт Запуск Обучение Модернизация

Ремонт

✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.

8-800-555-29-39 support@yusto.ru

ПНР и запуск станка

✓ Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.

8-800-555-29-39 support@yusto.ru

Обучение

✓ Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.

8-800-555-29-39 support@yusto.ru

Модернизация

✓ Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.

8-800-555-29-39 support@yusto.ru

Кредит и Лизинг

Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.

Наличие Демо-зала

Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!

Гарантия Качества

Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!

Всегда на связи

Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.

8-800-555-29-39 support@yusto.ru

Акции и скидки для клиентов

Для наших клиентов у нас всегда есть особые акции, цены и условия покупки!

Калькулятор резки материалов

Рассчитать стоимость лазерной и фрезерной резки теперь ещё проще!

Полезные видео и статьи

Мы собрали всю полезную информацию и часто обновляем её!

Выбери свой бизнес-план

Варианты рабочих бизнес идей и готовых макетов к ним!

Лазерный станок для резки труб — идеальное решение для вашего бизнеса!

Представляем вам инновационный лазерный станок для резки труб, который станет незаменимым помощником в вашей работе. Этот станок разработан специально для обработки металлических труб различного диаметра и материалов, что делает его универсальным инструментом для металлообработки, строительства, машиностроения и других отраслей промышленности.

Основные характеристики нашего лазерного станка для резки труб:

Оптоволоконный лазер от ведущего производителя Raycus мощностью от 1000 до 4000 Вт.
Длина волны лазера составляет 1070 нм, что обеспечивает высокую эффективность и точность резки.
Срок службы лазера — 100 000 часов, что гарантирует долговечность и стабильность работы станка.
Гарантия на лазерный источник — подтверждает высокое качество продукции.

Особенности конструкции нашего лазерного станка для резки труб включают:

Косозубые передачи шестерня-рейка YYC для осей X и Y обеспечивают плавность и точность движения.
Высокопрецизионная шарико-винтовая пара TBI для оси Z гарантирует максимальную точность позиционирования.
Редуктор NIDEC — SHIMPO (Япония) для осей X, Y и Z обеспечивает надёжность и стабильность работы станка.
Пневматические элементы SMC (Япония) для подачи листа и электрокомпоненты SCHNEIDER гарантируют безопасность и долговечность работы станка.
Датчик высоты автоматический для быстрой и точной настройки высоты резки.
Централизованная система смазки обеспечивает равномерное распределение смазки по всем движущимся механизмам станка.
Ускорение до 0,8 G для быстрого перемещения по осям X, Y и Z.
Точность позиционирования ± 0,03 мм и точность повторного позиционирования ± 0,02 мм обеспечивают высокую точность резки.

Преимущества нашего лазерного станка для резки труб:

Высокая точность и качество резки благодаря использованию оптоволоконного лазера и системы автофокусировки.
Возможность обработки труб из различных материалов, включая сталь, нержавеющую сталь, алюминий и медь.
Автоматизация процесса резки позволяет сократить время выполнения заказов и повысить производительность.
Безопасность и экологичность работы станка благодаря отсутствию вредных выбросов и минимальному воздействию на окружающую среду.

Не упустите возможность приобрести наш лазерный станок для резки труб и улучшить эффективность вашего производства! Свяжитесь с нами сегодня, чтобы узнать больше о наших продуктах и услугах.

Потребовалось купить лазерный станок для резки труб? У нас на сайте вы увидите только лучшие станки от проверенных временем поставщиков. Комфортные условия рассрочки и собственная сервисная служба - гарантия выгодной цены и высокого качества!

лазерные труборезы выделяются превосходной мощностью и специально разработан для работы в отраслях, где скорость обработки труб является основным критерием. В отличии от обычных моделей, волоконные лазерные станки для резки труб отличаются мощностью и высокой повторяемостью резки труб, а также мощными направляющими и высокоточными двигателями, дающими возможность резать и трубы с непревзойдённой точностью даже на внушительных скоростях. Но для чего именно нужны оптоволоконные лазеры для резки труб? Купить труборезы вы можете нажав на карточку товара в данном разделе, ну а подробнее о работе инструментария станка мы поделимся далее.

Волоконные лазерные станки для резки труб

Наиболее часто волоконные лазерные станки для резки труб используются именно под расширение заводских мощностей. Это узкопрофильное оборудование создано строго для конкретной цели – резать трубы (круглые или квадратные), но в различных её формах. Волоконные лазерные станки для резки трубы в базовой комплектации работают с этими материалами более чем качественно. Их усиленный корпус и качественные комплектующие позволяют им резать почти любые трубы с акцентом именно на точность и поточную работу.

Обработка труб с помощью лазерного станка осуществляется за счёт сфокусированного луча, который нагревает металл до температуры плавления, благодаря чему происходит испарение материала. Подача в рабочую зону азота, кислорода, сжатого воздуха или других газов позволяет обеспечить высокий КПД.

Лазерные станки для резки труб созданы, чтобы работать с разными типами материалов в разных сферах – от производства элементов компьютерной техники до автомобилестроения. Это включают в себя черные (нержавеющие, углеродистые и твердосплавные виды стали) и цветные металлы (медь, алюминий, цинк), а также ферросплавы (чугун, титан).

Изучим главные достоинства лазерных станков для резки труб:

Высокая эффективность. Лазерные станки для резки труб известны высокой точностью обработки при малой стоимости производственного цикла. Оборудование такого типа может быть подготовлено к запуску в совершенно смешные сроки. С использованием лазерной резки производится огромная доля оборудования, требующего точного раскроя.
Технологичность и долговечность станков по металлу. Срок жизни лазерного источника может достигать более сотни тысяч часов.
Экономичность. Низкая себестоимость реза и низкое энергопотребление. «КПД от розетки» достигает 50 и более процентов, в то время, как у газовых лазерных станков по металлу - всего 20%. Обычно корпуса станков по металлу компактнее, что создаёт возможность размещать их в меньшем, более дешевом помещении.

Выбираем лазерный станок для резки труб

Станина. Является несущей частью станка, так как все подвижные и неподвижные узлы конструкции устанавливается на нее, и следовательно ее жесткость будет напрямую оказывать влияние на точность резки.
Лазерный источник. Основное внимание стоит обращать на мощность ( а она составляет обычно, не менее пятисот ватт), но это не единственный нюанс, который стоит учитывать при выборе. Немаловажными являются показатели гарантии, завяленного ресурса на просадку при длительном периоде эксплуатации, и тд.
Лазерная голова. Является ключевым элементом, концентрирующим лазерный луч на металл, и её характеристики определят качество работы с материалом. Существуют головы с ручной и автоматической настройкой фокусного расстояния.
Периферия. Сюда можно отнести систему автоподачи и выгрузки труб, чиллеры и т.д. Данные части не критичны для стандартной работы лазерного станка, но способны увеличить удобство при работе.
