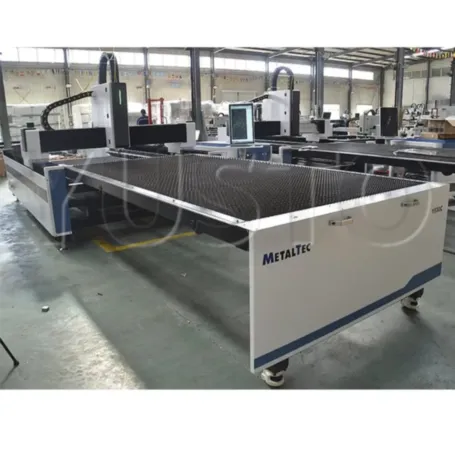

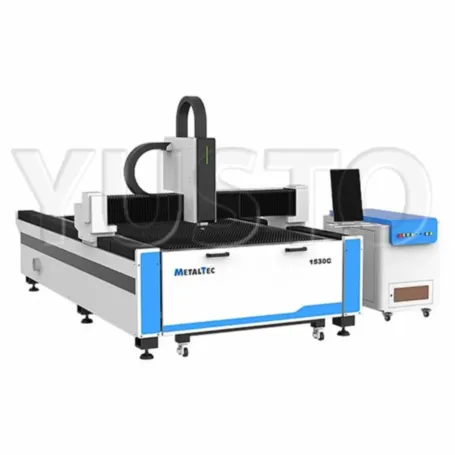

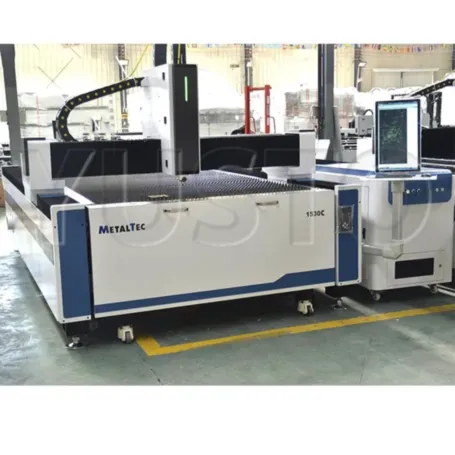

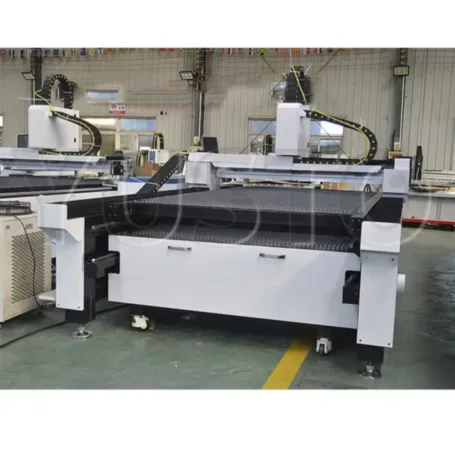

Лазерный станок волоконный для резки металла MetalTec 1530C (1500 Вт)

Лазерный станок волоконный для резки металла MetalTec 1530C (1500 Вт)
- Гарантия 24 мес
- Настройка, запуск, обучение
Волоконный лазерный станок MetalTec 1530С - это современное оборудование, разработанное для обработки металла с использованием лазерной технологии. Он может обрабатывать сталь до 16 мм, нержавеющую сталь до 5.5 мм и алюминий до 4 мм, а его основное применение - резка листового материала. За счет системы ручной смены столов эффективность станка имет большую производительность до 3 раз, за счет сокращения простоя при переустановке материалы и выемке изделий. Данный лазерный станок по металлу способен расширить возможности вашего производства в разы, благодаря этой модификации, ведь теперь есть возможность продолжать обработку листового металла параллельно со сборкой готовых изделий и укладкой новых заготовок.
Главным преимуществом лазерного станка по металлу MetalTec 1530C (1500 Вт) является его способность быстро резать металл с высоктой точностью, что обеспечивается современной системой числового программного управления (ЧПУ) с интегрированой функцией NESTING. Это позволяет достигать высокой точности и качества обработки изделий. Волоконный лазер по металлу MetalTec 1530C обеспечивает точность позиционирования на уровне ±0,03 мм и повторяемость на уровне ±0,02 мм, что гарантирует точную и повторяемую обработку материала.
Станок MetalTec 1530C обладает значительно большей производительностью в металлообрабатывающей промышленности в сравнении с классическими моделями без смены столов. Благодаря сокращению времени на переустановку и выемку заготовок, потенциал скорости резки (до 30 м/мин) и высокой точности будет реализован по максимуму, это позволяет существенно повысить загрузку станка и добится снижения стоимости производства за счет сокращения затрат времени затрачиваемое на производство металлических изделий. Кроме того, станок также отличается надежностью и простотой обслуживания, что делает его идеальным выбором для производства металлических изделий с высокими требованиями к точности и качеству.

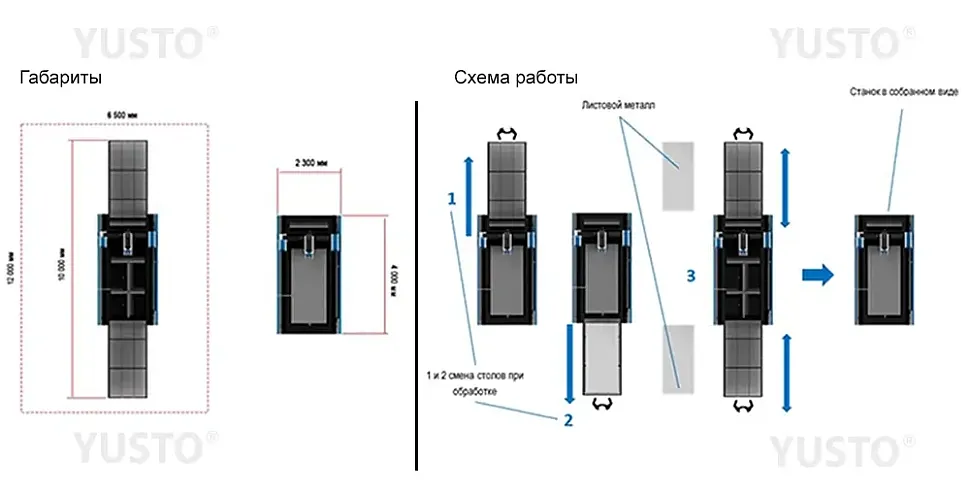

Ручная смена рабочих столов ✓ Повышение производительности до 3 раз ✓ Снижение простоя, за счет сокращения времени на переустанов ✓ Гибкость при исполнении малых и больших заказов. Позволяет гибко подойти к организации производственного процесса и позволяет подстроится под загрузку. Нивелирует простой при выборке изделий и позволяет быстрее перейти к резке материала. Без необходимости смены столов станок можно сдвинуть, чтобы занимал меньше места. В процессе резки на первом столе оператор извлекает вырезанные изделия со второго стола не останавливая работу станка. Порезали на первом столе и выбрав изделия работник укладывает на рабочую поверхность лист металла.
Работа на одном столе

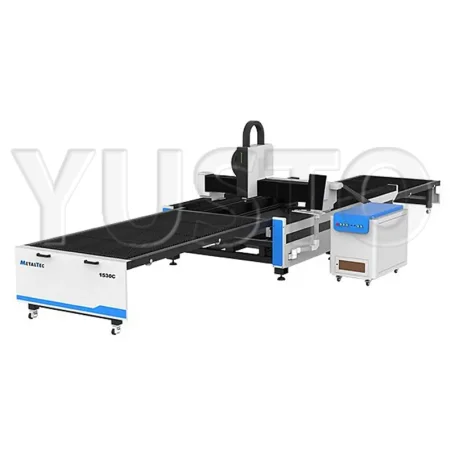

Выдвинут второй стол
Выдвинут первый стол
Лазерная голова с автоматическим фокусом METALTEC CH3000 ✓ Точная регулировка фокуса ✓ Диапазон регулировки ± 9 мм ✓ Герметичный корпус ✓ Легкая замена защитных стекол и дюз В голову интегрирована система преодоления препятствий SAFE 360, которая снижает риск столкновения с препятствиями в процессе работы. Это обеспечивает безопасность оборудования и предотвращает возможные повреждения или остановки производства. Лазерная голова METALTEC CH3000 оборудована надежной системой охлаждения коллиматорных и фокусных линз, что предотвращает их перегрев и обеспечивает стабильную работу головы в течение длительного времени.
Мощный лазерный источник Raycus ✓ Время работы до 100 000 часов. ✓ Новое поколение, где все подстройки под режимы работы происходят автоматически. ✓ Большая мощность 1500 Вт позволяющая резать: сталь до 16 мм, нержавейку до 5.5 мм, алюминий до 4 мм. ✓ Сервисный центр в России. Наиболее известный и стабильный оптоволоконный источник из КНР. Высокое КПД работы и стабильность излучения в совокупности с возможностью настройки частоты, модуляции и мощности.
Локализация для российского рынка программное обеспечение для управления лазерным станком для резки металла.
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF, AI, PLT, NC, TXT, CNC, G, PLT. Файлы, для лазерной резки, создаются в CAD программах, таких как: Компас, AutoCAD, SOLIDWORKS, а также в графических редакторах CORELDRAW, ILLUSTRATOR и тдПрограмма RUCUT V2 (SC2000 NESTING)
Сокращает риск брака за счет автоматического определения положения листа на рабочем столе станка перед началом запуска станка в резку.
Оптимизирует раскладку чертежей на листе сокращая объем "отход" и увеличивает выпуск. Раскладка делается автоматически с необходимыми параметрами.
Позволяет быстрее эвакуировать лист с вырезанными заготовками для их последующего разбора, что позволяет сократить простой при обработке тонких материалов.
Позволяет настроить "недорез" деталей с возможным последующим дорезанием для ускорения процесса обработки и снижения риска удара головы о не выпавшую элемент.
Автоматическая и ручная установка точек врезок "линия", "дуга", "линия + дуга" для оптимальной обработки заготовки.
Настройка точек охлаждения в углах полезна для уменьшения деформации металла в следствии перегрева.
Позволяет сократить ошибки при создании файла и уменьшить время на его подготовку.
Компенсации помогут работать с толстыми и сложными металлами и достичь необходимой точности.

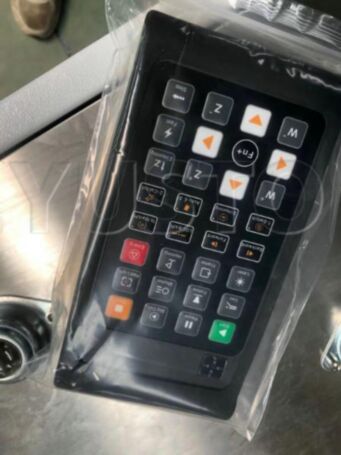

Беспроводной пульт управления ✓ Легкий и надежный ✓ Долго держит заряд ✓ Интуитивное управление станком ✓ Выделенные функциональные области Беспроводной пульт удобно держится в руках и имеет магнитную основу для фиксации на корпусе станка. Кнопки на панели разделены на 3 зоны, а наиболее часто используемые выделены цветом, что позволяет быстро сориентироваться оператору в работе.
Цельносварная станина из толстостенных стальных профильных труб с последующей термической обработкой и последующим отпуском для снятия внутренних напряжения металла, позволяет добиться жесткости конструкции, и как вследствие безупречной точности. Портал имеет сложную структуру ребер обеспечивающих его геометрическую стабильность, за счет избыточной жесткости, что исключает деформацию со временем. Меньший вес, в сравнении со стальным порталом, снижает нагрузку на кинематику и увеличивает ее срок службы. Обеспечивают высочайшую линейную точность перемещения на высоких скоростях перемещения лазерной головы. ШВП обладает высочайшей точностью и плавностью хода, важных для работы оси Z, а также длительный сроком эксплуатации в тяжелых цеховых условиях. По осям XY установлены косозубые рейки YYC (Тайвань). Удобно расположенная панель на вынесенном кронштейне с возможность регулировки удобного расположения. Под монитором удобно расположить клавиатуру и мышь. Быстрые, точные и мощные сервомоторы по осям: X - , Y - , Z - 400 Вт) установлены по всем осям. Для повышения крутящего момента применены не требующие обслуживания планетарные редукторы SHIMPO-NIDEС (Япония). Позволяет высокой эффективностью удалять продукты горения из зоны обработки. Высокопроизводительный чиллер с двумя контурами охдаждения (голова, источник). Контроль за оптимальной температурой работы происходит автоматически.Конструктивные особенности
Цельносварная станина
Портал из авиационного алюминия
Высокоточные линейные направляющие повышенной точности Hiwin (Тайвань) осям X/Y/Z-30, 25, 15 мм.
Прецизионные ШВП TBI (Тайвань)
Стойка управления
Высококачественные серводвигатели
Аспирационная установка
Промышленный чиллер
Лазерная резка углеродистой стали на данном станке может осуществляться на любых доступных мощностях от 1000 Вт. Лазерная резка нержавеющей стали на данном станке может осуществляться на любых доступных мощностях от 1000 Вт. Важно! Резка алюминия должна осуществляться при мощности излучателя от 1500 вт. В противном случае, на меньших мощностях будут выгорать защитные стекла и оптика из-за отражения, что станет причиной преждевременного выхода из строя лазерного источника. Важно знать! Резка меди должна производится при мощности излучателя от 2000 Вт. В противном случае, на меньших мощностях будут выгорать защитные стекла и оптика из-за отражения, что станет причиной преждевременного выхода из строя лазерного источника.Производительность лазерной резки металла от 1000 Вт до 3000 Вт
Mощность источника, вт
1000
1500
2000
3000
Толщина, мм
Скорость резки, м/мин
1
10
22
26
34
2
6.2
6.8
7.2
7.5
3
3
3.6
4
4.4
4
2.2
2.8
3.2
3.8
5
1.8
2.4
2.8
3.2
6
1.6
2
2.4
2.8
8
1.2
1.4
1.6
2.2
10
0.8
1
1.2
1.6
12
0.8
1
1.4
14
0.6
0.7
1
16
0.6
0.8
18
0.7
20
0.6
Углеродистая сталь (кислород)
Mощность источника, вт
1000
1500
2000
3000
Толщина, мм
Скорость резки, м/мин
1
23.8
26.4
30
34
2
10.8
11.9
12.7
15.4
3
2.3
4.1
6.1
8.6
4
1.3
2.2
4.2
5.5
5
0.7
1.2
2
4.3
6
1
1.8
3.1
8
0.9
2
10
0.8
12
0.5
Нержавеющая сталь (азот)
Mощность источника, вт
1000
1500
2000
3000
Толщина, мм
Скорость резки, м/мин
1
8.4
16
22
34
2
3.4
6.6
8.4
15
3
1.4
3.8
5.5
7.6
4
1.4
2.6
4
5
1.7
3.3
6
0.9
2.1
8
0.9
10
0.6
Алюминий (азот)
Mощность источника, вт
1000
1500
2000
3000
Толщина, мм
Скорость резки, м/мин
1
8
12
14
22
2
3.2
4
6
8
3
1
2.2
3.4
5.2
4
1.4
1.8
4
5
1.2
1.8
6
0.6
1.4
8
0.6
Медь (азот)
Лазерный станок, предназначенный для резки металла, имеет огромное значение в разных отраслях и широкий спектр применения. В данной статье мы рассмотрим некоторые из них:
1. Машиностроение и тяжелая промышленность: лазерные станки по металлу широко используются в производстве и подготовке к дальнейшей обработке металлических компонентов для машин и оборудования. С их помощью можно точно и быстро резать металл различной толщины и формы, что является основой для создания многих машин и инженерных конструкций.
2. Металлоконструкции и металлообработка: лазерные станки позволяют точно и качественно резать металл для изготовления различных металлических конструкций, таких как мебель, ограждения, каркасы и другие изделия. Это помогает сократить затраты и время производства, а также повысить точность и качество готовых изделий.
3. Декоративное искусство: лазерная резка металла применяется в производстве декоративных предметов, включая украшения, поделки, светильники и другие изделия с элементами из металла. Лазерные станки позволяют создавать сложные рисунки и детали с высокой степенью детализации.
Лазерные станки для резки металла имеют широкий спектр применения и являются важным инструментом в различных отраслях. Они гарантируют высокую точность, скорость и качество резки, что позволяет создавать сложные детали и компоненты из металла. Это делает их неотъемлемыми в производстве и обработке металлических изделий. В частности, лазерный станок Metaltec 1530C является одним из надежных и современных решений для обработки металла, позволяя достичь высокой эффективности и качества при работе с металлическими материалами.
