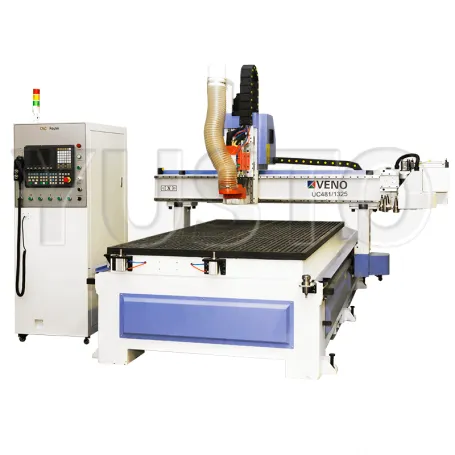

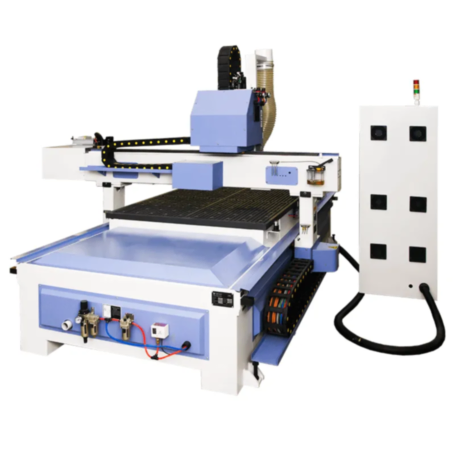

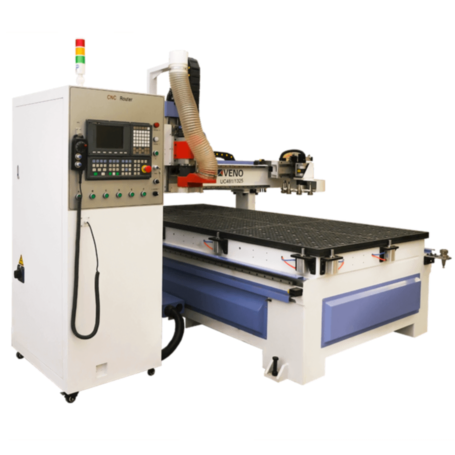

Деревообрабатывающий фрезерный станок со сменой инструмента VENO UC481-2040
| Размер рабочего стола | 4000х2000 мм |
| Мощность шпинделя | 9.6 кВт |
| Координаты управления | 3 |
| Система управления | SYNTEC 6MB |
| Высота портала по оси Z | 200 мм |
| Электропитание | 380 Вольт |
| Гарантия | 12 мес |
Кредит на выгодных условиях
Лизинг от 100 000 рублей
Быстрая доставка
- Доставка по всей России
- Отправка заказов в кратчайшие сроки
Оплата
- Наличные при получении
- Банковская карта
- Безналичный платеж
Успех строится на правильных и выверенных решениях. Четкий план и технологии - это средства достижения цели. Быть быстрым и гибким - требования рынка, которому надо соответствовать и учитывать при подборе решений.
Деревообрабатывающий фрезерный станок со сменой инструмента VENO UC481-2040 будет правильным решением, отвечающим потребностям современного производственного предприятия в сфере деревообработки, мебельного производства. Выбрав данный станок, вы выбираете высокотехнологичное и современное оборудование.

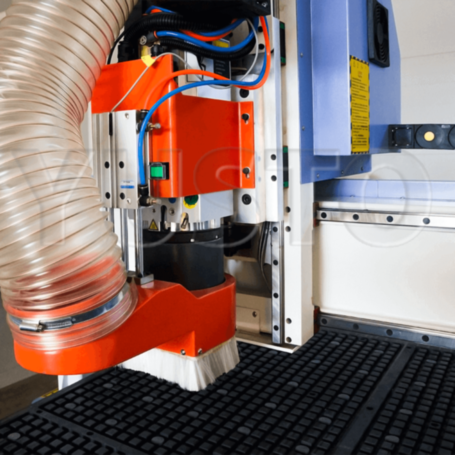

Быстрый станок со скоростью до 45000 мм/мин и мощным современный шпиндель 9.6 кВт (ES951) итальянского производства. Станина и портал выполнены из стальной профилированной толстостенной трубы с усилением до 10 мм. Портальные стойки стальные усиленные с толщиной стенки 10 мм. Конструкция станка сваривалась, отпускалась и фрезеровалась и соответствует современным требованиям точности и жесткости.

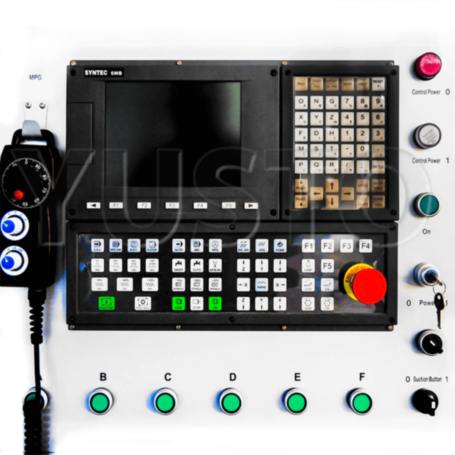

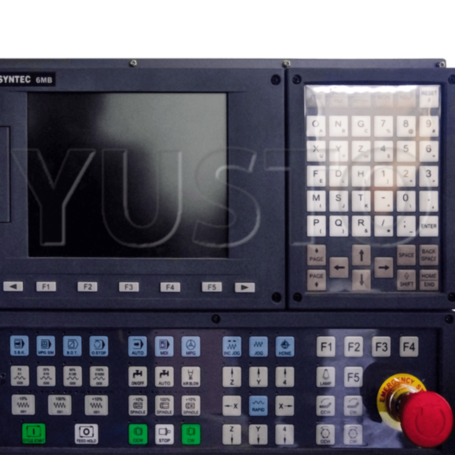

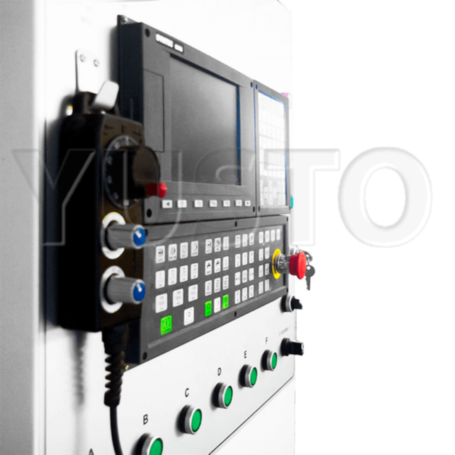

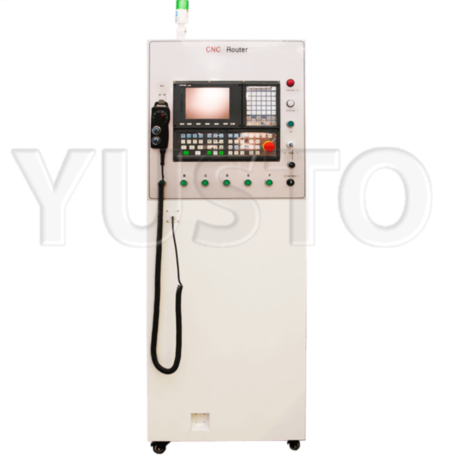

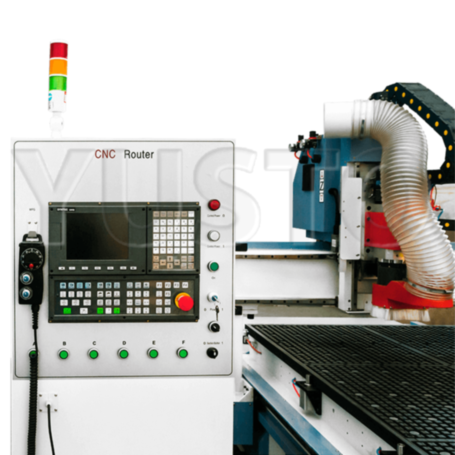

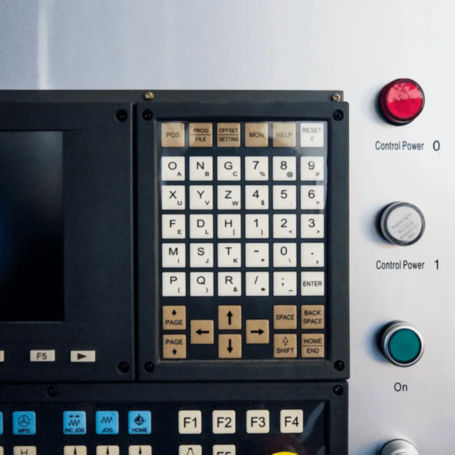

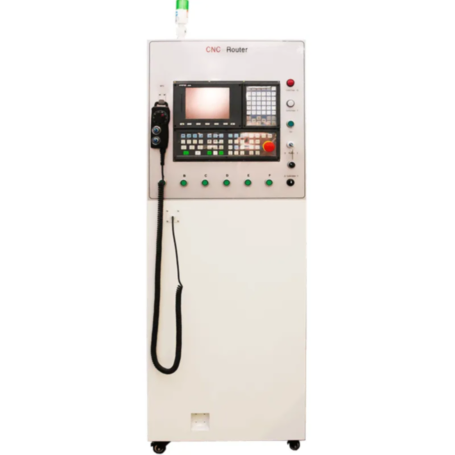

Современная система управления SYNTEC 6MB, серво двигатели Yaskawa и планетарные редукторы Shimpo обеспечивают скорость и отзывчивость системы в решении производственных задач. Станок способен стать основой вашего производства.

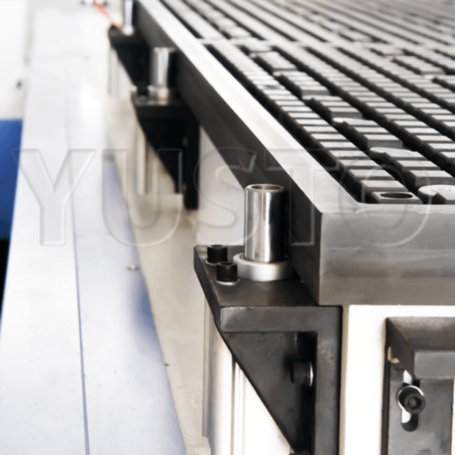

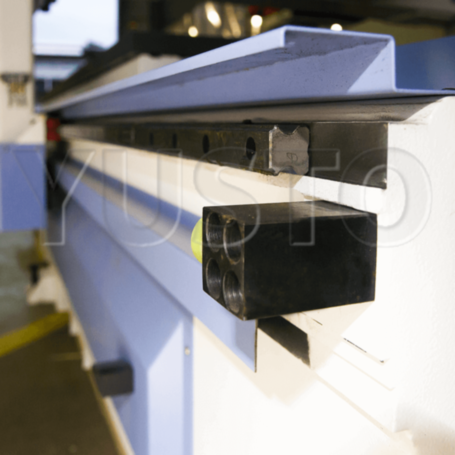

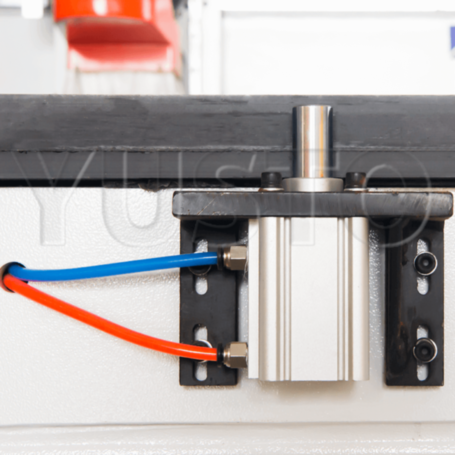

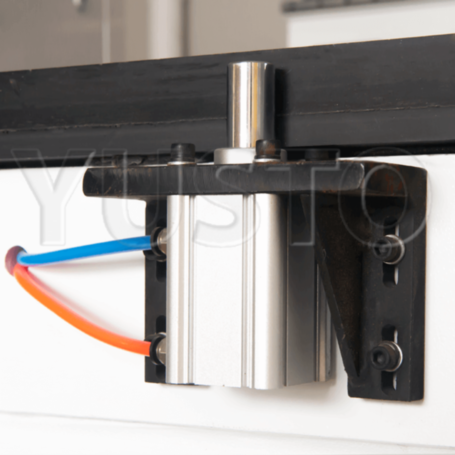

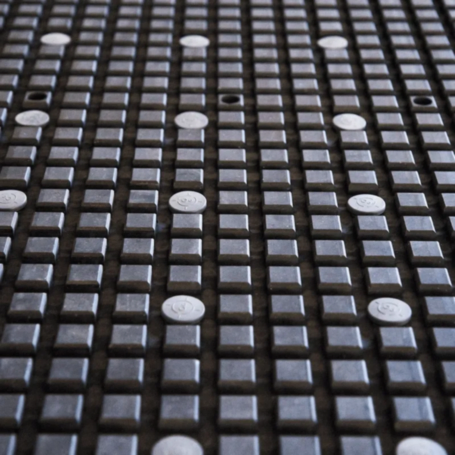

Система позиционирования заготовки с пятью точками ускоряет процесс загрузки заготовки в станок. Матричный вакуумный стол выполнен из двойного пластика и имеет улучшенное распредение вакуумноо усилия.
Обрабатываемые материалы
Фанера
Дерево
МДФ и ДСП
ПЭТ, Полистирол
Двухслойные пластики, Rowmark
Монолитный поликарбонат
Камень, Гранит, Мрамор
Керамика
АБС
Паронит
Гипс
ПВХ
Алюминий
Стеклопластик
Эпоксидная смола
Сотовый поликарбонат
Медь
ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ И МЕХАНИКА

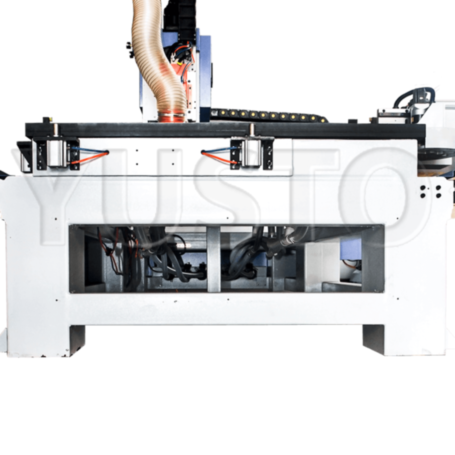

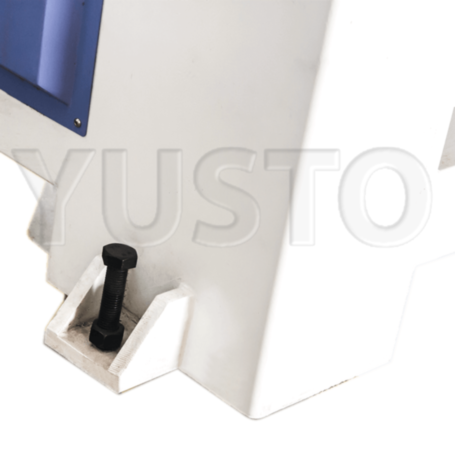

Усиленная цельносварная станина станка выполнена из толстостенного стального профиля прямоугольного сечения. Станину фрезеруют по плоскости и по местам крепления направляющих для достижения максимальной ровности всей поверхности.

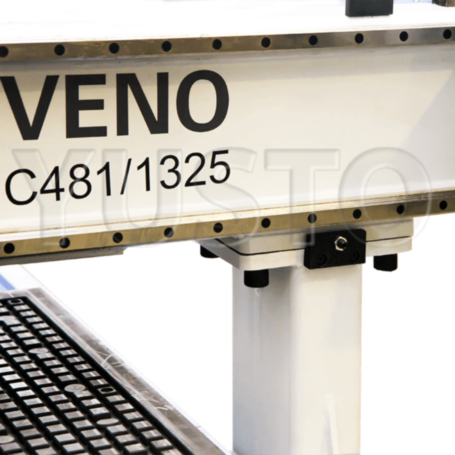

На станке установлены рельсовые линейные направляющие HIWIN. Сечение рельса по осям XY - 30 мм, а по оси Z-25 мм.

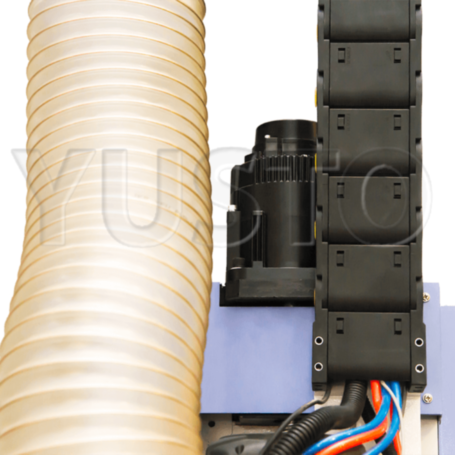

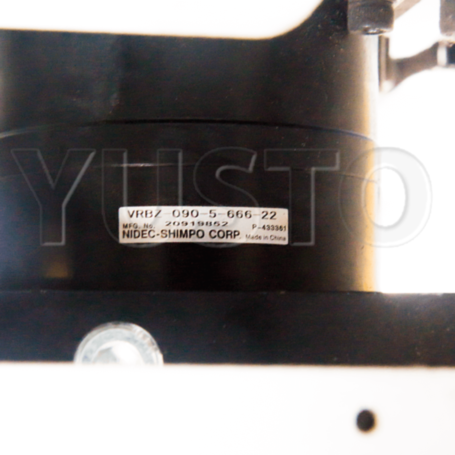

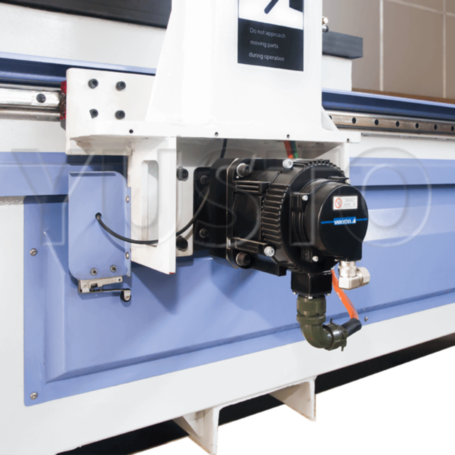

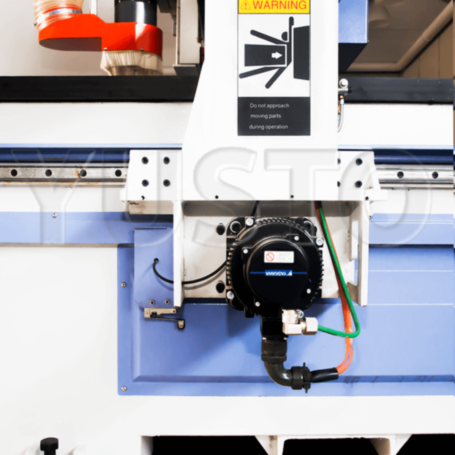

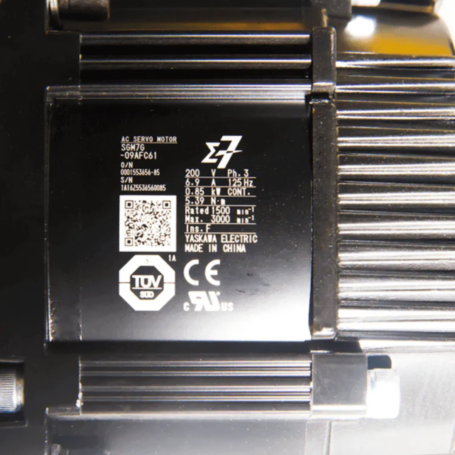

Крутящий момент с севодвигателя YASKAWA (Япония) и планетарного редуктора SHIMPO-NIDEC (Япония) передается на косозубую зубчатую рейку по оси XY. По оси Z крутящий момент передается через ШВП.

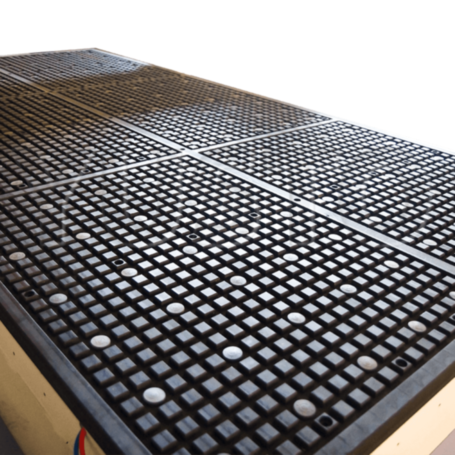

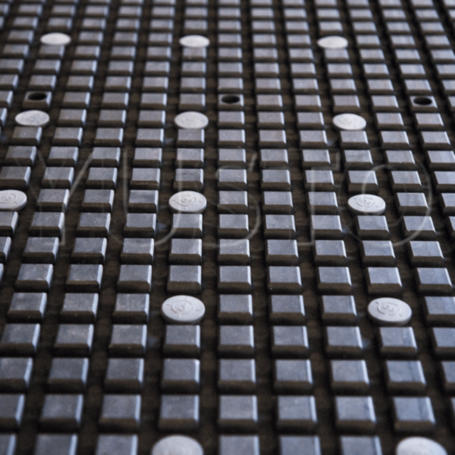

Рабочий стол станка в базовой комплектации имеет матричный вакуумный стол. Для воздания вакуума используется вакуумная помпа ZBW-160E мощностью 5.5 кВт.
ЭЛЕКТРИКА И ЭЛЕКТРОНИКА

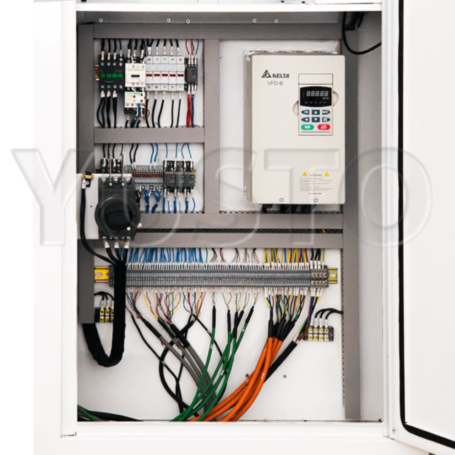

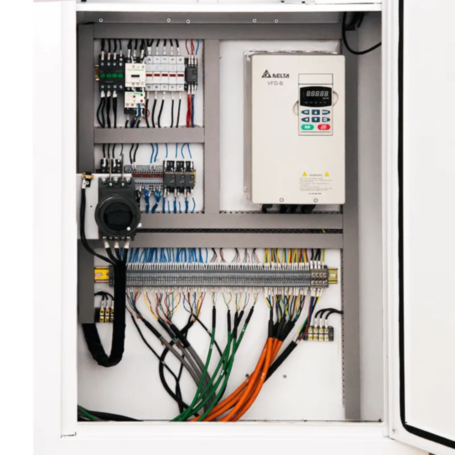

Силовая электроника выполнена из компонетов %Силовая электрика% (Германия). Электрика и электроника смонтирована в отдельный пылезащищенный электрошкаф, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах для контроля и обслуживания.
Питания станка осуществляется от сети 380 Вольт (L1, L2, L3, N, G).
Работа инвертора Delta VFD-B и шпинделя 9.6 кВт управляется системой управления SYNTEC 6MB.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Управляющие программы для станка создаются в распространенных CAD/CAM программах ArtCAm, AlphaCam, Type3, также можно использовать бесплатные программы, как AtrCam Free.
ПРОВЕРКА ТОЧНОСТИ
Сервис ЮСТО поможет в монтаже, запуске и обучении. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле, Туле, Краснодаре и оперативно приедем к вам в России и страны ЕАЭС.
Форма обратной связи | Телефон: 8-800-555-29-39 | support@yusto.ru
| Размер рабочего стола | 4000х2000 мм |
| Мощность шпинделя | 9.6 кВт |
| Максимальная скорость Z | 15000 мм/мин |
| Координаты управления | 3 |
| Обрабатываемые материалы | Фанера, Дерево, МДФ и ДСП, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Камень, Гранит, Мрамор, Керамика, АБС, Паронит, Гипс, ПВХ, Оргстекло, Акриловое стекло, Текстолит, Алюминий, Цинк, Латунь, Стеклопластик, Эпоксидная смола, Сотовый поликарбонат, Медь |
| Модель шпинделя | ES951 |
| Редукторы XY | Планетарные |

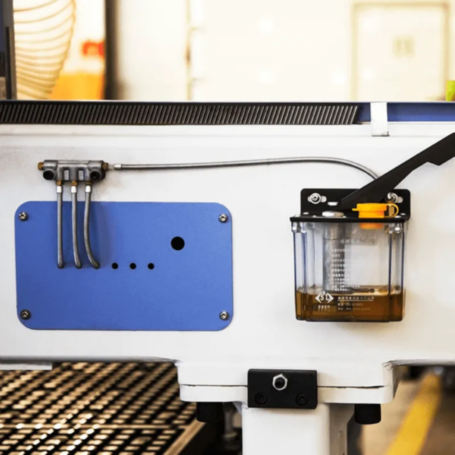

| Смазка | Централизованная автоматическая |
| Системы защиты | Кнопка экстренной остановки |
| Производитель шпинделя | HSD |
| Мощность опционально устанавливаемых шпинделей | 12 кВт |
| Структура портала | Стальная толстостенная балка усиленная |
| Тип вакуумного стола | Матричный |
| Количество вакуумных зон | 6 |
| Тип вакуумных кранов | Электронные |
| Система управления | SYNTEC 6MB |
| Количество концевых датчиков | 3 шт |
| Тип концевых датчиков | Индуктивные XYZ |
| Тип данных | G-Код |
| Скорость холостого перемещения | 45000 мм/мин |
| Рабочая скорость | 35000 мм/мин |
| Тип исполнения | Настольный |
| Станина | Сварная толстостенная из стального профиля прямоугольного сечения с термическим отпуском |
| Тип и размер цанги | ER32 |
| Тип охлаждения шпинделя | Воздушное |
| Частота вращения шпинделя | 6000-18000 об/мин |
| Высота портала по оси Z | 200 мм |

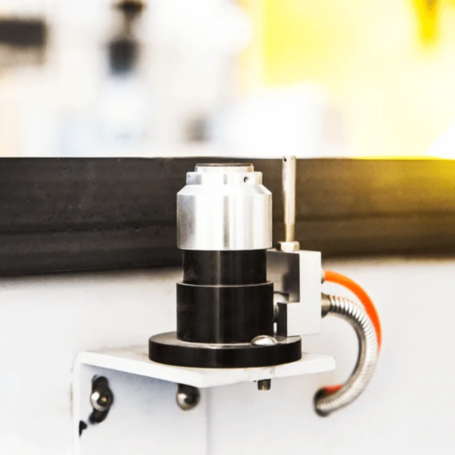

| Тип датчика калибровки инструмента | Автоматический |
| Тип инструментального патрона | ISO30 |
| Количество мест в инструментальном магазине | 10 шт |

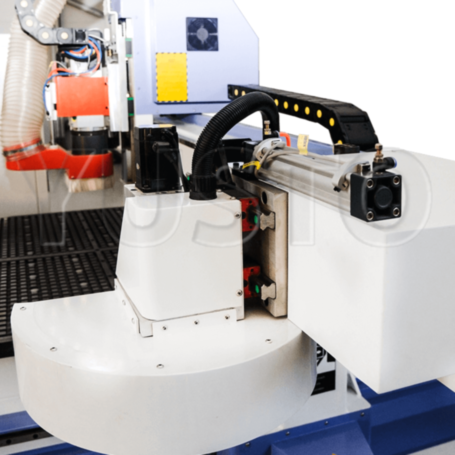

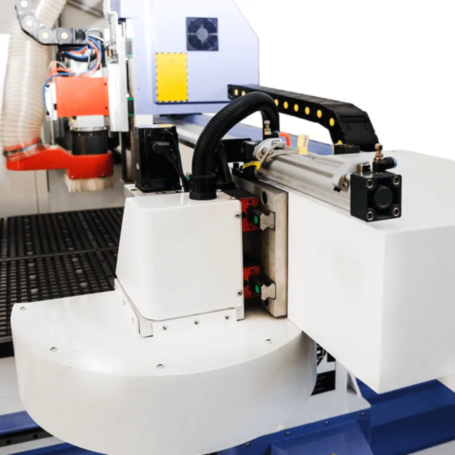

| Смена инструмента | Карусельная автоматическая |
| Тип двигателя | Сервопривод |
| Тип рабочего стола | Вакуумный стол |
| Базовая точность (XYZ) | 0.01 мм |
| Точность позиционирования | 0.05 мм |
| Структура оси X | Косозубая рейка WMH, Рельсы квадратные HIWIN 25 мм |
| Структура оси Y | Косозубая рейка WMH, Рельсы квадратные HIWIN 25 мм |
| Структура оси Z | Рельсы квадратные HIWIN - 20, ШВП 25 |

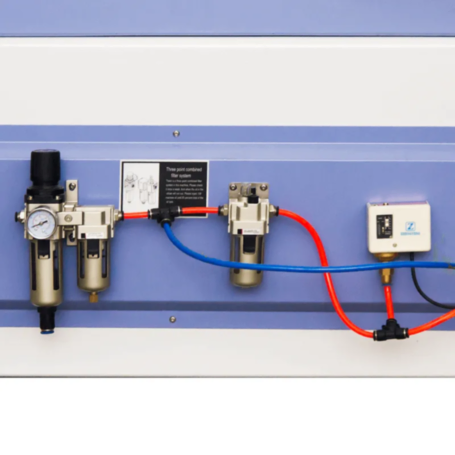

| Дополнительная оснастка | Насадка на шпиндель, Кронштейн для аспирации, Виброопоры, Система подготовки воздуха |
| Интерфейс подключения | USB, LAN |
| Поддерживаемое программное обеспечение | Type 3, ArtCam, Rhino, SprutCAM, MasterCAM, PowerMill, SolidCAM, Alphacam, FeatureCAM, др. |
| Рабочая температура | 10 — 35 °C |
| Потребляемая мощность | 27 кВт |
| Электропитание | 380 Вольт |
| Размер без упаковки | 3800 × 2280 × 2250 мм |
| Масса нетто | 3500 кг |
| Масса брутто | 3800 кг |
| Гарантия | 12 мес |
| Страна производства | КНР |
| Язык дисплея | Английский |
| Фрезерный станок | 1 шт |
| Блок управления | 1 шт |
| Набор фрез | 1 шт |
| Flash накопитель | 1 шт |
| Цанга | 3 шт |
| Цанговый патрон ISO30 | 10 шт |
| Вакуумная помпа ZBW-160E 5.5 кВт | 1 шт |
| Гаечный ключ | 2 шт |
| Кронштейн для смены инструмента ISO30 | 1 шт |
| Уплотнительный резиновый жгут | 1 шт |
| Паспорт изделия | 1 шт |
| Инструкция к системе управления SYNTEC | 1 шт |
| Насадка на шпиндель | 1 шт |
| Централизованная смазка | 1 шт |
| Виброопора | 6 шт |
