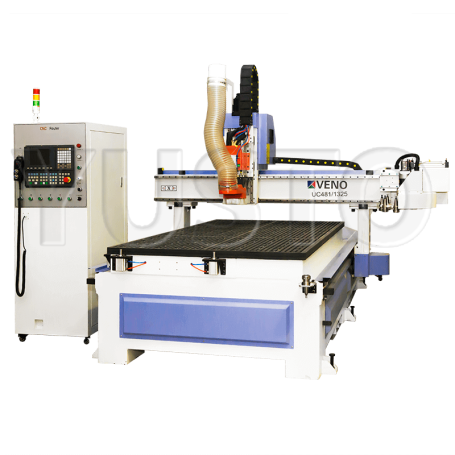

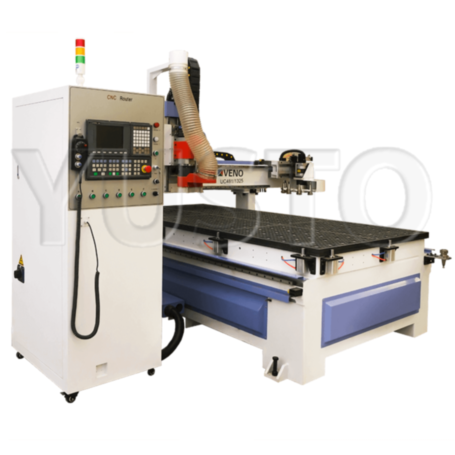

Деревообрабатывающий фрезерный станок со сменой инструмента VENO UC481-1325

Деревообрабатывающий фрезерный станок со сменой инструмента VENO UC481-1325

Рабочее поле: 1220×2440х300 мм. Шпинделя: 9.6 кВт HSD ES951. Цанговый патрон: ISO30. 10 инструментов. Скорость: 45000 мм/мин. Обрабатываемые материалы: пластики, дерево, фанера. Syntec 6MB
Смотреть все характеристики
3 199 000
  • Самовывоз бесплатно
3 518 900
  • Самовывоз бесплатно
  • Гарантия 12 мес
  • Настройка, запуск, обучение

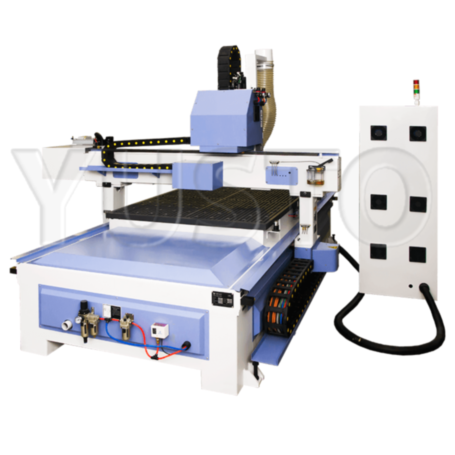

Фрезерный станок со сменой инструмента VENO UC481-1325 - краткий обзор

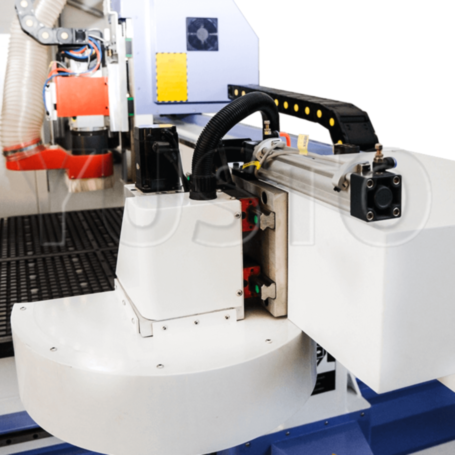

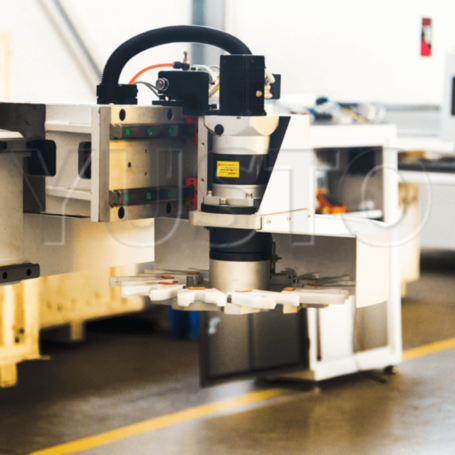

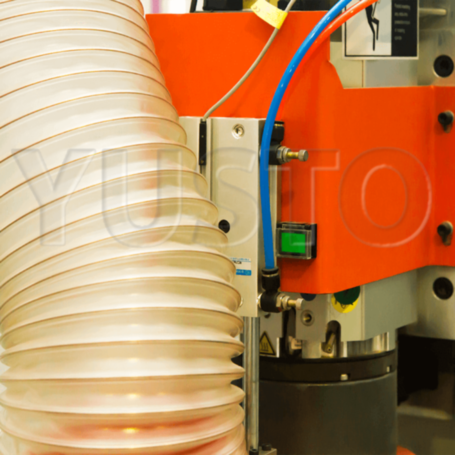

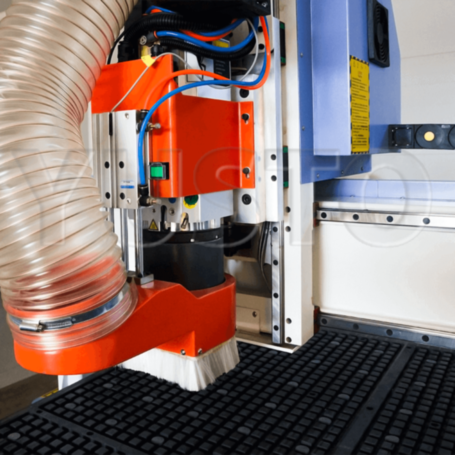

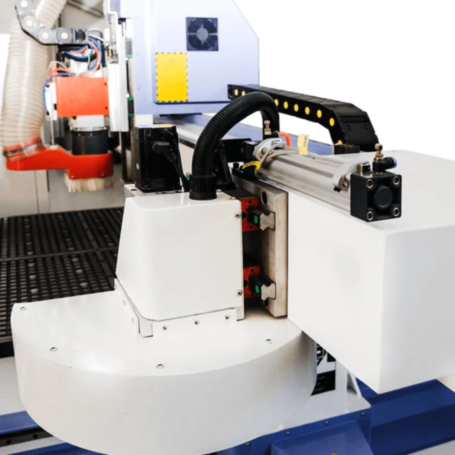

Фрезерный станок со сменой инструмента VENO UC481-1325 отвечает всем требованиям современного предприятия, работающего в сфере деревообработки и мебельного производства. Перемещение режущего инструмента со скоростью до 45000 мм/мин и современный шпиндель ES951 итальянского производства мощностью 9.6 кВт обеспечивают станку высокую производительность. Карусельная автоматическая смена инструмента позволяет максимально автоматизировать производственный процесс и свести к минимуму человеческий фактор - участие в нем оператора.

При соответствущем выборе сменного инструмента станок способен обрабатывать самые разные материалы, такие как Фанера, Дерево, МДФ и ДСП, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Камень, Гранит, Мрамор, Керамика, АБС, Паронит, Гипс, ПВХ, Оргстекло, Акриловое стекло, Текстолит, Стеклопластик, Эпоксидная смола, Сотовый поликарбонат, что позволяет самостоятельно изготавливать все необходимые в производстве детали, декоративные элементы и фурнитуру.

Усиленная цельносварная станина станка выполнена из толстостенного стального профиля прямоугольного сечения с термическим отпуском и толщиной стенки 10 мм, что обеспечивает жесткость и устойчивость конструкции. Станина отфрезерована по плоскости и по местам крепления направляющих для достижения максимально ровной поверхности. Фрезерный станок со сменой инструмента VENO UC481-1325 в базовой комплектации имеет матричный вакуумный стол из двойного пластика, позволяющий быстро загружать и надежно фиксировать обрабатываемые детали. Для воздания вакуума используется вакуумная помпа ZBW-160E мощностью 5.5 кВт. Система управления станка SYNTEC 6MB работает с программным обеспечением Type 3, ArtCam, Rhino, SprutCAM, MasterCAM, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.

Фрезерный станок со сменой инструмента VENO UC481-1325 - особенности и достоинства

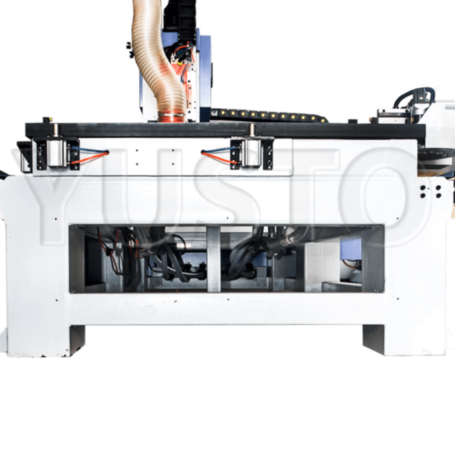

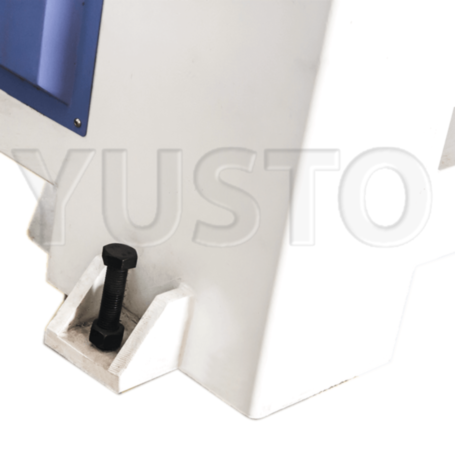

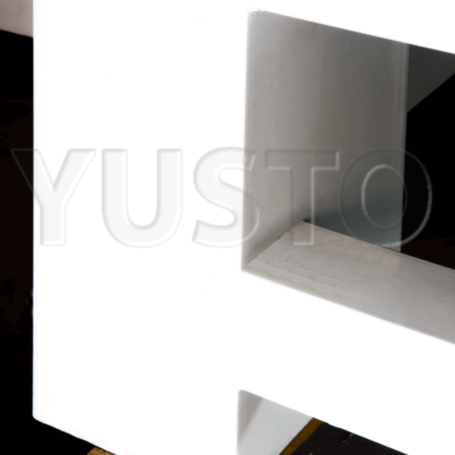

Усиленная цельносварная станина
Усиленная цельносварная станина из толстостенного профиля прямоугольного сечения.

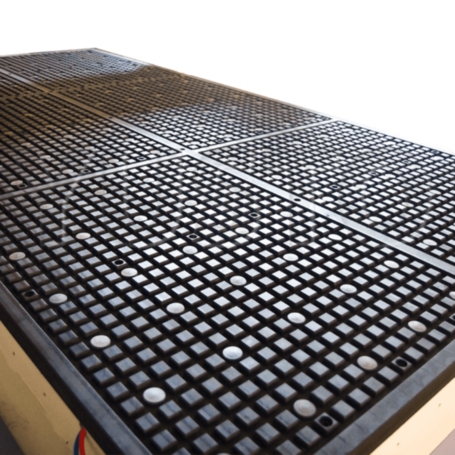

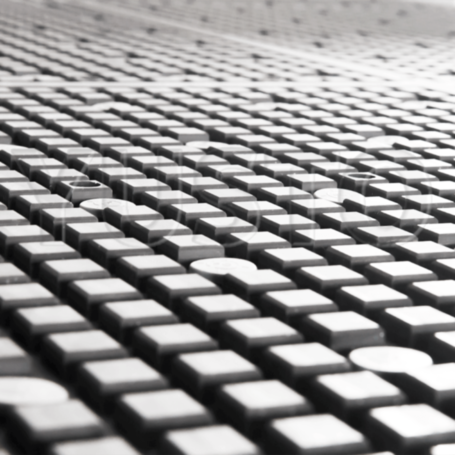

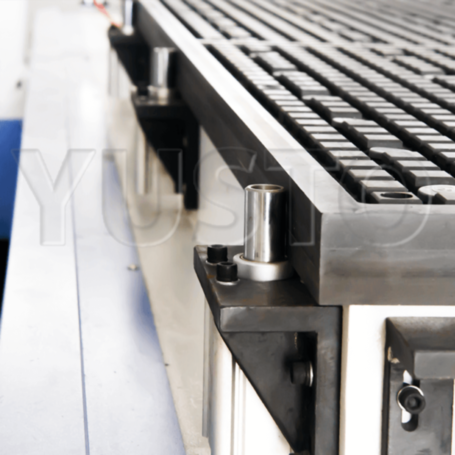

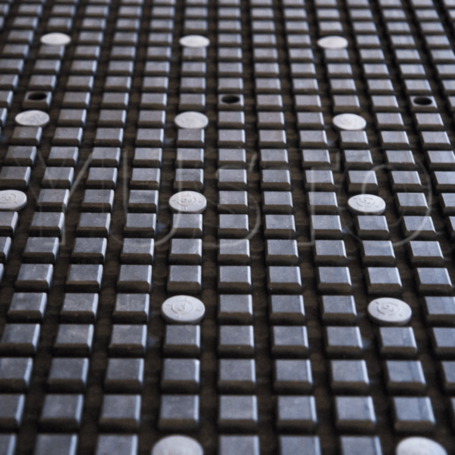

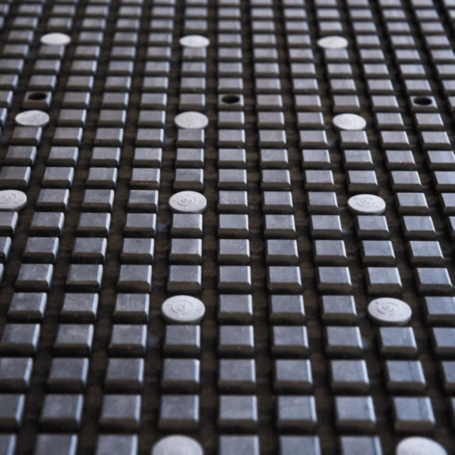

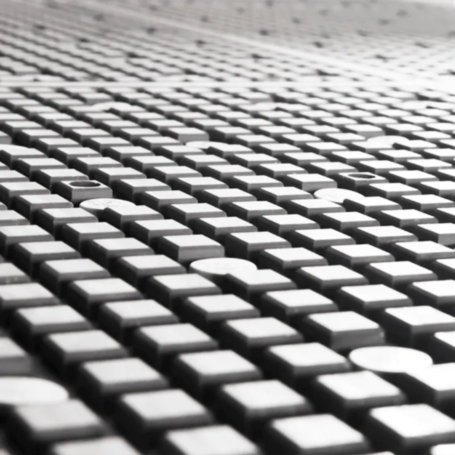

Матричный вакуумный стол
Матричный вакуумный стол для быстрой загрузки и надежной фиксации обрабатываемых деталей.

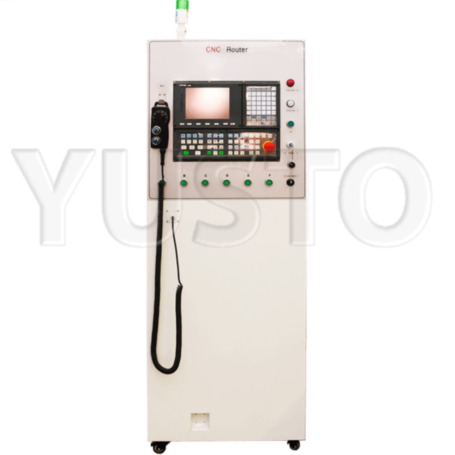

Пылезащищенный электрошкаф
Отдельный пылезащищенный электрошкаф для электрики и электроники.

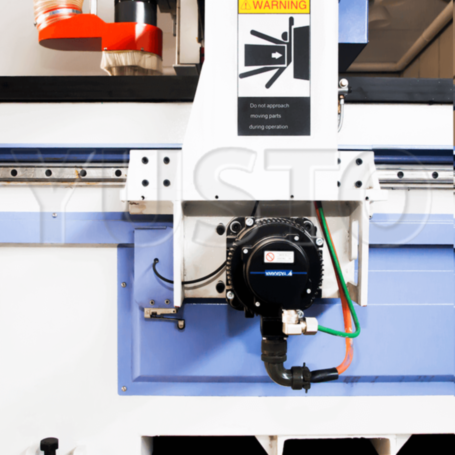

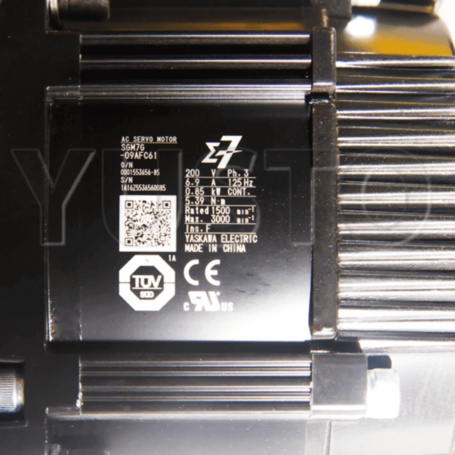

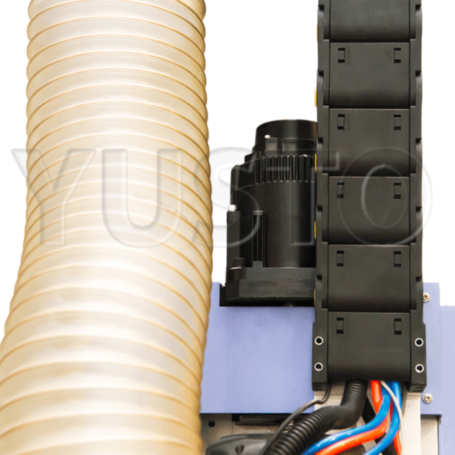

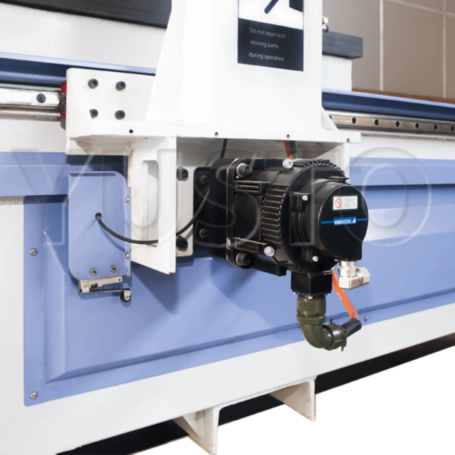

Японские серводвигатель и редкутор

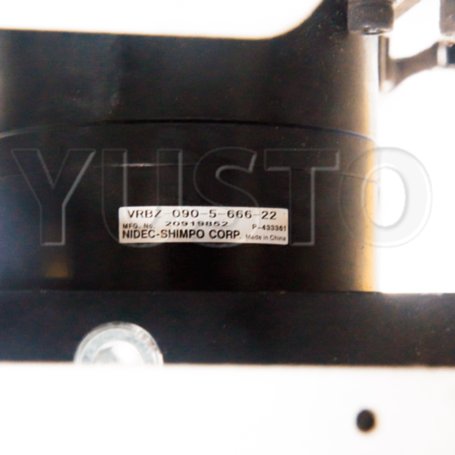

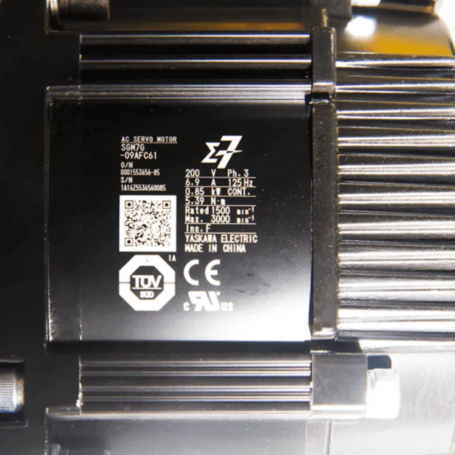

Серводвигатель YASKAWA и планетарный редуктор SHIMPO-NIDEC (Япония).

ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ И МЕХАНИКА

Усиленная цельносварная станина станка выполнена из толстостенного стального профиля прямоугольного сечения. Станину фрезеруют по плоскости и по местам крепления направляющих для достижения максимальной ровности всей поверхности.

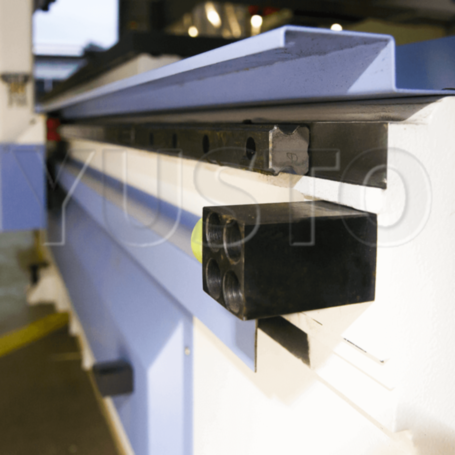

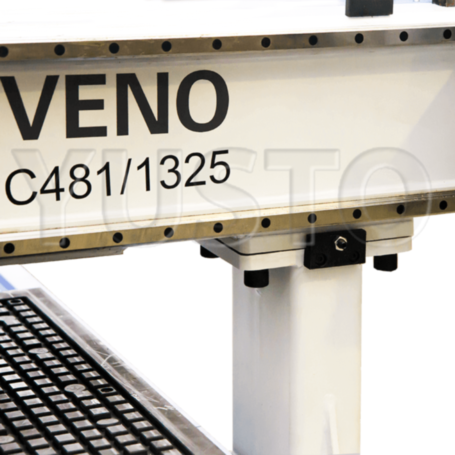

На станке установлены рельсовые линейные направляющие HIWIN. Сечение рельса по осям XY - 30 мм, а по оси Z-25 мм.

Крутящий момент с севодвигателя YASKAWA (Япония) и планетарного редуктора SHIMPO-NIDEC (Япония) передается на косозубую зубчатую рейку по оси XY. По оси Z крутящий момент передается через ШВП.

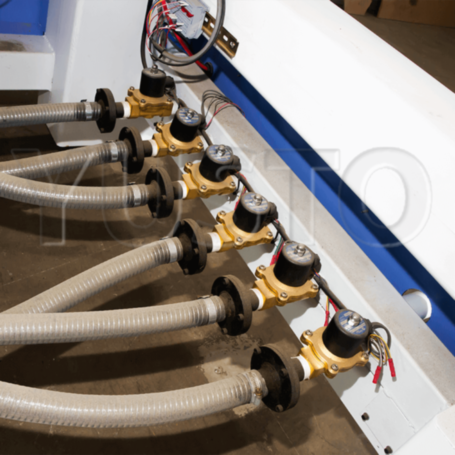

Рабочий стол станка в базовой комплектации имеет матричный вакуумный стол. Для воздания вакуума используется вакуумная помпа ZBW-160E мощностью 5.5 кВт.

ЭЛЕКТРИКА И ЭЛЕКТРОНИКА

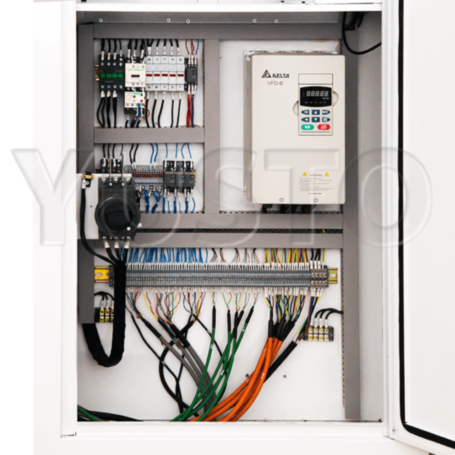

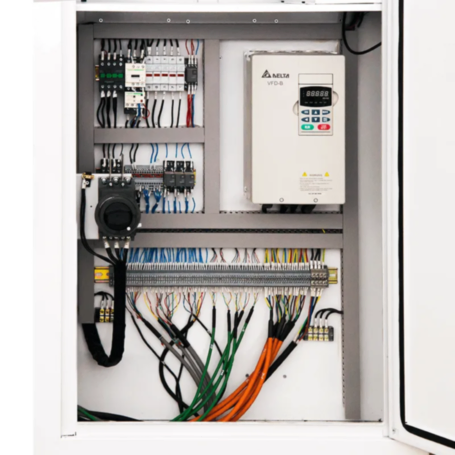

Силовая электроника выполнена из компонетов Schneider (Германия). Электрика и электроника смонтирована в отдельный пылезащищенный электрошкаф, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах для контроля и обслуживания.

Питания станка осуществляется от сети 380 Вольт (L1, L2, L3, N, G).

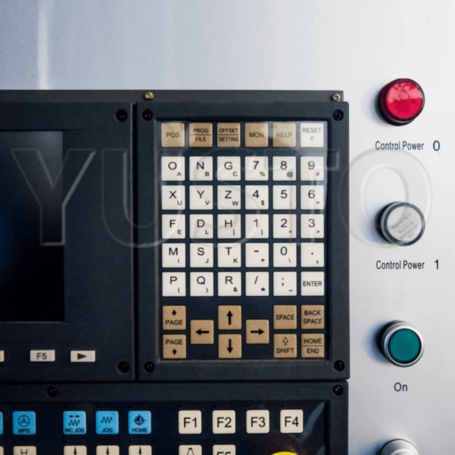

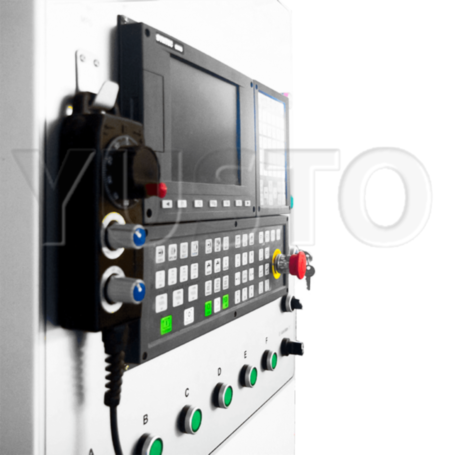

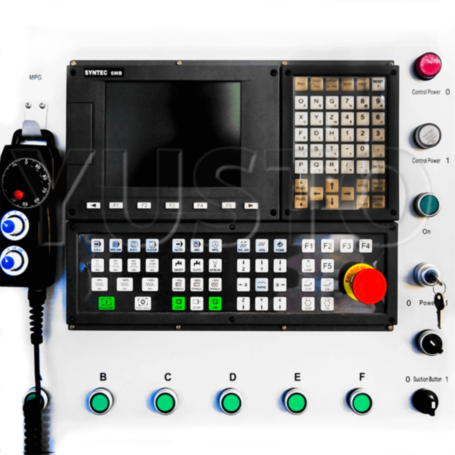

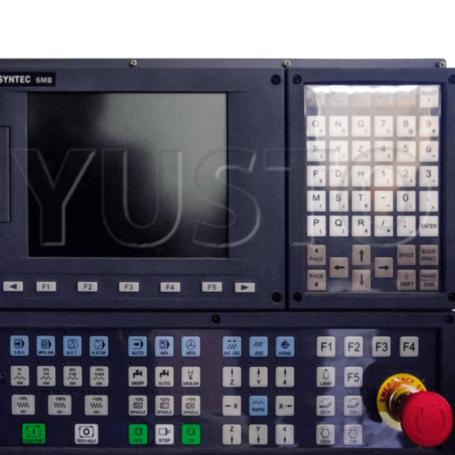

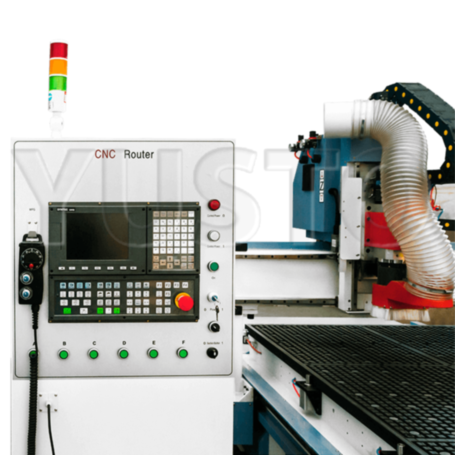

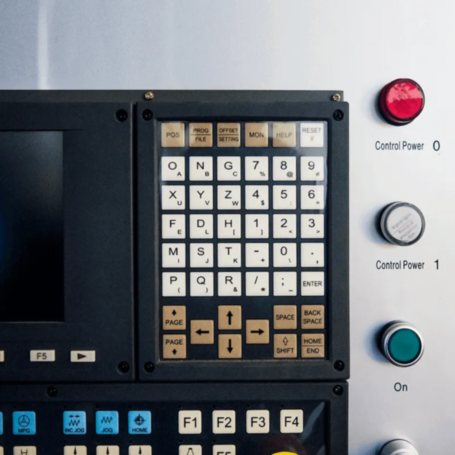

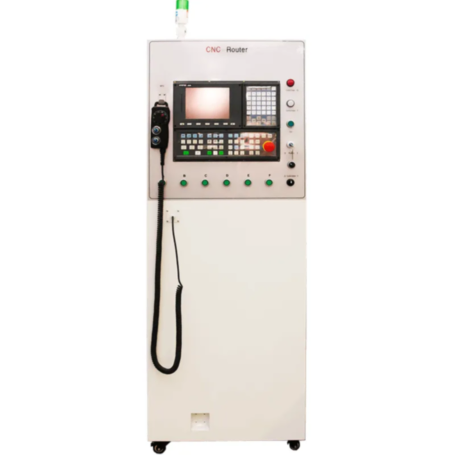

Работа инвертора Delta VFD-B и шпинделя 9.6 кВт управляется системой управления SYNTEC 6MB.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Управляющие программы для станка создаются в распространенных CAD/CAM программах ArtCAm, AlphaCam, Type3, также можно использовать бесплатные программы, как AtrCam Free.


Обрабатываемые материалы


  • Фанера

    Обработка

  • Дерево

    Обработка

  • Оргстекло

    Обработка

  • Кожа

    Обработка

  • Акрил и полистирол

    Обработка

  • МДФ

    Обработка

  • Гипс

    Обработка

  • Керамика

    Обработка

Таблица параметров цанговых патронов ER

цанги для фрезерного станка
Модель d D D1 D2 L L1 L2 L3
ER8 0.5 - 5.0 8 8.5 6.5 13.5 2.7 1.5 1.2
ER11 1.0 - 7.0 11 11.5 9.5 18.0 3.8 2.5 2.0
ER16 1.0 - 2.0
> 2.0 - 10.0
16 17 13.8 27.5 6.26 4.0 2.7
ER20 1.0 - 2.5
> 2.5 - 13.0
20 21 17.4 31.5 6.36 4.8 2.8
ER25 1.0 - 2.5
> 2.5 - 16.0
25 26 22.0 34.0 6.66 5.0 3.1
ER32 2.0 - 3.5
> 3.5 - 20.0
32 33 29.2 40.0 7.16 5.5 3.6
ER40 3.0 - 26.0 40 41 36.2 46.0 7.66 7.0 4.1
