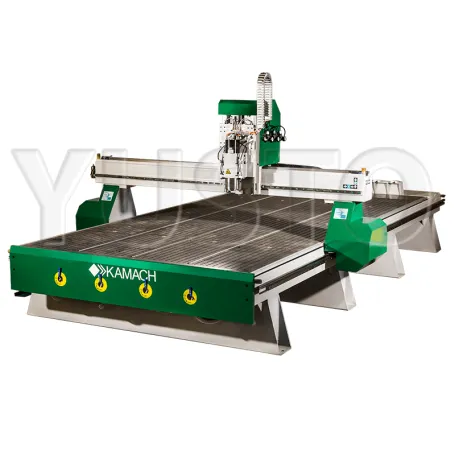

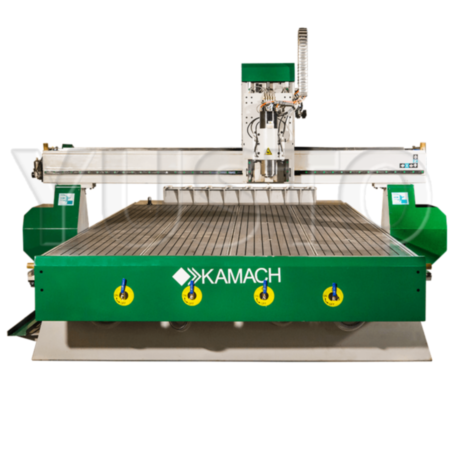

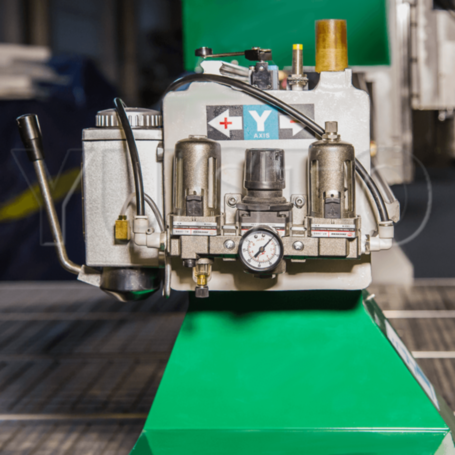

Фрезерный станок со сменой инструмента KAMACH 1530 ATC
| Размер рабочего стола | 3000х1500 мм |
| Мощность шпинделя | 5.5 кВт |
| Количество шпинделей | 1 шт |
| Координаты управления | 3 |
| Система управления | WEIHONG NK105 G2, WEIHONG NK105 G3 (доп. опция) |
| Высота портала по оси Z | 300 мм |
| Электропитание | 220 и 380 Вольт |
| Гарантия | 12 мес |
| Производитель | Kamach |
Кредит на выгодных условиях
Лизинг от 100 000 рублей
Быстрая доставка
- Доставка по всей России
- Отправка заказов в кратчайшие сроки
Оплата
- Наличные при получении
- Банковская карта
- Безналичный платеж
Фрезерный станок со сменой инструмента KAMACH 1530 ATC предназначен для повышения производительности деревообрабатывающего мебельного производства. Важной особенностью станка является увеличенная производительность при изготовлении сложных изделий.
Стальной портал, литые стойки, надежная система управления и серводвигатели станок имеет приемлемую стоимость и высокую производительность и функциональность.
Обрабатываемые материалы
Фанера
Дерево
МДФ и ДСП
ПЭТ, Полистирол
Монолитный поликарбонат
АБС
Паронит
Гипс
ПВХ
Алюминий
Стеклопластик
Эпоксидная смола
Сотовый поликарбонат
Медь

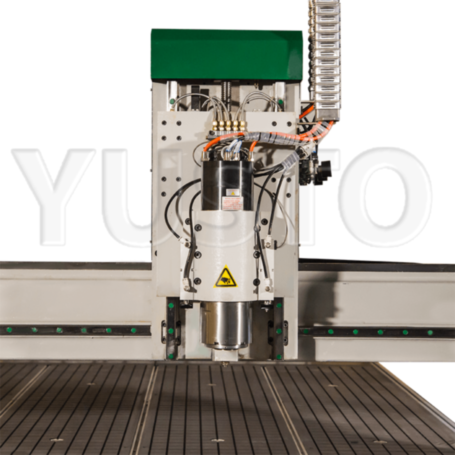

Станок обладает высокой скорость работы до 40000 мм/мин и имеет современный шпиндель мощностью 5.5 кВт (GDL 120-30-18Z). На станок опционально устанавливаются шпиндели итальянского и китайского производства мощностью от 4 до 9 кВт c цанговым патроном ISO30.
Станина сварная выполнена из толстостенной профильной трубы квадратного и прямоугольного сечения. Дополнительно станина усилена поперечными и продольными балками сечением от 80х80 до 80х150 мм. Станина прошла термический отпуск и фрезерование. Данные меры повышают точность и эксплуатационные характеристики станка. Портал стальной усиленный фрезерованный. Выполнен из профилированный трубы сечением 300х150 мм. Портальные стойки толстостенные литые фрезерованные. Обеспечивают отличные характеристики жесткости и точности. Современная система управления WEIHONG NK105 G2, WEIHONG NK105 G3 (доп. опция). Серво двигатели LEADSHINE и возможность установки японских и европейских в более высокими эксплуатационными характеристикам. Редукторы с коэффициентом редукции 1:5. В базовой комплектации устанавливаются ременные редукторы они могут быть заменены на планетарные японского производство SHIMPO-NIDEC. Вакуумный стол с продольно установленными секциями и дополненные системой механического крепления T-слот упростить и сделает производительным установку и удержание заготовки.
ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ И МЕХАНИКА
Усиленная цельносварная станина станка выполнена из толстостенного стального профиля прямоугольного сечения. Толщина стенки усилена. Станина фрезерована по плоскости и по местам крепления направляющих для достижения максимальной ровности всей поверхности.

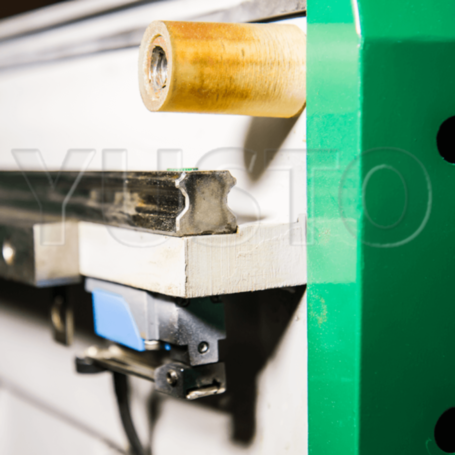

На станке установлены Косозубая рейка, Рельсы квадратные HIWIN 25 мм.

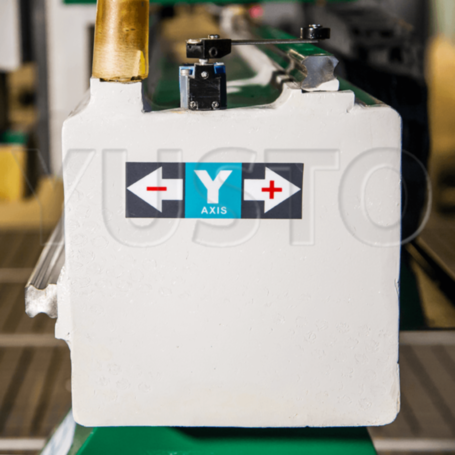

Крутящий момент с севодвигателя и ременных редукторов передается на косозубую зубчатую рейку по оси XY. По оси Z крутящий момент передается через ШВП.

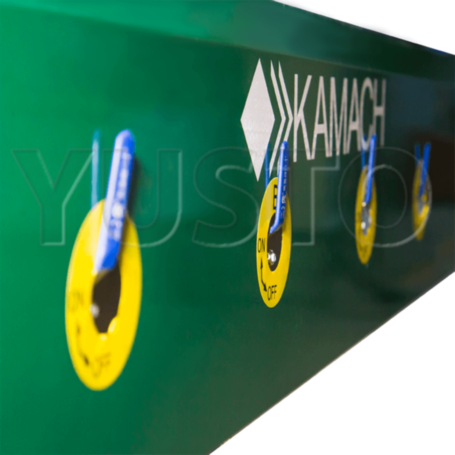

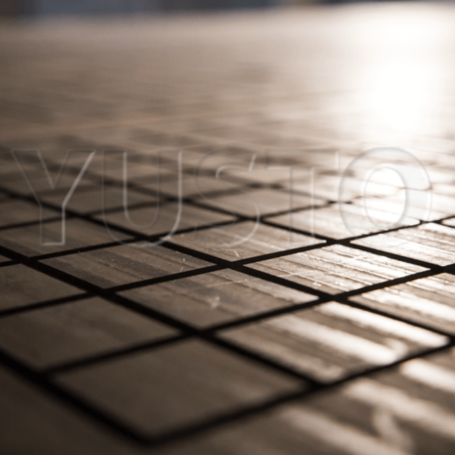

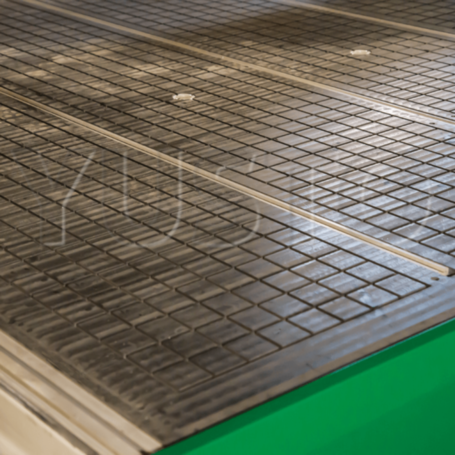

Рабочий стол станка в базовой комплектации имеет 4 - зонный продольный вакуумный стол. Для создания вакуума используется вакуумная помпа приобретаемая отдельно.
АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА

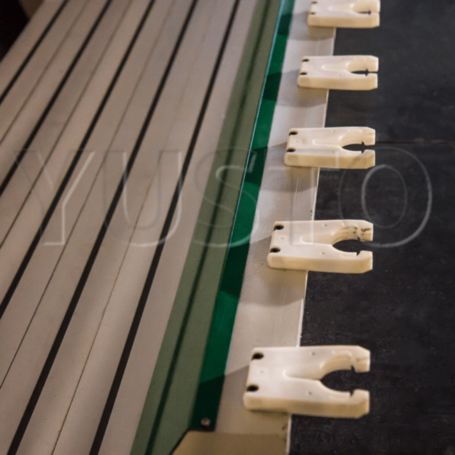

Линейная смена инструмента расположена в тыльной части станка. Количество инструментов – 8 шт. Цанговые патроны - ISO30. Цанги - ER32.
ЭЛЕКТРИКА И ЭЛЕКТРОНИКА

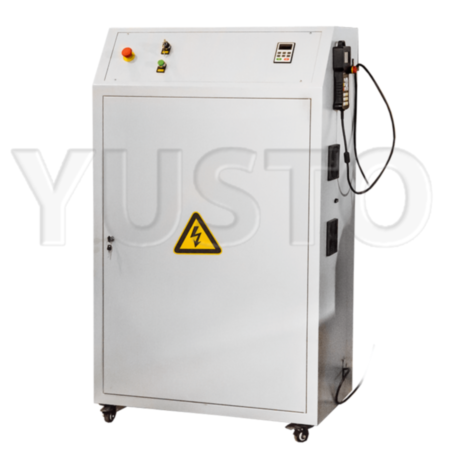

Силовая электроника выполнена из проверенных и надежных компонентом мировых производителей. Электрика и электроника смонтирована в отдельный пылезащищенный электрошкаф, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах для контроля и обслуживания.
Питание станка осуществляется от сети 220 и 380 Вольт (L1, L2, L3, N, G).
Работой инвертора и шпинделя 5.5 кВт управляет система управления WEIHONG NK105 G2, WEIHONG NK105 G3 (доп. опция).
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Управляющие программы для станка создаются в распространенных CAD/CAM программах: Type 3, ArtCam, Rhino, SprutCAM, MasterCAM, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.. Также можно использовать бесплатные программы, как AtrCam Free.
Сервис ЮСТО поможет в монтаже, запуске и обучении. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле, Туле, Краснодаре и оперативно приедем к вам в России и страны ЕАЭС.
Форма обратной связи | Телефон: 8-800-555-29-39 | support@yusto.ru
| Коэффициент редукции X | 1:3 |
| Размер рабочего стола | 3000х1500 мм |
| Мощность шпинделя | 5.5 кВт |
| Количество шпинделей | 1 шт |
| Максимальная скорость Z | 6000 мм/мин |
| Координаты управления | 3 |
| Обрабатываемые материалы | Фанера, Дерево, МДФ и ДСП, ПЭТ, Полистирол, Монолитный поликарбонат, АБС, Паронит, Гипс, ПВХ, Оргстекло, Акриловое стекло, Текстолит, Алюминий, Цинк, Латунь, Стеклопластик, Эпоксидная смола, Сотовый поликарбонат, Медь |
| Модель шпинделя | GDL 120-30-18Z |
| Силовая электрика | People Brand |
| Коэффициент редукции Y | 1:3 |
| Редукторы XY | Планетарные |

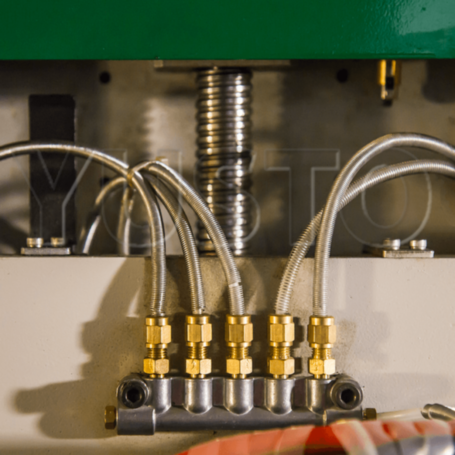

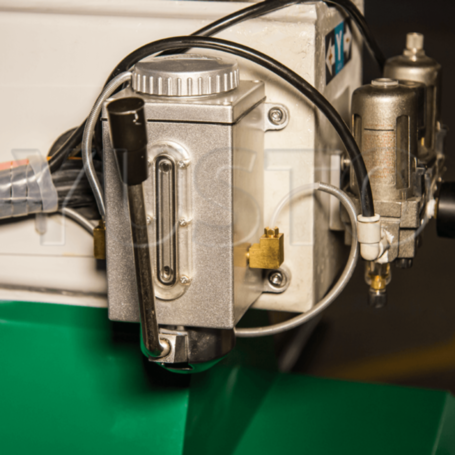

| Смазка | Централизованная ручная |
| Системы защиты | Кнопка экстренной остановки |
| Производитель шпинделя | HQD |
| Мощность опционально устанавливаемых шпинделей | 6 кВт, 7.5 кВт, 9 кВт |
| Структура портала | Стальная толстостенная балка усиленная |
| Тип вакуумного стола | Матричный |
| Количество вакуумных зон | 4 |
| Система управления | WEIHONG NK105 G2, WEIHONG NK105 G3 (доп. опция) |
| Количество концевых датчиков | 5 шт |

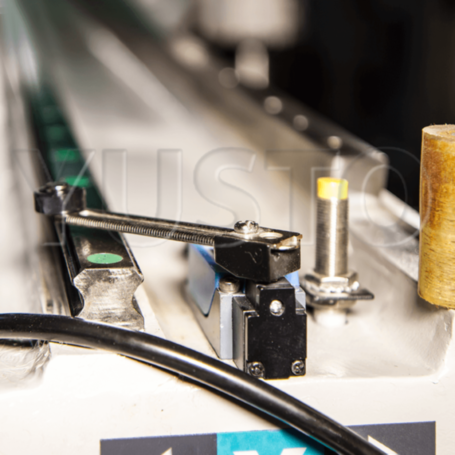

| Тип концевых датчиков | Механические XYZ, Индуктивные Z |
| Тип данных | G-Код |
| Скорость холостого перемещения | 40000 мм/мин |
| Рабочая скорость | 15000 мм/мин |
| Тип исполнения | Напольный |
| Дискретность | 0.0254 мм |
| Станина | Сварная толстостенная из стального профиля прямоугольного сечения с термическим отпуском |
| Тип и размер цанги | ER32 |
| Тип охлаждения шпинделя | Жидкостное |
| Частота вращения шпинделя | 6000-24000 об/мин |
| Высота портала по оси Z | 300 мм |

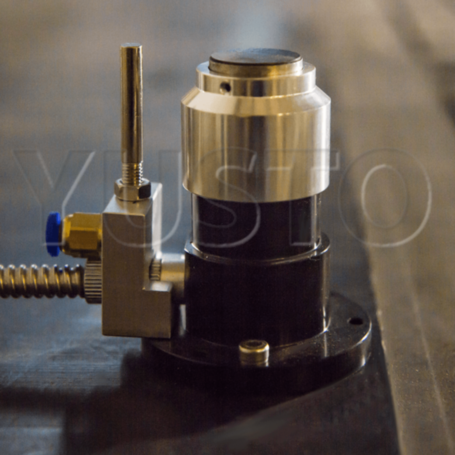

| Тип датчика калибровки инструмента | Автоматический |
| Тип инструментального патрона | ISO30 |
| Количество мест в инструментальном магазине | 8 шт |
| Смена инструмента | Линейная автоматическая |
| Тип двигателя | Сервопривод |
| Тип рабочего стола | Вакуумный с Т-образными пазами |
| Базовая точность (XYZ) | 0.05 мм |
| Точность позиционирования | 0.05 мм |
| Размеры вакуумного стола | 3000 × 1500 мм |
| Структура оси X | Косозубая рейка, Рельсы квадратные HIWIN 25 мм |
| Структура оси Y | Косозубая рейка, Рельсы квадратные HIWIN 25 мм |
| Структура оси Z | ШВП 25, Рельсы квадратные HIWIN 25 мм |
| Дополнительная оснастка | Насадка на шпиндель, Виброопоры |
| Интерфейс подключения | USB, LAN |
| Поддерживаемое программное обеспечение | Type 3, ArtCam, Rhino, SprutCAM, MasterCAM, PowerMill, SolidCAM, Alphacam, FeatureCAM, др. |
| Рабочая температура | 10 — 40 °C |
| Потребляемая мощность | 8.5 кВт |
| Операционная система ПК | Windows XP/7/8/10 (32/64) |
| Электропитание | 220 и 380 Вольт |
| Размер без упаковки | 37 × 23 × 17.5 см |
| Масса нетто | 1750 кг |
| Масса брутто | 1800 кг |
| Гарантия | 12 мес |
| Страна производства | КНР |
| Поддерживаемые графические форматы | PLT, DXF, CNC |
| Язык дисплея | Английский, Китайский |
| Производитель | Kamach |
| Система автоматической смазки | 1 шт |
| Фрезерный станок | 1 шт |
| Блок управления | 1 шт |
| Набор фрез | 1 шт |
| Контроллер | 1 шт |
| Струбцина | 4 шт |
| Цанга | 9 шт |
| Цанговый патрон ISO30 | 7 шт |
| Водяная помпа | 1 шт |
| Гаечный ключ | 1 шт |
| Набор шестигранных ключей | 1 шт |
| Соединительный кабель для DSP контроллера | 1 шт |
| Датчик инструмента | 1 шт |
| Уплотнительный резиновый жгут | 1 шт |
| Паспорт изделия | 1 шт |
| Ключи для открытия дверец | 2 шт |
| Централизованная смазка | 1 шт |
| Виброопора | 8 шт |
| Компакт диск | 1 шт |
