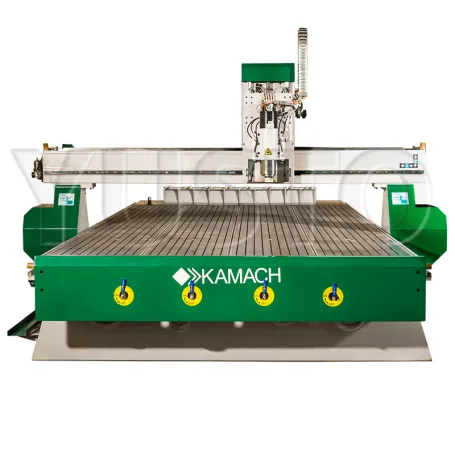

Фрезерный станок со сменой инструмента KAMACH 1325 ATC

Фрезерный станок со сменой инструмента KAMACH 1325 ATC

Размер рабочего стола2500х1300 мм
Мощность шпинделя5.5 кВт
Количество шпинделей1 шт
Координаты управления3
Система управленияWEIHONG NK105 G2, WEIHONG NK105 G3 (доп. опция)
Высота портала по оси Z300 мм
Электропитание220 и 380 Вольт
Гарантия12 мес
ПроизводительKamach
Смотреть все характеристики
От 1 309 000
Быстрый заказ
Фрезерный станок со сменой инструмента KAMACH 1325 ATC теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кратчайшие сроки

Оплата

  • Наличные при получении
  • Банковская карта
  • Безналичный платеж

Фрезерный станок со сменой инструмента KAMACH 1325 ATC предназначен для повышения производительности деревообрабатывающего мебельного производства. Важной особенностью станка является увеличенная производительность при изготовлении сложных изделий.

Стальной портал, литые стойки, надежная система управления и серводвигатели станок имеет приемлемую стоимость и высокую производительность и функциональность.

Обрабатываемые материалы

Станок обладает высокой скорость работы до 40000 мм/мин и имеет современный шпиндель мощностью 5.5 кВт (GDL 120-30-18Z). На станок опционально устанавливаются шпиндели итальянского и китайского производства мощностью от 4 до 9 кВт c цанговым патроном ISO30.

Станина сварная выполнена из толстостенной профильной трубы квадратного и прямоугольного сечения. Дополнительно станина усилена поперечными и продольными балками сечением от 80х80 до 80х150 мм. Станина прошла термический отпуск и фрезерование. Данные меры повышают точность и эксплуатационные характеристики станка.

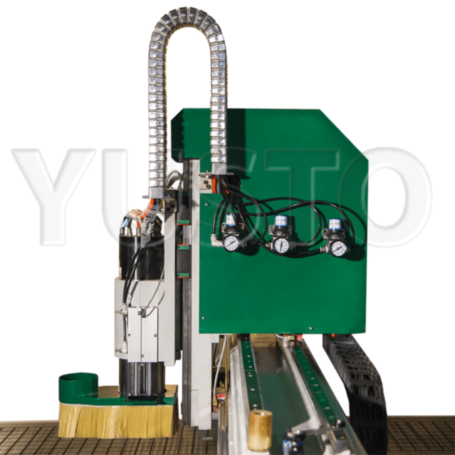

Портал стальной усиленный фрезерованный. Выполнен из профилированный трубы сечением 300х150 мм.

Портальные стойки толстостенные литые фрезерованные. Обеспечивают отличные характеристики жесткости и точности.

Современная система управления WEIHONG NK105 G2, WEIHONG NK105 G3 (доп. опция).

Серво двигатели LEADSHINE и возможность установки японских и европейских в более высокими эксплуатационными характеристикам.

Редукторы с коэффициентом редукции 1:5. В базовой комплектации устанавливаются ременные редукторы они могут быть заменены на планетарные японского производство SHIMPO-NIDEC.

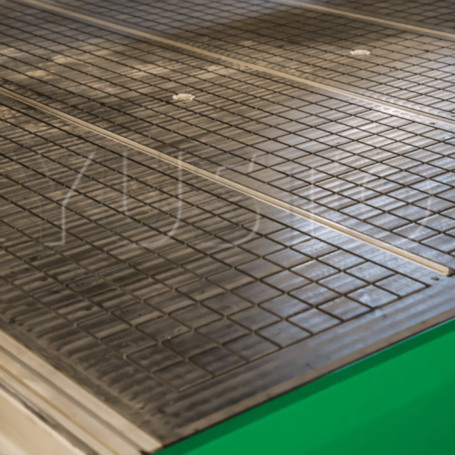

Вакуумный стол с продольно установленными секциями и дополненные системой механического крепления T-слот упростить и сделает производительным установку и удержание заготовки.

ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ И МЕХАНИКА

Усиленная цельносварная станина станка выполнена из толстостенного стального профиля прямоугольного сечения. Толщина стенки усилена. Станина фрезерована по плоскости и по местам крепления направляющих для достижения максимальной ровности всей поверхности.

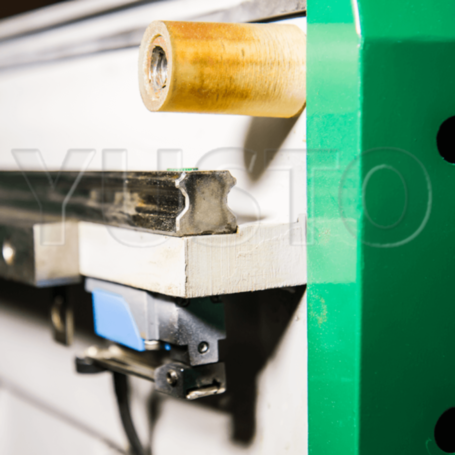

На станке установлены Косозубая рейка, Рельсы квадратные HIWIN 25 мм.

Крутящий момент с севодвигателя и ременных редукторов передается на косозубую зубчатую рейку по оси XY. По оси Z крутящий момент передается через ШВП.

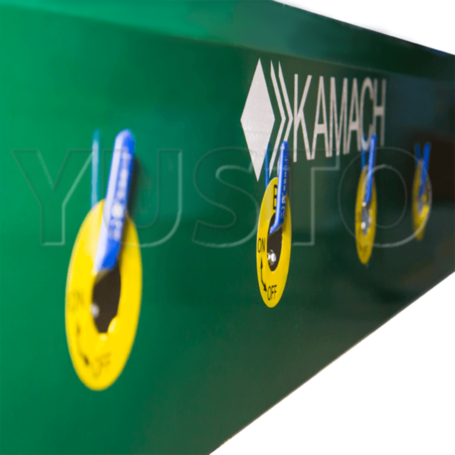

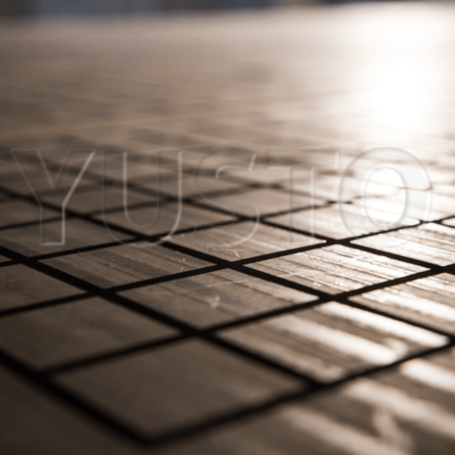

Рабочий стол станка в базовой комплектации имеет 4 - зонный продольный вакуумный стол. Для создания вакуума используется вакуумная помпа приобретаемая отдельно.

АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА

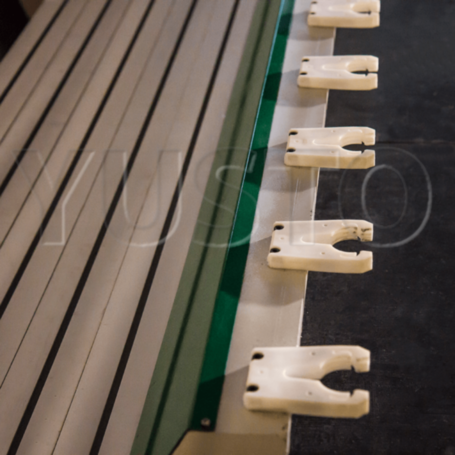

Линейная смена инструмента расположена в тыльной части станка. Количество инструментов – 8 шт. Цанговые патроны - ISO30. Цанги - ER32.

ЭЛЕКТРИКА И ЭЛЕКТРОНИКА

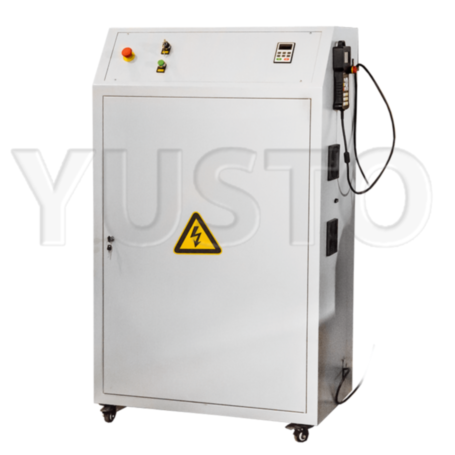

Силовая электроника выполнена из проверенных и надежных компонентом мировых производителей. Электрика и электроника смонтирована в отдельный пылезащищенный электрошкаф, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах для контроля и обслуживания.

Питание станка осуществляется от сети 220 и 380 Вольт (L1, L2, L3, N, G).

Работой инвертора и шпинделя 5.5 кВт управляет система управления WEIHONG NK105 G2, WEIHONG NK105 G3 (доп. опция).

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Управляющие программы для станка создаются в распространенных CAD/CAM программах: Type 3, ArtCam, Rhino, SprutCAM, MasterCAM, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.. Также можно использовать бесплатные программы, как AtrCam Free.

Сервис ЮСТО поможет в монтаже, запуске и обучении. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле, Туле, Краснодаре и оперативно приедем к вам в России и страны ЕАЭС.
Форма обратной связи | Телефон: 8-800-555-29-39 | support@yusto.ru

Коэффициент редукции X1:3
Размер рабочего стола2500х1300 мм
Мощность шпинделя5.5 кВт
Количество шпинделей1 шт
Максимальная скорость Z6000 мм/мин
Координаты управления3
Обрабатываемые материалыФанера, Дерево, МДФ и ДСП, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, АБС, Паронит, Гипс, ПВХ, Оргстекло, Акриловое стекло, Текстолит, Алюминий, Цинк, Латунь, Стеклопластик, Эпоксидная смола, Сотовый поликарбонат, Медь
Модель шпинделяGDL 120-30-18Z
Силовая электрикаPeople Brand
Коэффициент редукции Y1:3
Редукторы XYПланетарные

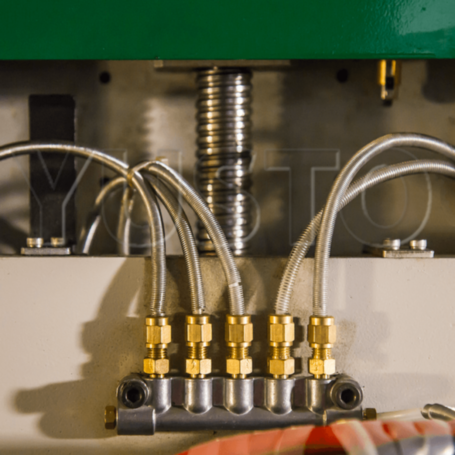

СмазкаЦентрализованная ручная
Системы защитыКнопка экстренной остановки
Производитель шпинделяHQD
Мощность опционально устанавливаемых шпинделей6 кВт, 7.5 кВт, 9 кВт
Структура порталаСтальная толстостенная балка усиленная
Тип вакуумного столаМатричный
Количество вакуумных зон4
Система управленияWEIHONG NK105 G2, WEIHONG NK105 G3 (доп. опция)

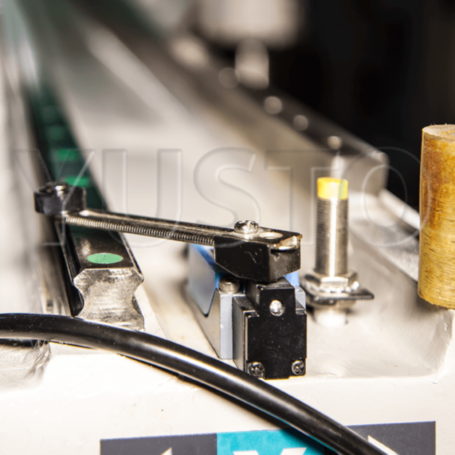

Количество концевых датчиков5 шт
Тип концевых датчиковМеханические XYZ, Индуктивные Z
Тип данныхG-Код
Скорость холостого перемещения40000 мм/мин
Рабочая скорость15000 мм/мин
Тип исполненияНапольный
Дискретность0.0254 мм
СтанинаСварная толстостенная из стального профиля прямоугольного сечения с термическим отпуском
Тип и размер цангиER32
Тип охлаждения шпинделяЖидкостное
Частота вращения шпинделя6000-24000 об/мин
Высота портала по оси Z300 мм
Тип датчика калибровки инструментаАвтоматический
Тип инструментального патронаISO30
Количество мест в инструментальном магазине8 шт
Смена инструментаЛинейная автоматическая
Тип двигателяСервопривод
Тип рабочего столаВакуумный с Т-образными пазами
Базовая точность (XYZ)0.05 мм
Точность позиционирования0.05 мм
Размеры вакуумного стола2500 × 1300 мм
Структура оси XКосозубая рейка, Рельсы квадратные HIWIN 25 мм
Структура оси YКосозубая рейка, Рельсы квадратные HIWIN 25 мм
Структура оси ZШВП 25, Рельсы квадратные HIWIN 25 мм
Дополнительная оснасткаНасадка на шпиндель, Виброопоры
Интерфейс подключенияUSB, LAN
Поддерживаемое программное обеспечениеType 3, ArtCam, Rhino, SprutCAM, MasterCAM, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.
Рабочая температура10 — 40 °C
Потребляемая мощность27 кВт
Операционная система ПКWindows XP/7/8/10 (32/64)
Электропитание220 и 380 Вольт
Размер без упаковки2700 × 2070 × 1870 мм
Масса нетто1800 кг
Масса брутто1850 кг
Гарантия12 мес
Страна производстваКНР
Поддерживаемые графические форматыPLT, DXF, CNC
Язык дисплеяАнглийский, Китайский
ПроизводительKamach
Система автоматической смазки1 шт
Фрезерный станок1 шт
Блок управления1 шт
Набор фрез1 шт
Контроллер1 шт
Струбцина4 шт
Цанга9 шт
Цанговый патрон ISO307 шт
Водяная помпа1 шт
Гаечный ключ1 шт
Набор шестигранных ключей1 шт
Соединительный кабель для DSP контроллера 1 шт
Датчик инструмента1 шт
Уплотнительный резиновый жгут1 шт
Паспорт изделия1 шт
Ключи для открытия дверец2 шт
Централизованная смазка1 шт
Виброопора8 шт
Компакт диск1 шт
