Настольный фрезерно-гравировальный станок ЧПУ Minimo 4060TT

Настольный фрезерно-гравировальный станок ЧПУ Minimo 4060TT

Размер рабочего стола580х385 мм
Мощность шпинделя0.8 кВт
Количество шпинделей1 шт
Координаты управления3
Система управленияNCSTUDIO 5.5.60, RichAuto A11 (опционально)
Высота портала по оси Z95 мм
Смотреть все характеристики
От 165 000 Р
Настольный фрезерно-гравировальный станок ЧПУ Minimo 4060TT теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кратчайшие сроки

Оплата

  • Наличные при получении
  • Банковская карта
  • Безналичный платеж
Примеры изделий
Обрабатываемые материалы

Фрезерный станок MINIMO 4060TT предназначен для механической обработки различных материалов. Обработка производится сквозным или поверхностным (гравировка) методом. Станок в режиме реального времени работает по 3 осям и может выполнять работу по 2D и 3D фрезерованию.

Станок очень компактный, легко размещается в ограниченном пространстве. Работа со станком происходит через программу NCSTUDIO с интуитивно понятным интерфейсом. Составление управляющих программ производится в CAD/CAM программах, таких как ArtCam, SOLIDWORKS CAM, TYPE3, Powermill и тп.

СФЕРА ПРИМЕНЕНИЯ СТАНКА:

  • Полиграфия: штампы для тиснения и конгрева;
  • Деревообрабатывающее производство: 2D, 3D, элементы декора, резьба по дереву, раскрой ДСП и МДФ;
  • Обувная промышленость: изготовление форм для литья, шаблонов, лекал;
  • Тароупаковочное производство: модели, формы для производства пластиковой тары, клише для тиснения, оснастка;
  • Электроника: Изготовление печатных плат.

ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ:

  • Дерево: дерево всех пород, фанера, МДФ, ДСП;
  • Пластики: акрил, орстекло, полистирол, полиэтилен, полипропилен, поликарбонат, ПВХ, фторопласт, капролон, гетинакс, текcтолит, модельный пластик;
  • Металлы: алюминий, медь, латунь, магний.

ИСПОЛНЕНИЕ СТАНКА:

Фрезерный станок MINIMO 4060TT выполнен в настольном варианте. Электронный блок управления смонтирован во внешнем ящике, делая его более защищенным от вибрации, пыли и грязи, а так же обеспечивая его обслуживание и ремонт.

Рабочий стол фрезерного станка выполнен из алюминия и имеет пазы для крепления заготовки.

МЕХАНИЧЕСКАЯ ЧАСТЬ:

Механическая часть станка состоит из шаговых двигателей (оси XYZ 57BYG), шарико-винтовых пар (ШВП) диаметром XYZ-16 мм и круглых линейных направляющих сечениями X-16 мм, Y-20 мм, Z-12 мм.

Шарико-винтовая пара обеспечивает скорость работы станка до 4000 мм/мин. Скорость перемещения составляет до 6000 мм/мин.

Структура осей: две круглые линейные направляющие по сторонам посередине ШВП (классическая компоновка).

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ:

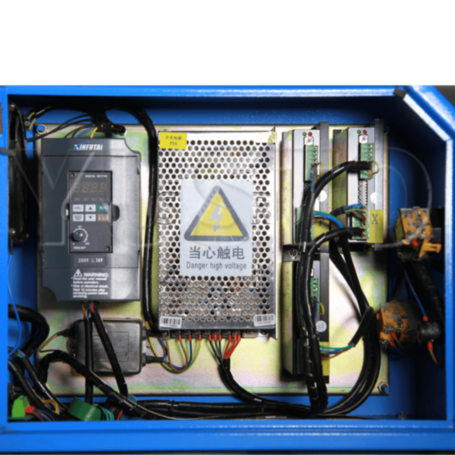

Фрезерный станок работает от электросети 220 Вольт (стандартная розетка с заземлением). Электрическая схема станка включает фильтр электропитания 10A, интерфейсную плату NCSTUDIO, PCI плату NCSTUDIO 5.5.60, блок питания, три блока управления шаговыми двигателями MOON'S, инвертор Xinfutai 1.5 кВт, шпиндель 800 Вт ER-11, вытяжной вентилятор 120 мм, три механических концевых датчика, кнопку аварийного отключения, сигнальную лампочку работы и кнопку включения с ключем.

Система управления настольным станком построена на DSP контроллере NCSTUDIO 5.5.60 (опционально DSP RichAuto A11), который устанавливается в персональный компьютер. NCSTUDIO на аппаратном уровне обеспечивает управление работой фрезерного станка в реальном времени.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:

В комплекте с фрезерным станком поставляется программное обеспечение:

NCSTUDIO - передача созданных файлов на фрезерный станок, а так же управление настройками и параметрами.

Размер рабочего стола580х385 мм
Мощность шпинделя0.8 кВт
Количество шпинделей1 шт
Координаты управления3
Обрабатываемые материалыФанера, Дерево, МДФ и ДСП, Акриловое стекло, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Керамика, Гипс, ПВХ, АБС, Текстолит
СмазкаРучная
Системы защитыКнопка экстренной остановки
Система управленияNCSTUDIO 5.5.60, RichAuto A11 (опционально)
Количество концевых датчиков3 шт
Тип концевых датчиковМеханические XYZ
Тип данныхG-Код
Скорость холостого перемещения4000 мм/мин
Рабочая скорость6000 мм/мин
Тип исполненияНастольный
Дискретность0.0254 мм
СтанинаТолстостенный алюминиевый профиль
Тип и размер цангиER11
Тип охлаждения шпинделяЖидкостное
Частота вращения шпинделя6000-24000 об/мин
Высота портала по оси Z95 мм
Тип датчика калибровки инструментаРучной
Смена инструментаРучная
Тип двигателяДвухфазный шаговый
Тип рабочего столаАлюминиевый профиль с T-пазами для крепления
Базовая точность (XYZ)0.05 мм
Точность позиционирования0.05 мм
Структура оси XРельсы круглые SBR 16, ШВП 16
Структура оси YРельсы круглые SBR 20, ШВП 16
Структура оси ZРельсы круглые SBR 12, ШВП 16
Интерфейс подключенияCOM (D-SUB DA-15)
Поддерживаемое программное обеспечениеType 3, ArtCam, Rhino, SprutCAM, MasterCAM, Type3, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.
Рабочая температура10 — 45 °C
Потребляемая мощность1200 Вт
Операционная система ПКWindows XP/7 (32)
Электропитание220 Вольт
Размер без упаковки905 × 690 × 425 мм
Масса нетто65 кг
Масса брутто95 кг
Гарантия12 мес
Страна производстваКНР
Язык дисплеяРусский, Английский
Фрезерный станок1 шт
Блок управления1 шт
Набор фрез1 компл
Компакт диск с программным обеспечением NCStudio1 шт
PCI плата NCStudiо1 шт
Прижим4 шт
Цанга2 шт
Водяная помпа1 шт
Гаечный ключ2 шт
Кабель электрический1 шт
Соединительный кабель NCSTUDIO-ПК RS2321 шт
Паспорт станка1 шт
Ключи для открытия дверец1 компл
