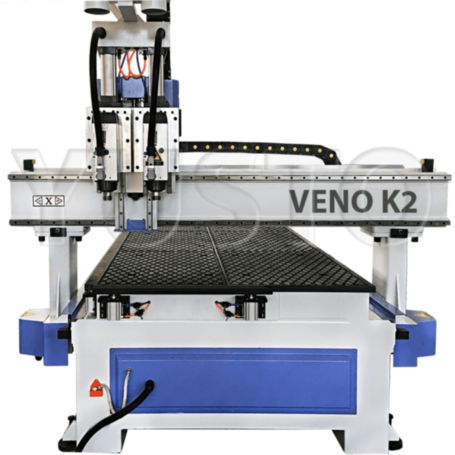

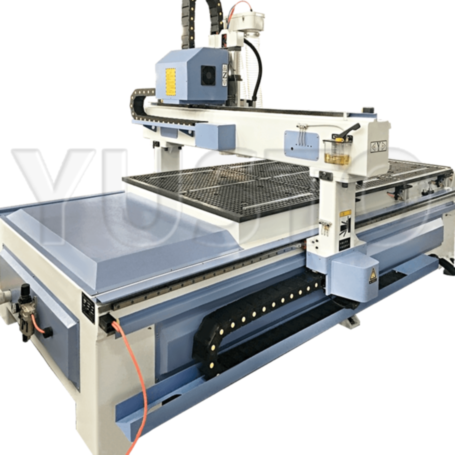

Фрезерный станок ЧПУ VENO K2 1224 — это высокопроизводительный двухшпиндельный центр, спроектированный для безостановочного производства. Главная особенность модели — маятниковый режим работы на двух столах. Пока шпиндели обрабатывают материал на первом столе, оператор безопасно снимает готовые детали и загружает новый лист на втором. В сочетании с двумя мощными шпинделями (6.0 кВт), это решение полностью исключает простои оборудования, удваивая выпуск продукции по сравнению с классическими станками.
Назначение и применение
Этот фрезерный станок по дереву с ЧПУ является специализированным решением для серийного производства дверей и мебели, где важна скорость смены инструмента и отсутствие пауз.
| Задача | Решение VENO K2 1224 |
|---|---|
| Производство дверей | Два шпинделя выполняют разные операции (выборка филенки и гравировка узора) без ручной смены фрез. Маятниковый режим позволяет готовить следующую дверь, пока фрезеруется текущая. |
| Раскрой фанеры (Нестинг) | Мощные шпиндели 6 кВт режут фанеру на высокой скорости. Загрузка нового листа происходит параллельно резке, что увеличивает выработку на 40-50%. |
| Мебельные фасады | Потоковая фрезеровка МДФ. Псевдо-автосмена инструмента сокращает время цикла обработки одного фасада. |
Технические особенности VENO K2 1224
Основа точности — тяжелая станина из стальных балок с термическим отпуском. Это исключает вибрации при одновременной работе мощных двигателей.
- Сервоприводы: Обеспечивают высокую динамику разгона и точность позиционирования 0.02 мм.

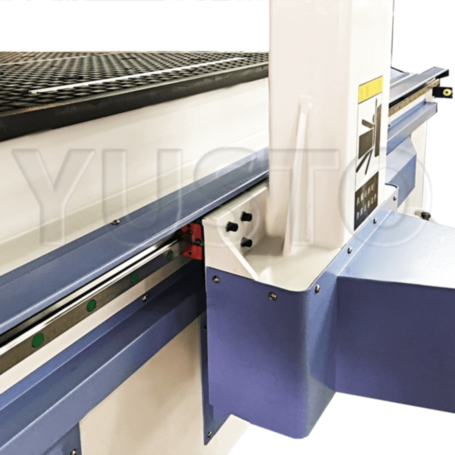

- Направляющие: Оригинальные HIWIN 20 мм (квадратные) с защитой от пыли.
- Передача: Косозубая рейка WMH для плавности хода на скоростях до 25 м/мин.

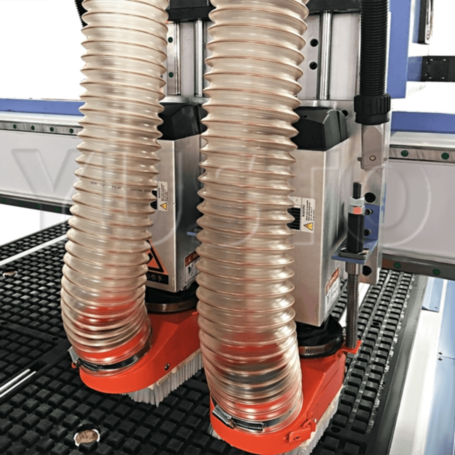

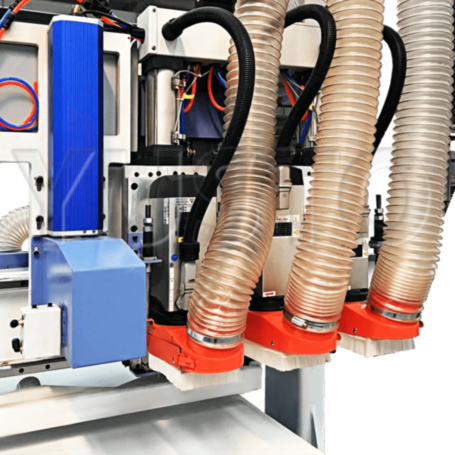

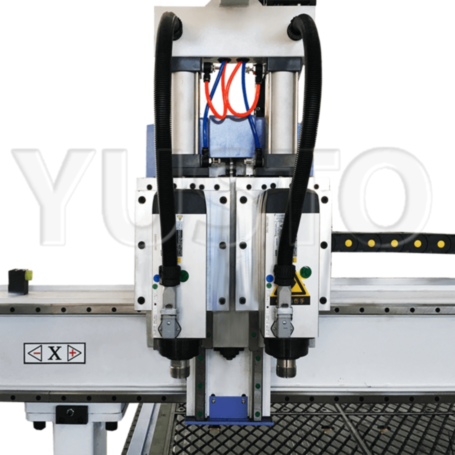

Станок оснащен двумя шпинделями по 6.0 кВт (воздушное охлаждение).
- NcStudio 10: Профессиональная стойка управления (Weihong). Обеспечивает визуализацию процесса и стабильность работы.
- Псевдо-автосмена: Мгновенное переключение между шпинделями (черновая/чистовая обработка).

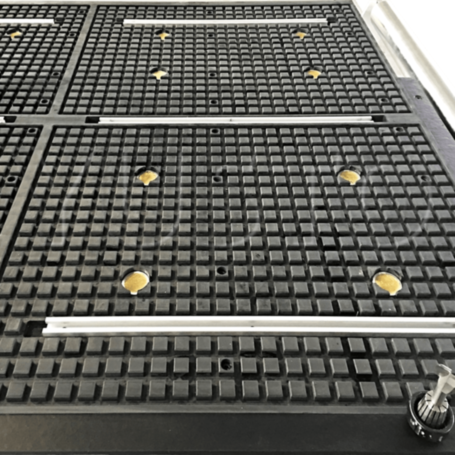

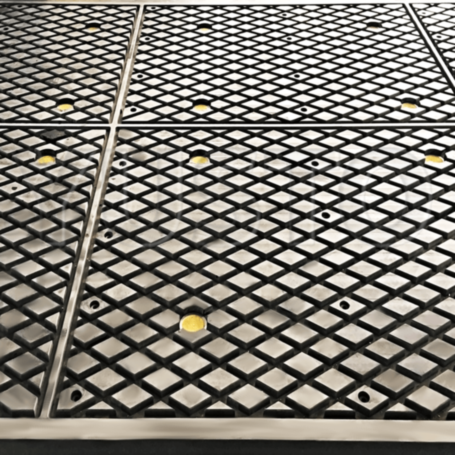

- Вакуумный стол: 6 зон для фиксации листов любого размера.
Экономическая эффективность: Расчет выгоды
Инвестиция в фрезерный станок с ЧПУ с автосменой (псевдо) и двумя столами окупается за счет ликвидации скрытых потерь времени.
| Параметр | Обычный станок (1 стол) | VENO K2 1224 (2 стола) |
|---|---|---|
| Время цикла | Фрезеровка (10 мин) + Перезагрузка (5 мин) | Фрезеровка (10 мин) + Перезагрузка (0 мин*) |
| КПД станка | ~65% | ~95% |
| Выпуск за смену | 32 листа | 48 листов (+50%) |
*Перезагрузка выполняется оператором во время работы станка на соседнем столе.
⚠ Требования к подключению
Станок работает от сети 380 Вольт. Потребляемая мощность — 5 кВт. Для работы вакуумного стола на двух зонах рекомендуется использование мощного вакуумного насоса (5.5 - 7.5 кВт) или двух насосов, что увеличивает нагрузку на сеть.
Программное обеспечение
Система управления Weihong NcStudio 10 — это индустриальный стандарт. Она работает на базе ПК, обеспечивая удобный интерфейс и совместимость с любыми CAM-программами: ArtCam, CorelDraw, Fusion 360, SolidWorks.
Обрабатываемые материалы
Фанера
Обработка
Дерево
Обработка
Оргстекло
Обработка
Кожа
Обработка
Акрил и полистирол
Обработка
МДФ
Обработка
Гипс
Обработка
Керамика
Обработка
Таблица параметров цанговых патронов ER
|
||||||||
| Модель | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER8 | 0.5 - 5.0 | 8 | 8.5 | 6.5 | 13.5 | 2.7 | 1.5 | 1.2 |
| ER11 | 1.0 - 7.0 | 11 | 11.5 | 9.5 | 18.0 | 3.8 | 2.5 | 2.0 |
| ER16 | 1.0 - 2.0
> 2.0 - 10.0 |
16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 |
| ER20 | 1.0 - 2.5
> 2.5 - 13.0 |
20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 1.0 - 2.5
> 2.5 - 16.0 |
25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 |
| ER32 | 2.0 - 3.5
> 3.5 - 20.0 |
32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 |
| ER40 | 3.0 - 26.0 | 40 | 41 | 36.2 | 46.0 | 7.66 | 7.0 | 4.1 |
