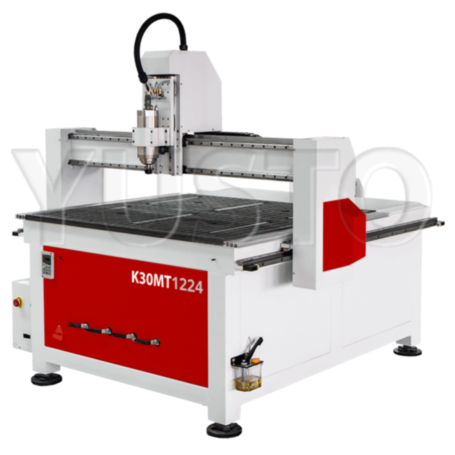

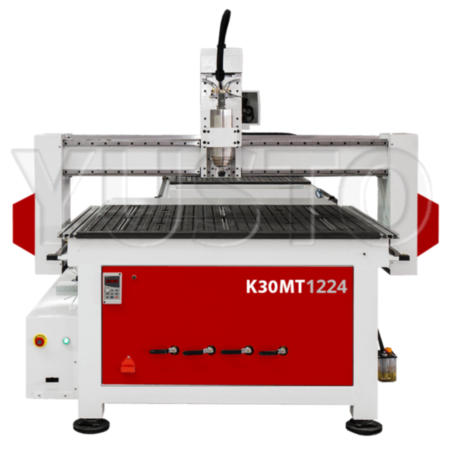

VENO K30MT1224 высокопроизводительный фрезерный станок с ЧПУ с рабочим полем 1200х2400 мм. В базовой комплектации имеет шпиндель 3.0 кВт с цанговым патроном ER20. За счет мощных шаговых двигателей NEMA34, косозубой рейки и квадратных линейных направляющих станок без потери точности может фрезеровать со скоростью до 250 метров в минуту! За счет усиленной сварной станины и качественных комплектующих станок обеспечивает стабильное и качественное фрезерование дерева, композита, алюминия и тп. Станок имеет точность до 0.02 и повторяемость 0.02 мм.

Станок VENO K30MT1224 будет хорошим выборов в деревообработке при производстве мебели, элементов декора и тп. Так же ему под силу задачи по 2D и 3D с использование агрессивных режимов фрезерования, где важно время. Увеличив шпиндель до 7.5 кВт возможности станка в скорости обработки существенно возрастут.

Станок прост в работе и обслуживании. Базовая система управления RichAuto A11 делает станок автономным и стабильным в работе. 512 Мб встроенной памяти и интерфейс USB делают контроллер гибким и удобным в производственном процессе. Управляющие программы могут быть подготовлены практически в любом CAM редакторе и загружены в работу.

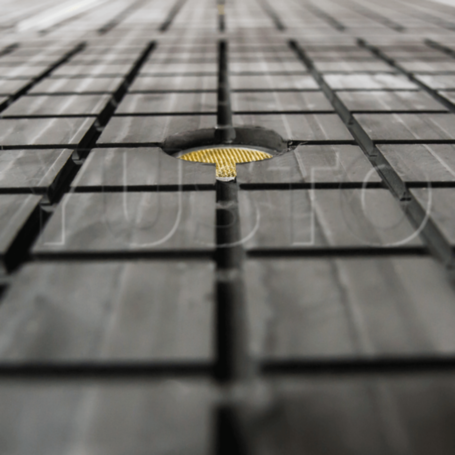

Станок уже в базовой комплектации имеет 6 зонный качественный вакуумный стол с пазами для механического крепления заготовки (Т-слот) по всех поверхности. Каждая вакуумная зона имеет по 2 сопла, которые надежно защищены металлическими сетками. Вакуумный стол обеспечивает быструю смену заготовок.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

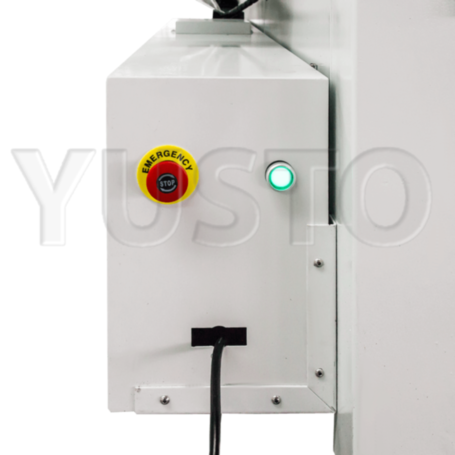

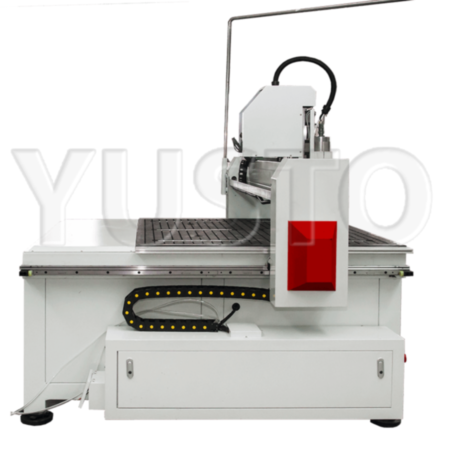

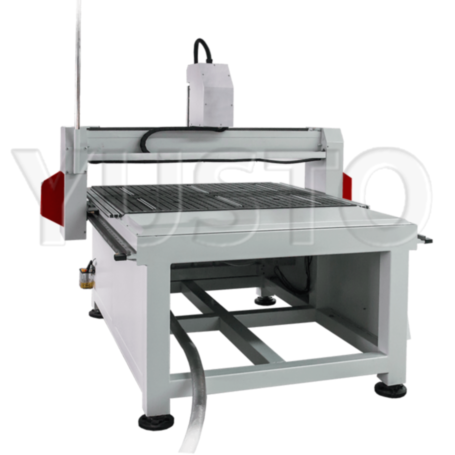

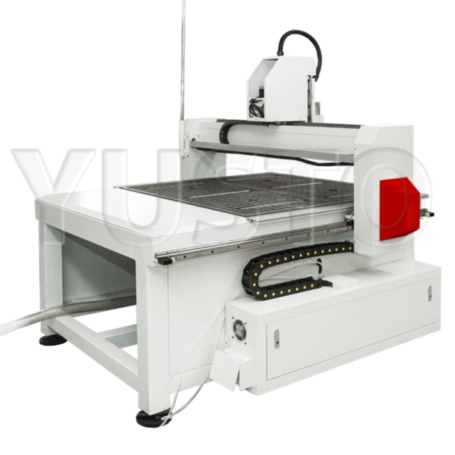

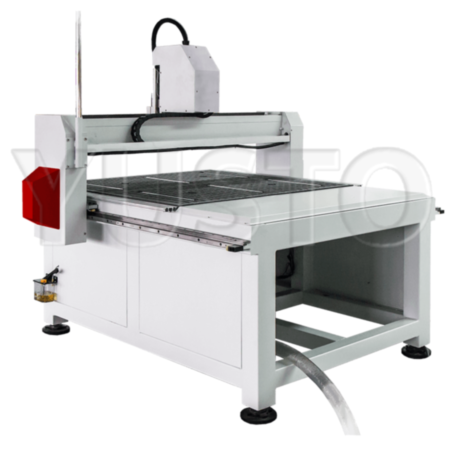

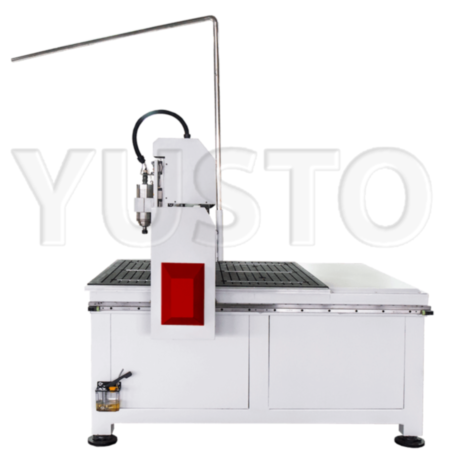

Фрезерный станок ЧПУ VENO K30MT1224 имеет напольное исполнение с встроенным блоком управления с качественно пылезащитой и вентиляцией. Станок устанавливается на 4 виброопоры.

СТАНИНА

Цельносварная станина станка выполнена из квадратной стальной профильной трубы сечением от 60х60 до 120х120 мм. Толщина стенки 6 мм, а в местах усиления до 10 мм. Для устранения колебаний на станине полости опорных стоек заполнены прокаленным кварцевым песком. Станина прошла отпуск.

Станина прошла процесс фрезерования рабочей поверхности и монтажных мест для направляющих, что обеспечивает конечную геометрическую точность конструкции станка.

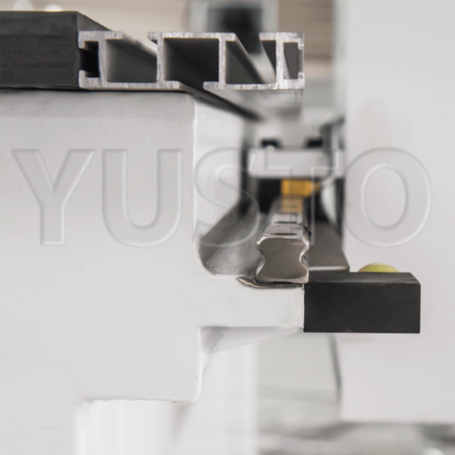

Портал фрезера выполнен из профилированного алюминия увеличенной жесткости. Внутри портал имеет внутренние ребра жесткости.

ШПИНДЕЛЬ

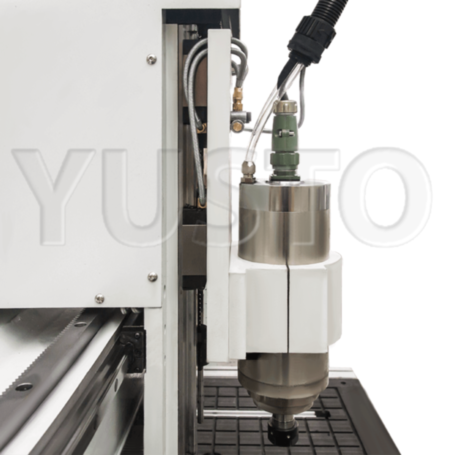

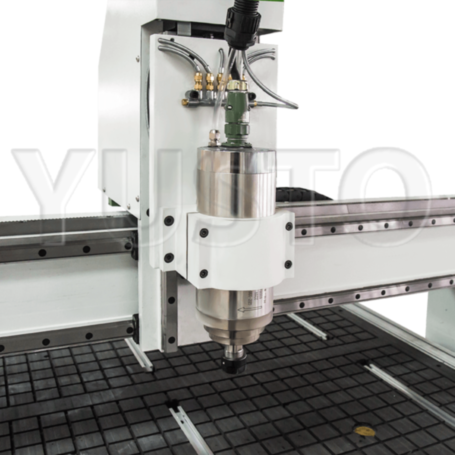

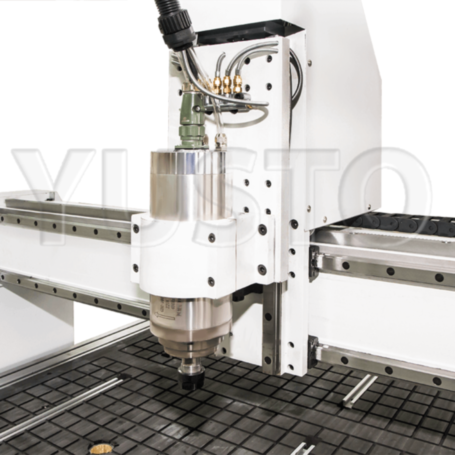

В типовой поставке установлен шпиндель 3.0 кВт с воздушным охлаждением с цанговым патроном ER-20 позволяющим работать с инструментом, имеющим посадочный диаметр до 13 мм. Увеличение мощности шпинделя до максимально возможного 7.5 кВт увеличит производительность станка при раскрое материала.

ВАКУУМНЫЙ СТОЛ

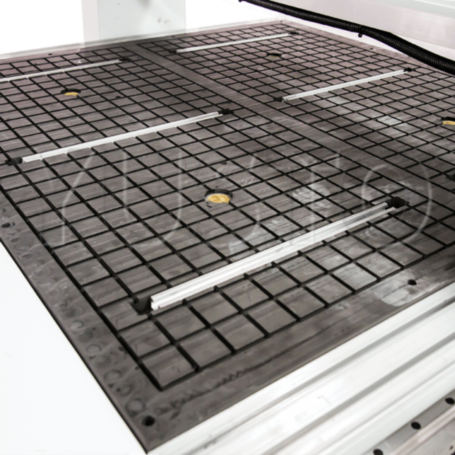

Вакуумный рабочий стол с T-образными пазами по всей площади. Стол разделен на 6 зон. В каждой зоне установлено 2 сопла. Управление вакуумным столом производится кранами на лицевой стороне станка.

ВАЖНО: Плоскость вакуумного стола откалибрована непосредственно на заводе и дополнительной калибровки не требует!

СИСТЕМА УПРАВЛЕНИЯ

Контроллер RichAuto A11 с DSP процессором на базе 8-ми ядерного процессора SPARTAN-6 и процессора DSP TMS 320 обеспечивает удобную и быструю работу и автоматический контроль фрезерования с высокой скоростью. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программы: ArtCam, Type3, Pro-E, MasterCAM и т.п.

Опциональная система управления можем быть заменена на более производительные Weihong NK105 G2, Weihong NCStudio 9, 10.

МЕХАНИКА

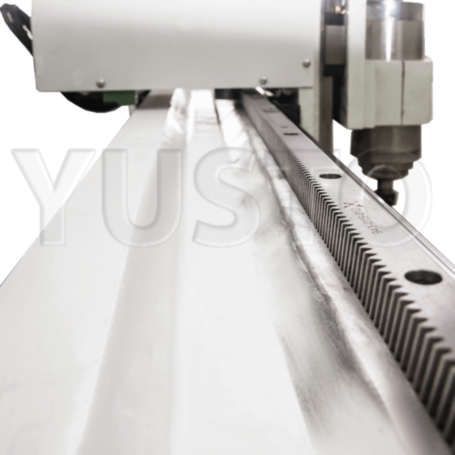

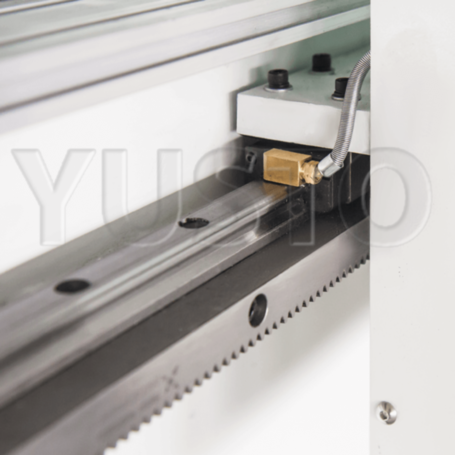

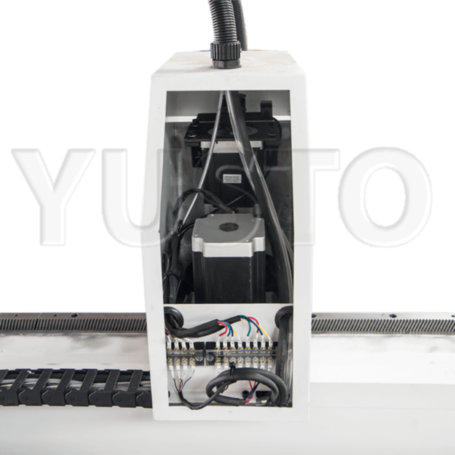

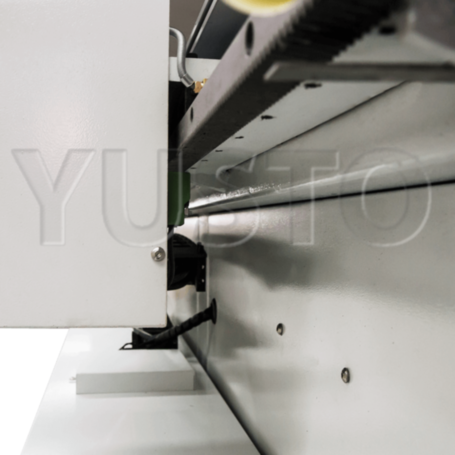

В базовой комплектации на фрезерный станок установлены из шаговые двигатели NEMA34 (Y - 2 шт., X-1 шт., Z - 1 шт.) и ременные редуктор по осям XY с коэффициентом редукции 1:3. Перемещение по осям XY производится по квадратным рельсовым направляющим Hiwin сечением 20 мм и по оси Z 20 мм. Крутящим момент с двигателей и редукторов по осям XY передается на косозубую рейку WHS (Германия), по оси Z на ШВП 20 мм.

Механизм перемещения оси Z построен на ШВП диаметром 26 мм.

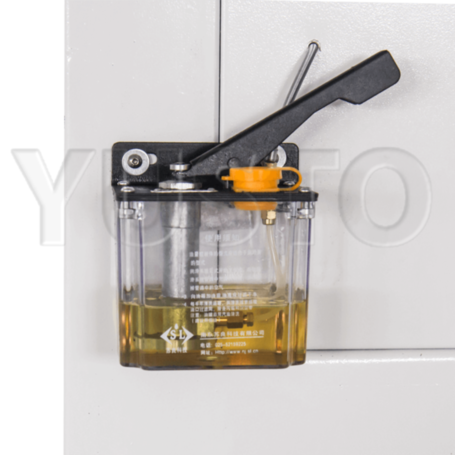

На станке штатно установлена централизованная система смазки всех подшипников линейного перемещения. Во избежание попадания капель масла на заготовку под механизмом оси Z установлен металлический лоток.

ЭЛЕКТРИКА

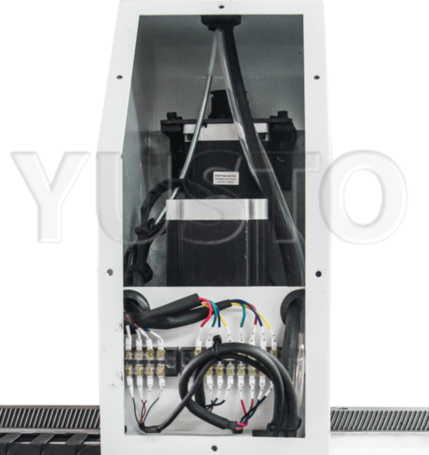

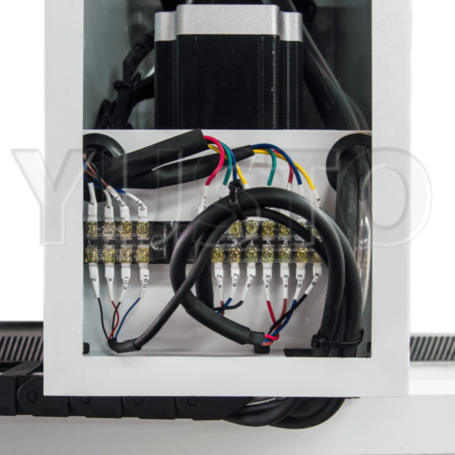

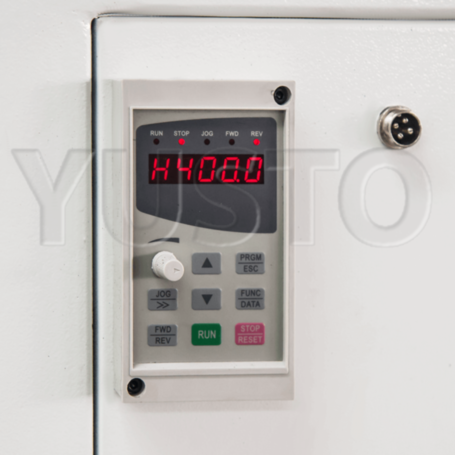

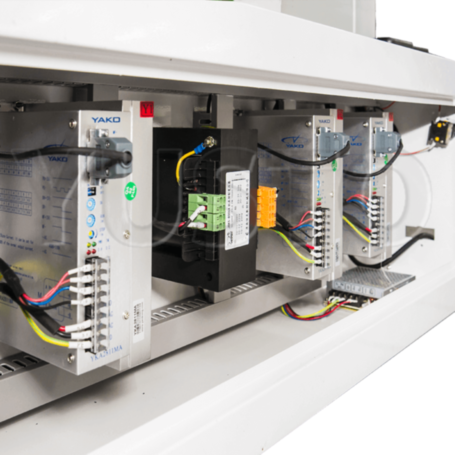

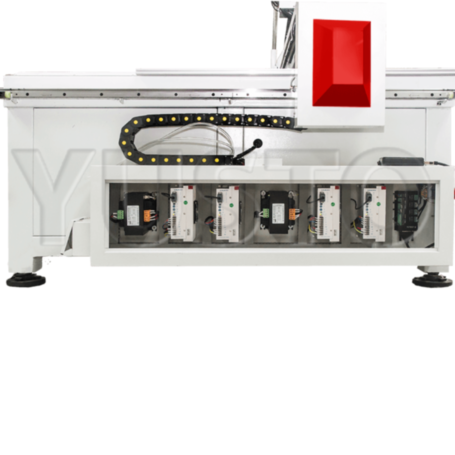

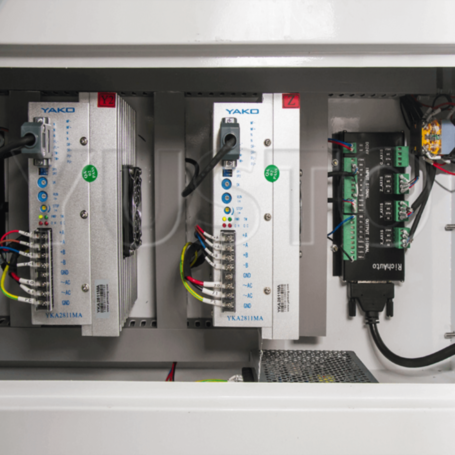

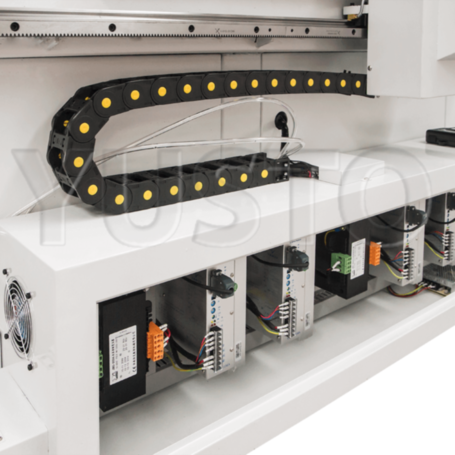

Фрезерный станок работают от однофазной сети 220 Вольт. Электрическая схема фрезерного станка состоит из 2 понижающих трансформаторов, 4 шаговых драйверов YAKO YKA2811MA, шаговых двигателей NEMA34, инвертора FULING, шпинделя 3.0 кВт ER-20, контроллера RichAuto A11, концевых датчиков.

Силовая электрика Schneider включает пускатели и УЗО.

АСПИРАЦИЯ

Со станком поставляется насадка на шпиндель для качественной эвакуации стружки.
