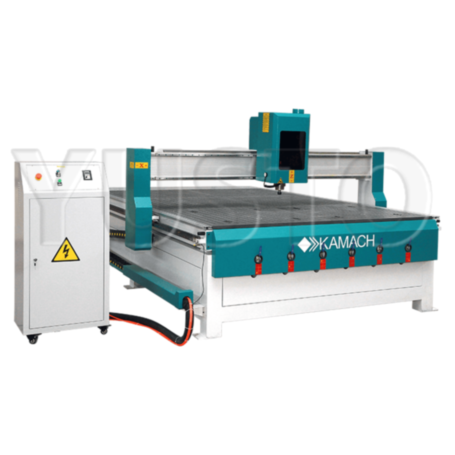

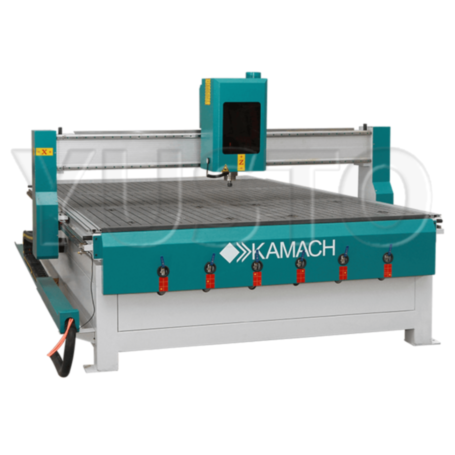

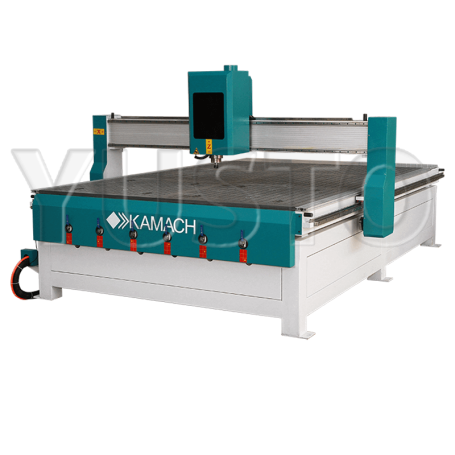

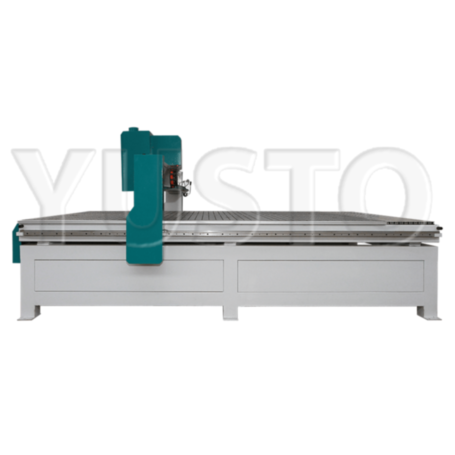

Фрезерно-гравировальный станок с ЧПУ KAMACH 1530W

Фрезерно-гравировальный станок с ЧПУ KAMACH 1530W предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (2D) и в 3-х мерном пространстве (3D).

Обрабатываемые материалы

Фанера

Дерево

МДФ и ДСП

ПЭТ, Полистирол

Двухслойные пластики, Rowmark

Монолитный поликарбонат

Камень, Гранит, Мрамор

Керамика

АБС

Паронит

Гипс

ПВХ

Пенопласт

Алюминий

Стеклопластик

Эпоксидная смола

Медь

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.

ПРИМЕНЕНИЕ

• Мебельное производство: простые и сложные фасады с художественной резьбой, накладки на мебель, элементы эксклюзивной мебели (стулья, столы, тумбы, шкафы). Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

• Отделка интерьеров: элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса, паркета и тп.

• Отделка экстерьеров: фигурные наличники на окна и двери с резьбой насквозь. Декоративные элементы для украшения деревянных домов и бань. Балясины из доски для отделки веранд и беседок, ограды и т.д.

• Эксклюзивные изделия из дерева и металла: рамы для зеркал, панно, фигуры людей и зверей, сувенирная продукция, шкатулки, шахматы, нарды, иконы, письменные наборы, часы и т.д.

• Производство дверей: криволинейное фрезерование в филенчатых дверях под стекло и филенку, в том числе эксклюзивных с глубокой художественной резьбой. Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери, а так же изготовление эксклюзивных дверей из ценных пород дерева.

• Моделирование: изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

• Обработка искусственного камня: криволинейный раскрой искусственного камня Corian® для изготовления столешниц, декора и т.п.

• Реклама: криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Примеры изделий

ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ И МЕХАНИКА

Цельносварная станина станка выполнена из толстостенного стального профиля прямоугольного сечения. Конструкция подвергается термическому воздействию в специальной камере при температуре 600°С для снятия напряжений с металла. Станину фрезеруют по плоскости и по местам крепления направляющих для достижения максимальной ровности всей поверхности.

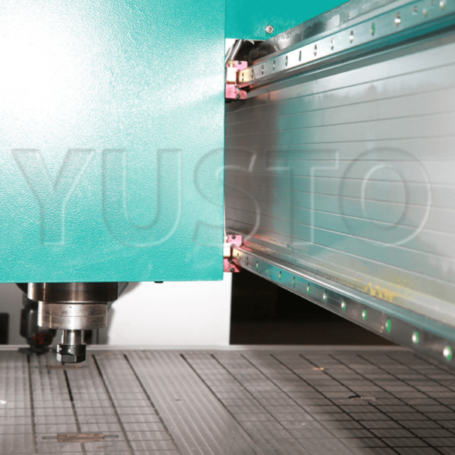

На станке установлены рельсовые линейные направляющие компании HIWIN. Сечение направляющей по осям YXZ - 20 мм.

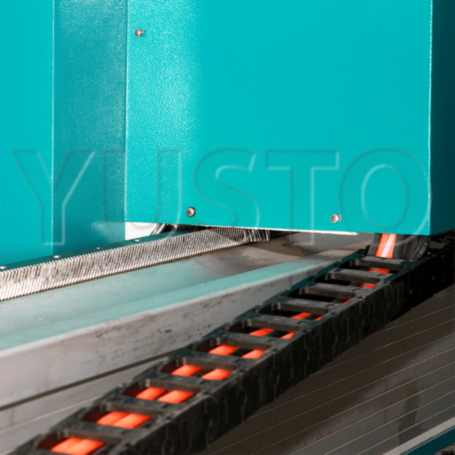

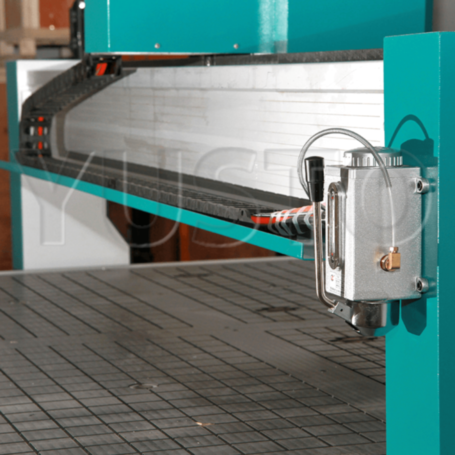

Крутящий момент с шаговых двигателей NEMA34 через ременные редукторы HTD-5M 500 (1:4) передается на косозубую рейку по осям XY. По оси Z крутящий момент передается через ШВП. Направляющие по оси Y защищены специальным кожухом для предотвращения попадания пыли и грязи в процессе работы.

Рабочий стол станка в базовой комплектации имеет Вакуумный стол. Опционально можно улучшить вакуумный стол, установив продольный T-слот для механического крепления заготовки. Для создания вакуума применяются помпы Becker (Германия) или ZBW (Китай).

ЭЛЕКТРИКА И ЭЛЕКТРОНИКА

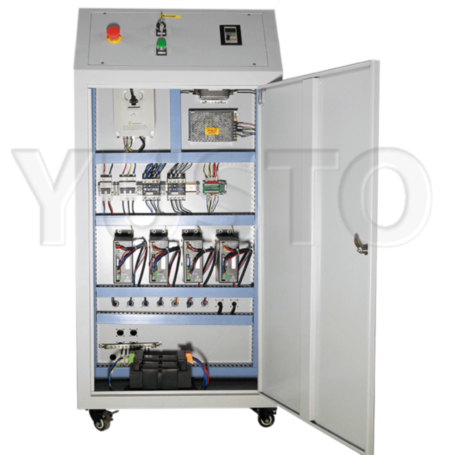

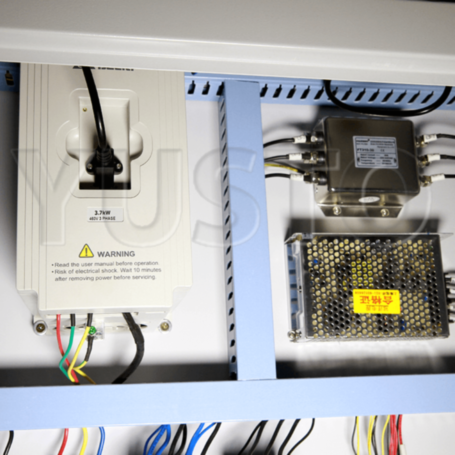

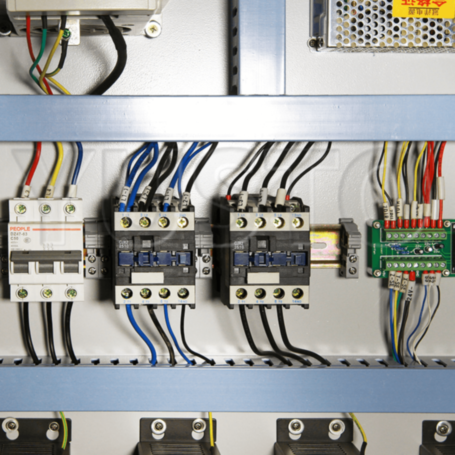

Вся электроника смонтирована в отдельный электрошкаф, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах для контроля и обслуживания.

Питания станка осуществляется от сети 380 Вольт (L1, L2, L3, N, G). Возможно переключение на питание 220 В (предварительно уточняется).

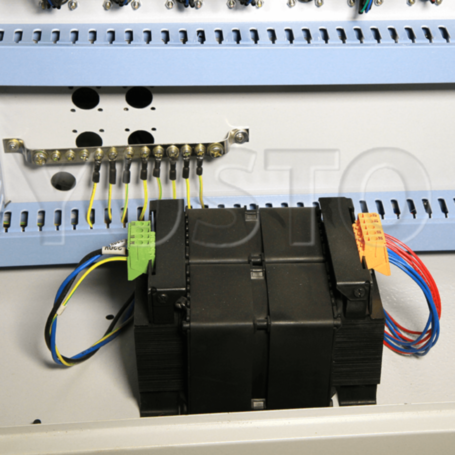

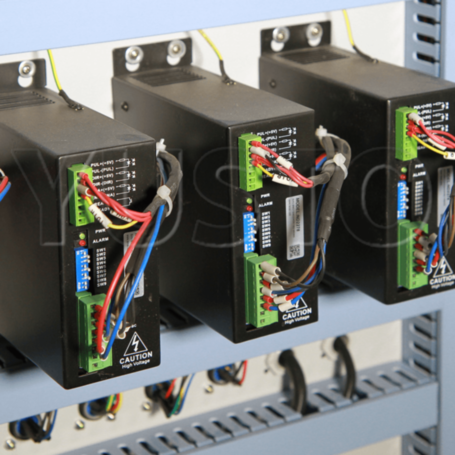

Питание шаговых драйверов LEADSHINE 860H (Y-2 шт., X-1 шт., Z-1 шт.) осуществляется понижающим трансформатором.

Инвертор Fuling и шпиндель GDZ-24-2 3.2 кВт питаются через фильтры от сети. Запуск и управления осуществляется с DSP контроллера.

Опционально на данный станок могут быть установлены шпиндели мощностью до 6.0 кВт производства Linnan (Китай).

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Для создания управляющих программ могут использоваться программы ArtCam, MasterCam, Rhino и т.п. В данные программы можно импортировать файлы в векторных программах AutoCad, SolidWork, Illustrator, СorelDraw, Компас и др. и назначены инструменты и стратегии обработки.

Сервис ЮСТО поможет в монтаже, запуске и обучении. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле, Туле, Краснодаре и оперативно приедем к вам в России и страны ЕАЭС.
