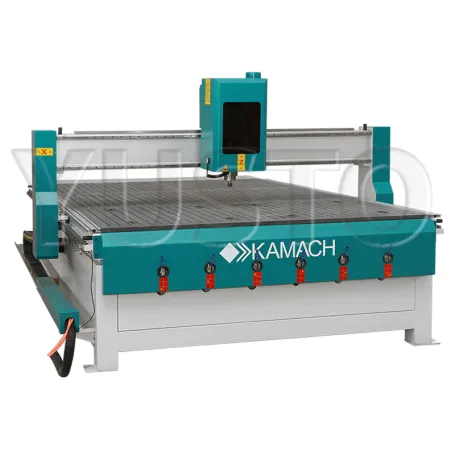

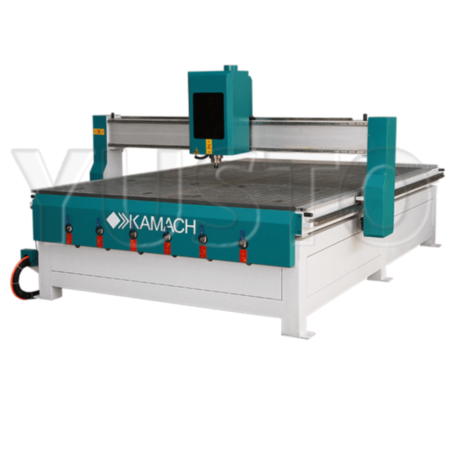

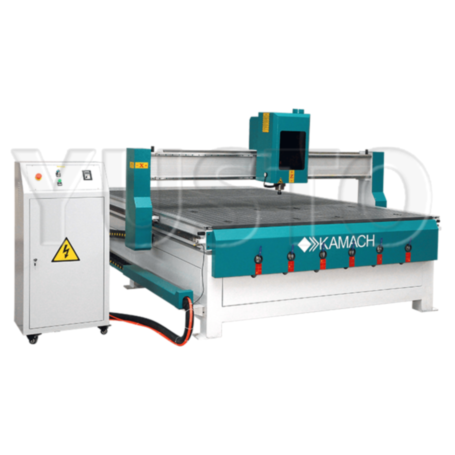

Фрезерно-гравировальный станок с ЧПУ KAMACH 1325W

Фрезерно-гравировальный станок с ЧПУ KAMACH 1325W

Размер рабочего стола2540х1300
Мощность шпинделя3.2 кВт
Количество шпинделей1 шт
Координаты управления3
Система управленияNCSTUDIO 5.5.60, RichAuto A11 (доп. опция)
Высота портала по оси Z140 мм
Электропитание380 Вольт
Гарантия12 мес
ПроизводительKamach
Смотреть все характеристики
От 549 000 Р
Фрезерно-гравировальный станок с ЧПУ KAMACH 1325W теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кратчайшие сроки

Оплата

  • Наличные при получении
  • Банковская карта
  • Безналичный платеж

Фрезерно-гравировальный станок с ЧПУ KAMACH 1325W предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (2D) и в 3-х мерном пространстве (3D).

Обрабатываемые материалы

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.

ПРИМЕНЕНИЕ

  • Мебельное производство: простые и сложные фасады с художественной резьбой, накладки на мебель, элементы эксклюзивной мебели (стулья, столы, тумбы, шкафы). Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.
  • Отделка интерьеров: элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса, паркета и тп.
  • Отделка экстерьеров: фигурные наличники на окна и двери с резьбой насквозь. Декоративные элементы для украшения деревянных домов и бань. Балясины из доски для отделки веранд и беседок, ограды и т.д.
  • Эксклюзивные изделия из дерева и металла: рамы для зеркал, панно, фигуры людей и зверей, сувенирная продукция, шкатулки, шахматы, нарды, иконы, письменные наборы, часы и т.д.
  • Производство дверей: криволинейное фрезерование в филенчатых дверях под стекло и филенку, в том числе эксклюзивных с глубокой художественной резьбой. Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери, а так же изготовление эксклюзивных дверей из ценных пород дерева.
  • Моделирование: изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
  • Обработка искусственного камня: криволинейный раскрой искусственного камня Corian® для изготовления столешниц, декора и т.п.
  • Реклама: криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Примеры изделий

ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ И МЕХАНИКА

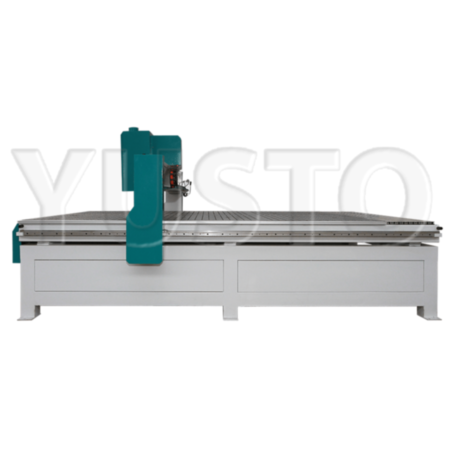

Цельносварная станина станка выполнена из толстостенного стального профиля прямоугольного сечения. Конструкция подвергается термическому воздействию в специальной камере при температуре 600°С для снятия напряжений с металла. Станину фрезеруют по плоскости и по местам крепления направляющих для достижения максимальной ровности всей поверхности.

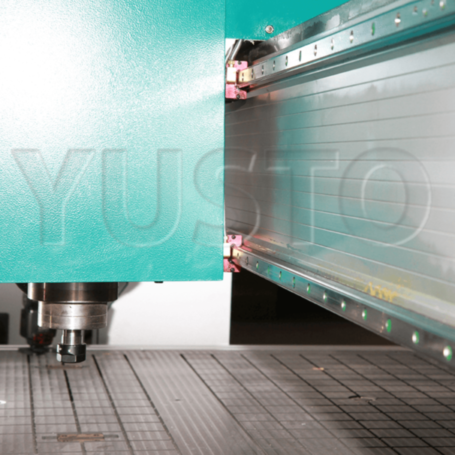

На станке установлены рельсовые линейные направляющие компании HIWIN. Сечение направляющей по осям YXZ - 20 мм.

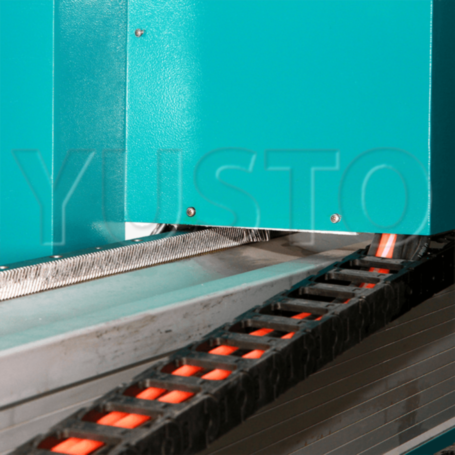

Крутящий момент с шаговых двигателей NEMA34 через ременные редукторы HTD-5M 500 (1:4) передается на косозубую рейку по осям XY. По оси Z крутящий момент передается через ШВП. Направляющие по оси Y защищены специальным кожухом для предотвращения попадания пыли и грязи в процессе работы.

Рабочий стол станка в базовой комплектации имеет Вакуумный стол. Опционально можно улучшить вакуумный стол, установив продольный T-слот для механического крепления заготовки. Для создания вакуума применяются помпы Becker (Германия) или ZBW (Китай).

ЭЛЕКТРИКА И ЭЛЕКТРОНИКА

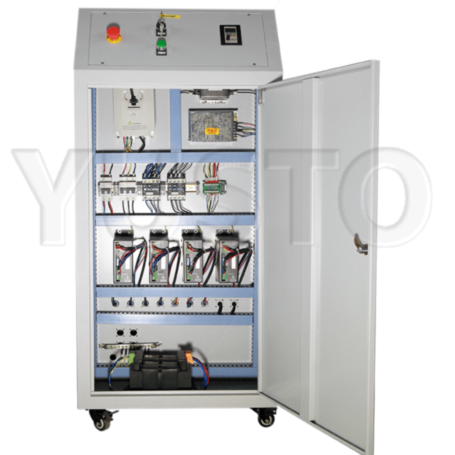

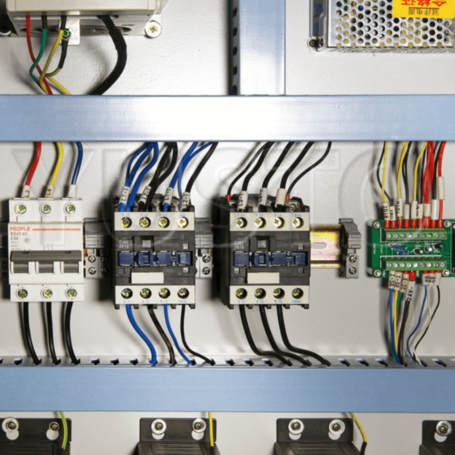

Вся электроника смонтирована в отдельный электрошкаф, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах для контроля и обслуживания.

Питания станка осуществляется от сети 380 Вольт (L1, L2, L3, N, G). Возможно переключение на питание 220 В (предварительно уточняется).

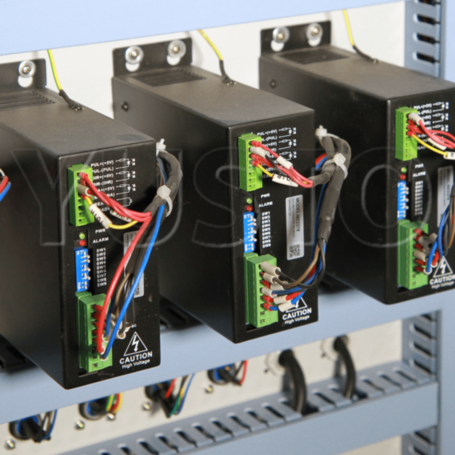

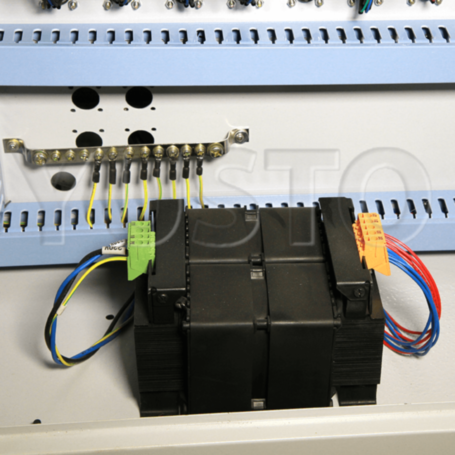

Питание шаговых драйверов LEADSHINE 860H (Y-2 шт., X-1 шт., Z-1 шт.) осуществляется понижающим трансформатором.

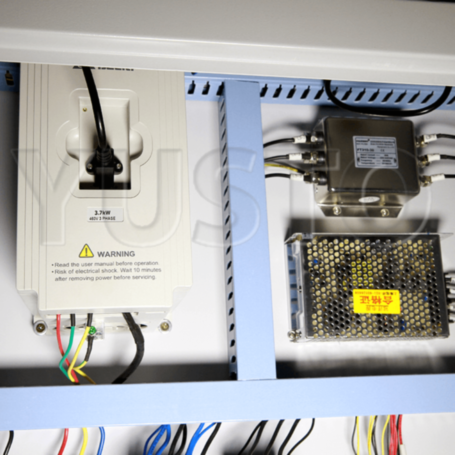

Инвертор Fuling и шпиндель GDZ-24-2 3.2 кВт питаются через фильтры от сети. Запуск и управления осуществляется с DSP контроллера.

Опционально на данный станок могут быть установлены шпиндели мощностью до 6.0 кВт производства Linnan (Китай).

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Для создания управляющих программ могут использоваться программы ArtCam, MasterCam, Rhino и т.п. В данные программы можно импортировать файлы в векторных программах AutoCad, SolidWork, Illustrator, СorelDraw, Компас и др. и назначены инструменты и стратегии обработки.

Сервис ЮСТО поможет в монтаже, запуске и обучении. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле, Туле, Краснодаре и оперативно приедем к вам в России и страны ЕАЭС.
Форма обратной связи | Телефон: 8-800-555-29-39 | support@yusto.ru

Размер рабочего стола2540х1300
Мощность шпинделя3.2 кВт
Количество шпинделей1 шт
Координаты управления3
Обрабатываемые материалыФанера, Дерево, МДФ и ДСП, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Камень, Гранит, Мрамор, Керамика, АБС, Паронит, Гипс, ПВХ, Оргстекло, Акриловое стекло, Текстолит, Пенопласт, Алюминий, Цинк, Латунь, Эпоксидная смола, Сотовый поликарбонат, Медь
Модель шпинделяGDZ-24-2
Редукторы XYРеменные

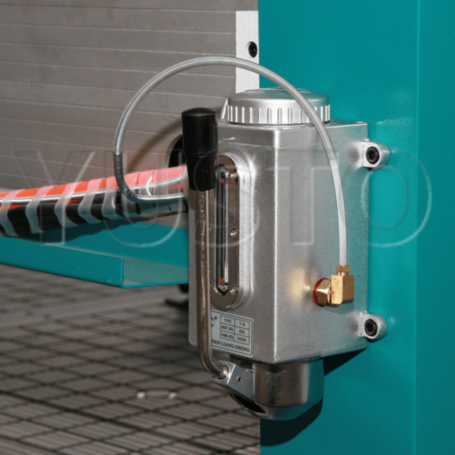

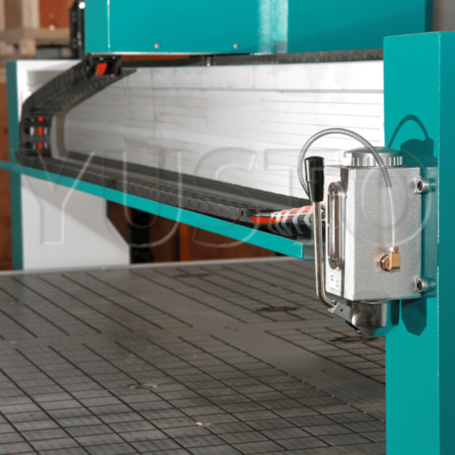

СмазкаЦентрализованная ручная
Системы защитыКнопка экстренной остановки
Мощность опционально устанавливаемых шпинделей3.5 кВт, 4 кВт, 4.5 кВт, 6 кВт
Структура порталаАлюминиевая усиленная балка с ребрами жесткости
Тип вакуумного столаСегментированный с Т - пазами
Количество вакуумных зон6
Тип вакуумных крановМеханические
Система управленияNCSTUDIO 5.5.60, RichAuto A11 (доп. опция)
Количество концевых датчиков3 шт
Тип концевых датчиковИндуктивные XYZ
Тип данныхG-Код
Скорость холостого перемещения25000 мм/мин
Рабочая скорость20000 мм/мин
Тип исполненияНапольный
Дискретность0.0254 мм
СтанинаСварная толстостенная из стального профиля прямоугольного сечения
Тип и размер цангиER20
Тип охлаждения шпинделяЖидкостное
Частота вращения шпинделя6000-24000 об/мин
Высота портала по оси Z140 мм
Тип датчика калибровки инструментаРучной
Смена инструментаРучная
Тип двигателяДвухфазный шаговый
Тип рабочего столаВакуумный стол
Базовая точность (XYZ)0.02 мм
Точность позиционирования0.5 мм
Структура оси XРельсы квадратные HIWIN 20 мм, Косозубая рейка
Структура оси YРельсы квадратные HIWIN 20 мм, Косозубая рейка
Структура оси ZРельсы квадратные HIWIN - 20, ШВП 20
Дополнительная оснасткаВиброопоры
Интерфейс подключенияCOM (D-SUB DA-15)
Поддерживаемое программное обеспечениеType 3, ArtCam, Rhino, SprutCAM, MasterCAM, PowerMill, SolidCAM, Alphacam, FeatureCAM, др., Type3
Рабочая температура10 — 45 °C
Потребляемая мощность5 кВт
Операционная система ПКWindows XP/7 (32)
Электропитание380 Вольт
Размер без упаковки3050 × 2010 × 1700 мм
Масса нетто1500 кг
Масса брутто1600 кг
Гарантия12 мес
Страна производстваКНР
Язык дисплеяРусский, Английский
ПроизводительKamach
Фрезерный станок1 шт
Блок управления1 шт
Набор фрез1 шт
DSP контроллер NCStudio 5.5.601 шт
Прижим4 шт
Цанга3 шт
Водяная помпа DK-50001 шт
Гаечный ключ2 шт
Набор шестигранных ключей1 шт
Соединительный кабель NCSTUDIO-ПК RS2321 шт
Паспорт изделия1 шт
Централизованная смазка1 шт
Виброопора6 шт
Инструкция по ПО1 шт
Компакт диск3 шт
ЗИП1 шт
Ключ для запуска1 шт
